NE8MX-1
El portador del conector del cable consta de una carcasa de níquel, un mandril y una bota. La funda (igual que la serie X) es adecuada para diámetros de cable de 3,5 a 8 mm. Solo para cables no preensamblados. El soporte del conector del cable no incluye un conector RJ45. El portador de conector de cable etherCON actualiza un conector RJ45 convencional a una solución bloqueable extremadamente robusta. ATENCIÓN: No interconecta con los conectores de chasis CAT6 NE8FDY-C6 y NE8FDY-C6-B.
- El sistema RJ45 para entornos duros y exigentes
- El soporte del conector del cable acepta los enchufes RJ45 más comunes (consulte la lista en las descargas)
- Carcasa fundida a presión resistente y tipo de mandril único alivio de tensión
- Protege las conexiones Ethernet en una variedad de aplicaciones de tipo comercial y está diseñado para evitar la rotura de los componentes frágiles de los conectores RJ45 estándar
- Punto plano en la carcasa para una mejor orientación
- Permite el ensamblaje de cables RJ45 convencionales no preensamblados
- Los accesorios incluyen fundas codificadas por colores en 9 colores estándar
NE8MX6
Conector de cable etherCON CAT6A con autoterminación, para diámetro de aislamiento > 1,1 mm, niquelado El conjunto NE8MX6 consta de un portacables que ofrece una carcasa de metal resistente, alivio de tensión tipo mandril Neutrik probado y un conector RJ45 compatible con CAT6A. El conjunto es adecuado para un rango de diámetro de cable de 7 mm a 9,5 mm y un calibre de cable de AWG24/1 – AWG22/1 (sólido) o AWG24/7 – AWG22/7 (trenzado). ¡Atención! No se interconecta con los conectores de chasis CAT6 NE8FDY-C6 y NE8FDY-C6-B. Si el diámetro del aislamiento es ≤ 1,1 mm, consulte NE8MX6-T.
- Conector reforzado con cumplimiento de componentes CAT6A según ISO/IEC 11801 y TIA/EIA 568-C.2
- Cumplimiento de PoE++ según 802.3bt Tipo 4< /li>
- Protección IP65 cuando se combina con NE8FDX-P6-W o NE8FDX-Y6-W
- Sistema de bloqueo de pestillo resistente probado millones de veces
- Interconectable con el etherCON CAT5 existente rango
- Exclusivo alivio de tensión tipo mandril Neutrik

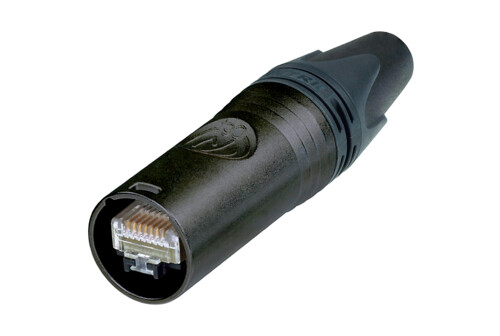

NE8MX6-B
Conector de cable etherCON CAT6A con autoterminación, para diámetro de aislamiento > 1,1 mm, enchapado en negro El juego NE8MX6-B incluye un portacables que ofrece una carcasa de metal resistente, alivio de tensión tipo mandril Neutrik probado y un enchufe CAT6A RJ45. El conjunto es adecuado para un rango de diámetro de cable de 7 mm a 9,5 mm y un calibre de cable de AWG24/1 – AWG22/1 (sólido) o AWG24/7 – AWG22/7 (trenzado). ¡Atención! No se interconecta con los conectores de chasis CAT6 NE8FDY-C6 y NE8FDY-C6-B. Si el diámetro del aislamiento es ≤ 1,1 mm, consulte NE8MX-BT.
- Conector reforzado con cumplimiento de componente CAT6A según ISO/IEC 11801 y TIA/EIA 568-C.2
- Cumplimiento de PoE++ según 802.3bt Tipo 4< /li>
- Protección IP 65 cuando se combina con NE8FDX-P6-W o NE8FDX-Y6-W
- Sistema de bloqueo de pestillo resistente probado millones de veces
- Interconectable con el etherCON existente Gama CAT5
- Exclusivo alivio de tensión tipo mandril Neutrik
NE8MX6-T
Conector de cable etherCON CAT6A con autoterminación, para un diámetro de aislamiento ≤ 1,1 mm, niquelado El conjunto NE8MX6 consta de un portacables que ofrece una carcasa de metal resistente, un protector contra tirones tipo mandril Neutrik probado y un conector RJ45 compatible con CAT6A. El conjunto es adecuado para un rango de diámetro de cable de 7 mm a 9,5 mm y un calibre de cable de AWG26/1 – AWG24/1 (sólido) o AWG27/7 – AWG24/7 (trenzado). ¡Atención! No se interconecta con los conectores de chasis CAT6 NE8FDY-C6 y NE8FDY-C6-B. Si el diámetro del aislamiento es > 1,1 mm, consulte NE8MX6.
- Conector reforzado con cumplimiento de componentes CAT6A según ISO/IEC 11801 y TIA/EIA 568-C.2
- Cumplimiento de PoE++ según 802.3bt Tipo 4< /li>
- Protección IP65 cuando se combina con NE8FDX-P6-W o NE8FDX-Y6-W
- Sistema de bloqueo de pestillo resistente probado millones de veces
- Interconectable con el etherCON CAT5 existente rango
- Exclusivo alivio de tensión tipo mandril Neutrik
NE8MX6-B-T
Conector de cable etherCON CAT6A con autoterminación, para un diámetro de aislamiento ≤ 1,1 mm, cromo negro El conjunto NE8MX6 consiste en un portacables que ofrece una carcasa de metal resistente, alivio de tensión tipo mandril Neutrik probado y un conector RJ45 compatible con CAT6A. El conjunto es adecuado para un rango de diámetro de cable de 7 mm a 9,5 mm y un calibre de cable de AWG26/1 – AWG24/1 (sólido) o AWG27/7 – AWG24/7 (trenzado). ¡Atención! No se interconecta con los conectores de chasis CAT6 NE8FDY-C6 y NE8FDY-C6-B. Si el diámetro del aislamiento es > 1,1 mm, consulte NE8MX6-B.
- Conector reforzado con cumplimiento de componentes CAT6A según ISO/IEC 11801 y TIA/EIA 568-C.2
- Cumplimiento de PoE++ según 802.3bt Tipo 4< /li>
- Protección IP65 cuando se combina con NE8FDX-P6-W o NE8FDX-Y6-W
- Sistema de bloqueo de pestillo resistente probado millones de veces
- Interconectable con el etherCON CAT5 existente rango
- Exclusivo alivio de tensión tipo mandril Neutrik
NE8MC6-MO
El conjunto NE8MC6-MO incluye un portacables que ofrece una carcasa de metal resistente con sistema de bloqueo Push-Pull, alivio de tensión probado tipo mandril Neutrik y un conector CAT6 RJ45. El conjunto puede acomodar cables STP y UTP con un diámetro exterior de 5,5 a 6,5 mm y un calibre de cable sólido o trenzado AWG 22 a 28. Esta versión de terminación automática está protegida contra el agua según IP65. ¡Atención! Interactúa SOLAMENTE con receptáculos Cat 6 NE8FDY-C6*. No compatible con conectores de chasis CAT5 y CAT6A.
- Cumple con las especificaciones CAT6 según TIA/EIA 568B, ISO/IEC 11801, EN 50173
- Cumple con CAT6 – velocidad de datos de hasta 10 GBit/s
- IP65 – Polvo y resistente al agua en estado acoplado
- Sistema blindado – alta inmunidad al ruido y protección EMI
- Acoplamiento Push Pull – sistema de bloqueo seguro y probado
- Exclusivo mandril Neutrik- tipo alivio de tensión
- Codificación de color con accesorio BXX-* – para garantizar la protección IP65, la bota debe montarse con anillo metálico de NE8MC6-MO
SE8FD-TOP
Kit de montaje para convertir conectores etherCON serie D en versiones TOP.
- Brida de receptáculo de tamaño D para montaje en PCB y terminación IDC
- Consta de brida cromada incl. cubierta, junta de sellado, palanca de empuje y tornillos de montaje
- Clasificación IP65 y protección exterior certificada según UL 50E (en combinación con NE8MX-TOP o tapa de sellado cerrada)
- Utiliza UV- de alto impacto materiales resistentes y de juntas
- Clase D o CAT5e según ISO/IEC 11801 y TIA/EIA
NE8FDV-TOP
Receptáculo vertical RJ45 para montaje en panel de PCB, combinado con kit de sellado SE8FD-TOP, máx. espesor del panel 4 mm, tornillos de montaje incluidos. La serie etherCON es un sistema de conector RJ45 resistente y bloqueable, optimizado para aplicaciones de red de iluminación, video y audio profesional con clasificación IP65 y certificación UL 50E. Los conectores del chasis están diseñados para encajar en paneles estandarizados de la industria del entretenimiento. La serie D ofrece el diseño más resistente de la serie etherCON y es perfectamente adecuada para montaje en panel y el mercado de instaladores. ATENCIÓN: No se interconecta con los cables del conector de cable CAT6 NE8MC6-MO y NKE6S*.
- Clasificación IP65 y protección exterior certificada según UL 50E (en combinación con NE8MX-TOP o tapa de sellado cerrada)
- Utiliza materiales de junta y resistentes a los rayos UV de alto impacto
- Admite NE8MCX* o cualquier enchufe RJ45 estándar
- Clase D o CAT5e según ISO/IEC 11801 y TIA/EIA
- Sistema de bloqueo de pestillo aprobado
- Montable desde el parte frontal del panel
- Conexión del panel a tierra
NE8FDP-TOP
Receptáculo pasante RJ45, combinado con kit de sellado SE8FD-TOP, brida metálica en forma de D con pestillo, tornillos de montaje incluidos. La serie etherCON es un sistema de conector RJ45 resistente y bloqueable, optimizado para aplicaciones de red de iluminación, video y audio profesional con clasificación IP65 y certificación UL 50E. Los conectores del chasis están diseñados para encajar en paneles estandarizados de la industria del entretenimiento. La serie D ofrece el diseño más resistente de la serie etherCON y es perfectamente adecuada para montaje en panel y el mercado de instaladores. ATENCIÓN: No se interconecta con los cables del conector de cable CAT6 NE8MC6-MO y NKE6S*.
- Clasificación IP65 y protección exterior certificada según UL 50E (en combinación con NE8MX-TOP o tapa de sellado cerrada)
- Utiliza materiales de junta y resistentes a los rayos UV de alto impacto
- Admite NE8MCX* o cualquier enchufe RJ45 estándar
- Clase D o CAT5e según ISO/IEC 11801 y TIA/EIA
- Sistema de bloqueo de pestillo aprobado
- Montable desde el parte frontal del panel
- Conexión del panel a tierra
NE8FDH-C5E-TOP
Receptáculo horizontal RJ45 de montaje en panel de PCB compatible con componentes C5E, combinado con el kit de sellado SE8FD-TOP, brida metálica en forma de D con pestillo, máx. grosor del panel de 4 mm, tornillos de montaje incluidos La serie etherCON es un sistema de conector RJ45 resistente y bloqueable, optimizado para aplicaciones de red de iluminación, video y audio profesional con certificación IP65 y UL 50E. Los conectores del chasis están diseñados para encajar en paneles estandarizados de la industria del entretenimiento. La serie D ofrece el diseño más resistente de la serie etherCON y es perfectamente adecuada para montaje en panel y el mercado de instaladores. ATENCIÓN: No se interconecta con los cables del conector de cable CAT6 NE8MC6-MO y NKE6S*.
- Clasificación IP65 y protección exterior certificada según UL 50E (en combinación con NE8MX-TOP o tapa de sellado cerrada)
- Utiliza materiales de junta y resistentes a los rayos UV de alto impacto
- Admite NE8MCX* o cualquier enchufe RJ45 estándar
- Clase D o CAT5e según ISO/IEC 11801 y TIA/EIA
- Sistema de bloqueo de pestillo aprobado
- Montable desde el parte frontal del panel
- Conexión del panel a tierra
NE8FDP-B-TOP
Receptáculo pasante RJ45, combinado con kit de sellado SE8FD-TOP, brida metálica en forma de D con pestillo, tornillos de montaje incluidos. La serie etherCON es un sistema de conector RJ45 resistente y bloqueable, optimizado para aplicaciones de red de iluminación, video y audio profesional con clasificación IP65. Los conectores del chasis están diseñados para encajar en paneles estandarizados de la industria del entretenimiento. La serie D ofrece el diseño más resistente de la serie etherCON y es perfectamente adecuada para montaje en panel y el mercado de instaladores. ATENCIÓN: No se interconecta con los cables del conector de cable CAT6 NE8MC6-MO y NKE6S*.
- Clasificación IP65 (en combinación con el conector etherCON TOP o la tapa de sellado cerrada)
- Utiliza materiales de junta y resistentes a los rayos UV de alto impacto
- Se puede utilizar con cualquier estándar Conector RJ45
- Clase D o CAT5e según ISO/IEC 11801 y TIA/EIA
- Sistema de bloqueo de pestillo aprobado
- Conexión de panel de tierra
- Montable desde el frente del panel
NE8FDV-B-TOP
Receptáculo vertical RJ45 para montaje en panel de PCB, combinado con kit de sellado SE8FD-TOP, máx. espesor del panel 4 mm, tornillos de montaje incluidos. La serie etherCON es un sistema de conector RJ45 resistente y bloqueable, optimizado para aplicaciones de red de iluminación, video y audio profesional con clasificación IP65. Los conectores del chasis están diseñados para encajar en paneles estandarizados de la industria del entretenimiento. La serie D ofrece el diseño más resistente de la serie etherCON y es perfectamente adecuada para montaje en panel y el mercado de instaladores. ATENCIÓN: No se interconecta con los cables del conector de cable CAT6 NE8MC6-MO y NKE6S*.
- Clasificación IP65 (en combinación con el conector etherCON TOP o la tapa de sellado cerrada)
- Utiliza materiales de junta y resistentes a los rayos UV de alto impacto
- Se puede utilizar con cualquier estándar Conector RJ45
- Clase D o CAT5e según ISO/IEC 11801 y TIA/EIA
- Sistema de bloqueo de pestillo aprobado
- Conexión de panel de tierra
- Montable desde el frente del panel
NE8FAH-M-Gb-LR-DAE
Receptáculo etherCON que integra la función Halo única de Neutrik y la lengüeta de presión asimétrica no metálica. etherCON Magnetics son conectores de chasis de PCB etherCON horizontales con magnetismo integrado que proporciona aislamiento galvánico y protección contra sobretensiones. Estas características ahorran espacio en la placa de circuito impreso dentro del diseño del dispositivo y brindan una respuesta de frecuencia mejorada en comparación con los diseños estándar. Atención: este producto no está estrictamente diseñado para su uso en sistemas PoE. El uso en sistemas PoE puede dañar el conector.
- Circuitos magnéticos integrados dentro del conector del chasis
- Diseño que ahorra espacio, ya que elimina la necesidad de una pieza de alta frecuencia requerida en la placa base del cliente.
- Componentes utilizado: transformadores, núcleo de ferrita y terminación Bob Smith para la terminación automática en caso de que no haya conexión de cable
- Ahorro de costos en PCB (~20 partes)
- Admite aplicaciones en modo de voltaje
- En caso de daño por sobrevoltaje, el conector se puede cambiar y la placa principal sigue siendo segura.
- Rendimiento de transmisión Cat 5e (100 Mbits y 1 Gbits) según IEEE 802.3, Estándares 802.3b y 802.3ab
- Atenuación de diafonía más baja con el uso de un transformador de diseño mecanizado
- Protección contra sobrevoltaje de hasta 2 kV.
- Conexión de panel de tierra
- Protección contra sobrevoltaje > ;2 kV para 1 Gb/s disponible a través de un capacitor opcional instalado por el cliente
Nota: no compatible con etherCON Cat 6 NE8MC6-MO
NE8FAH-M-Mb-LR-DAE
Receptáculo etherCON que integra la función Halo única de Neutrik y la lengüeta de presión asimétrica no metálica. etherCON Magnetics son conectores de chasis de PCB etherCON horizontales con magnetismo integrado que proporciona aislamiento galvánico y protección contra sobretensiones. Estas características ahorran espacio en la placa de circuito impreso dentro del diseño del dispositivo y brindan una respuesta de frecuencia mejorada en comparación con los diseños estándar. Atención: este producto no está estrictamente diseñado para su uso en sistemas PoE. El uso en sistemas PoE puede dañar el conector.
- Circuitos magnéticos integrados dentro del conector del chasis
- Diseño que ahorra espacio, ya que elimina la necesidad de una pieza de alta frecuencia requerida en la placa base del cliente.
- Componentes utilizado: transformadores, núcleo de ferrita y terminación Bob Smith para la terminación automática en caso de que no haya conexión de cable
- Ahorro de costos en PCB (~20 partes)
- Admite aplicaciones en modo de voltaje
- En caso de daño por sobrevoltaje, el conector se puede cambiar y la placa principal sigue siendo segura.
- Rendimiento de transmisión Cat 5e (100 Mbits y 1 Gbits) según IEEE 802.3, Estándares 802.3b y 802.3ab
- Atenuación de diafonía más baja con el uso de un transformador de diseño mecanizado
- Protección contra sobretensiones de hasta 2 kV.
- Acepta etherCON NE8MC*, NE8MX* o cualquier conector RJ45 estándar
- Protección contra sobrevoltaje >2 kV para 1 Gb/s disponible a través de un capacitor opcional instalado por el cliente
- Conexión de panel a tierra
Nota: no compatible con etherCON Cat 6 NE8MC6-MO
Nota: no compatible con etherCON Cat 6 NE8MC6-MO
Nota: no compatible con etherCON Cat 6 NE8MC6-MO
NE8FAH-ESD
Receptáculo RJ45 de montaje en placa de circuito impreso horizontal, corte serie A con pestillo, máx. panel de 3 mm de espesor y tirador asimétrico no metálico. La serie etherCON es un sistema de conector RJ45 resistente y bloqueable, optimizado para aplicaciones profesionales de audio, video y red lightning. Los conectores del chasis están diseñados para encajar en paneles estandarizados de la industria del entretenimiento. La serie A totalmente de plástico ofrece el diseño más rentable y que ahorra espacio. Anillo de luz para indicación de estado, etc. Rendimiento mejorado de EMC y ESD a través de un pulsador asimétrico no metálico. ¡Atención! No se interconecta con los cables del conector de cable CAT6 NE8MC6-MO y NKE6S*.
- Admite etherCON NE8MX* resistente o cualquier conector RJ45 estándar
- Sistema de bloqueo de pestillo aprobado
- El diseño más rentable y que ahorra espacio
- Inflamabilidad de la carcasa UL94 V-0
- Cumple con la Clase D según TIA/EIA 568B y la norma ISO/IEC 11801
- Ahorro de espacio vertical en comparación con las lengüetas de presión estándar
- El color mate de la lengüeta de presión elimina los molestos reflejos de luz de una lengüeta de presión de metal
- Pestaña de presión más fácil de usar con un área de presión más grande
< li>Aislado a tierra del panel
< li>El material compuesto mejora el rendimiento de ESD
