La serie MAG.W4000.2DH es un procesador de video de 8K x 2K que integra múltiples funciones, como mosaicos, interruptores y pantallas de múltiples ventanas. Este procesador integra varios puertos de entrada profesionales, admite una sola entrada como máximo 4Kx2K / 60Hz o 8Kx 1K / 60Hz. Debido a las imágenes de alta calidad, es ampliamente utilizado en exposiciones, conferencias de negocios, representaciones teatrales, teatros y estaciones de TV, etc.

La capacidad de la serie MAG.W4000.2DH es varias veces superior a la del procesador de video normal, es compatible con la gestión de EDID y la resolución de salida personalizada, la salida de un solo procesador puede tener un ancho máximo de 8192 píxeles, una frecuencia de actualización de hasta 120Hz, una mejor utilización de la capacidad de carga. También proporciona varias opciones de salida regulares para escalar de acuerdo con el tamaño real de la pantalla LED.

Puertos de entrada de video incluyen SDI x 1, DVI x4, HDMI x3, DP x4, y también le permite extender 2 entradas más DP1.2 / HDM2.0. Es compatible con Internet, USB y control RS232 para enlazar con varios equipos de video.

    Consultar disponibilidad




      Consultar precios

      Descripción

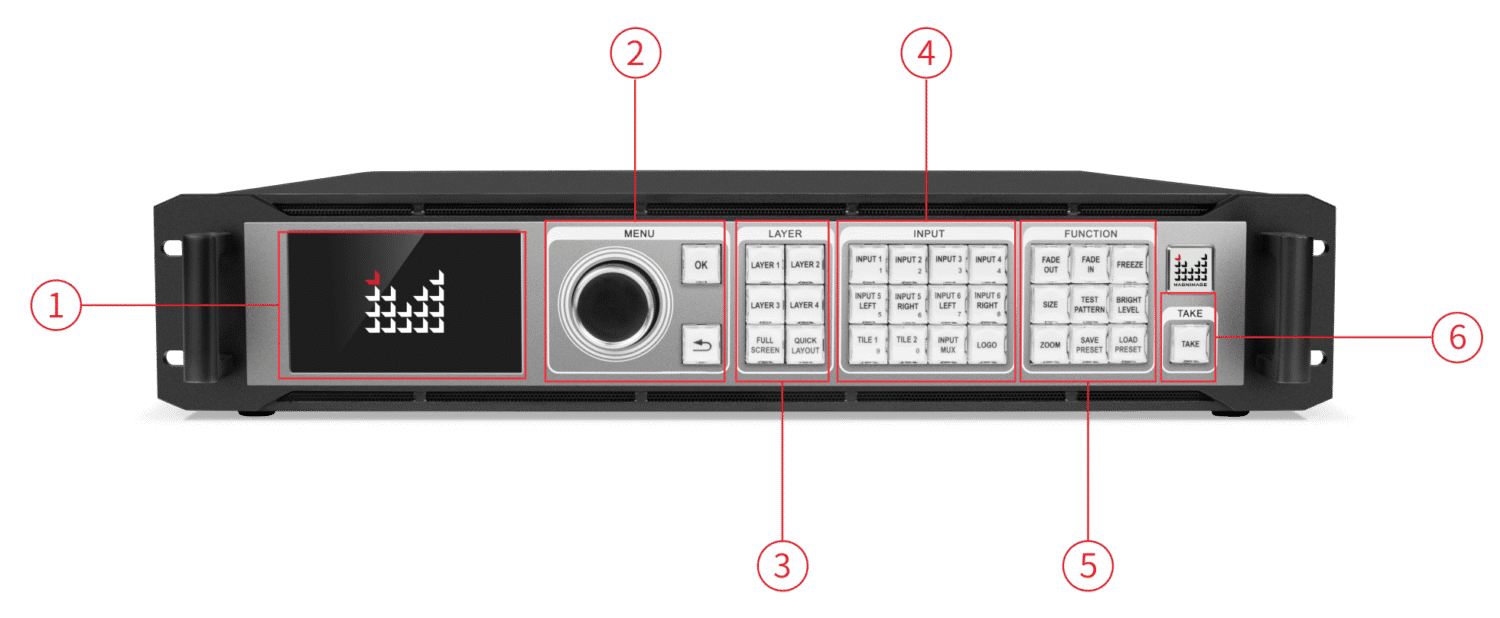

      Presentación del panel

      1. Touch screen
      2. Operation button
      3. Layer select button
      4. Input Selecting
      5. Function shortcut
      6. TAKE button

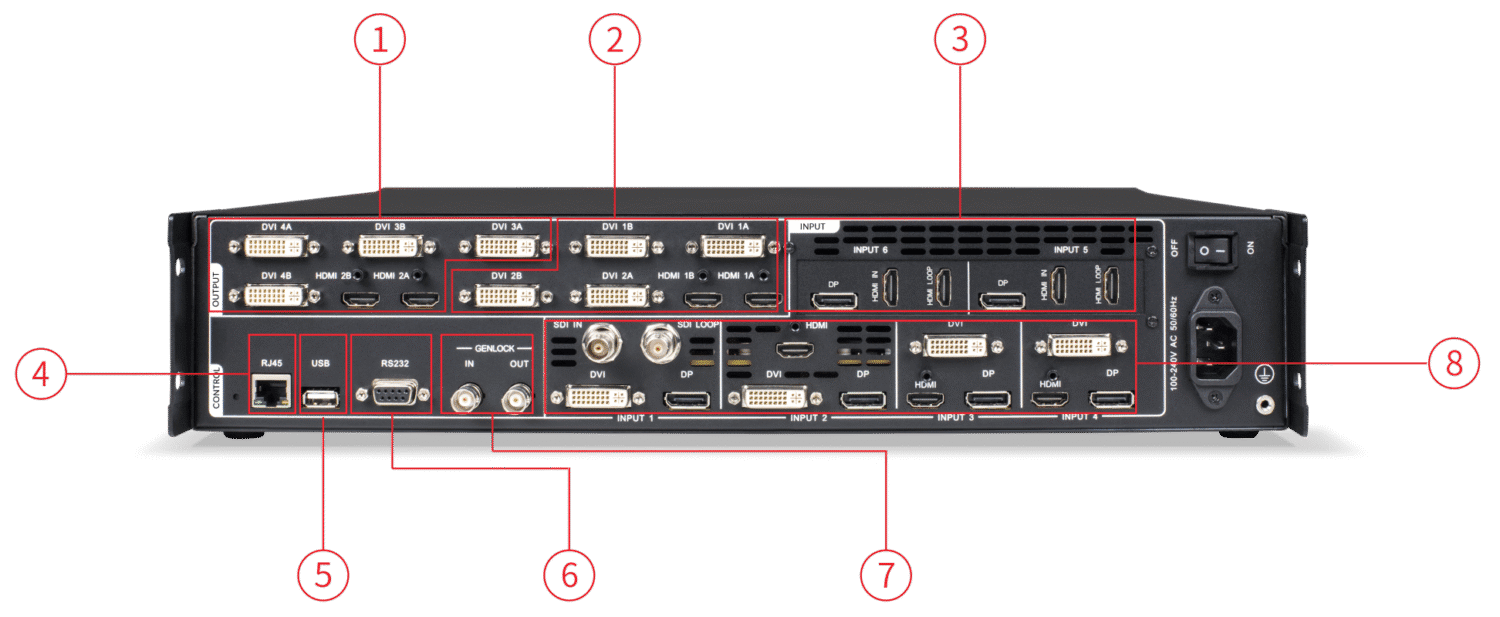

      1. 2nd group of outputs
      2. 1st group of outputs
      3. 2 extend ports
      4. Internet control port
      5. USB upgrade port
      6. RS232 control port
      7. Genlock input/output
      8. 12 ports standard inputs

      * Entrada estándar: 12 puertos, divididos en 4 grupos, cada grupo incluye 3 entradas, usando una de cada tres, las entradas totales son SDI × 1, HDMI × 3, DVI × 4, DP × 4.

      Especificación de resolución: SDI (3G SDI: 1080P / I e inferior), HDMI, DVI y DP, todos admiten EDID dentro de 4K × 1K / 60Hz.

      Amplíe las entradas: admite 2 grupos de módulos 4K al mismo tiempo, cada módulo incluye DP1.2 × 1, HDMI 2.0 × 1 (incluye 1 bucle). En un módulo, los puertos de entrada pueden usar uno de cada dos.

      Salida: 12 puertos divididos en 2 grupos, cada grupo incluye 4 × DVI (copia A B para copia de seguridad, 1A = 1B, 2A = 2B) y 2 × HDMI (copia A B para copia de seguridad); Los puertos DVI o HDMI están disponibles para su uso.

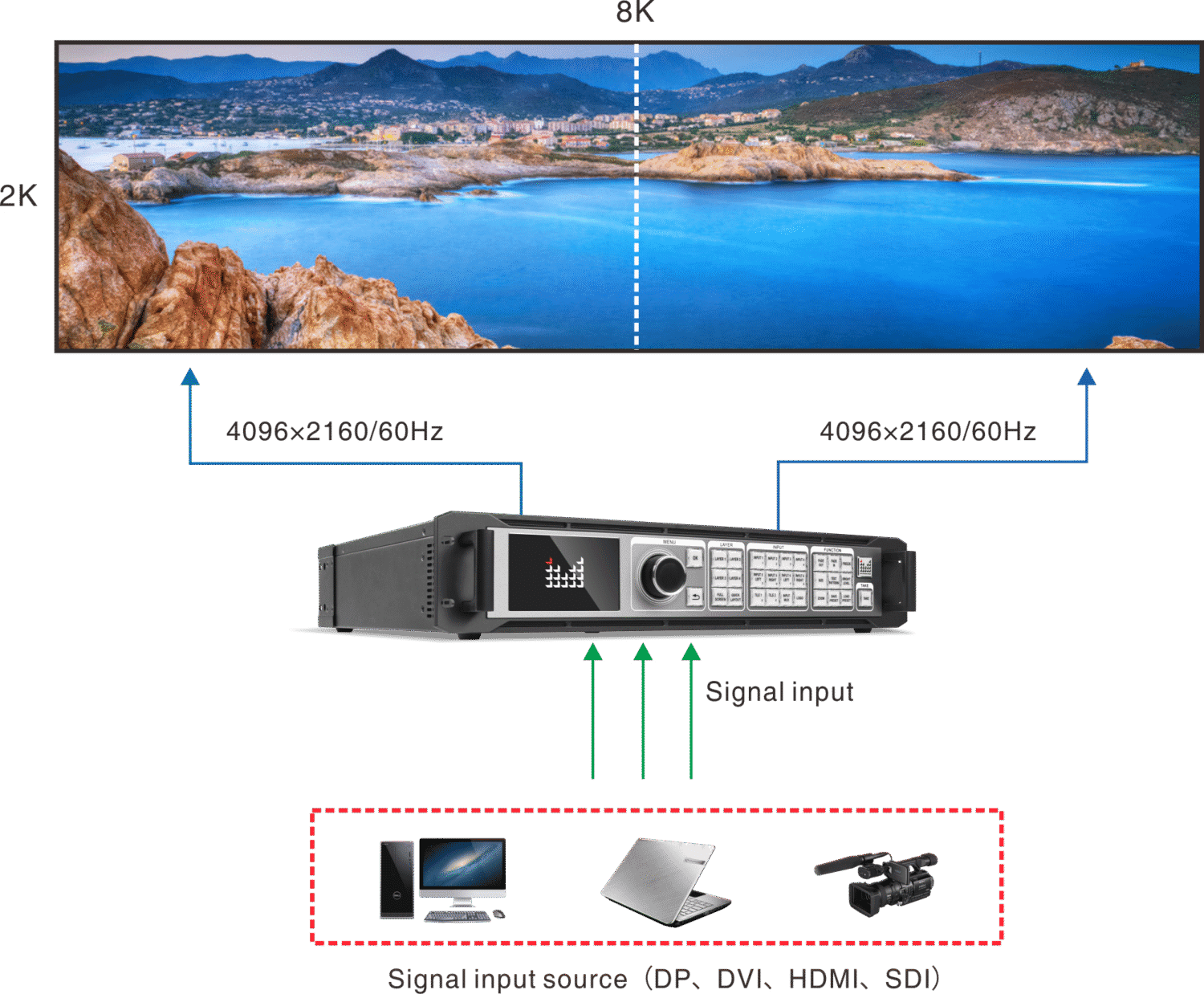

      Entrada / salida de 8K x 2K píxel a píxel

      En el modo de salida HDMI, la salida única es compatible con una resolución de 4K x 2K a 60Hz, puede personalizar la resolución en este rango.
      Total de 2 salidas HDMI, soporte de una sola máquina 8K x 2K a 60Hz.

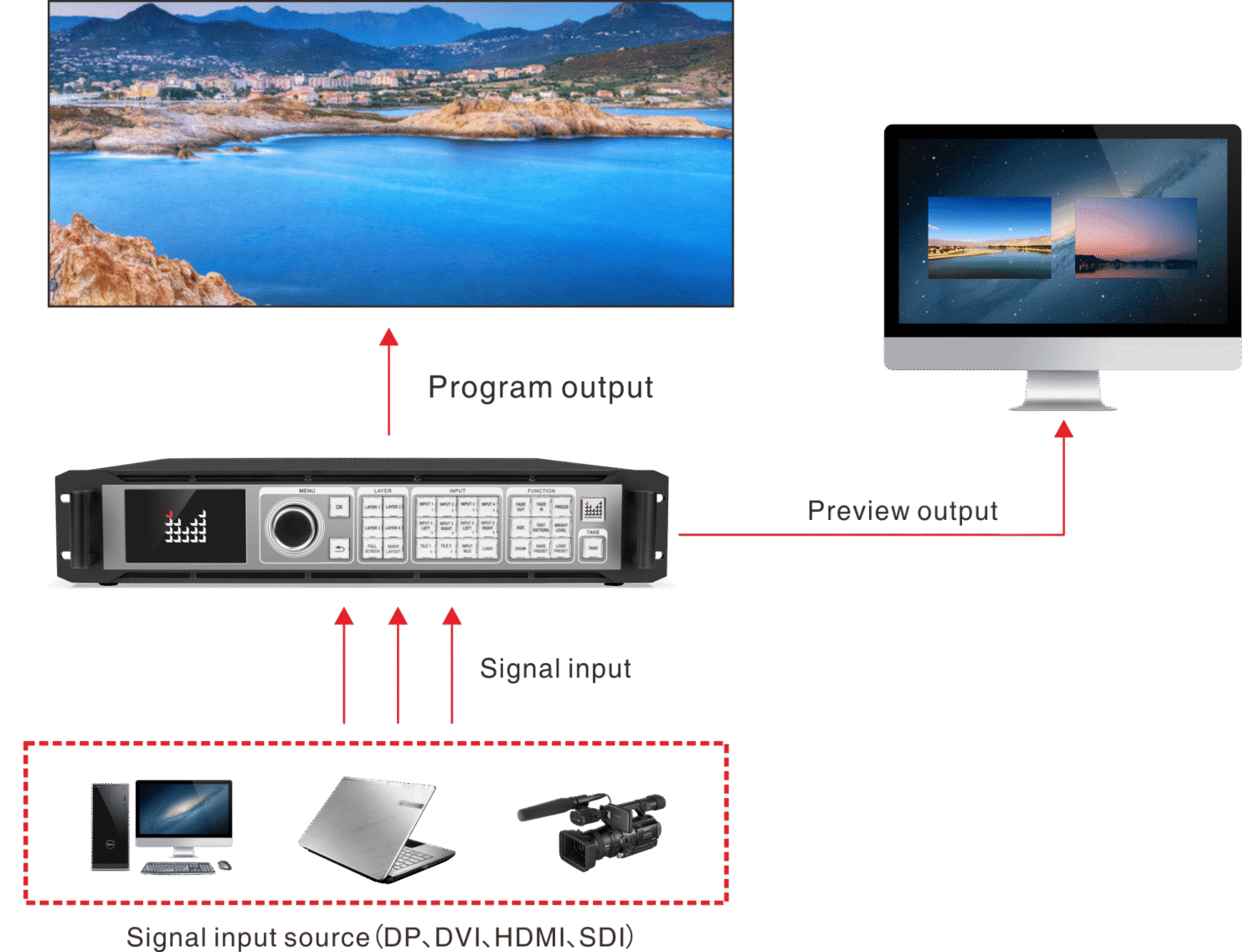

      Introducción a la función switcher

      HDMI 1 / DVI 1 es salida de programa; HDMI 2 / DVI 2 es una vista previa, admite el cambio de fundido entre 3 imágenes y 3 imágenes. En el modo de conmutador, admite salida HDMI y DVI.

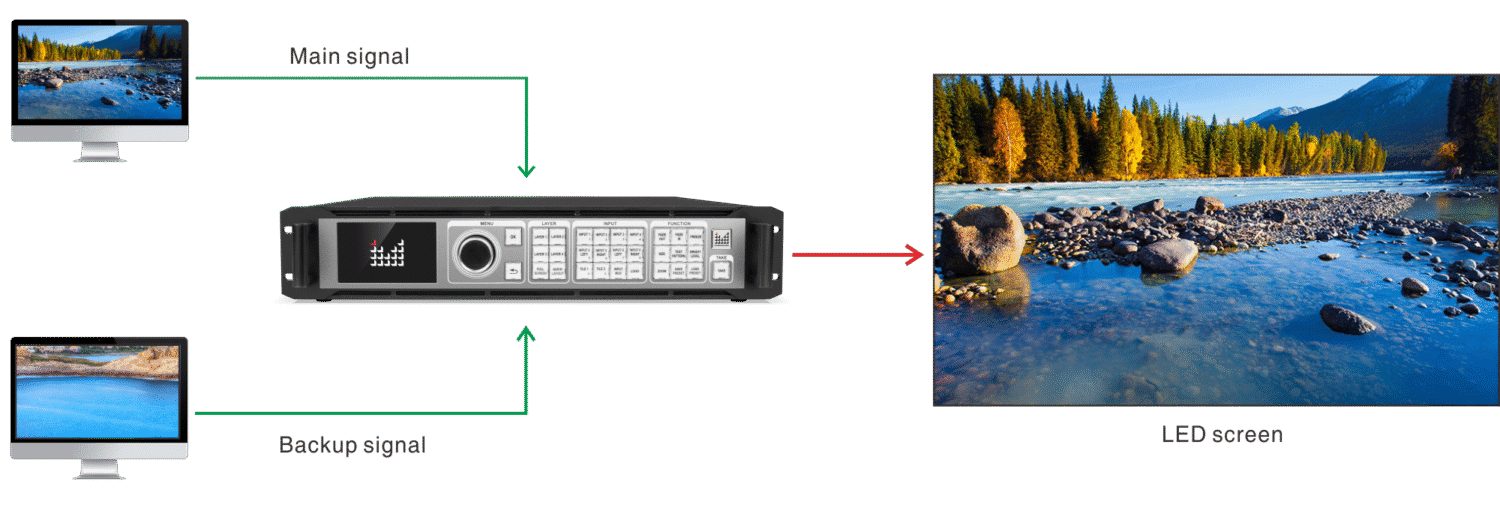

      Función Backup

      Función de copia de seguridad de entrada de apoyo; Cambio automático y manual entre la señal principal y la señal de respaldo.

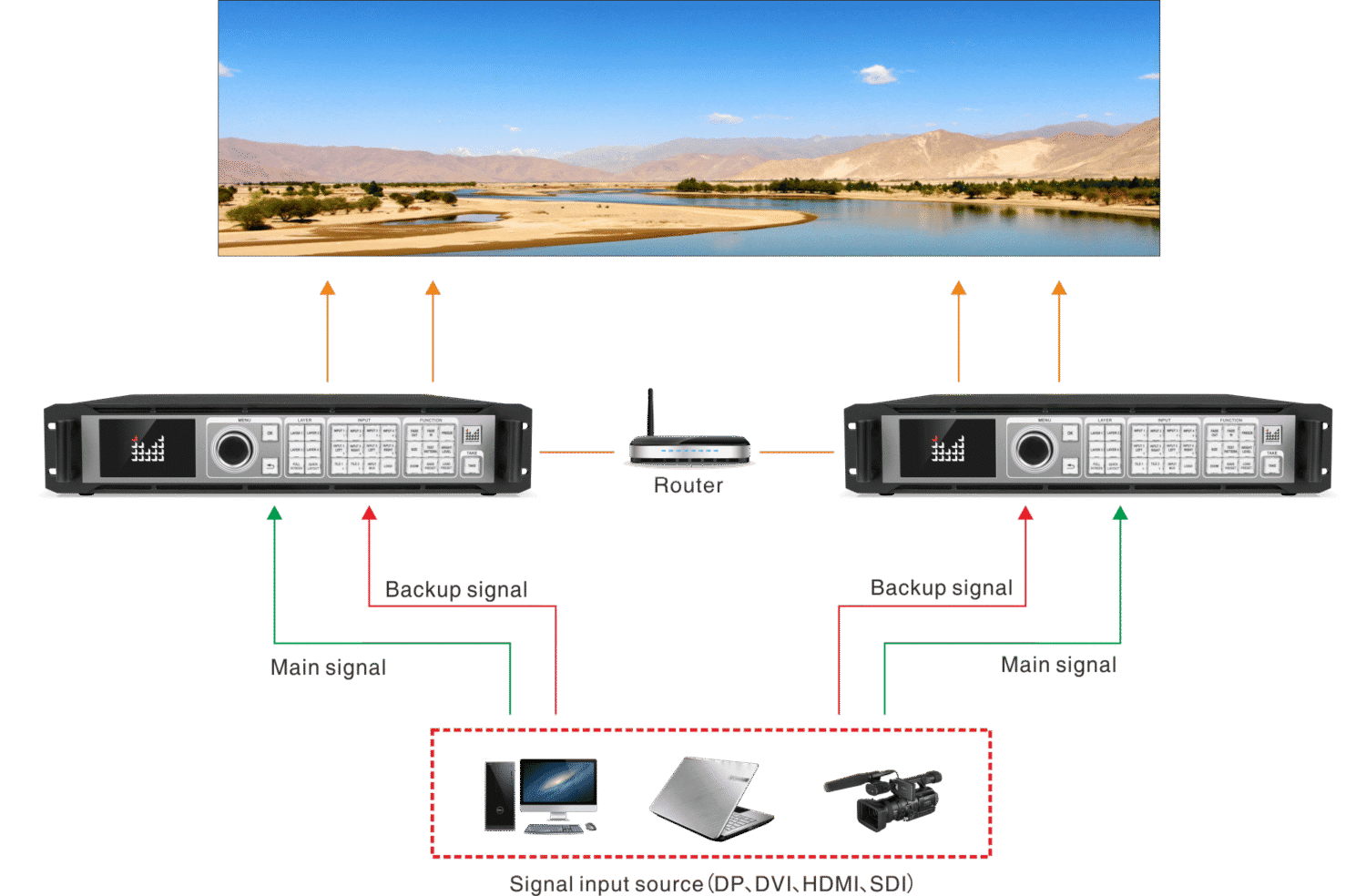

      Multi-machine Cascade Switch

      Realice la operación del interruptor síncrono de múltiples MAG.W4000.2DH que se encuentran en la misma red de área local.

      Función HDR

      Amplíe el rango de brillo de la cabinet, muestre más detalles de las partes claras y oscuras.
      Trae un color más rico y detalles más vivos y naturales para la imagen, haz que la imagen se acerque más a lo que los ojos humanos pueden ver.

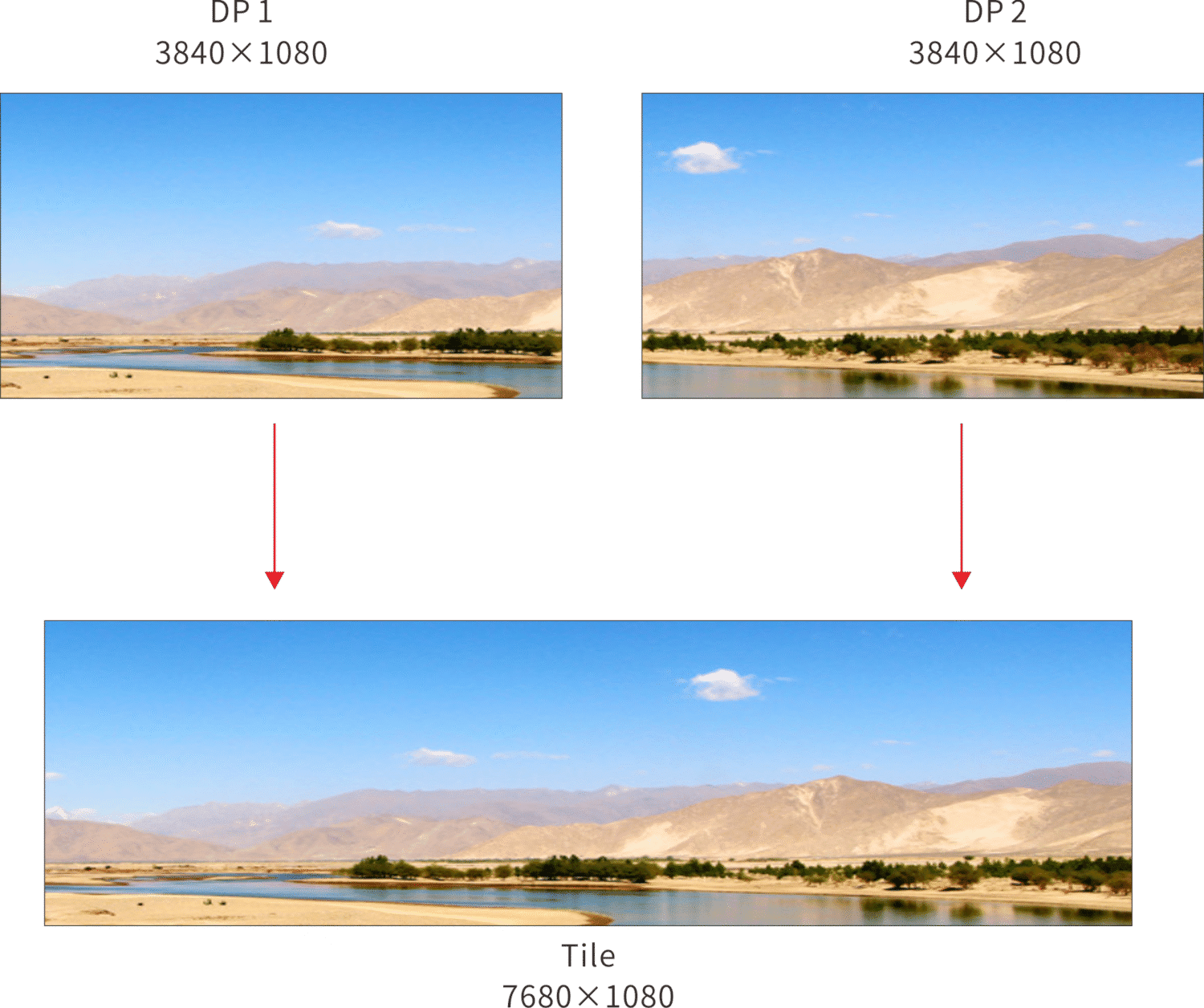

      Función de entrada de mosaico

      Realice múltiples fuentes de entrada (la misma resolución, máximo 4 puertos) combinadas en un todo integrado en el lado de entrada del procesador, conviértalo en una fuente combinada.
      Simplifique los pasos de configuración y la operación optimizada, sin necesidad de considerar la situación igual / desigual.
      La función de mosaico es compatible en modo mosaico, conmutador y copia de seguridad.
      Admite 2 grupos de configuración de mosaico, puede ajustar rápidamente la fuente de combinación a través del botón de mosaico del panel frontal.

      Input Indication

      Port Quantity Resolution
      DVI 4 3840×1080/60Hz and EDID management
      DP 4 3840×1080/60Hz,3840×2160/30Hz and EDID management
      HDMI 3 3840×1080/60Hz and EDID management
      SDI 1 480i/60Hz    576i/50Hz    720p/60Hz    1080i/50Hz/60Hz  1080p/50Hz/60Hz(3G SDI)

      Extend Input Indication

      Port Quantity Resolution
      DP1.2 2 4096×2160/60Hz,7680×1080/60Hz and EDID management
      HDMI2.0 2 3840×2160/60Hz and EDID management

      Each group extendable 1xDP, 1xHDMI, 1xHDMI loop, maximum 2 groups

      Output Indication

      Port Quantity Resolution(single output)
      DVI 4×2

      1024×768/60Hz                               1280×1024/60Hz                               1024×768/120Hz
      1280×720/59.94Hz                        1280×720/60Hz                                  2048×1920/60Hz
      1600×1200/60Hz                            1600×1200/60Hz-reduced           1680×1050/60Hz
      1920×1080/59.94Hz                     1920×1080/60Hz                               1920×1080/50Hz
      1920×1200/60Hz                            1920×1280/60Hz                                2048×1152/60Hz
      1024×1280/60Hz                            1536×1536/60Hz and EDID

      HDMI 2×1 1920×1080/60Hz                            1920×1080/120Hz                             3840×1080/60Hz
      3840×2160/30Hz                            3840×2160/60Hz                                4096×1280/60Hz
      4096×1280/30Hz                            4096×2160/60Hz                                2560×1080/120Hz
      2560×1440/90Hz and EDID
      Genlock IN×1,OUT×1

      Specification

      Input power supply 100-204V AC 50/60Hz
      Power consumption 90W
      Operating temperature 0~45°C
      Overall dimension(L×W×H) 482.6×446.3×92.5mm
      Net Weight 6.7kg
