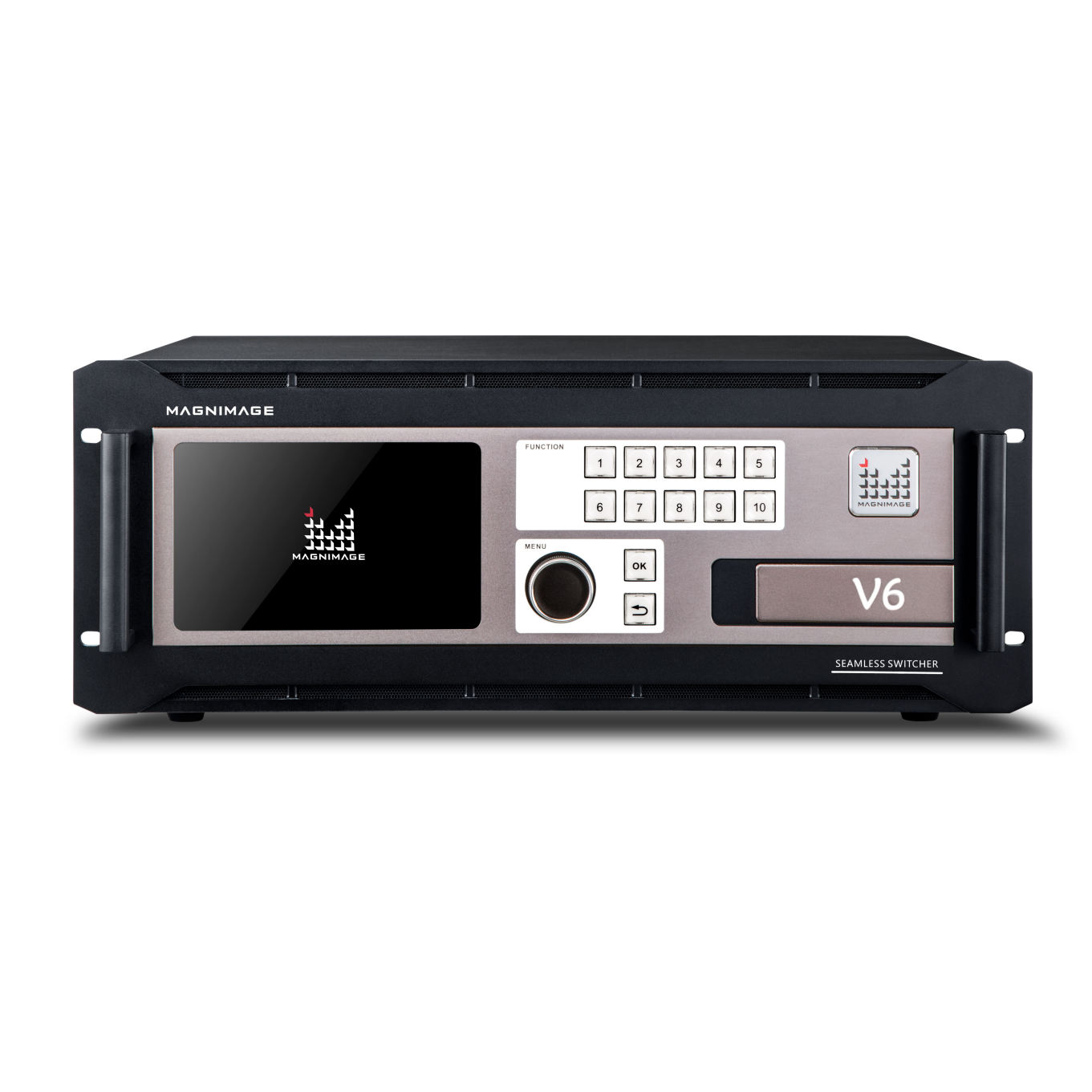

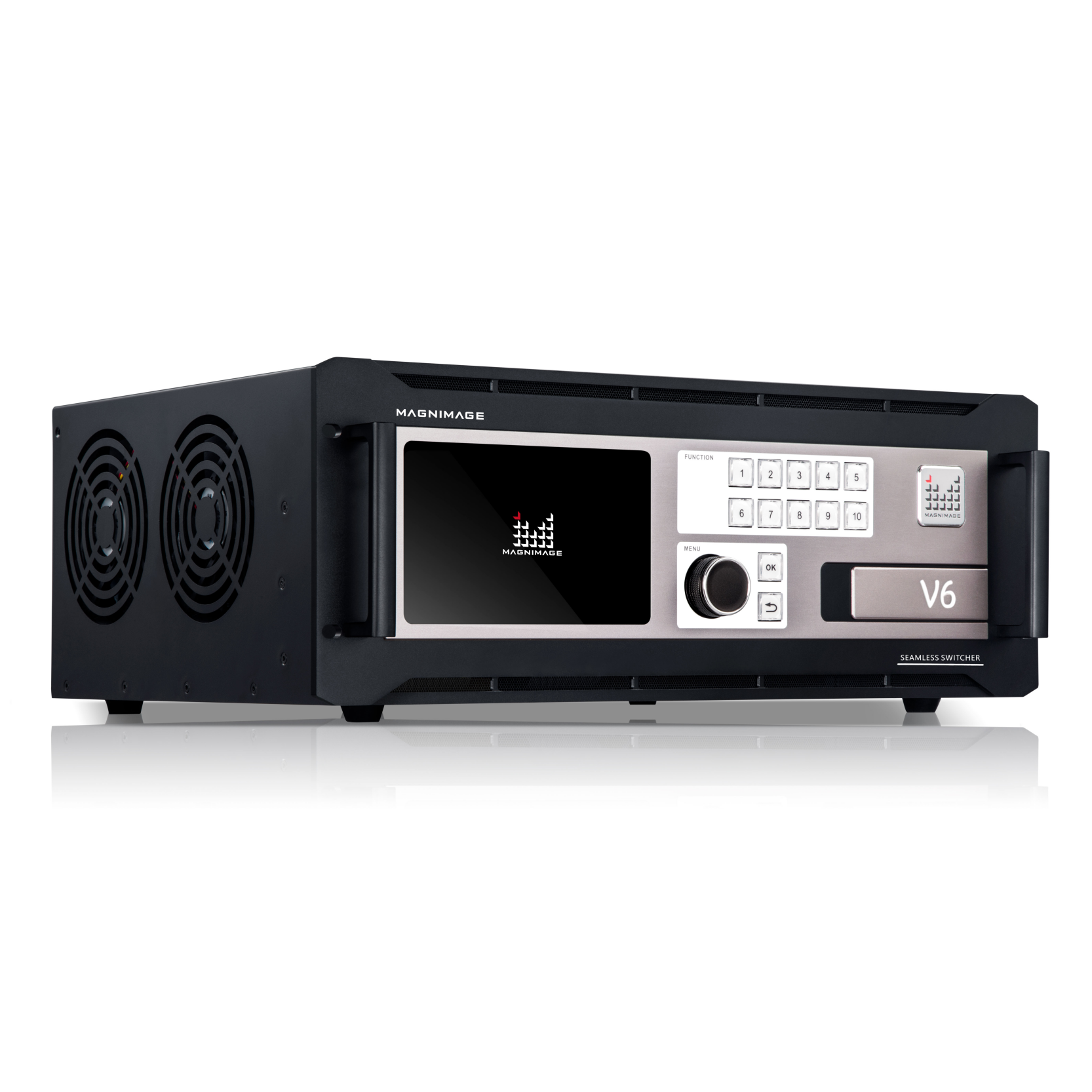

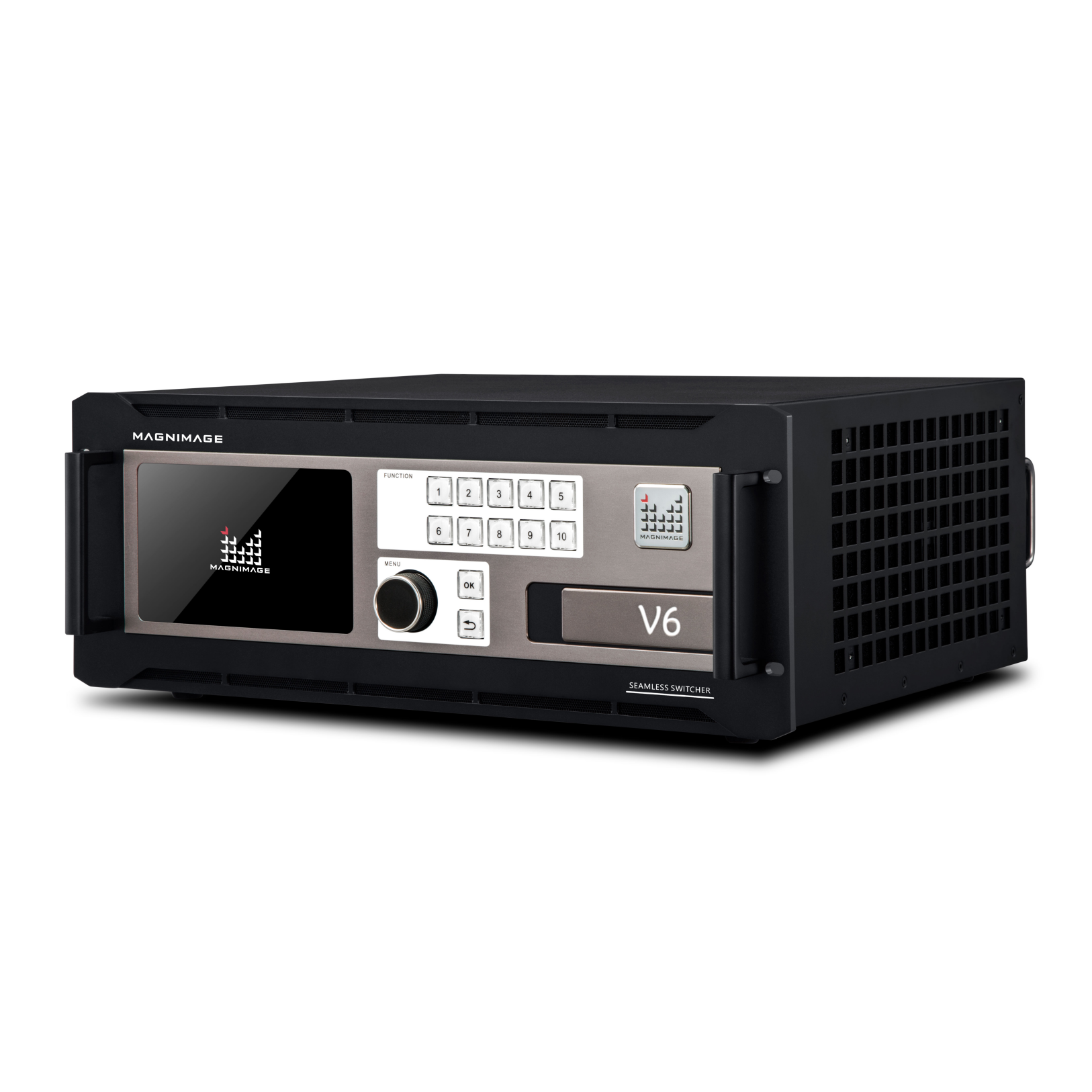

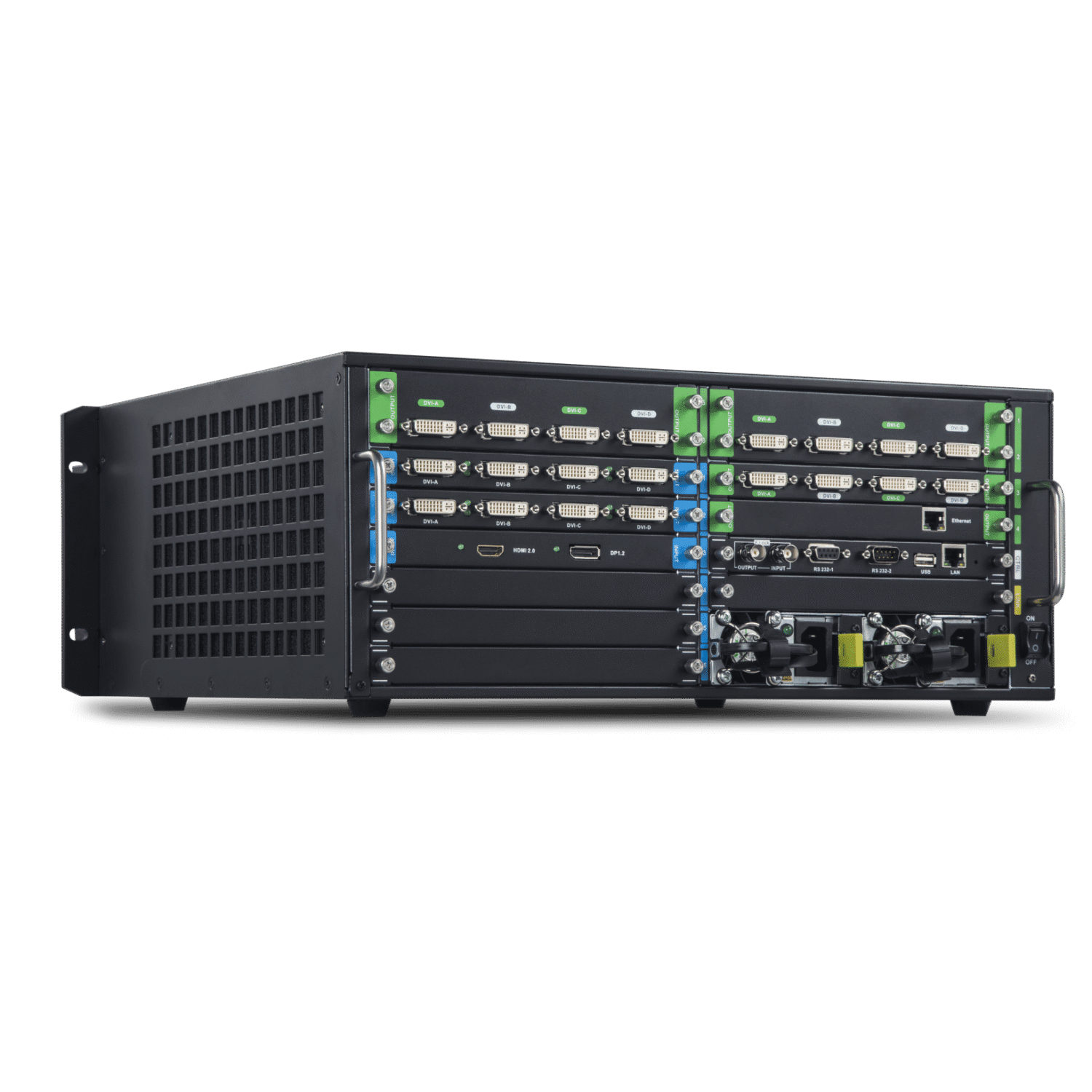

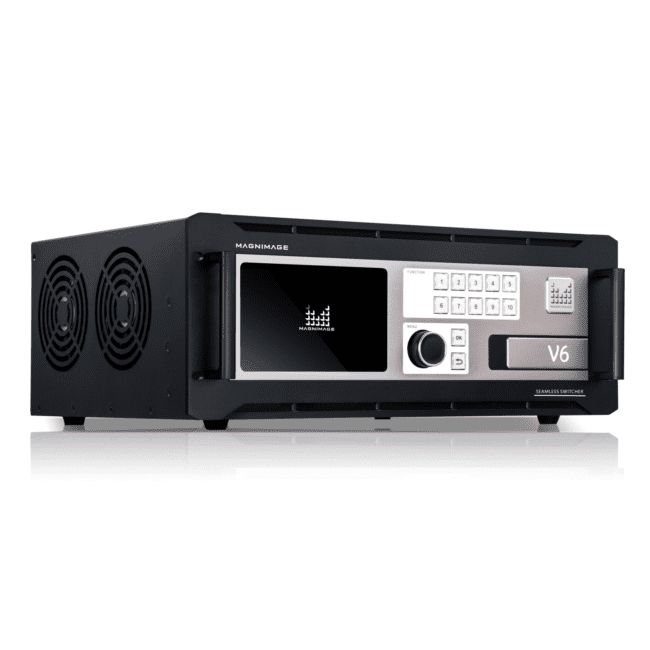

MAG.V6 es el último conmutador de video de alto rendimiento de Magnimage. Basado en FPGA de alta velocidad y estructura de bus de matriz digital, es un sistema de procesamiento de 24 bits / 60Hz. Con un motor de escalado avanzado, admite mosaicos sin fisuras para hasta 8 pantallas con excelente calidad de imagen y baja latencia. Hay 4 salidas PGM, 4 salidas AUX, 3 salidas de bucle AUX y 1 Multi-previewer.

El diseño de matriz de entrada mixta le permite personalizar la máquina con las opciones 4: 4: 4 de 2K y 4Kx2K / 60Hz. Permite hasta 6 tarjetas de entrada. También admite monitoreo de video en tiempo real para entrada y salida. Puede controlar MAG.V6 a través del software o la consola (MAG.H6 o MAG.H8) para el cambio de entrada / salida de varias capas y ajustes predeterminados. Este conmutador está diseñado para presentaciones automáticas, eventos corporativos, lanzamiento de productos y presentaciones en vivo.

    Consultar precios

    Descripción

    Pesentación

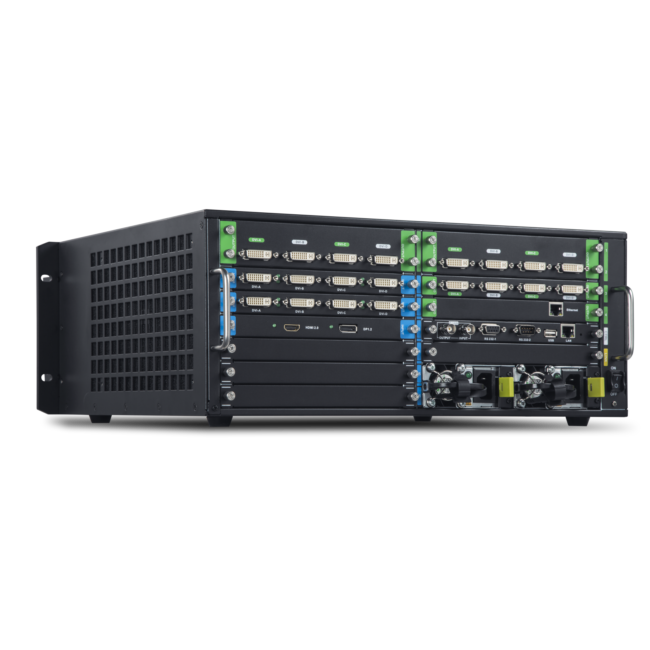

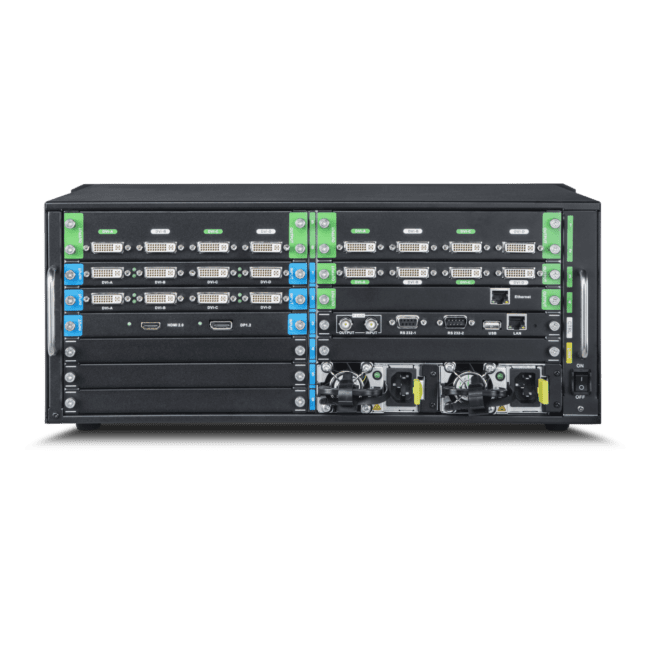

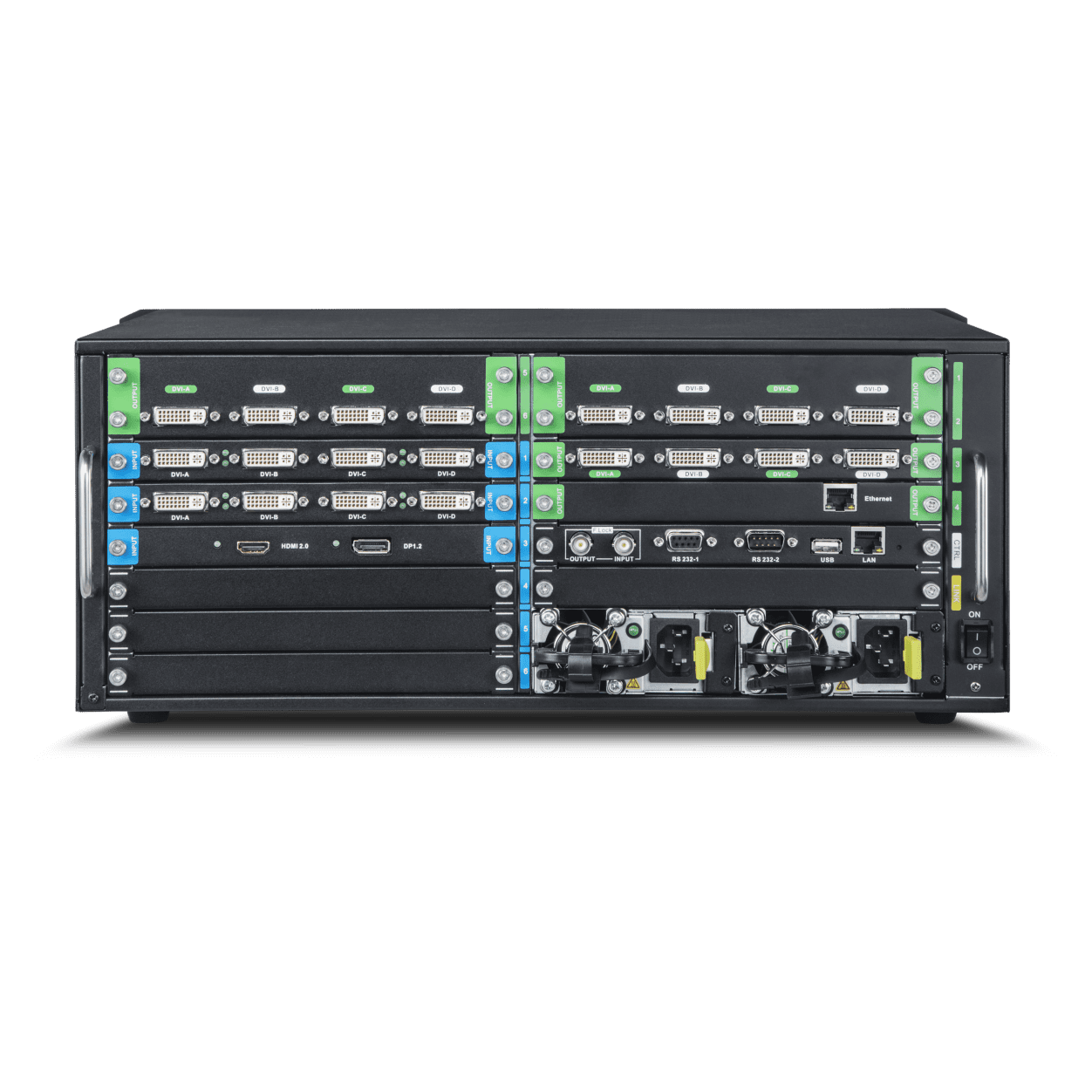

    Puertos de entrada

    Las 6 ranuras de entrada le permiten construir la máquina según su aplicación. Las opciones 2K incluyen DVI, HDMI, VGA, SDI y tarjeta mixta VGA / SDI. Las opciones 4K incluyen tarjeta DP y tarjeta mixta DP / HDMI.

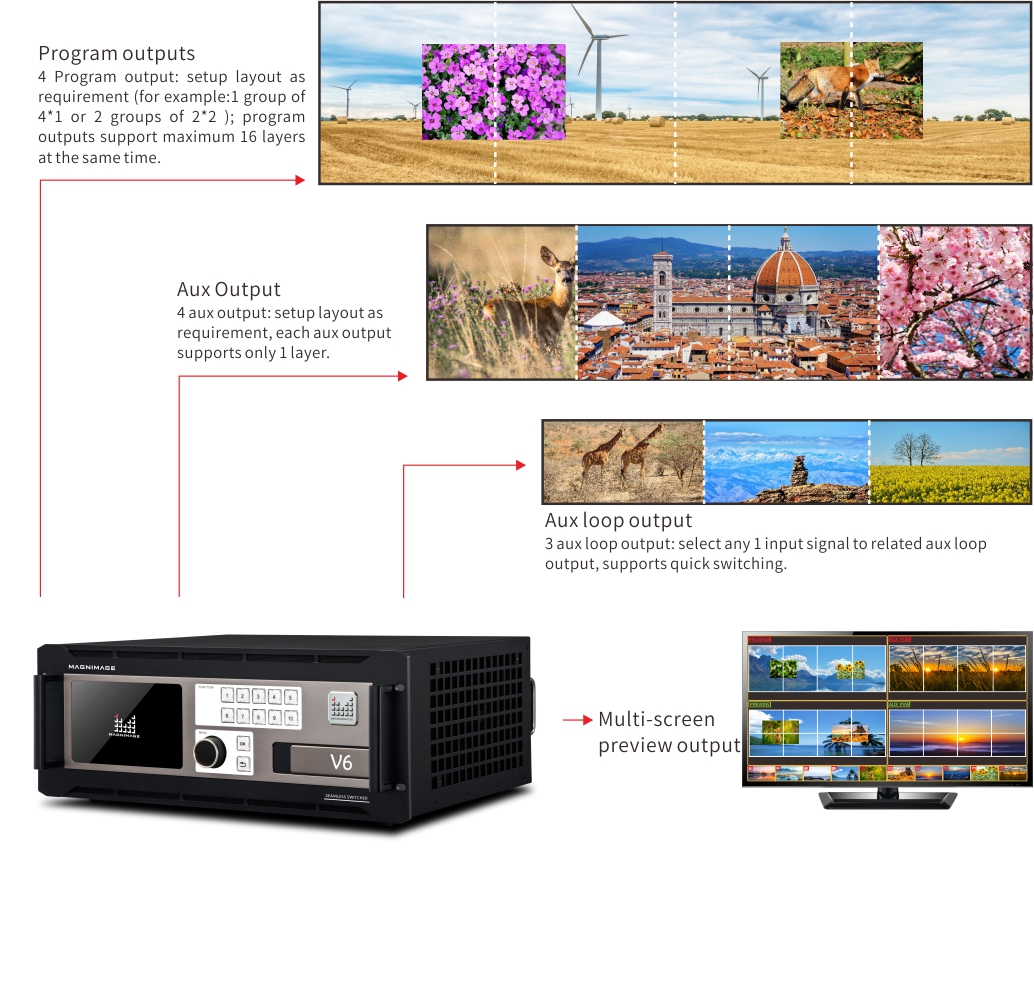

    Puertos de salida

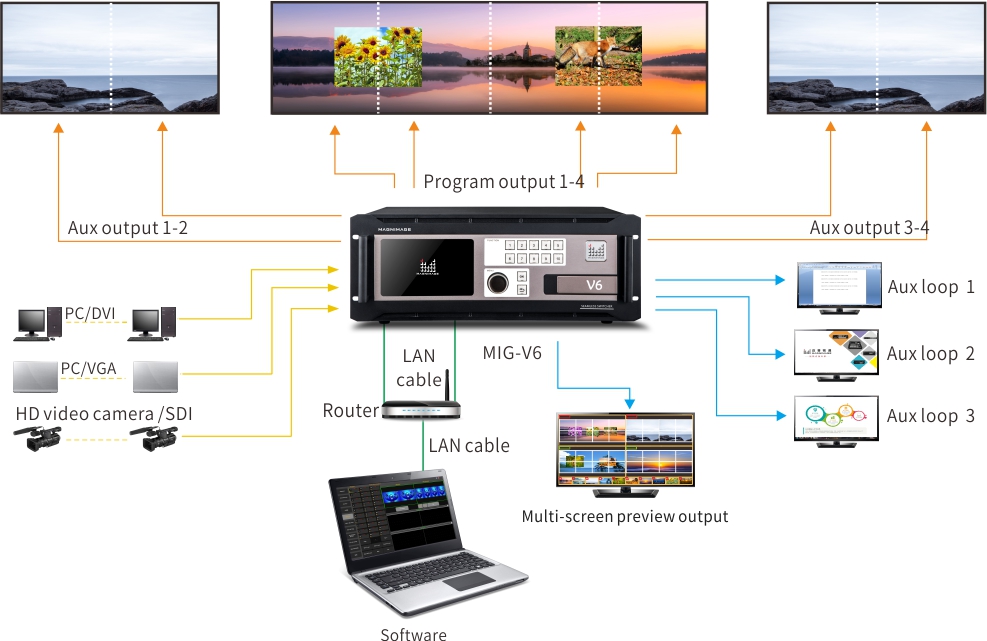

    V6 coopera con el software

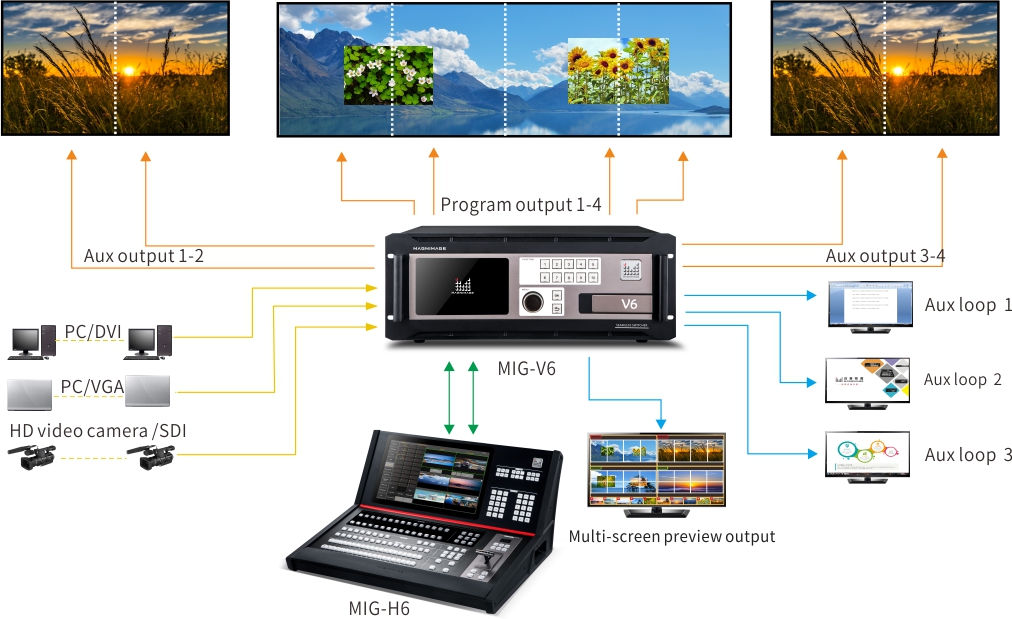

    V6 coopera con H6


    Proyección V6 mezcla de mosaico

    El tamaño de fusión de cada puerto de salida, la posición, la dirección de fusión, la velocidad de gamma se pueden configurar por separado, es aplicable tanto para la salida del programa como para la salida auxiliar; cada V6 admite un máximo de 8 proyectores para mezclar mosaicos.



    Technical parameters



    Input card specification

    Input card type Ports Channels Resolution specification
    MAG.V-INVGA VGA 4 VESA
    MAG.V-INDVI DVI 4 VESA
    MAG.V-INSDI SDI 4 480i,576i,720p,1080i/p(3G SDI)
    MAG.V-INHDMI HDMI 4 EIA/CEA-86 standard,meets the HDMI-1.3 standard
    MAG.V-INSDI/VGA SDI,VGA SDIx2,VGAx2 SDI support 480i,576i,720p,1080i/p(3G SDI)   VGA support VESA
    MAG.V-INDP12 DP,HDMI DP×1,HDMI×1 3840×2160/60Hz and customized output resolution





    Output card specification

    Output card type Ports Channels Resolution specification
    Program output DVI 4 1920×1080/60Hz
    Aux output DVI 4 1920×1080/60Hz
    Aux loop output DVI 3 1920×1080/60Hz
    Multi-screen preview output DVI 1 1920×1080/60Hz

    Overall unit specifications



    Power supply 100-240V AC 50/60Hz
    Power consumption 620W
    Product dimensions 482.6X 371.5 X 177.0mm
    N.W 16.5Kg





    Specifications

    User manual X 1   Power cable X 2   DVI  cable X 2   USB disk X 1   Quality certificate X 1

    HDMI cable X 1    DP cable X 1  LAN cable X 2
