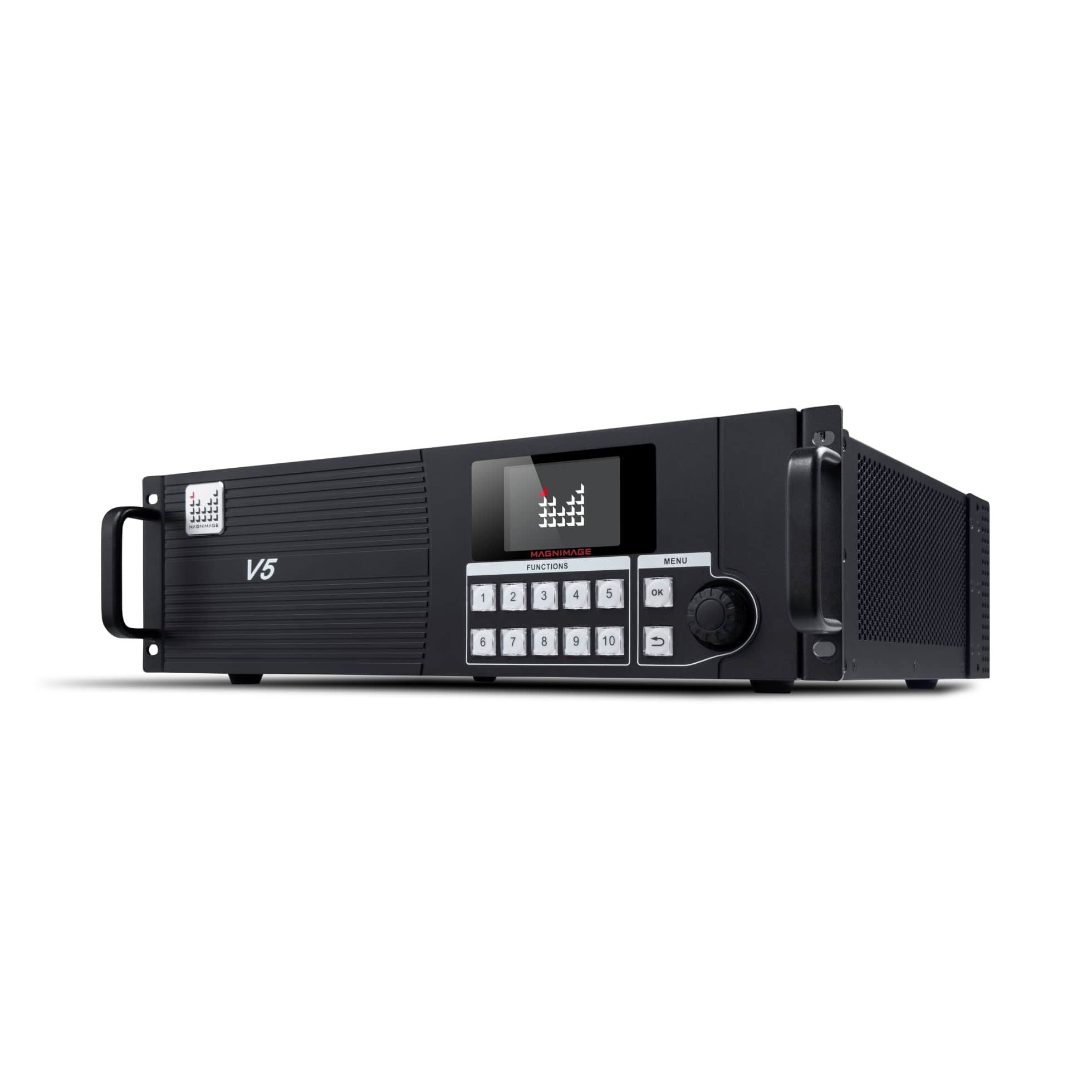

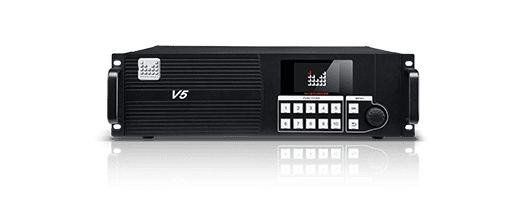

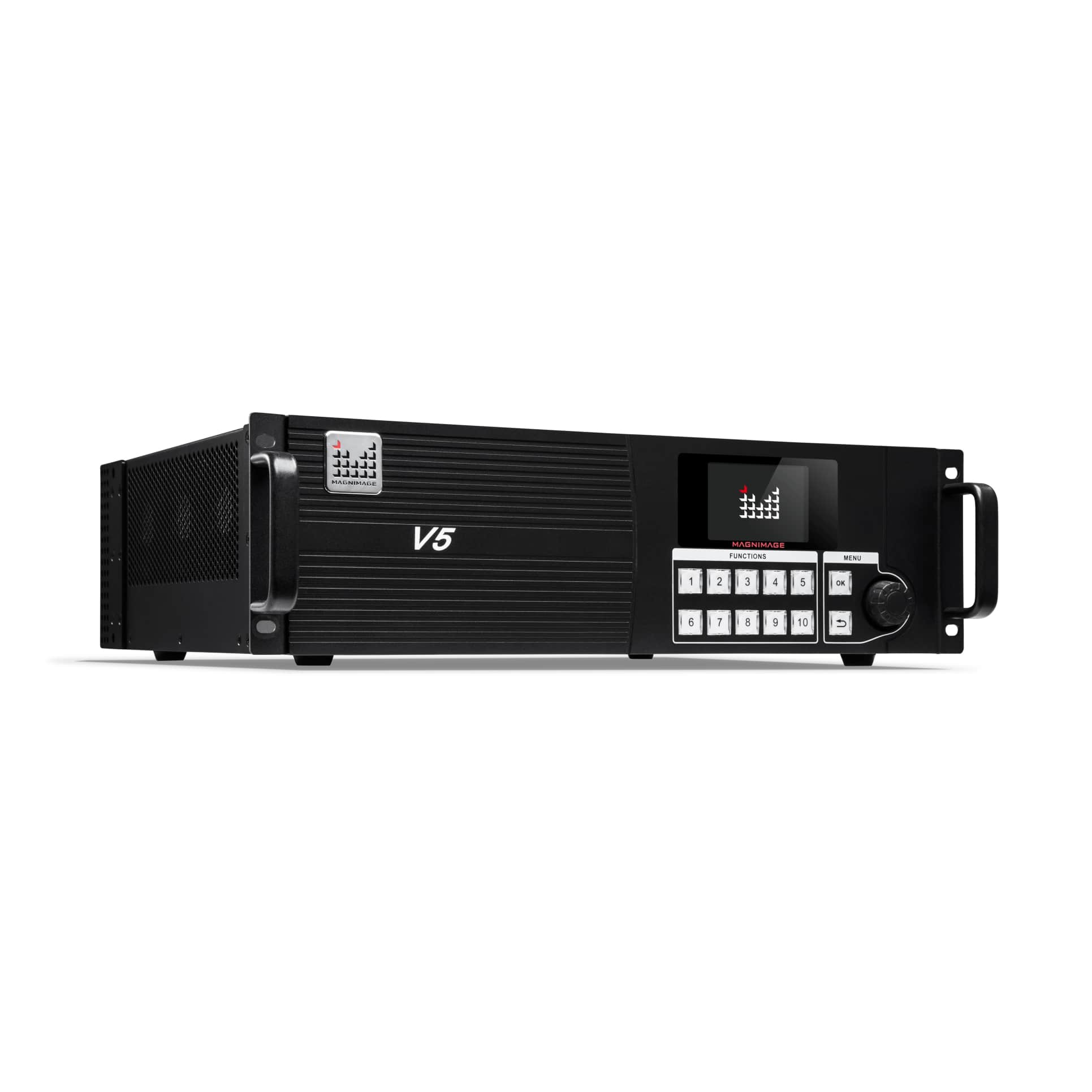

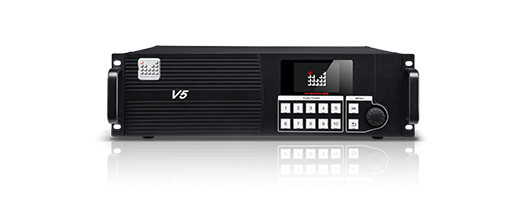

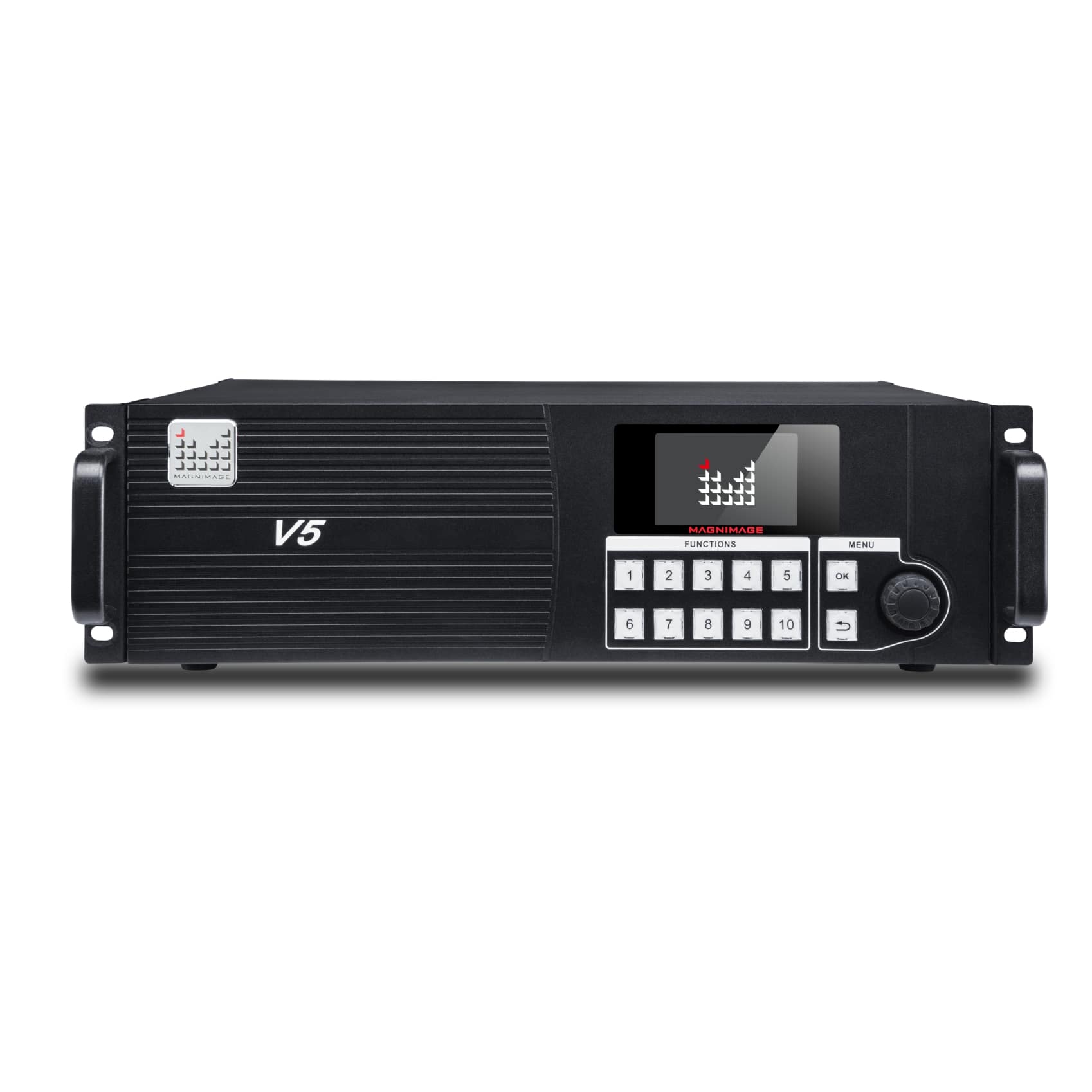

MAG.V5

MAG.V5 es el último conmutador de video sin interrupciones de Magnimage de alto rendimiento, que utiliza una gran estructura de hardware y FPGA de alta velocidad de almacenamiento con matriz de bus digital de alta velocidad, que tiene un procesamiento RBG de 24 bits / 60 Hz.

Integrado en un núcleo de zoom de alto rendimiento, MAG.V5 admite empalmes sin problemas de salida de pantallas múltiples, hace que la señal de salida sea más clara, delicada, colorida y asegura la señal de salida sincrónica y sin latencia. Adopta entrada de matriz mixta, varias opciones de módulos personalizados de entrada 4K, 2K, admite 4K * 2K / 60Hz entrada 4: 4: 4, entrada 8K * 1K / 60Hz y vista previa en tiempo real a la señal de entrada y salida a través de vista previa multipantalla.

Coopera con consolas como MAG.H8, MAG.H6, puede realizar el cambio de entrada / salida entre múltiples capas y escenas, fue ampliamente utilizado en exposiciones de automóviles, conferencias de negocios y espectáculos escénicos, etc.

    Consultar disponibilidad




      Consultar precios

      Descripción

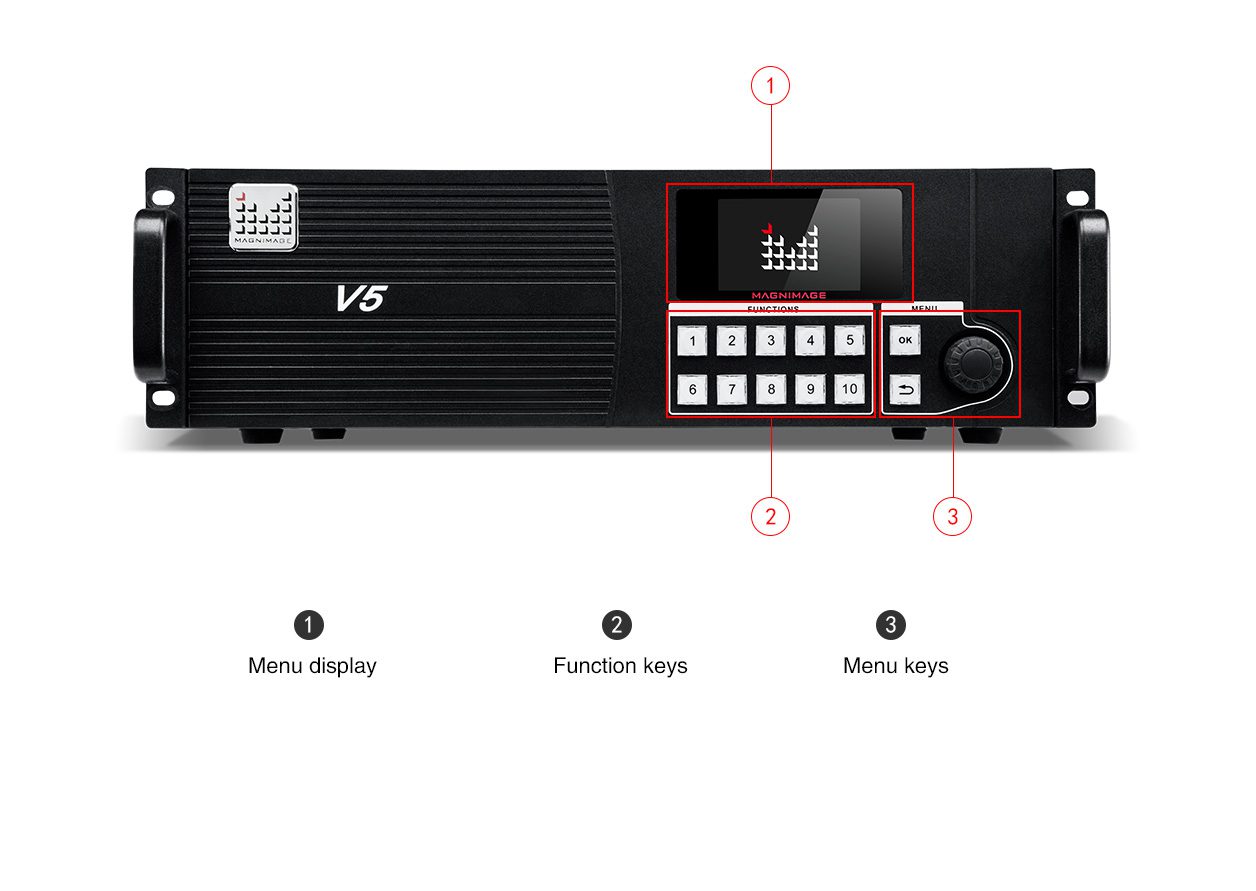

      Presentación

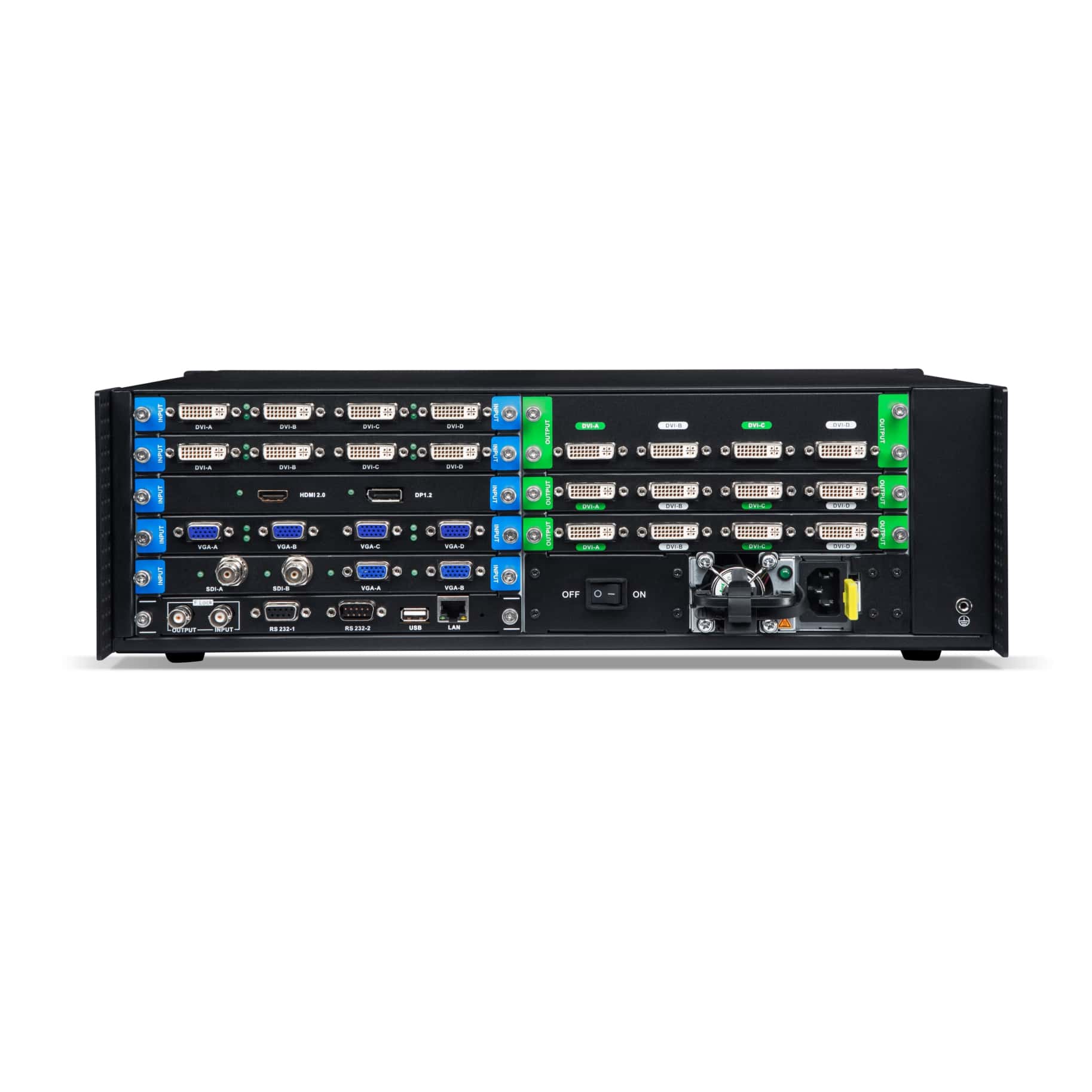

      Puertos de entrada

      Las 5 ranuras de entrada le permiten construir la máquina según su aplicación. Las opciones 2K incluyen DVI, HDMI, VGA, SDI y tarjeta mixta VGA / SDI. Las opciones 4K incluyen tarjeta DP y tarjeta mixta DP / HDMI.


      Puertos de salida


      V5 coopera con la computadora

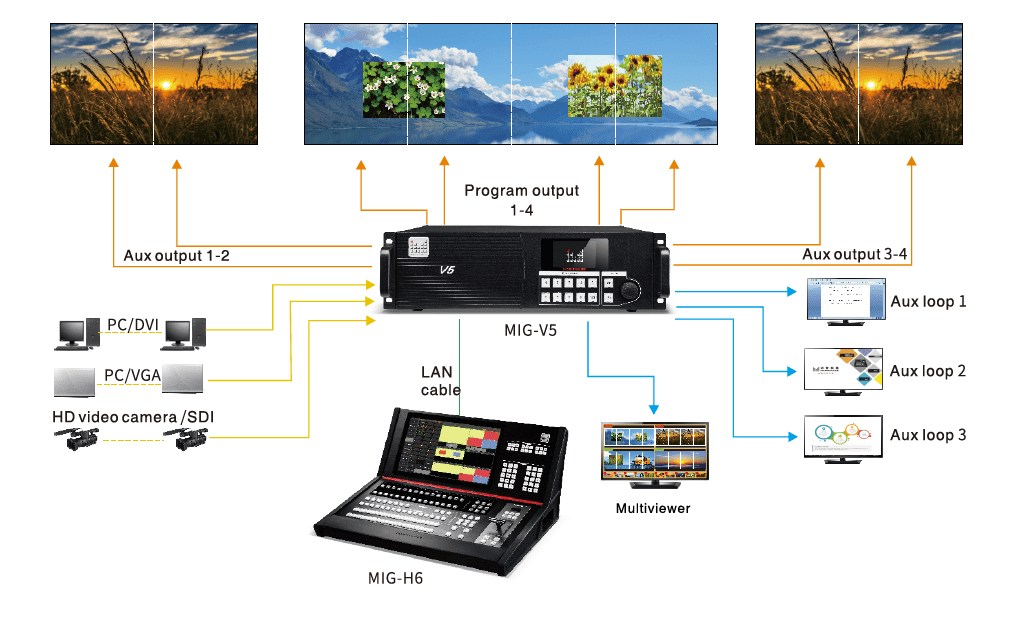

      V5 coopera con H6

      V5 coopera con MAG.EXK200

      Proyección V5 mezcla de mosaico



      El tamaño de fusión de cada puerto de salida, la posición, la dirección de fusión, la velocidad de gamma se pueden configurar por separado,

      es aplicable tanto para la salida del programa como para la salida auxiliar;

      cada V5 admite un máximo de 8 proyectores para mezclar mosaicos.



      Technical Specification

      Type MAG.V5
      Video outputs Totally12 outputs:
      ·4 program outputs(DVI ports/ support 1920×1080/60Hz)
      ·4 Aux outputs(DVI ports/ support 1920×1080/60Hz)
      ·3 Aux loop outputs(DVI ports/ support 1920×1080/60Hz)
      ·1 Multiviewer output(DVI ports/ support 1920×1080/60Hz)
      Video inputs 55 input cards, each card up to 4x 1920×1080/60Hz, 2x 3840×1080/60Hz or 1x 3860×2160/60Hz input.
      Standard configure with 3 input  cards of custom type.

      Input card type Port type Port quantity Resolution
      VGA RGBHV 4 1920×1080/60Hz
      DVI DVI-D 4 1920×1080/60Hz and EDID management
      HDMI HDMI1.3 4 1920×1080/60Hz and EDID management
      2SDI+2VGA 3G SDI, RGBHV 4 1920×1080/60Hz
      SDI 3G SDI 4 1080i/60Hz,1080P/60Hz
      DP DP1.1 2 3840×1080/60Hz and EDID management
      2SDI+2DVI 3G SDI, DVI-D 2+2 1920×1080/60Hz
      HDMI(4K)+DP(4K) HDMI2.0,DP1.2 1 3840×2160/60Hz and EDID management
      DP support 8K×1K/60Hz input
      Power voltage 100-240V
      Power frequency 50/60Hz
      Operation temperature 0~45℃
      Chasis N.M.(KG) 9.6
      Overall power consumption(W) 180
      Dimension(mm) 482.6×371×133



      Accessories includede



      Power cable X 1   DVI cable X 1    LAN cable X 1  USB disk X1    User manual X1

      Quality certificate X 1



      Magnimage MAG.V5 brief Descargar
