MAG.V4.A/B/C

El conmutador MAG.V4 está compuesto por el host MAG.V4 y la consola MAG.H1; solo MAG.H1 puede controlar hasta 9 hosts MAG.V4. El host MAG.V4 de alto rendimiento adopta un algoritmo avanzado de 12 bits, y hace que la imagen sea más clara, delicada y colorida, y asegura la reducción y la sincronización de la señal de salida. Una sola máquina admite la capacidad de salida de hasta 3840 * 1080 píxeles, y admite 1 vista previa multipantalla y 1 vista previa auxiliar. Puede realizar un cambio de fundido de 8 a 8 capas, la matriz incorporada admite 12 entradas y puede expandir 20 entradas con vista previa en vivo completa de todas las fuentes de entrada. Cuando V4 funciona con H1, puede realizar una gran pantalla de video de pared LED, conmutación de múltiples escenas y múltiples capas, funciones de copia de seguridad, y se aplica ampliamente en eventos de auto show, conferencias, lanzamientos de productos, shows de escenarios, etc.

El host MAG.V4 adopta la arquitectura de hardware en base a una matriz FPGA de alta velocidad y capacidad, y una matriz de bus digital. Para todo tipo de fuentes de entrada, V4 garantiza la recuperación de la señal original al adoptar procesadores internos RGB de 24 bits / 60Hz, garantiza una salida de imagen de alta calidad sin demora y admite el empalme sin fisuras para salidas multipantalla utilizando un motor de escalado de imagen de alto rendimiento incorporado. MAG.V4 admite varias fuentes de entrada, incluidas DVI, VGA, HDMI, SDI y admite la gestión de EDID para las fuentes de entrada. Todos los conmutadores de pared de video de la serie están diseñados con modularidad asociativa estándar incorporada, que admite la actualización en línea y el control remoto de Internet, lo que hace que los soportes técnicos y el mantenimiento posventa sean convenientes.

    Consultar precios

    Descripción

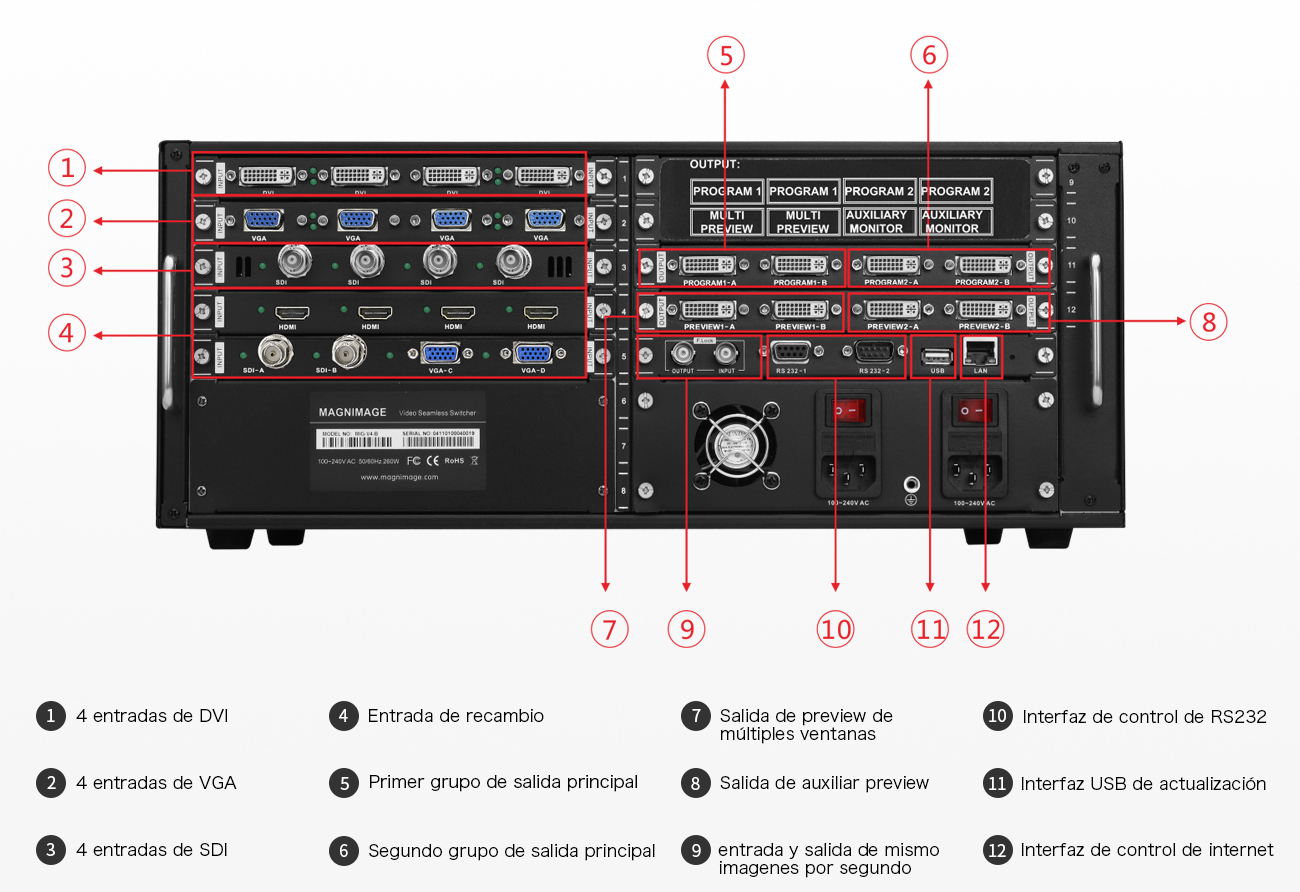

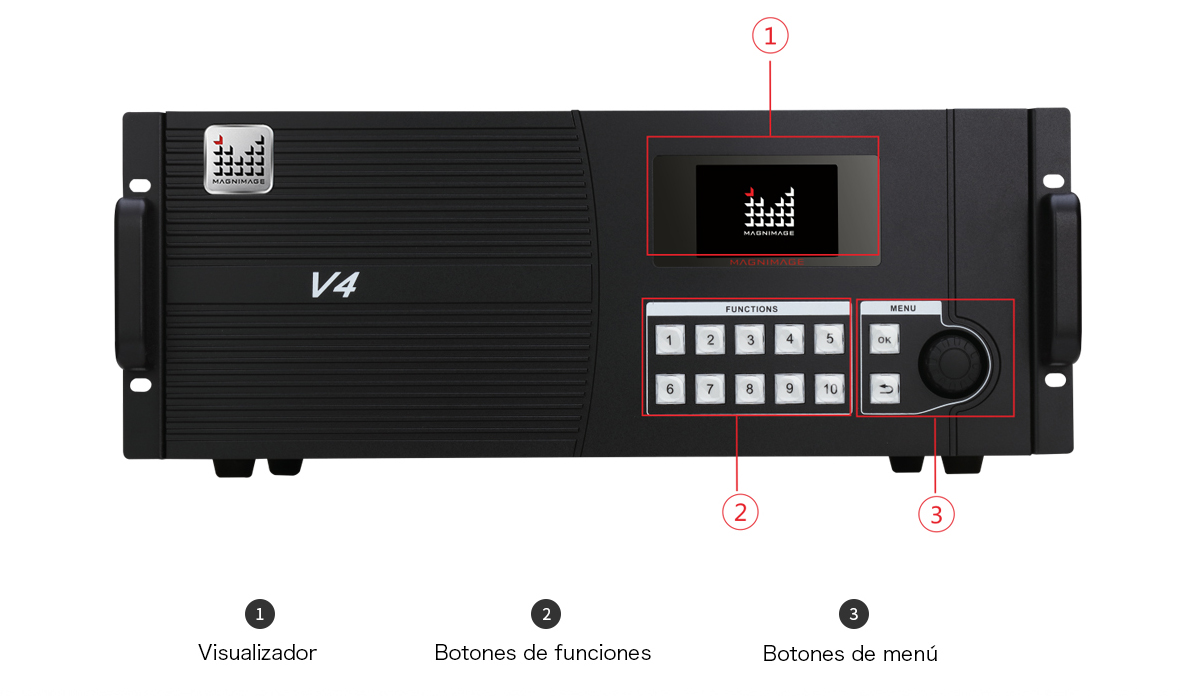

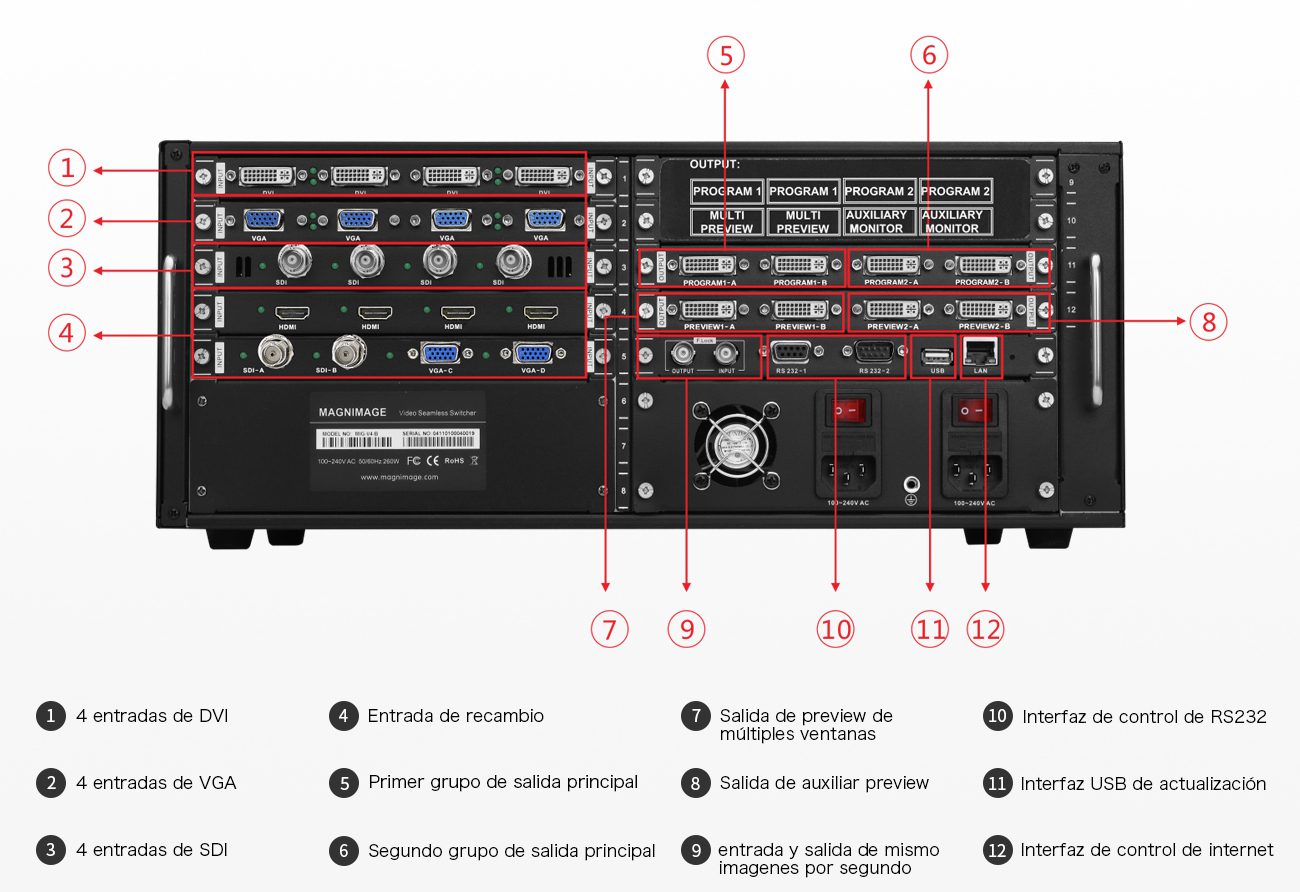

    Introducción de panel delantero y trasero

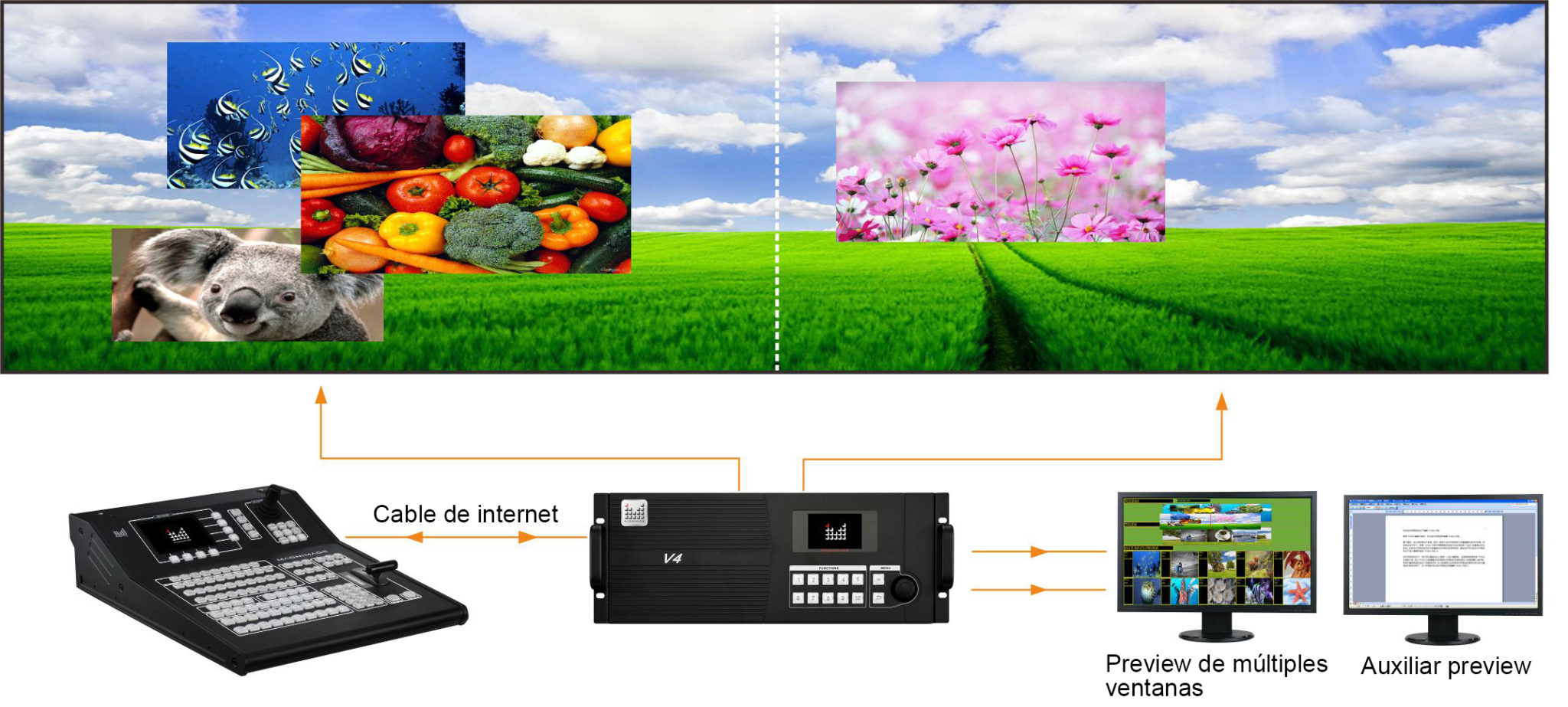

    Función de juntamiento y de auxiliar preview

    2 grupos de salida principal, por medio de cambiarse las posiciones originales, pueden realizarse juntamiento horizontal o vertical.Con función de auxiliar preview, pueden leer discuroso con anticipación, ayudan a conferenciantes.

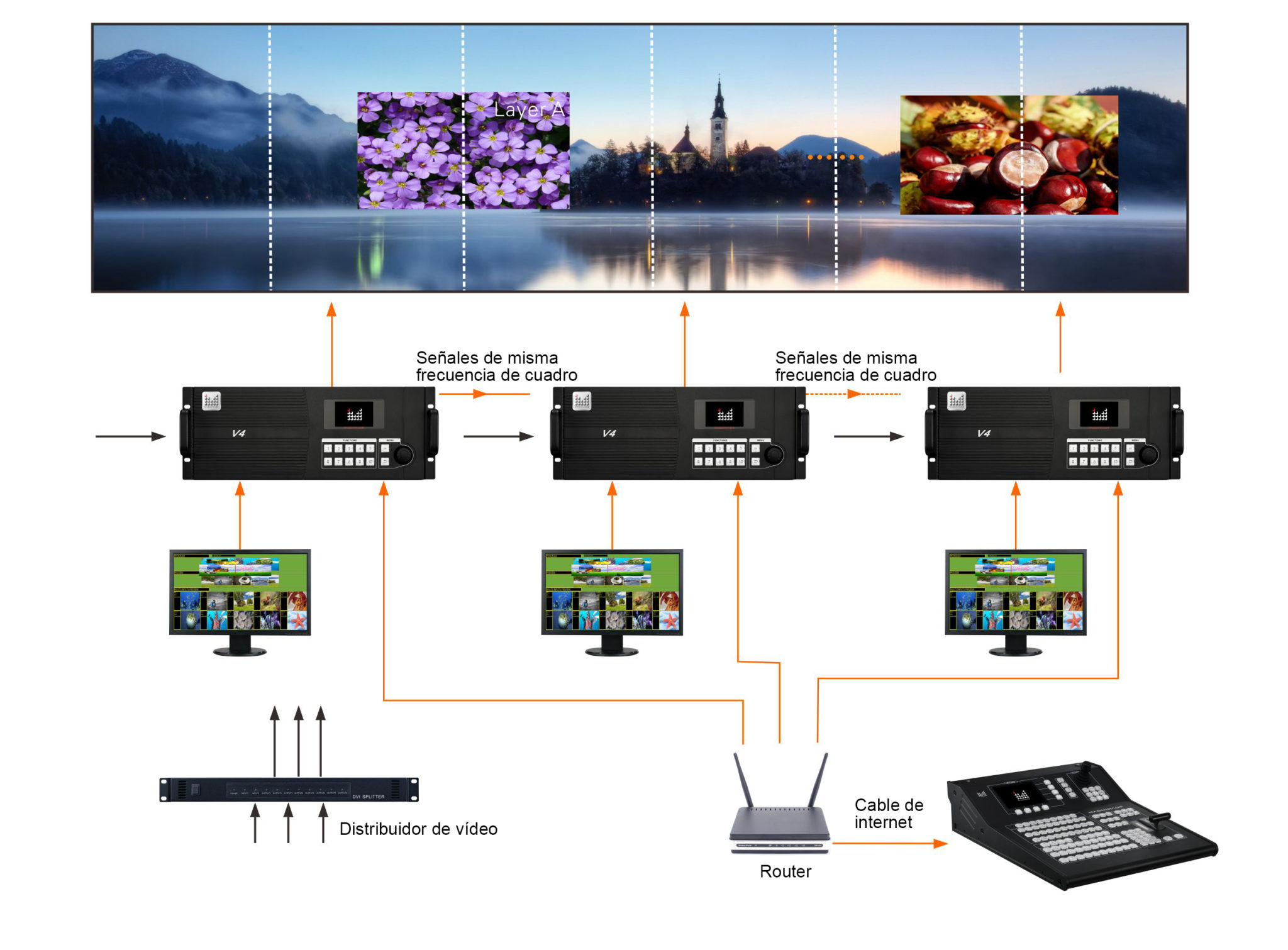

    Juntamiento de múltiples unidades

    Usa distribuidor de vídeo para distribuir las señales a dos precesadores, y se divide en dos grupos.Por medio de cambiar procesador, pueden conectarse múltiples procesadores, con que puede ajustar y guardar los datos,guardar y cargar modelos en múltiples unidades al mismo tiempo, realizan cambio de imágenes de múltiples unidades fácilmente

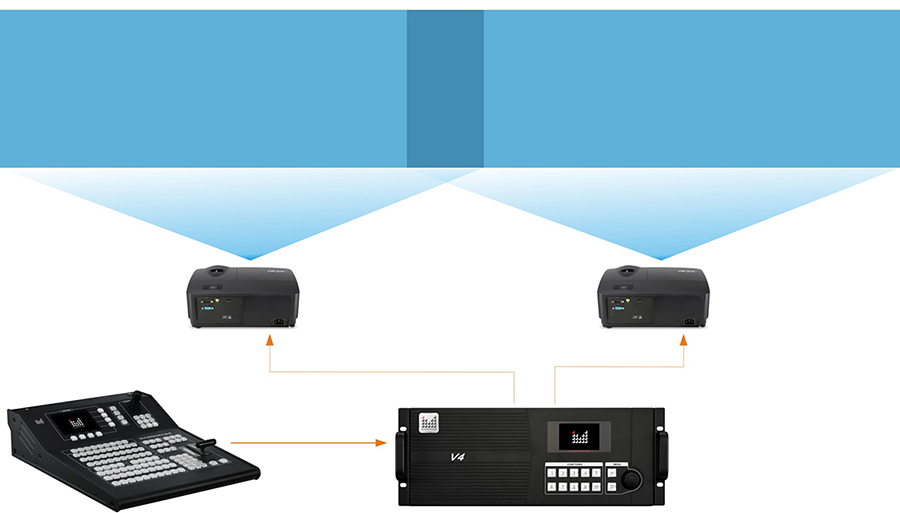

    Función de fusión de borde de proyección

    Un V4 puede realizar juntamiento de dos retroproyectores por medio de función de fusión de borde de proyección, cambiar posición, tamaño y transparencia de borde de fusión, muestra imágenes perfectamente



    Technical Specification



    Input Indicators

    Input Board Port Amount Resolution Standard
    MAG.V-INVGA VGA 4 VESA
    MAG.V-INDVI DVI 4 VESA
    MAG.V-INVGA SDI 4 480i,576i,720p,1080i/p(3G SDI)
    MAG.V-INHDMI HDMI 4 HDMI-1.3
    MAG.V-INSDIVGA SDI,VGA SDIx2,VGAx2 support SDI of 480i,576i,720p,1080i/p(3G SDI) support VGA of VESA





    Output Indicators

    Output Board Port Amount Resolution Standard
    Program DVI 2×2 1920×1080/60Hz
    Preview DVI 1×2 1920×1080/60Hz
    Auxiliary Preview DVI 1×2 1920×1080/60Hz

    Remarks: 2×2 mean 2 group of DVI ports. The second port is the backup of second port in each group.

    Unit Specification

    Power Supply 100-240V AC 50/60Hz
    Consumption 260W
    Operating Temperature 0~45℃
    Product Dimension 482.6X 371.0 X 177.0mm
    Net Weight 14.6Kg



    MAG.V4 Series Model

    Model Input
    MAG.V4-A 4DVI,4VGA,4SDI
    MAG.V4-B 8DVI,4SDI
    MAG.V4-C 4DVI,4SDI ,4HDMI
    MAG.V4-D 4DVI,2VGA,2SDI,4HDMI
    MAG.V4-E 8DVI,2VGA,2SDI
    MAG.V4-F 4DVI,6VGA,2SDI

    Remarks: There 2 more input slots for each model.



    Extended Input Board

    Model Input
    MAG.V-DVI 4DVI
    MAG.V-VGA 4VGA
    MAG.V-HDMI 4HDMI
    MAG.V-SDI 4SDI
    MAG.V-SDIVGA 2SDI,2VGA



    Accessories

    Instruction X 1    Power Cable X 1     DVI Cable X 2    USB X1    Certification X1
