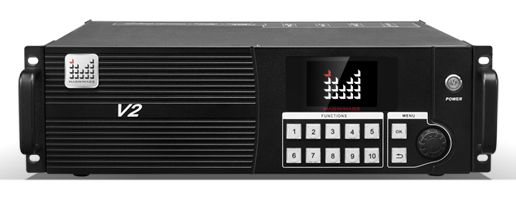

MAG.V2

El host de conmutación de video de alto rendimiento MAG.V2 adopta una avanzada interna! Algoritmo de 12 bits, y hace que la imagen sea más clara, más delicada y colorida. También garantiza la reducción y la sincronización de la señal de salida. El host único admite una salida de un canal, puede admitir 1920 * 1080 píxeles y es compatible con una vista previa de pantalla múltiple. El terminal de entrada tiene una matriz de video integrada, la configuración estándar admite 8 entradas (opcional), el número máximo de entradas se puede extender a 12 y puede lograr el bloqueo de sincronización de la señal de entrada para garantizar la sincronización de la salida de la señal. El host MAG.V2 funciona con el control de consola MAG.H2 / MAG.H1, puede lograr un cambio de fundido entre 4 capas en el programa y 4 capas en la vista previa.

Puede lograr una pantalla de empalme de pantalla LED de gran tamaño, conmutación de múltiples imágenes, conmutación de múltiples escenas, función de copia de seguridad. Se ha utilizado ampliamente en exposiciones de automóviles, convenciones, conferencias de lanzamiento de productos, rendimiento de escenarios, etc. El host MAG.V2 adopta una gran capacidad de matriz FPGA y matriz de bus digital de alta velocidad como marco de hardware básico, para cada tipo de señal de entrada, ¡interna! el proceso adopta RGB 24 bits / 60Hz, mientras que con un motor de compresión de alto rendimiento incorporado, admite el empalme sin fisuras de la salida de pantalla múltiple, lo que hace que las imágenes de salida sean más claras, suaves y sin demora. El host MAG.V2 admite entradas de señales múltiples, incluidas OVI, VGA, HOMI, SOi, y puede lograr la gestión de la señal de entrada EOIO. Los productos de la serie AII están equipados con un módulo de servicio postventa que admite la actualización de USB y el control de red. Es muy conveniente para el soporte técnico y el mantenimiento postventa.

    Consultar precios

    Descripción

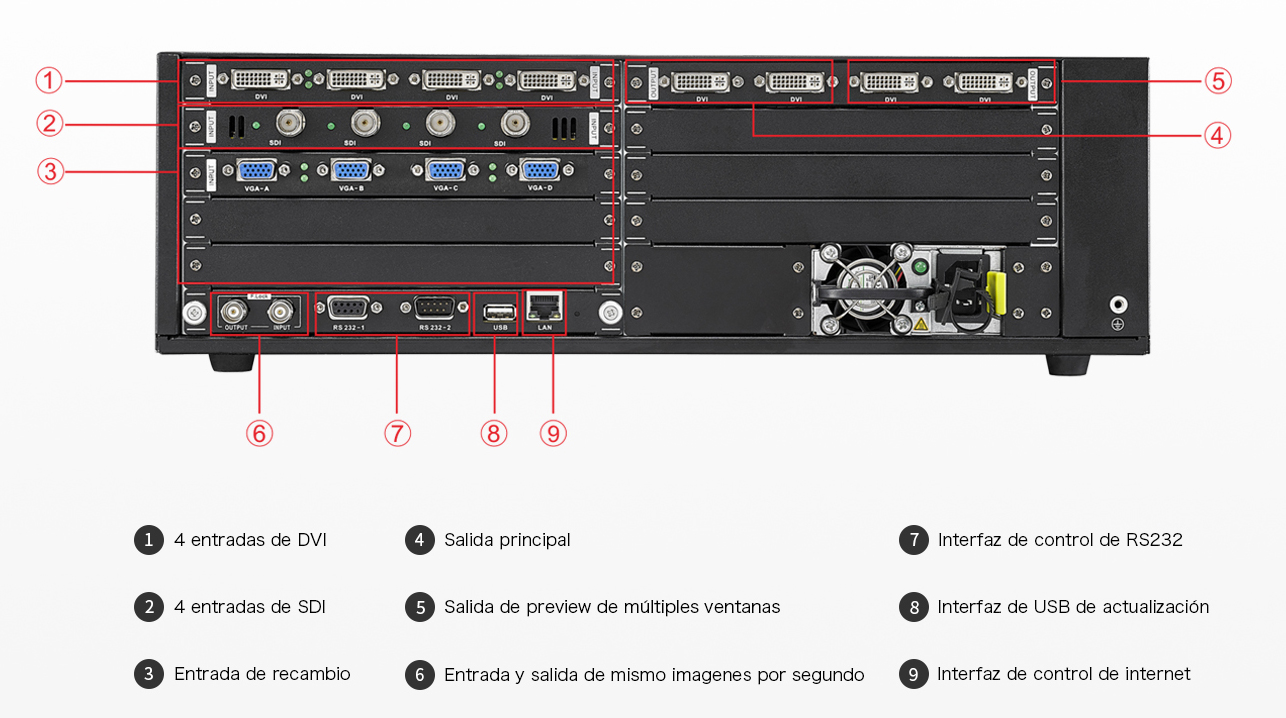

    Introducción de panel delantero y trasero


    Observación: ① y ② son zonas de entradas entandares, ③ es zona de entrada de recambio

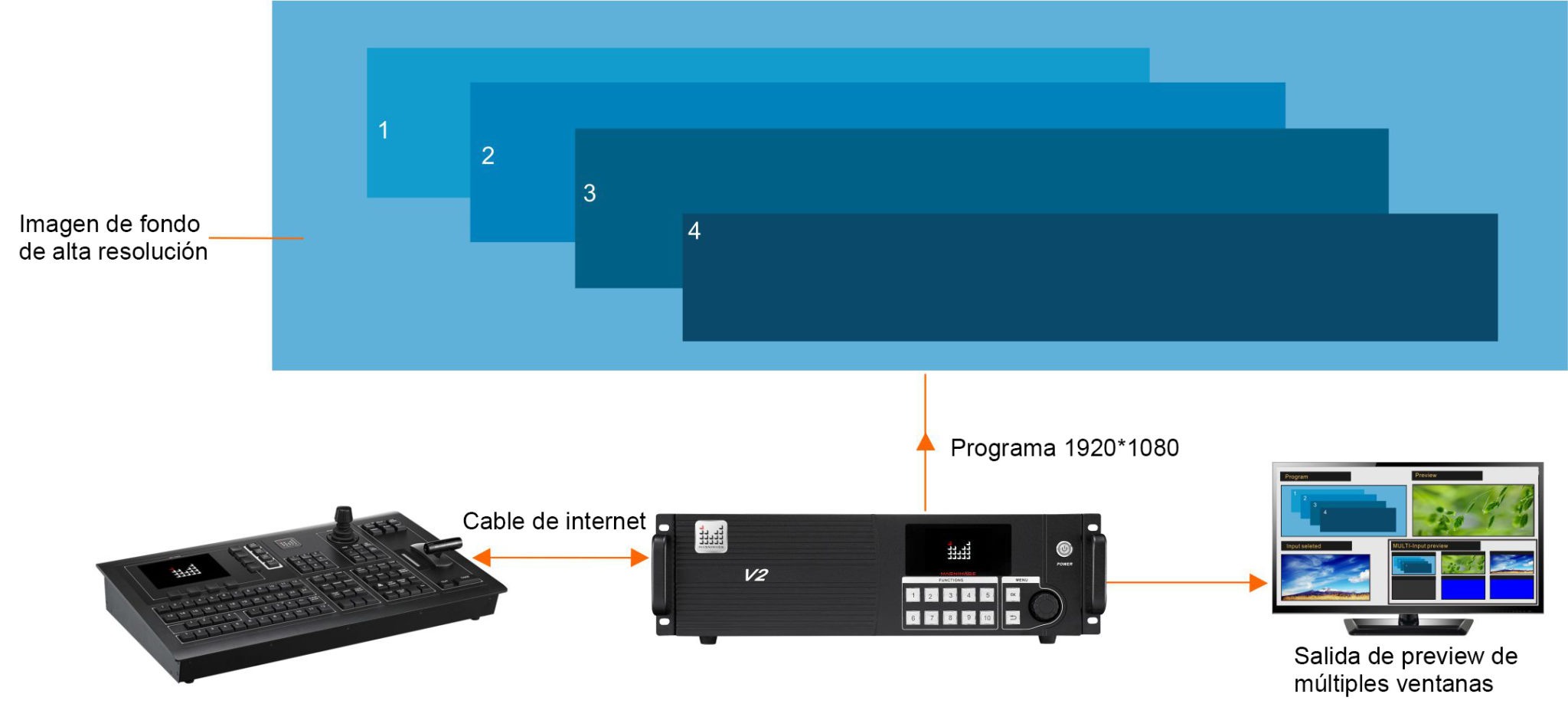

    Aplicación de single unidad

    Una unidad puede ofrecer 4 imágenes móviles y una imagen de fondo de resolución alta, con la función de preview de múltiples ventanas puede vigilar todas las señales de entrada.

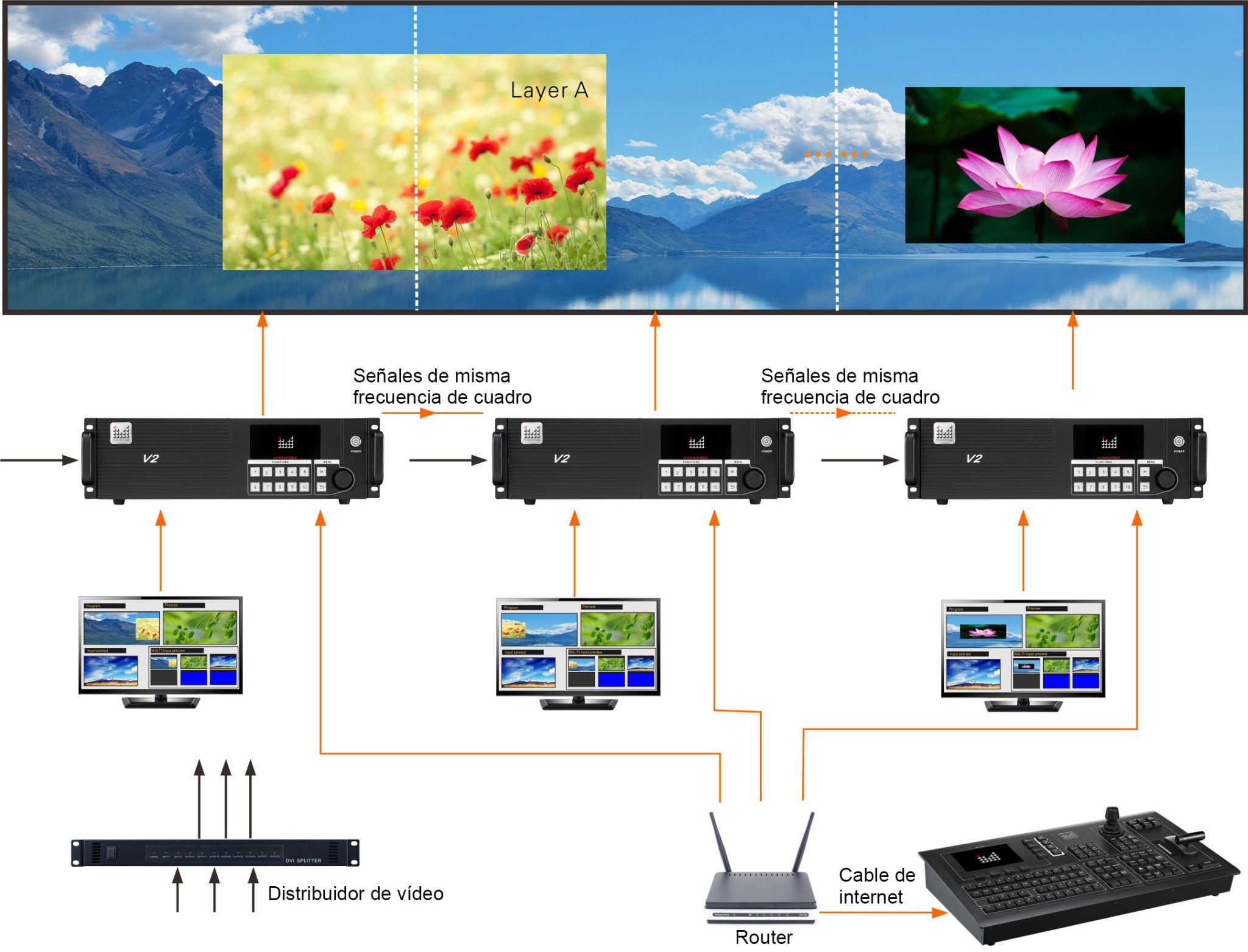

    Juntamiento de múltiples unidades

    Usa distribuidor de vídeo puede transmitir señales a dos V2, se divide en grupos, puede conectarse múltiples V2, con que realizan juntamiento de cabinets, cambio de imágenes de múltiples unidades fácilmente



    Technical Specification



    Input Indicators

    Input Board Port Amount Resolution Standard
    MAG.V-INVGA VGA 4 VESA
    MAG.V-INDVI DVI 4 VESA
    MAG.V-INVGA SDI 4 480i,576i,720p,1080i/p(3G SDI)
    MAG.V-INHDMI HDMI 4 HDMI-1.3
    MAG.V-INSDIVGA SDI,VGA SDIx2,VGAx2 support SDI of 480i,576i,720p,1080i/p(3G SDI) support VGA of VESA



    Output Indicators

    Output Board Port Amount Resolution Standard
    Program DVI 1×2 1920×1080/60Hz
    Preview DVI 1×2 1920×1080/60Hz

    Remarks: 1×2 mean 2 group of DVI ports. The second port is the backup of second port in each group.



    Unit Specification

    Power Supply 100-240V AC 50/60Hz
    Consumption 160W
    Operating Temperature 0~45℃
    Product Dimension 482.6X 371.0 X 133.0mm
    Net Weight 12.6Kg



    MAG.V2 Series Model

    Model Input
    MAG.V2-A 4DVI,4SDI,1 extended slot
    MAG.V2-B 8DVI,1 extended slot
    MAG.V2-C 4DVI,4VGA,1 extended slot
    MAG.V2-D 4DVI,4HDMI
    MAG.V2-E 4DVI,2VGA,2SDI

    Remarks: There 1 more input slots for each model.



    Extended Input Board

    Model  Input
    MAG.V-DVI 4DVI
    MAG.V-VGA 4VGA
    MAG.V-HDMI 4HDMI
    MAG.V-SDI 4SDI
    MAG.V-SDIVGA 2SDI,2VGA



    Accessories

    Instruction X 1   Power Cable X 1    DVI Cable X 2   USB X1

    Certification X1   Disk X 1
