La serie MAG.CL9600 es el último controlador de pared de video de hardware puro de Magnimage. Con un motor de escalado de alto rendimiento, es capaz de crear pantallas mosaico sin fisuras de capas múltiples y de píxel a píxel. Basado en la matriz FPGA avanzada y en la matriz de bus digital de alta velocidad, su capacidad de procesamiento de RGB a 24 bits / 60Hz emitirá perfectamente cualquier video o imagen con una latencia muy baja. Está diseñado para monitoreo de seguridad, administración administrativa, comando militar, exhibición, oficina de investigación y educación y conferencia multimedia.

En la parte de entrada, puede personalizar la máquina con diferentes opciones de entrada de DVI, HDMI, SDI, DP e cámara IP. Admite la entrada 4K x 2K / 60Hz y la gestión de EDID.

En la parte de salida, admite una resolución de salida personalizada, hasta 12 capas por canal de salida, roaming de capa, mosaico de diferentes píxeles de pantalla, ahorro de fondo. Estas funciones hacen que MAG.CL9600 sea una gran solución para una instalación fija grande de LCD / DLP / LED / proyector mosaico.

    Consultar precios

    Descripción

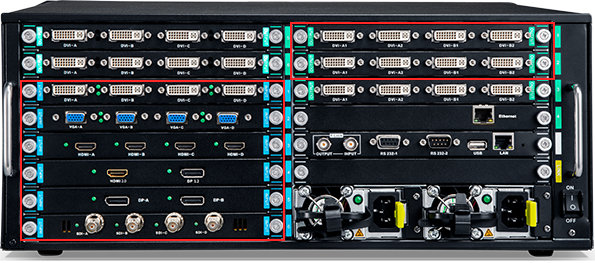

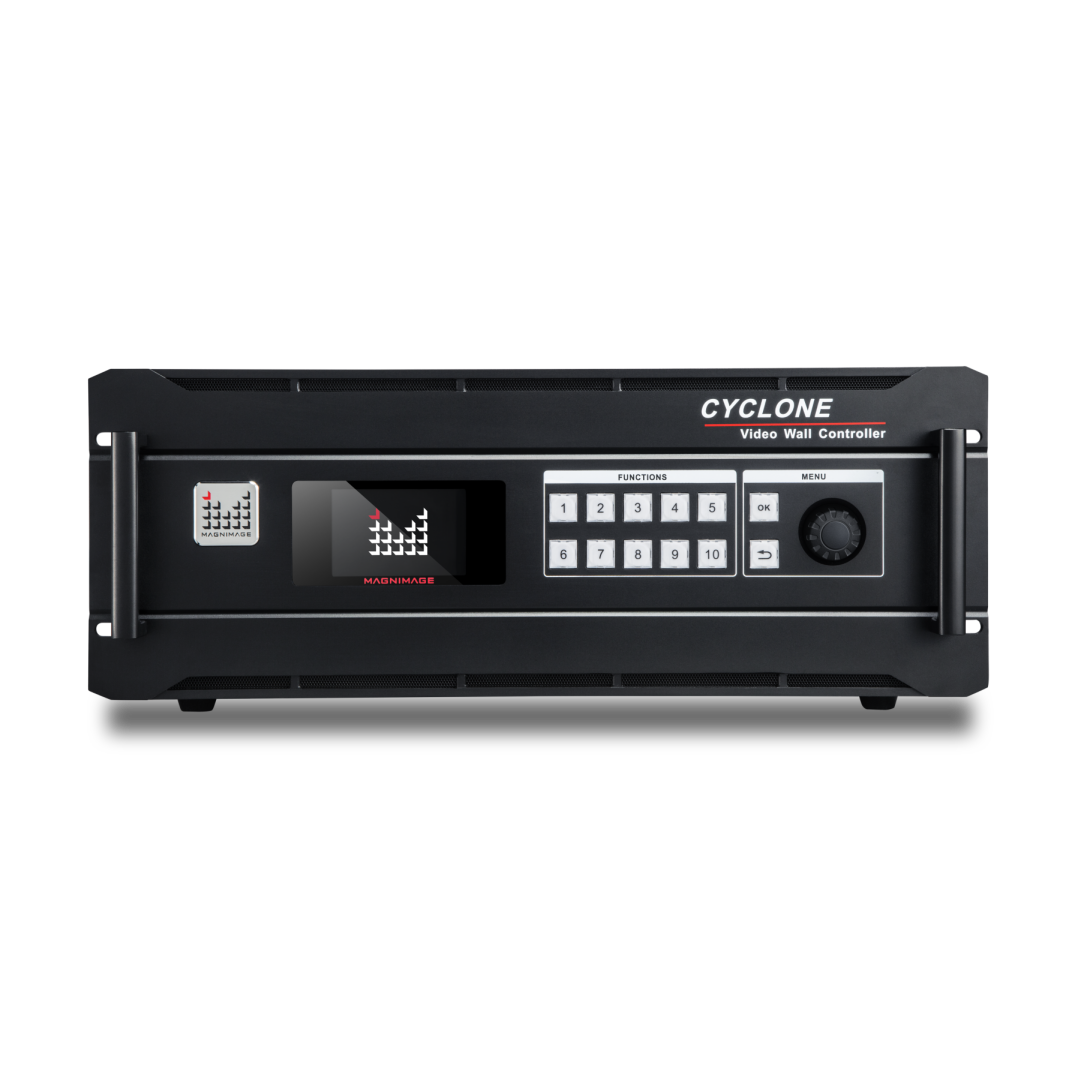

    Presentación del panel

     width=



     width=



    4K × 2K 4: 4: 4

    El controlador de video wall MAG.CL9600 tiene 2 tipos de puerto de entrada 4K: HDMI y DP, cada uno de ellos admite entrada 4K * 2K / 60 Hz  , la imagen / video tendrá una definición más alta, mucho más color real

     width=

    Mosaico sin costuras y división para cabinet LED de alta resolución

    Conecte la salida de la máquina al envío de tarjetas, con la función de resolución de salida personalizada, para mostrar fácilmente una
    resolución súper grande en la pantalla LED. El MAG.CL9604 individual admite hasta 24 cabinets de empalme, sincronización perfecta, el mismo
    marco, sin rasgaduras. Admite entrada DP, HDMI 4K * 2K a 60 Hz, cabinet de alta resolución de píxel a píxel fácilmente

     width=

    Sin pérdida de cuadros

     width=

    Sin desgarro de imagen

     width=

    Monitoreo de IP en tiempo real

    Conecte el puerto Ethernet de la máquina, el puerto LAN y la computadora superior a la misma LAN (enrutador), luego todas
    las imágenes de la fuente de entrada y salida se pueden monitorear en tiempo real, en el software de control

     width=

    Diseño de Módulo Estándar

    Es un módulo diseñado para entrada y salida
    . Puede elegir la configuración de acuerdo con sus necesidades.

     width=

    Salida de 6 capas independientes desde 1 DVI

    El puerto de salida DVI único admite 6 capas independientes y 1 imagen HD de fondo al mismo tiempo; El
    tamaño, la posición, la parte superior o inferior de la capa se pueden personalizar; matriz de video de entrada incorporada,
    cualquier fuente se puede visualizar en cualquier capa

     width=

    Mosaico de mezcla de bordes para proyectores

    Soporte de una sola máquina hasta 24 proyectores trabajando juntos; Con la función de empalme de fusión de bordes del proyector, el
    tamaño, la posición y la transparencia del área de fusión se pueden personalizar.

     width=
     width=



    Chassis specification

    Chasis 4U 8U 14U 19U
    Input channels 24 48 72 148
    Output channels 24 36 72 72
    Power voltage 110~240V
    Power frequency 50/60Hz
    Operation temperature 0~45℃
    Chasis N.W.(KG) 11.0 0.0 41.0 41.0
    Overall power consumption(W) 650 1200 1900 2500
    Dimension(mm) 482.6×371×177 482.6×355×430.5 482.6×570×645 482.6×570×880

    Input card

    Input card type Port type Port quantity Resolution
    VGA RGBHV 4 1920×1080/60Hz
    DVI DVI-D 4 1920×1080/60Hz& EDID management
    HDMI HDMI1.3 4 1920×1080/60Hz
    2SDI+2VGA 3G SDI,RGBHV 4 1920×1080/60Hz
    HDMI(4K) HDMI2.0 1 3840×2160/60Hz& EDID management
    SDI 3G SDI 4 1080i/60Hz,1080P/60Hz
    DP DP1.1 2 3840×2160/30Hz
    DP(4K) DP1.2 1 3840×2160/60Hz& EDID management
    IP H.264 2 1920×1080/60Hz
    2SDI+2DVI 3G SDI,DVI-D 2×2 1920×1080/60Hz

    Output card

    Output card type Port type Port quantity Resolution
    DVI DVI-D(4 layers) 4 1920×1080/60Hz,2560×816/60Hz,1440×1440/60Hz& EDID management
    DVI DVI-D(6 layers) 4 1920×1080/60Hz,2560×816/60Hz,1440×1440/60Hz& EDID management
    DVI DVI-D(12 layers) 2×2 1920×1080/60Hz,2560×816/60Hz,1440×1440/60Hz& EDID management
    SDI 3G SDI(6 layers) 4 1080i/60Hz,1080P/60Hz
    IP H.264 1 IP Monitoring

    Product Acessories

    Power Cable×2 DVICable×1 HDMICable×1
    DPCable×1 cable USB Disk×1
    Instruction Manual×1 Certification×1



    MAG.CL9600 Series Brief Descargar
