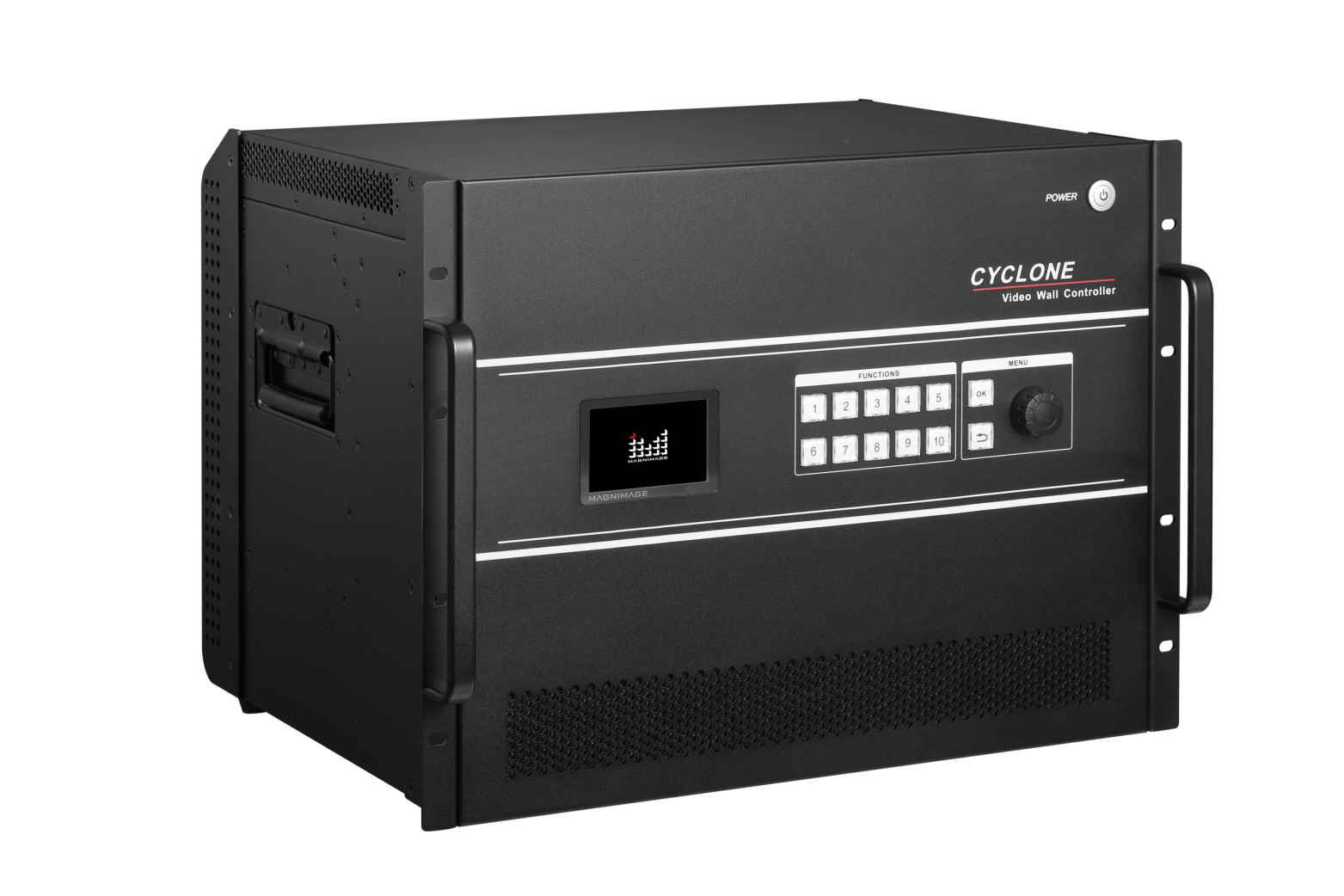

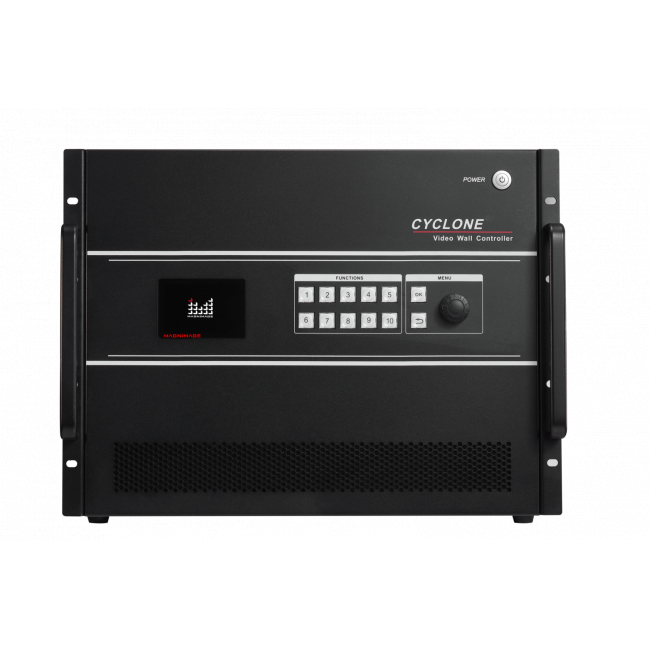

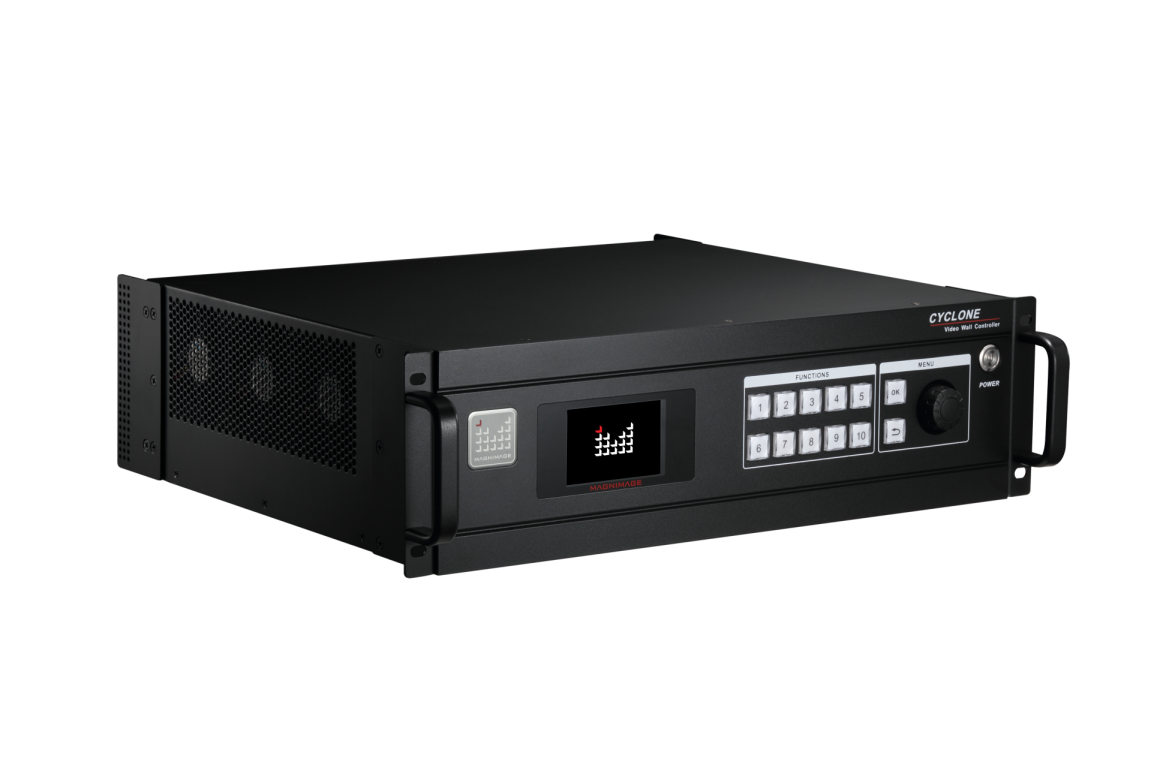

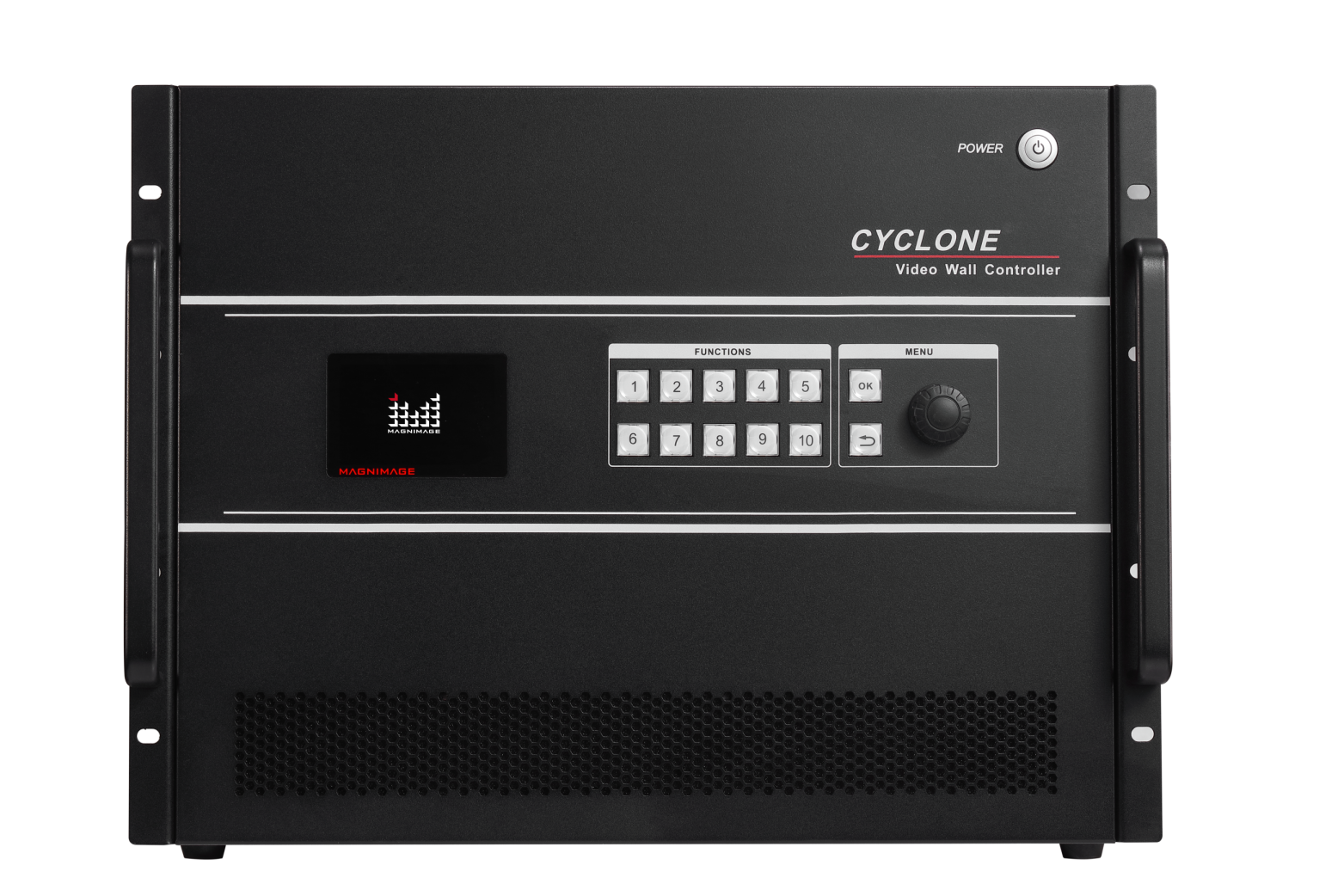

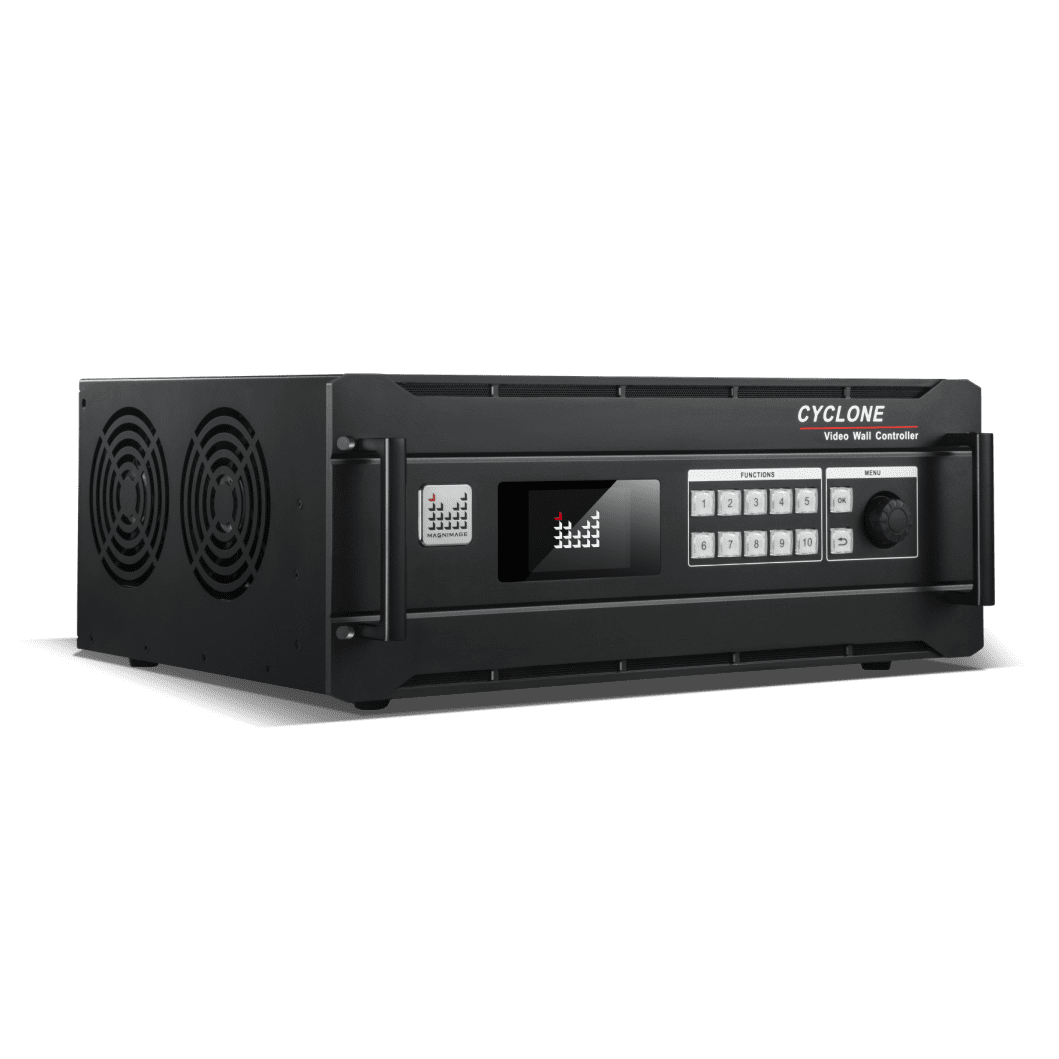

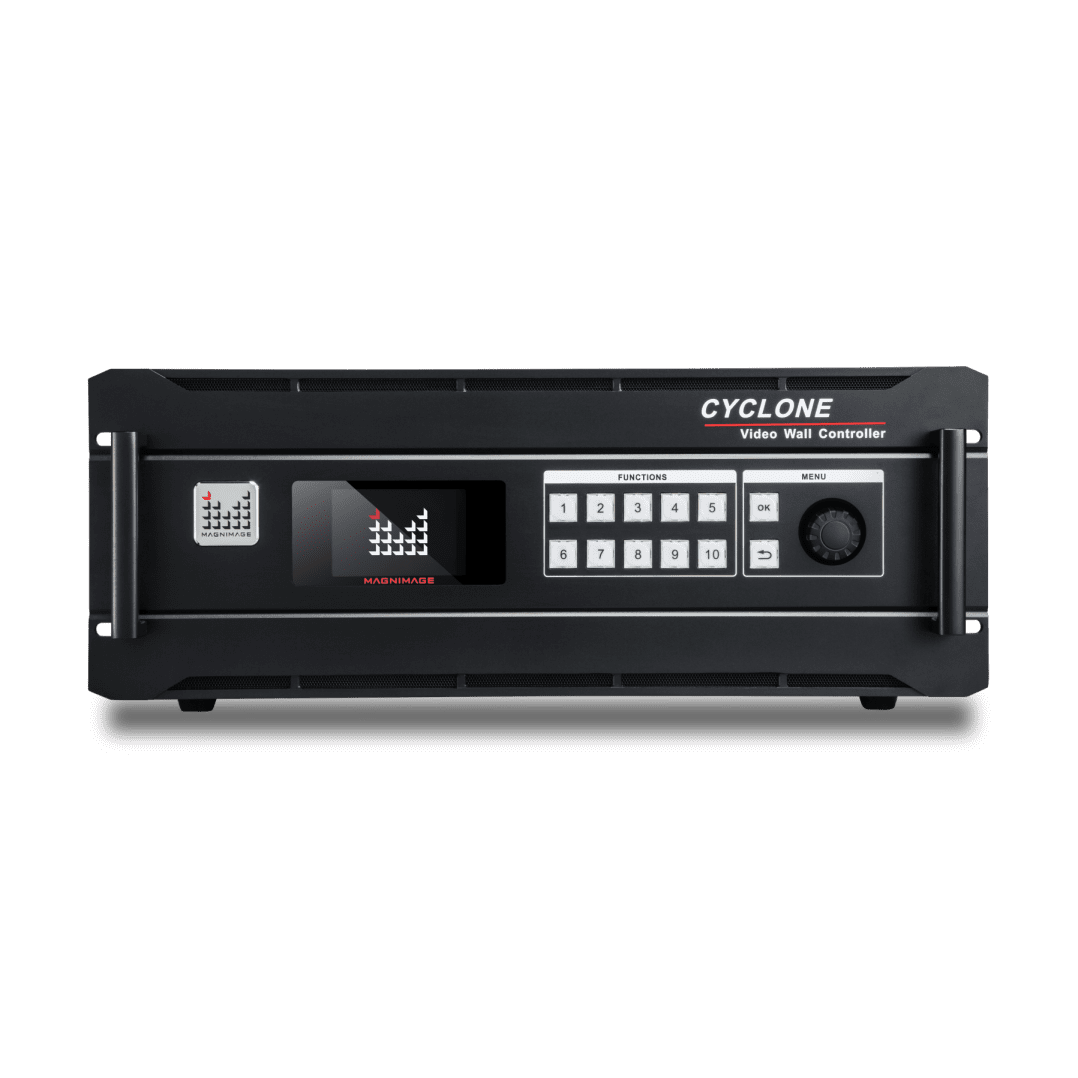

La serie MAG.CL9600 es el último controlador de pared de video de hardware puro de Magnimage. Con un motor de escalado de alto rendimiento, es capaz de crear pantallas mosaico sin fisuras de capas múltiples y de píxel a píxel. Basado en la matriz FPGA avanzada y en la matriz de bus digital de alta velocidad, su capacidad de procesamiento de RGB a 24 bits / 60Hz emitirá perfectamente cualquier video o imagen con una latencia muy baja. Está diseñado para monitoreo de seguridad, administración administrativa, comando militar, exhibición, oficina de investigación y educación y conferencia multimedia.

En la parte de entrada, puede personalizar la máquina con diferentes opciones de entrada de DVI, HDMI, SDI, DP e cámara IP. Admite la entrada 4K x 2K / 60Hz y la gestión de EDID.

En la parte de salida, admite una resolución de salida personalizada, hasta 12 capas por canal de salida, roaming de capa, mosaico de diferentes píxeles de pantalla, ahorro de fondo. Estas funciones hacen que MAG.CL9600 sea una gran solución para una instalación fija grande de LCD / DLP / LED / proyector mosaico.

    Consultar precios

    Descripción

    Presentación del panel

    Mosaico de pared LED de alta resolución

    El mosaico LED Wall de alta resolución se realizará con las correspondientes tarjetas de envío y la personalización de salida de la máquina.

    Una máquina de chasis 3U admite mosaico de 12 paneles como máximo; El chasis 4U admite 20 como máximo; El chasis 8U admite 32 como máximo.

    Sin caída del cuadro o desgarro de la imagen. Admite entrada DP 4Kx2K / 8Kx1K y cabinet de alta resolución de píxel a píxel.

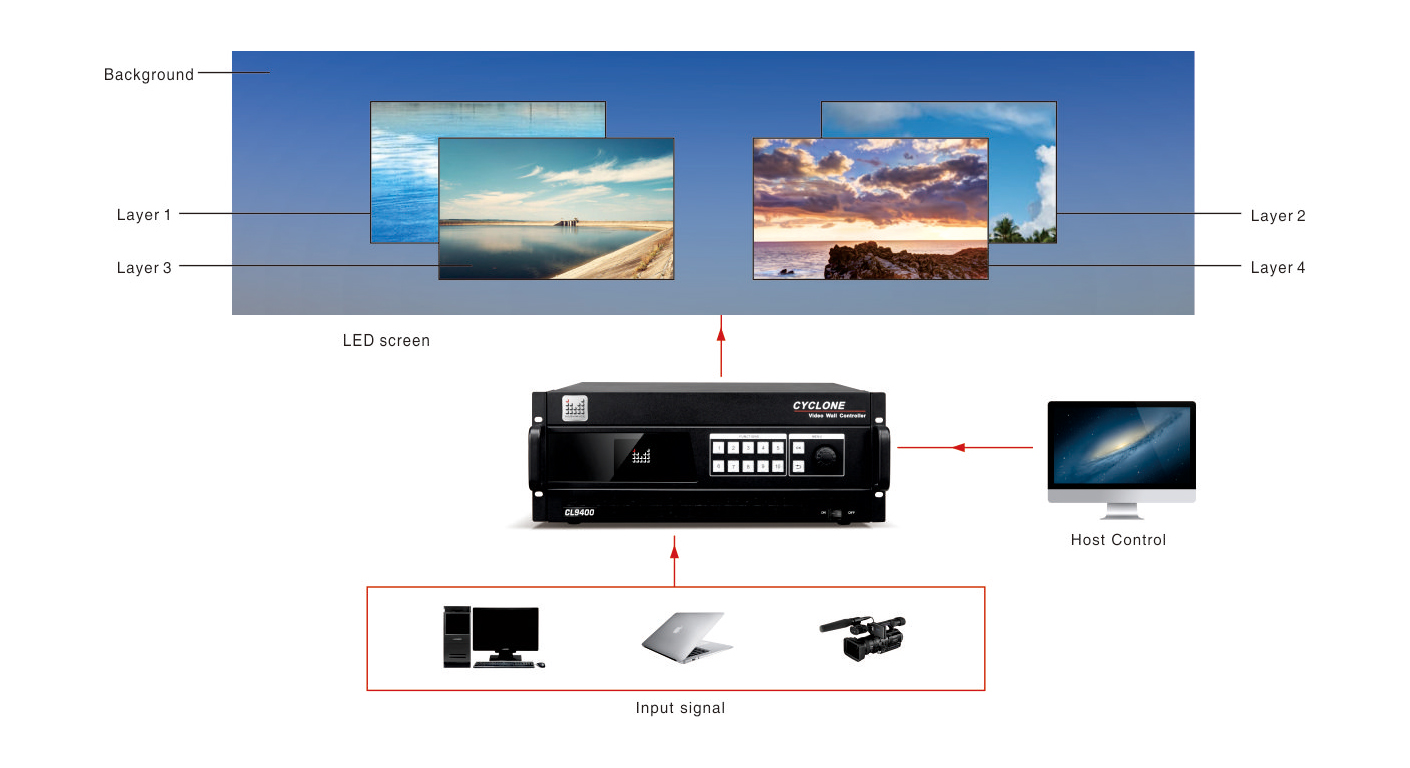

    Salida de 4 capas independientes por 1 salida

    Una salida DVI puede mostrar 4 capas independientes y un fondo de alta definición.

    La posición, el tamaño y el orden de cada capa se pueden configurar libremente.

    La señal de entrada de cualquier capa también se puede configurar libremente con la matriz de video interna de la máquina.

    Título y etiqueta

    El usuario puede configurar el tamaño del subtítulo, el color, la velocidad de movimiento, el color de fondo sin PC o disco de memoria USB,

    También inserte una imagen para que sirva como etiqueta.

    La función de etiqueta (letra o imagen) le permite marcar las capas por palabras para ayudar a memorizar

    y seleccionando la capa correcta exacta y rápidamente.

    Monitoreo de IP

    Al conectar el puerto de control de red, el monitor IP y la computadora host en una red de área local,

    usted monitorea todo el estado de entrada y salida en el software.

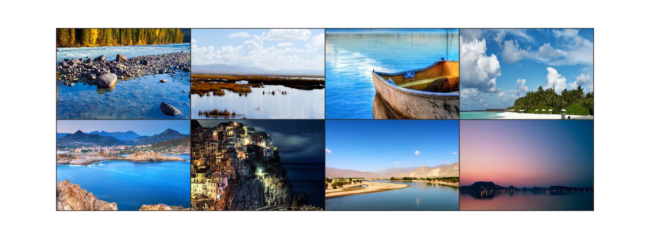

    Salida multivisor

    Una salida multiviewer permite monitorear hasta 8 fuentes de entrada. El diseño de la ventana se puede personalizar.

    Mosaico de mezcla de bordes del proyector

    un controlador de chasis de 8U admite 32 proyectores mosaico como máximo.



    Chassis specification

    Chassis specification

    Chasis 3U 4U 8U 14U 19U
    Input channels 20 32 48 72 144
    Output channels 12 20 32 72 72
    Power voltage 100~240V 100~240V 100~240V 100~240V 110~240V
    Power frequency 50/60Hz 50/60Hz 50/60Hz 50/60Hz 50/60Hz
    Operation temperature 0~45℃ 0~45℃ 0~45℃ 0~45℃ 0~45℃
    Chasis N.W.(KG) 9.6 11.0 18.85 58.0 80.0
    Overall power consumption(W) 300 500 750 1900 2500
    Dimension(mm) 482.6×371×133 482.6×371×177 482.6×355×430.5 482.6×567.5×621 482.6×567.5×915.2



    Input card

    Input card type Port type Port quantity Resolution
    VGA RGBHV 4 1920×1080/60Hz
    DVI DVI-D 4 1920×1080/60Hz& EDID management
    HDMI HDMI1.3 4 1920×1080/60Hz
    2SDI+2VGA 3G SDI,RGBHV 2+2 1920×1080/60Hz
    SDI 3G SDI 4 1080i/60Hz,1080P/60Hz
    DP DP1.1 2 3840×1080/60Hz and EDID management
    IP H.264 2 1920×1080/60Hz
    2SDI+2DVI 3G SDI,DVI-D 2+2 1920×1080/60Hz
    HDMI(4K)+DP(4K) HDMI2.0,DP1.2 1+1 3840×2160/60Hz and EDID management

    DP support 8K×1K/60Hz



    Output card

    Output card type Port type Port quantity Resolution
    DVI DVI-D(4 layers each port) 4 1024×968/60Hz                  1366×768/60Hz                 1440×900/60Hz
    1440×1440/60Hz               1280×1024/60Hz               1680×1050/60Hz
    1600×1200/60Hz               1920×1080/60Hz                2560×816/60Hz
    Customized output resolution, horizontal max 2560,
    vertical max 2560.
    DVI DVI-D(Preview output) 2 1920×1080/60Hz(Horizontally 8 windows)
    SDI SDI(4 layers each port) 4 1080i/60Hz,1080P/60Hz,720P/60Hz
    IP H.264 1 IP Monitoring
