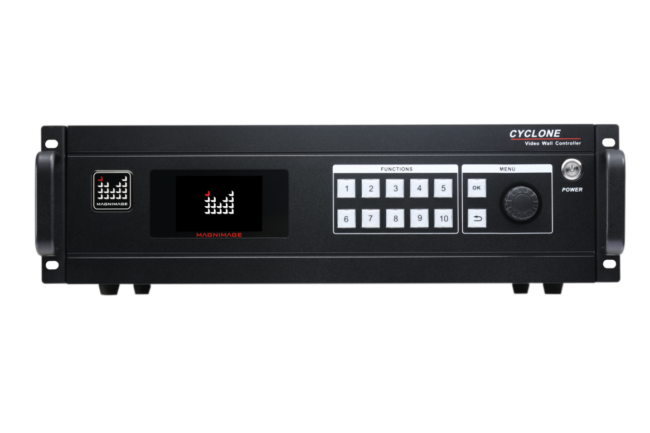

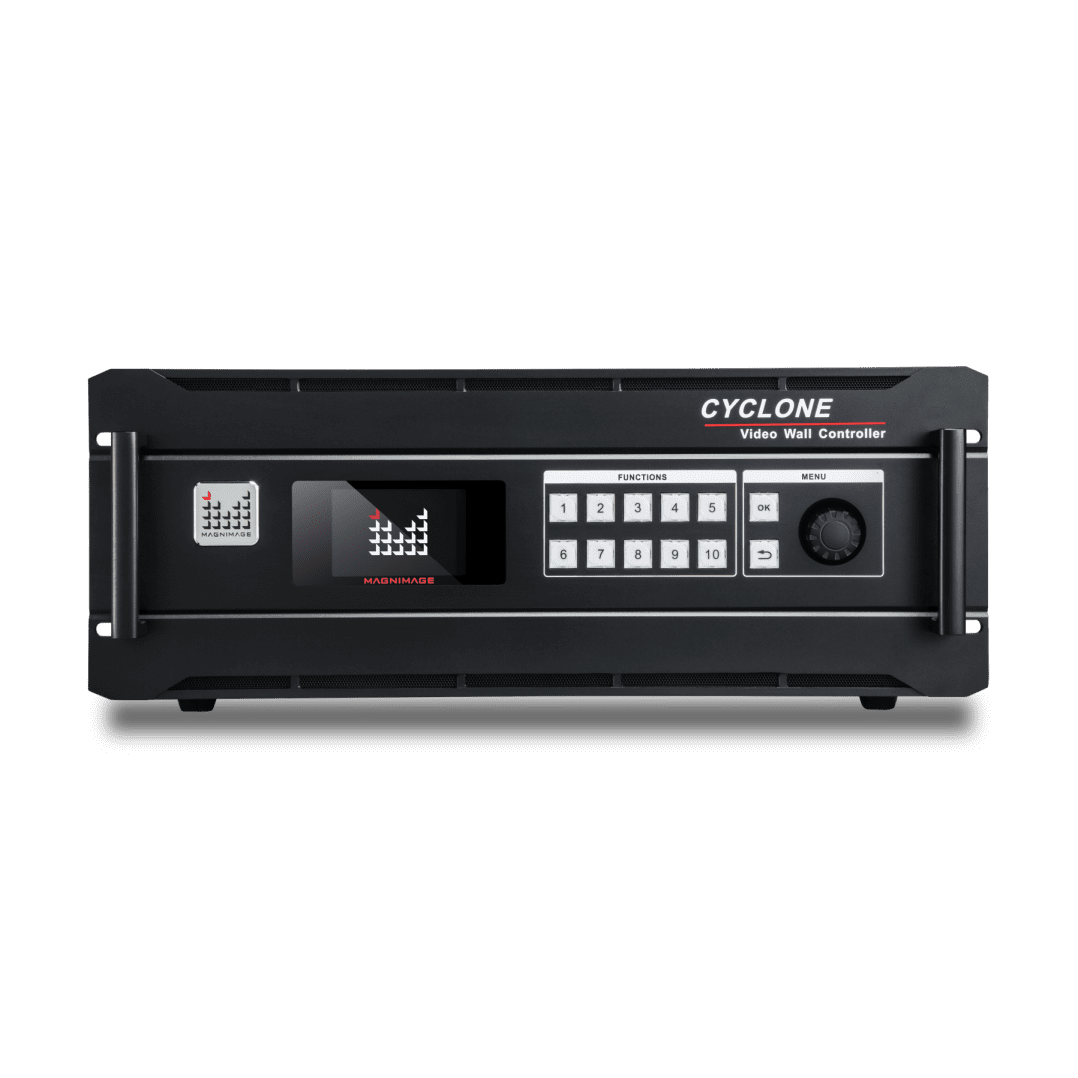

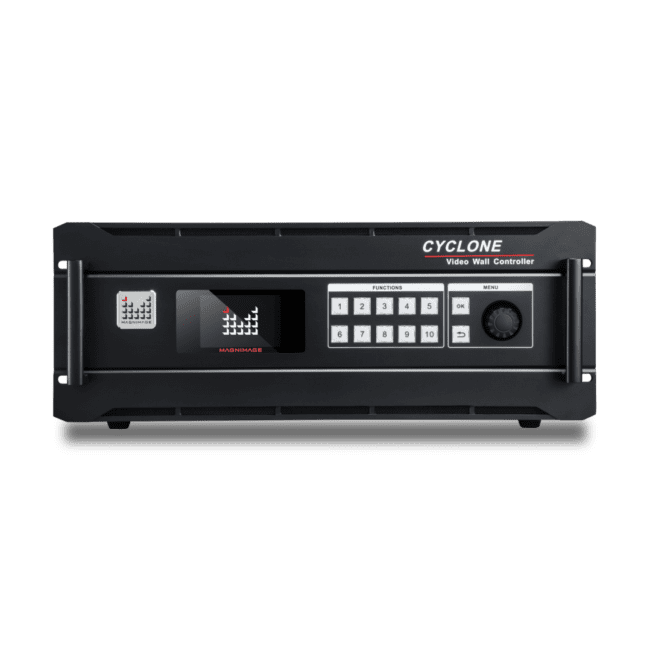

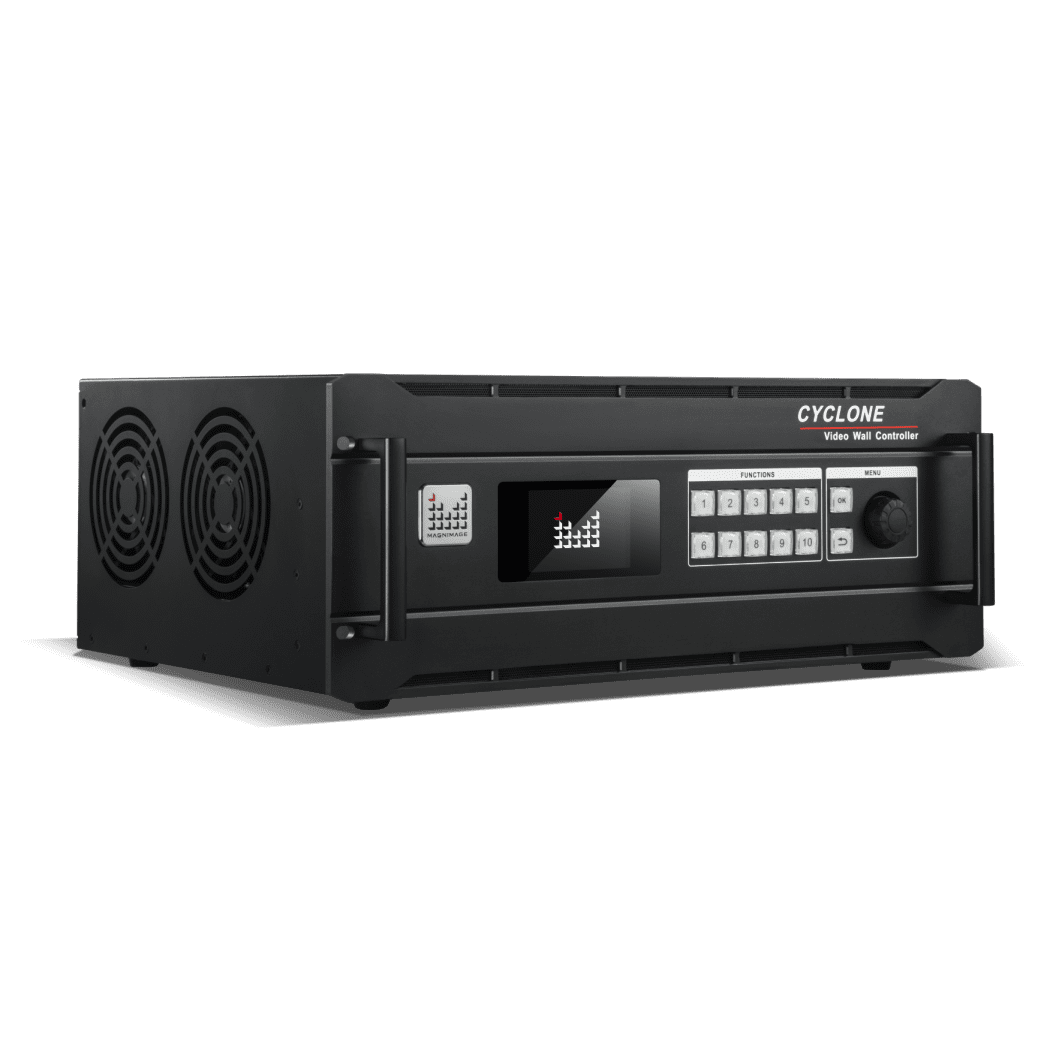

El controlador de pared CYCLONE video es un equipo de procesamiento de video de arquitectura de hardware puro, que se aplica principalmente en pantallas grandes de LED con espaciado de píxeles pequeños, realiza múltiples empalmes sin interrupciones y ventana de funcionamiento múltiple, puede aplicarse en monitoreo de seguridad, administración, comando militar, exhibición de exposiciones, educación y Investigación científica y otras industrias.

El host CYCLONE adopta la arquitectura de hardware que, basada en una matriz FPGA de alta velocidad y gran capacidad, y en una matriz digital de alta velocidad, para una variedad de señales de entrada, el procesamiento interno del RGB 24bits / 60Hz garantiza la alta reducibilidad de la señal, también incorporada en un motor de escalado de alto rendimiento , soporte de salida de pantalla múltiple cuando el empalme sin fisuras, para garantizar que la imagen de salida es clara, suave, sin demora.

Soporte para entrada de señal múltiple, incluyendo DVI, VGA, HDMI, DP, SDI, AV, IP. La gestión de EDID se puede lograr en la señal de entrada. Proporcionamos un servicio de venta posterior para todas las series de productos, admitimos actualización de USB y control de red, soporte técnico conveniente y mantenimiento postventa; mantenimiento.

    Consultar precios

    Descripción

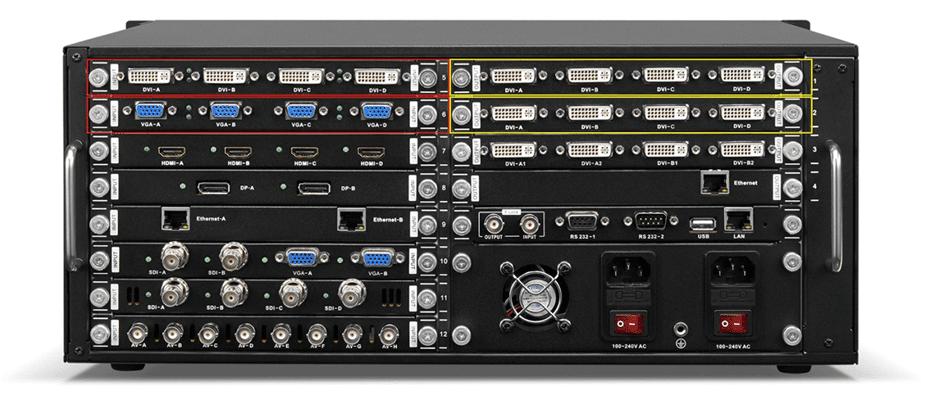

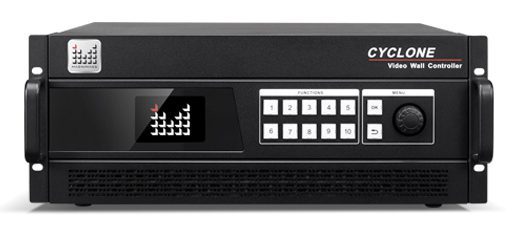

    Introducción de panel delantero y trasero

     width=



     width=

    Juntar y partir cabinets LED de alta resolución

    MAG.CL9000 se conecta con múltiples tarjeta de envío, coopera con función de resolución personalizada, realizan juntamiento o partición de cabinet LED de alta resolución entrada DP apoya 4K x 2K, facilmente realizan mostración de píxel a píxel.

     width=

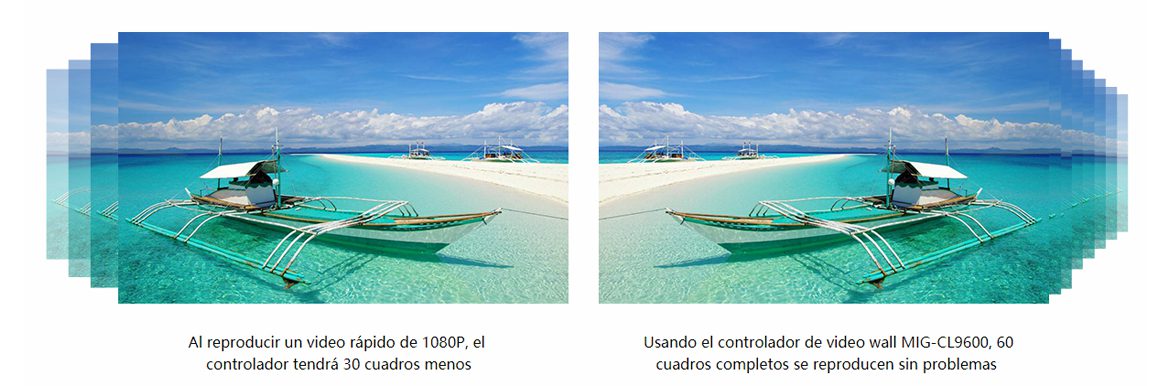

    Imagen de salida no con la caída de frecuencia de cuadros

     width=

    Imagen de salida sin fisuras

     width=

    Vigilancia de internet de tiempo real

    Por medio de conectar control de internet, vigilancia de internet y controlador principal en una misma red de área local
    MAG.CL9000 puede vigilar todas las señales de entrada y las imagenes de salida por aplicación de computadora, facilita la operación.

     width=

    Diseño de módulo estándar

    Señales de entrada y de salida de diseño modular, configuración flexible, usuarios puede cambiar configuraciones según sus necesidades reales
    tiene actualización online y control de internet.

     width=

    Salida independiente de múltiples capas de un canal

    Una salida de DVI, puede mostrar 4 imagenes independientes y una imagen de fondo de alta resolución.Los tamaños, posiciones
    orden de apilar puede cambiarse, las imagen puede elegir cualquieras señales de salida para mostrar.

     width=

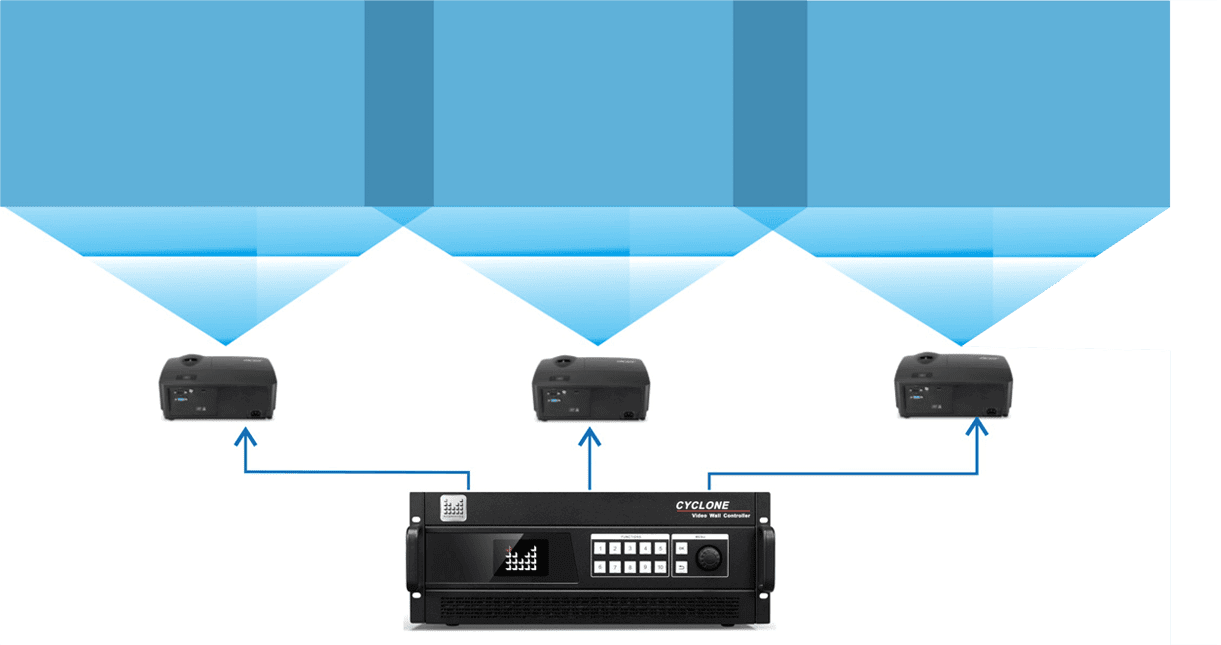

    Juntamiento de la fusión del borde de proyección

    Con la función de Juntamiento de la fusión del borde de proyección, MAG.CL9000 puede cambiar los posiciones, tamaños,
    transparencia etc… de margen de juntamiento, para hacer imagen más perfecta

     width=



    Chassis specification

    Chasis 3U 4U-A 4U-B 4U-C 8U
    Input channels 20 32 24 16 36
    Output channels 16 16 24 32 44
    Power voltage 110~240V
    Power frequency 50/60Hz
    Operation temperature 0~45℃
    Chasis N.W.(KG) 9.6 11.0 11.0 11.0 18.85
    Overall power consumption(W) 180 350 350 350 700
    Dimension(mm) 482.6×371×133 482.6×371×177 482.6×371×177 482.6×371×177 482.6×355×430

    Input card

    Input card type Port type Port quantity Resolution
    AV PAL/NTSC 8 576i//480i
    VGA RGBHV 4 1920×1080/60Hz
    DVI DVI-D 4 1920×1080/60Hz& EDID management
    SDI 3G SDI 4 1080i/60Hz,1080p/60Hz
    HDMI HDMI1.3 4 1920×1080/60Hz
    DP DP1.1 2 3840×180/60Hz& EDID management
    IP H.264 2 1920×1080/60Hz
    2SDI+2VGA 3G SDI,RGBHV 4 1920×1080/60Hz
    2SDI+2DVI 3G SDI,DVI-D 4 1920×1080/60Hz

    Output card

    Output card type Port type Port quantity Resolution
    DVI DVI-D(4 layers) 2×2 1920×1080/60Hz,2560×816/60Hz,1440×1440/60Hz& EDID management
    DVI DVI-D(2 layers) 4 1920×1080/60Hz,2560×816/60Hz,1440×1440/60Hz& EDID management
    HDBaseT HDBaseT(2 layers) 2 1920×1080/60Hz,2560×816/60Hz,1440×1440/60Hz& EDID management
    DVI DVI-D(preview output) 2 1920×1080/60Hz
    IP H.264 1 IP Monitoring

    MAG.CL9003 Specifications(3U chasis  does not support real-time monitor for the input sources)

    Chasis Input Slot Amount Output Slot Amount Control Slot Amount
    MAG.CL9003-A 5 4 1
    Power Supply 100-204V AC 50/60Hz
    Consumption Maximum180W
    Operating Temperature 0~45°C
    Product Dimension 482.6×371.0×133.0mm
    Net Weight 9.6kg

    Accessories

    Instruction ×1 Power Cable ×1 DVICable ×2
    USB Disk ×1 Network Cable ×2 Certificate ×1

    MAG.CL9004 Specifications

    Chasis Input Slot Amount Output Slot Amount Control Slot Amount
    MAG.CL9004-A 8 4 1
    MAG.CL9004-B 6 6 1
    MAG.CL9004-C 4 8 1
    Power Supply 100-204V AC 50/60Hz
    Consumption Maximum350W
    Operating Temperature 0~45°C
    Product Dimension 482.6×371.0×177.0mm
    Net Weight 11kg

    Accessories

    Instruction ×1 Power Cable ×1 DVICable ×2
    USB Disk ×1 Network Cable ×2 Certificate ×1

    MAG.CL9008 Specifications(8U chasis  does not support AV input)

    Chasis Input Slot Amount Output Slot Amount Control Slot Amount
    MAG.CL9008-A 9 11 1
    Power Supply 100-204V AC 50/60Hz
    Consumption Maximum 650W
    Operating Temperature 0~45°C
    Product Dimension 482.6×355.0×430.5mm
    Net Weight 18.85kg

    Accessories

    Instruction ×1 Power Cable ×1 DVICable ×2
    USB Disk ×1 Network Cable ×2 Certificate ×1
