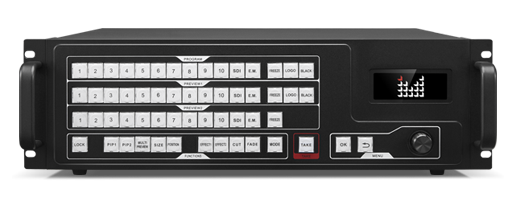

MAG.630C

La serie MAG.630C es el conmutador de video desarrollado especialmente para sistemas de visualización. Adopta el chip de procesamiento de imágenes líder en la industria con 12 procesamientos digitales internos, lo que hace que las imágenes sean más claras y con colores más ricos. Su avanzada tecnología de procesamiento adaptable de imágenes en movimiento entrelazado puede eliminar el arrastre y el jaggies del movimiento de la imagen de video. Para el video PAL / NTSC normal, la imagen de salida es más nítida y clara. Para la señal HD 1080i, la salida del detalle de la imagen es más clara y los colores más ricos, lo que hace que la calidad de la imagen sea el nivel líder en la industria. La interfaz de video completa incluye un puerto VGA de 6 canales, un puerto AV de 6 canales, un puerto de expansión SDI, un puerto de expansión de señal digital y una interfaz de salida de 3 señales, cada una contiene una salida DVI y una salida VGA, logrando una entrada de señal mixta digital analógica multicanal y la salida independiente mixta de señal analógica y digital multicanal.

El producto es compatible con una variedad de modos de conmutación, incluidos el interruptor de flash, la aparición y desaparición gradual, la limpieza y el borde de la disolución, etc. El tiempo de conmutación es ajustable y puede cumplir los requisitos de las distintas ocasiones.

La tecnología de procesamiento multicapa se establece en el producto, que puede abrir tres pantallas al mismo tiempo, y admite entrada de logotipo de 1 canal y entrada de negro. El producto es compatible con la función de superposición y mateado de gráficos, lo que facilita el logro de una superposición de subtítulos y la síntesis de imágenes. La interfaz hombre-máquina del producto es amigable, fácil y rápida de operar. La máquina es pura arquitectura de hardware, y su trabajo es estable y confiable.

    Consultar precios

    Descripción

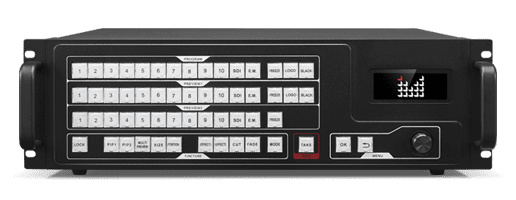

    Introducción de panel delantero y trasero



    Conmutación de preview

    MAG.630C cuenta con 12 entradas, que puede realizar conmutación de preview entre 12 señales de entrada,

    además tiene 16 efectos de cambio, tales como cambio instantáneo, fade in/fade out, cambio a la derecha/izquierda etc…,

    garantiza que no ocurre ninguna interrupción cuando se cambia imágenes.


    Tres imágenes de salida, con un logo de alta resolución

    MAG.630C, por medio de ajustar altura horizontal y vertical, tamaño,

    posición horizontal y vertical, puede ganar efecto de PIP de dos o tres imágenes Puede cumplirse logo sobre imágenes,

    guardar 8 logo a lo más


    Cargar modelos

    MAG.630C tiene función de modelos con que puede guardar datos, guardan datos de imágenes en modelos, cuando los necesitan, cargan los modelos, así facilita la operación.

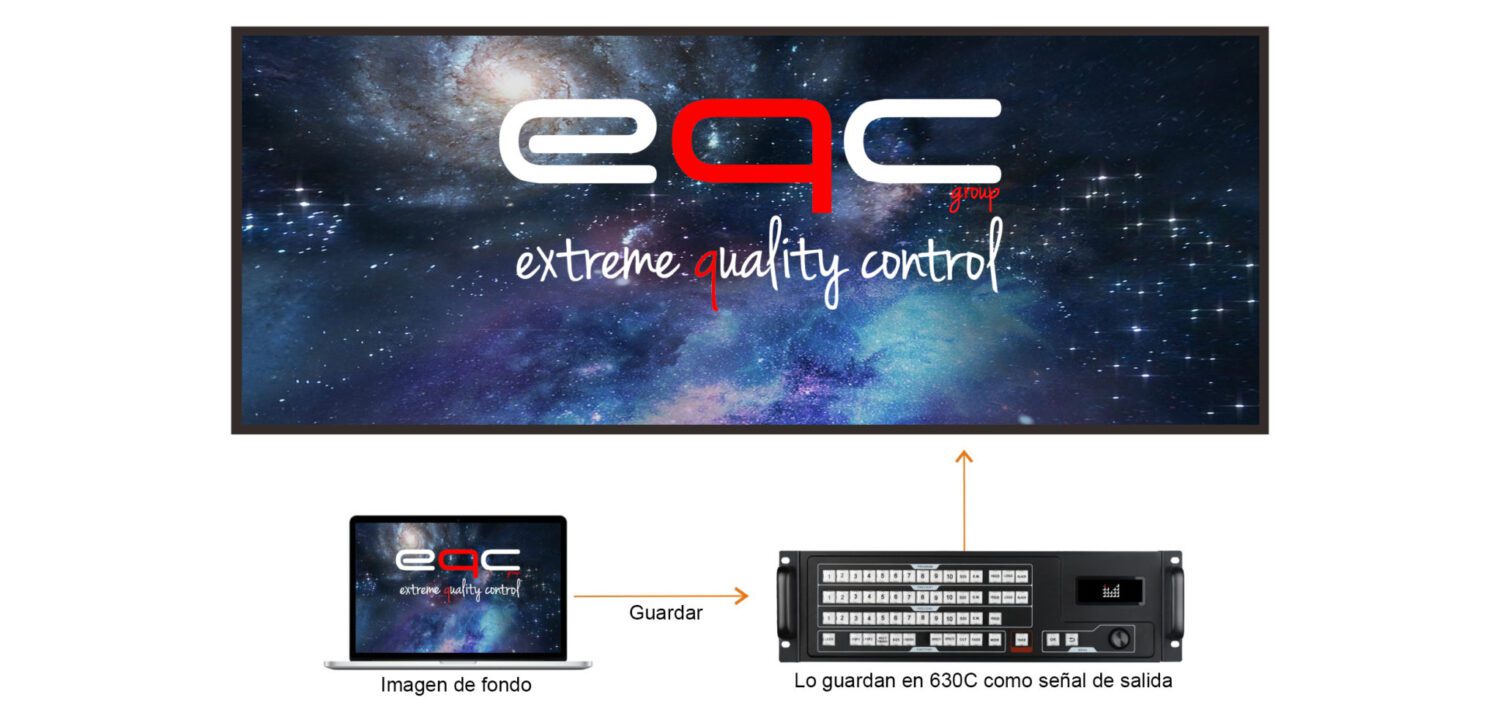

    Función de logo

    Puede guardar una imagen de fondo en MAG.630C, lo usa por botón de logo,facilita la operación

    Puede mostrar la imagen de fondo que se guarda en MAG.630C cuando no tiene señales de entrada, garantizar que no ocurre interrupción en el proceso de display.



    Technical Specification



    Input Indicators

    Port

    Amount

    Resolution Standard

    AV 6 PAL,NTSC
    VGA 6 VESA
    DVI 4 VESA(support 1080i)
    SDI* 1(Extended) 480i,576i,720p,1080i/p(3G SDI)
    E.M* 1(Extended) SDI or DVI



    Output Indicators

    Port

    Amount

    Resolution

    VGA 3 1024×768/60HZ

    1280×1024/60HZ

    1440×900/60HZ

    1600×1200/60HZ

    1600×1200/60HZ-Reduced

    1680×1050/60HZ

    1920×1080/60HZ/50HZ

    1920×1200/60HZ

    DVI

    3

    Unit Specification

    Power Supply 100~240VAC,50/60Hz
    Consumption 80W
    Operating Temperature 0~45℃
    Product Dimension 482.0 X 402.0 X 133.4mm
    Net Weight 5.7Kg



    MAG.630C Series

    Model Name Remark
    MAG.630C Standard Unit Standard Unit
    MAG.630CS1 Extended Digital Input Signal The extended input is SDI or DVI
    MAG.630CS2 Extended SDI Input The extended input is SDI
    MAG.630CD One DVI extended input
    Standard configuration + 1 DVI input
    MAG.630CSD One SDI extended input + one DVI extended input Standard configuration + 1 SDI input + 1 DVI input



    Accessories

     Instruction X 1     Certification X 1      Power Cable X 1      AV Cable X 1

    Disk X 1                 DVI Cable X 1         USB Cable X1          VGA to 5-BNC CableX1





    MAG.630C Series Upgrade file Descargar
    MAG.630C Series Brief Descargar
    MAG.630 Series Manual Descargar
