MAG.EC90 es un switcher de vídeo que integra entrada y salida 4K, gestión multicapa y control de conmutación. Con la tecnología de procesamiento 4K / 60Hz 4: 4: 4 y el diseño de matriz 4K, permite salidas de mosaico 4K y conmutación de entrada y salida gradual. Cuenta con un display táctil para navegar y configurar diferentes parámetros. Además, la perilla de rotación ayuda a realizar una configuración precisa de los parámetros de cada capa. Compacto, potente y fácil de usar: por eso es un conmutador de video perfecto para eventos de alquiler.



  • Admite 2 salidas de programa (mosaico), 2 salidas AUX (mosaico)
  • Resolución de entrada y salida personalizada Entrada HDMI2.0 y DP1.2
  • Entrada 12G SDI
  • Programa de soporte de 6 capas y conmutación de desvanecimiento AUX
  • Admite entrada de 8 4K * 2K / 60Hz
  • Soporta HDCP1.4 y 2.2
  • Soporte Max. 5 Logotipo
  • Efecto de sombra de capa
  • Efecto de espejo de capa
  • Efecto de borde de capa
  • Chroma Key
  • Salida Virtual
  • Soporta ZOOM y Crop de imagen
  • Admite la interfaz de vista previa personalizar la edición y el cambio de nombre de la fuente de entrada
  • Admite guardar y cargar ajustes preestablecidos de usuario hasta 20
  • Display táctil, desliza LOGO para desbloquear e ingresar al menú
  • Switch de barra en T

    Consultar precios

    Descripción

    Presentación del panel

    La serie MAG.EC90 se puede agrupar en tres categorías, Entrada MAG-EC90-A: HDMI2.0 × 4, DP1.2 × 2, 12G SDI × 2; Entrada MAG.EC90-B: HDMI2.0 × 2, DP1.2 × 4, 12G SDI × 2; Entrada MAG-EC90-C: HDMI2.0 × 6.La configuración de salida es fija, las salidas MAIN y AUX son 2 principales y 2 de backup por separado.

    Todas las entradas y salidas 4K

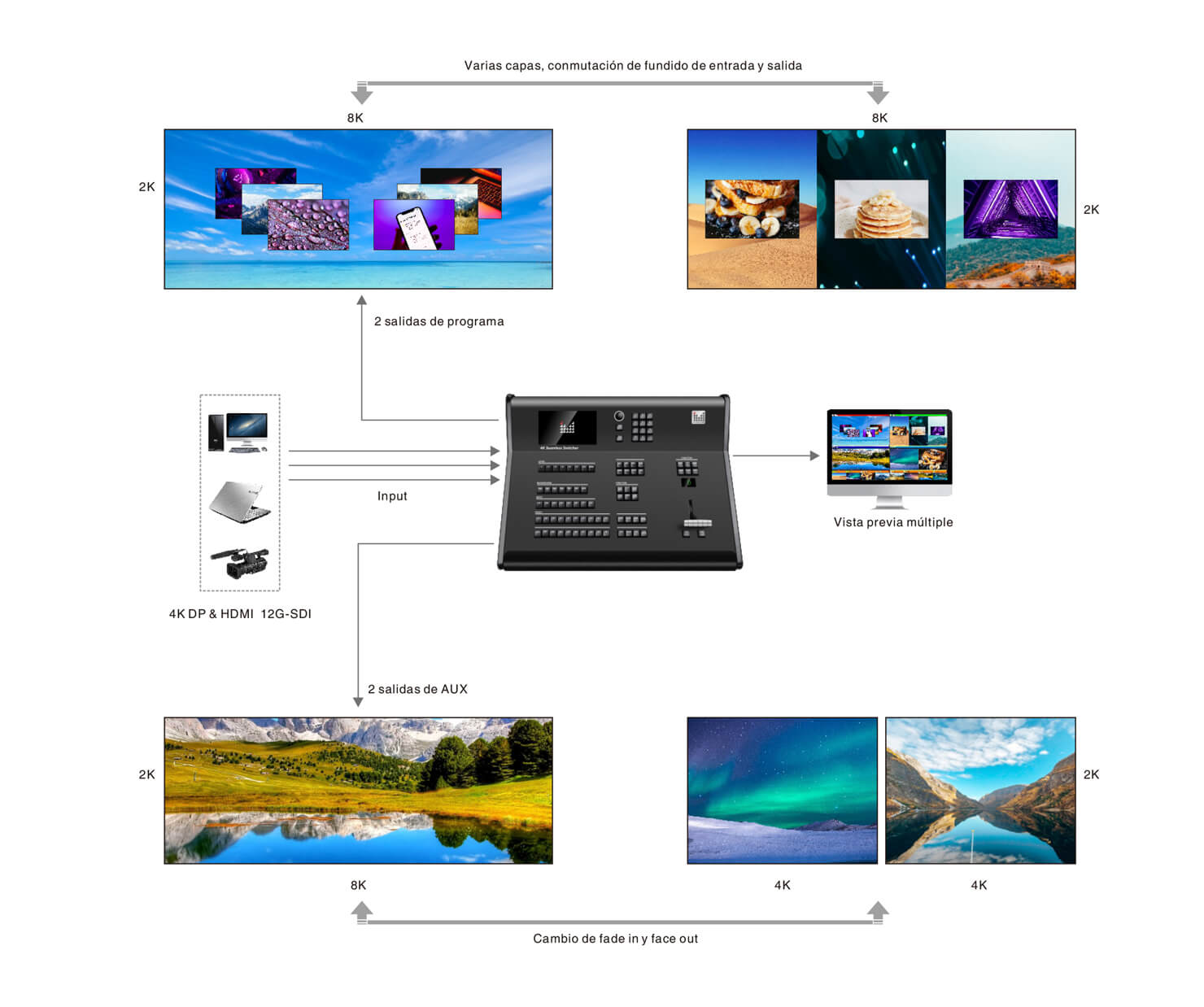

    MAG.EC90 tiene 2 salidas de programa y 2 salidas AUX, y todas admiten resolución 4K * 2K / 60Hz o personalizada. Las 2 salidas de programa se pueden utilizar de forma independiente o en mosaico a 8K * 2K, así como las 2 salidas AUX.

    Adminte multi-capas, conmutación perfecta

    La salida del programa admite 6 capas independientes, y el tamaño y la posición de todas las capas se pueden configurar libremente. Para las salidas AUX, puede configurar una visualización independiente o crear un mosaico en 1 capa completa. Tanto la salida de programa como la AUX admiten la conmutación de fundido de entrada y salida.

    Admite efectos de espejo, borde y sombra de capa

    La salida del programa admite efectos de espejo, línea de borde y sombra.

    Monitoreo de entradas y salidas en tiempo real

    Con la ayuda de un monitor LCD, este conmutador le ofrece un monitoreo en tiempo real de todas las entradas y salidas. Además, le permite cambiar el nombre de todas las etiquetas de entrada.

    Diferentes opciones de diseño de vista previa múltiple

    Hay 5 plantillas de diseño de vista previa múltiple, y cada plantilla incluye salida de programa, vista previa de salida de programa, salida AUX, vista previa de salida AUX y fuentes de entrada, en total 5 secciones. También puede personalizar el diseño por tamaño, posición y encendido / apagado.

    Entrada 12G SDI

    Admite entrada SDI de 12G, puede transmitir sin pérdidas una fuente de entrada de video estándar de 4K a 60Hz y es compatible con una resolución inferior a 4K. cumple con los altos requisitos de transmisión de señales de video en la industria de la radiodifusión y la televisión.

    Múltiples modos de control

    Control de cabinet táctil, control de barra en T y control de teclado

    Control de software de Windows y Mac

    Technical Specification

    INPUT INDICATION
    Entrada Puerto Resolución
    12G SDI 2X SDI(12G) 3840×2160/60Hz,3840×2160/30Hz,1920×1080/60Hz
    Resolución 4K compatible con versiones anteriores
    Módulo de entrada 4K (3 tipos disponibles) 4x HDMI2.0 +2X dp1.2
    6xHDMI2.0
    2XHDMI2.0 + 4XDP1.2
    3840×2160/60Hz and y gestión de EDID
    OUTPUT INDICATION
    Salida Puerto Cantidad Resolución
    Salida del programa HDMI 2×2 4092×2160/60Hz,4092×2160/50Hz,3840×2160/60Hz,3840×2160/50Hz, 3840×1080/60Hz and  y resolución de salida personalizada, ancho máximo 4092, altura máxima 2600
    Salida AUX HDMI 2×2
    Multi-preview HDMI 1×1 1920*1080/60Hz
    SPECIFICATION
    Fuente de alimentación de entrada 100-240V AC 50/60Hz
    El consumo de energía 120w
    Dimensión global 492.8*541.6*194.5mm
    Peso neto 16.6kg
