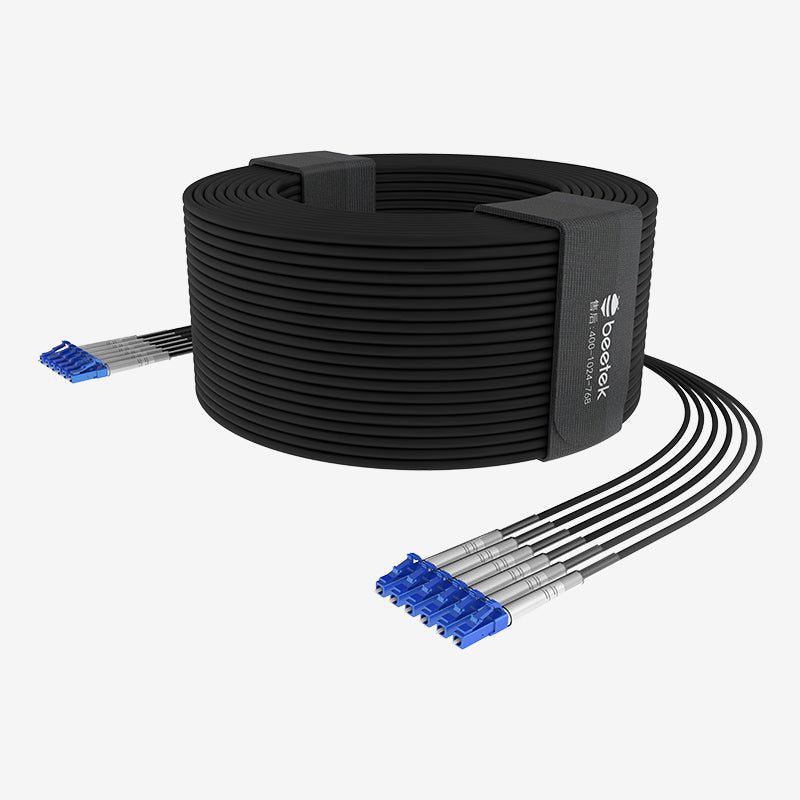

Cable de fibra blindado monomodo G202 USM LC

Cable de fibra blindado monomodo

Anillo de acero blindado, trenzado, aramida tiene un total de 5 capas de estructura.
Núcleo monomodo 9/125.
Funda blanda de TPU, antirratón, a tracción y compresión.
Longitud y núcleo de cable personalizados.


Longitudes disponibles

G202-50USM-4LC 50M
G202-100USM-4LC 100M
G202-150USM-4LC 150M
G202-200USM-4LC 200M
G202-300USM-4LC 300M

    Consultar precios

    ⓘ PRECIOS SIN IVA

    Descripción

    El cable está hecho de TPU monomodo blindado cable óptico con cualquier número de núcleo con SC, ST, FC, conectores. El cable se ha desarrollado a medida para exteriores y entornos difíciles con cableado rápido y cables retráctiles repetidos. El núcleo del cable se puede personalizar en función de las necesidades y la longitud también es personalizable. Las interfaces LC/SC/ST/FC son opcionales con una rama de 1000 mm. El cable es adecuado para aplicaciones de alquiler, puesta en escena de eventos en directo y redes.

    Especificaciones


    Name Specification
    Product Name TPU Single-mode Armored Fiber Optical Cable, 4-core, LC connectors
    Model G202-xxUSM-4LC
    Brand Beetek
    Connector Type LC
    Connector Color Dark blue
    Fiber Type Single-mode(9/125 μm)
    Fiber Wavelength 1310nm ~ 1550nm
    Fiber Core Brand YOFC
    Number of cores 4
    Branch Length 1 meter
    Reinforcement Structure Dupont Kevlar with metal weave
    Structural Layers Tightly wrapped optical fiber + spiral-armored tube + Kevlar + metal braid + outer jacket
    Jacket Outer Diameter 5.0mm ± 0.1mm
    Jacket Material Matt frosted TPU
    Jacket Color Matt Black
    Spiral Tube Diameter 2. 8mm ± 0. 1mm
    Spiral Tube Material SUS 201 Stainless steel
    Spiral Tube Color Silver
    Core Cladding Diameter 0. 6mm ± 0. 05mm * 4
    Core Cladding Material PVC
    Core Cladding Color Blue, Orange, Green, Brown
    Core Diameter 9.0 μm ±0.4 μm
    Cladding Diameter 124.8 μm ±0.7 μm
    Cladding out of roundness ≤0.7 %
    Core/cladding Concentricity Error ≤0.5 μm
    Coating Diameter 245±5 μm
    Coating layer out of roundness ≤6.0 %
    Cladding/coating Concentricity Error ≤12.0 μm
    Attenuation Coefficient 1310nm≤0.4 dB / km;1550nm≤0.3 dB / km
    Tensile (LC connector) Long-term 50N; short-term 60N
    Tensile (optical cable) Long-term 400N; short-term 800N
    Compressive Strength Long-term 2000N /10cm; short-term 3000N /10cm
    Linear Rolling 300N/cm armor layer deformation <0.3mm, additional attenuation <0.2dB
    Minimum Bending Radius Dynamic > 10D; Static > 20D (*D is the outer diameter of the cable)
    Transmission Rate 10Gb /s within 2000 meters
    Operating Temperature -20~+85°C

    Descargas


    Modelos disponibles

    ImageSKUDescription
    G202-50USM-4LCLongitud de cable: 50 m
    G202-100USM-4LCLongitud de cable: 100 m
    G202-150USM-4LCLongitud de cable: 150 m
    G202-200USM-4LCLongitud de cable: 200 m
    G202-300USM-4LCLongitud de cable: 300 m
