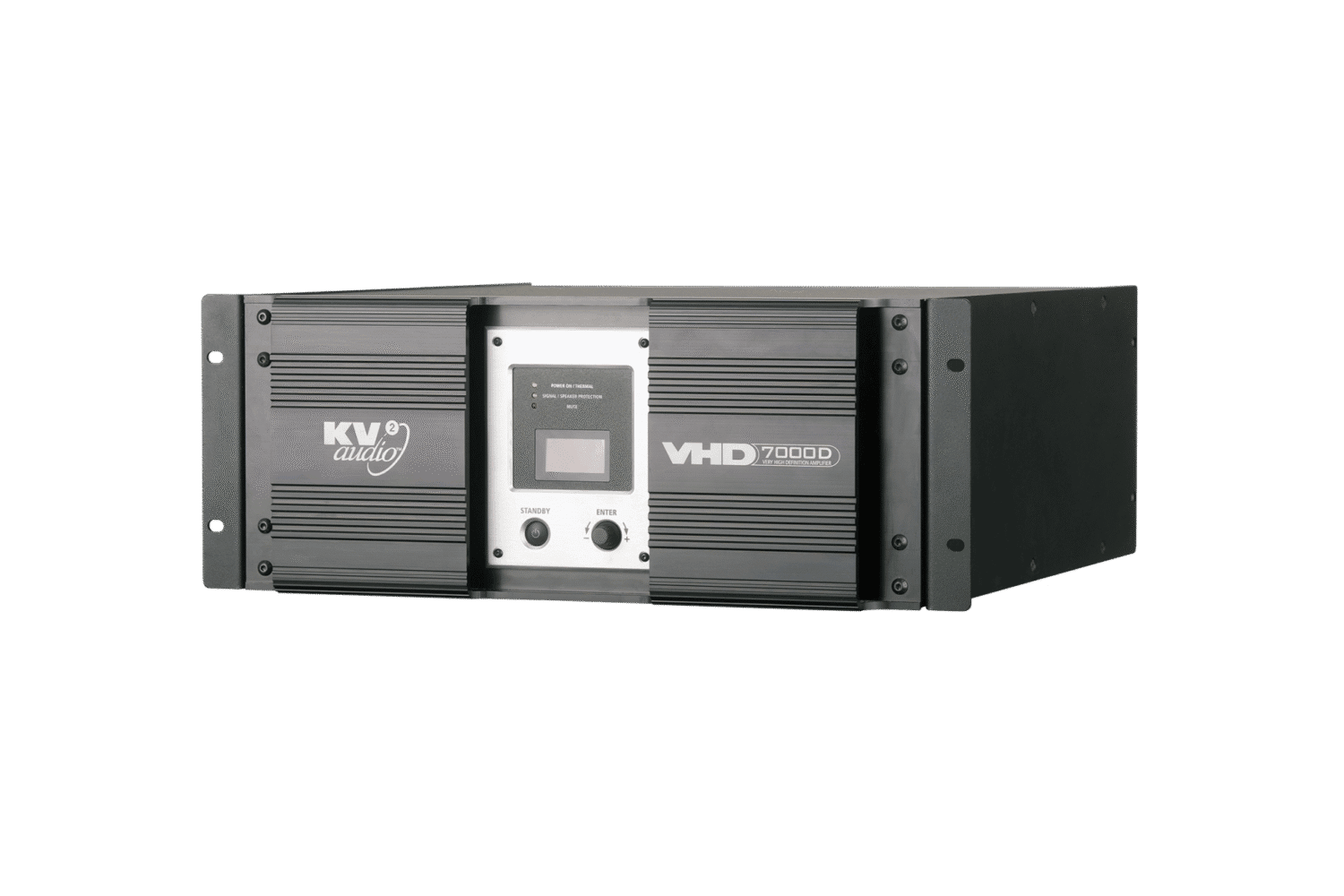

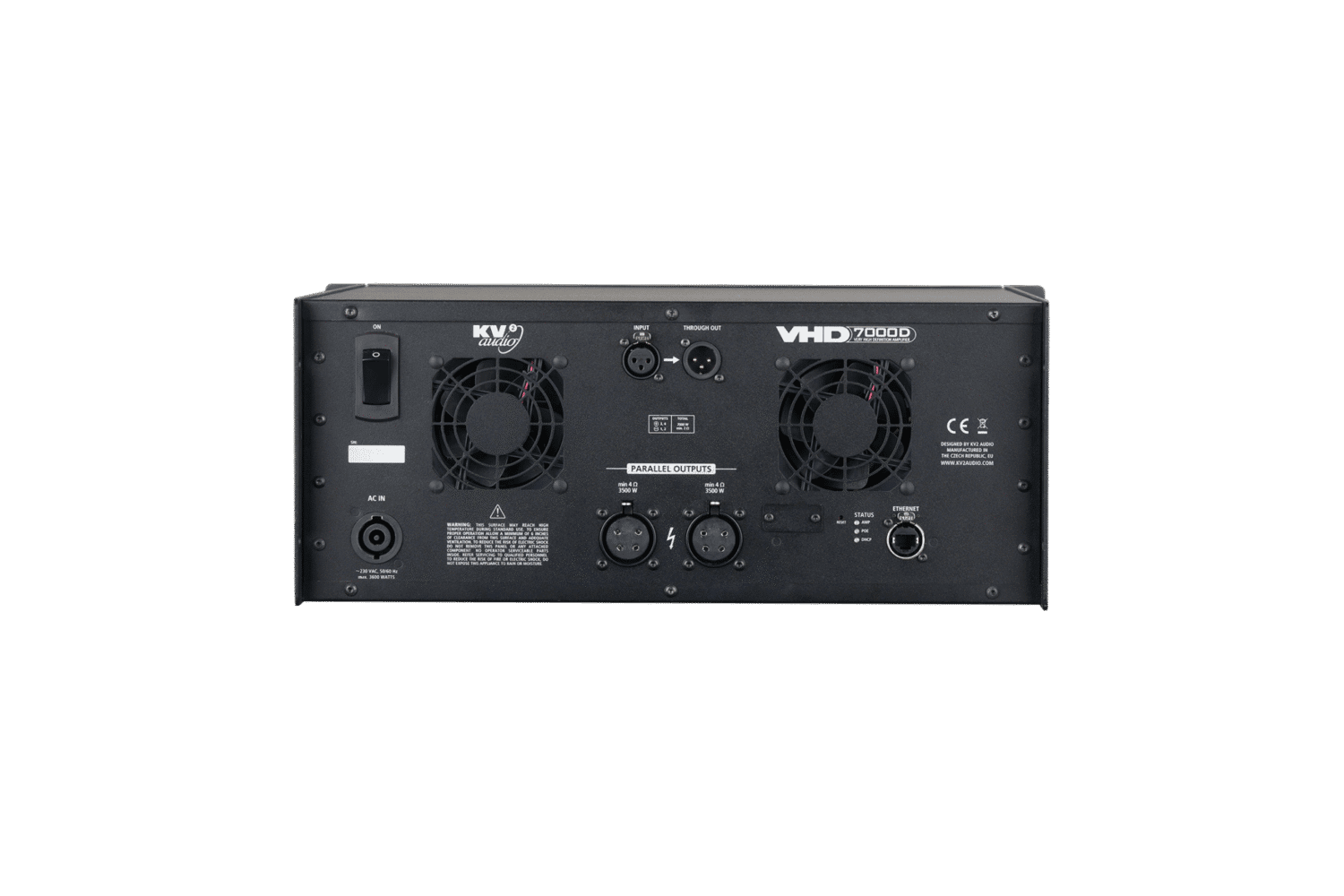

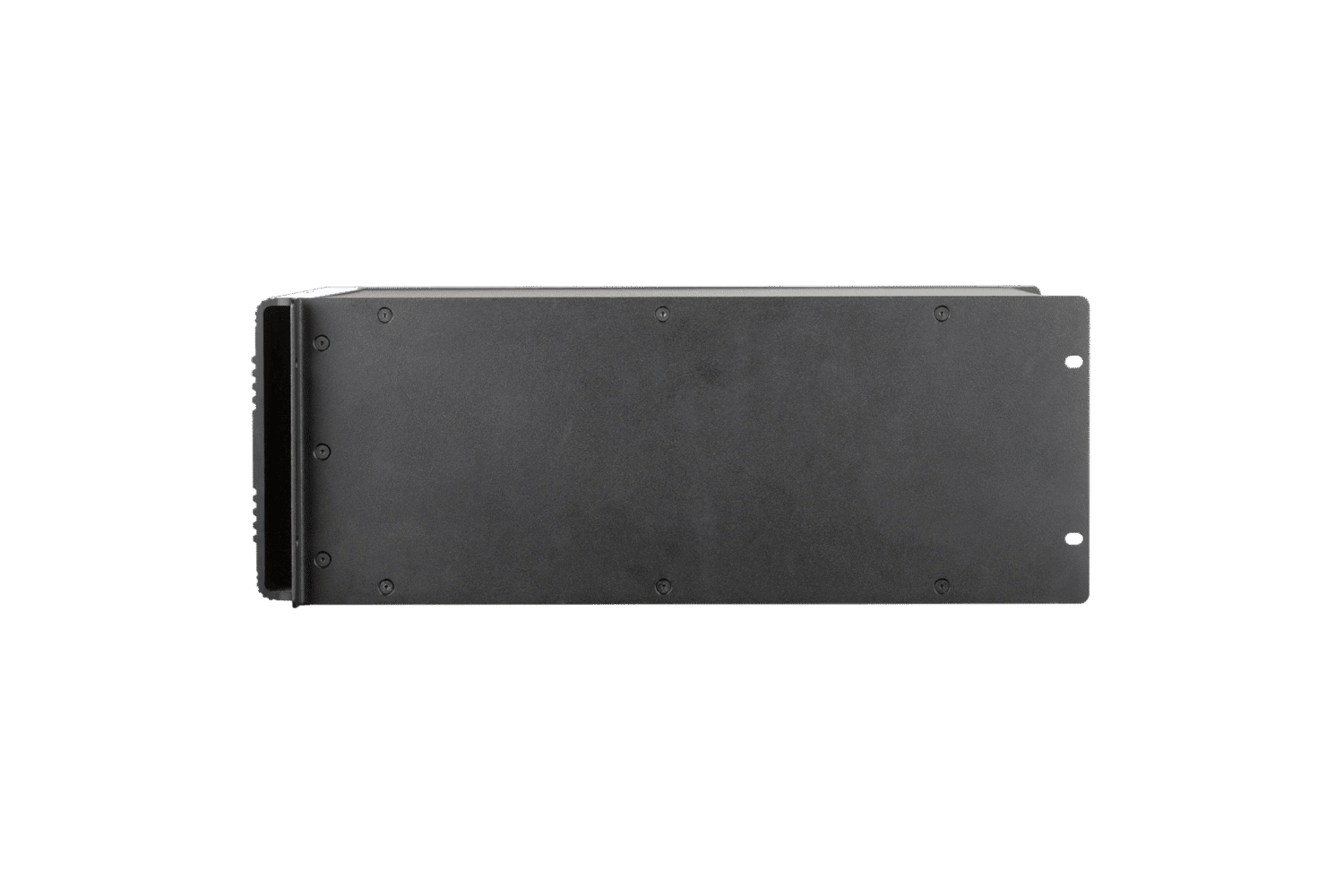

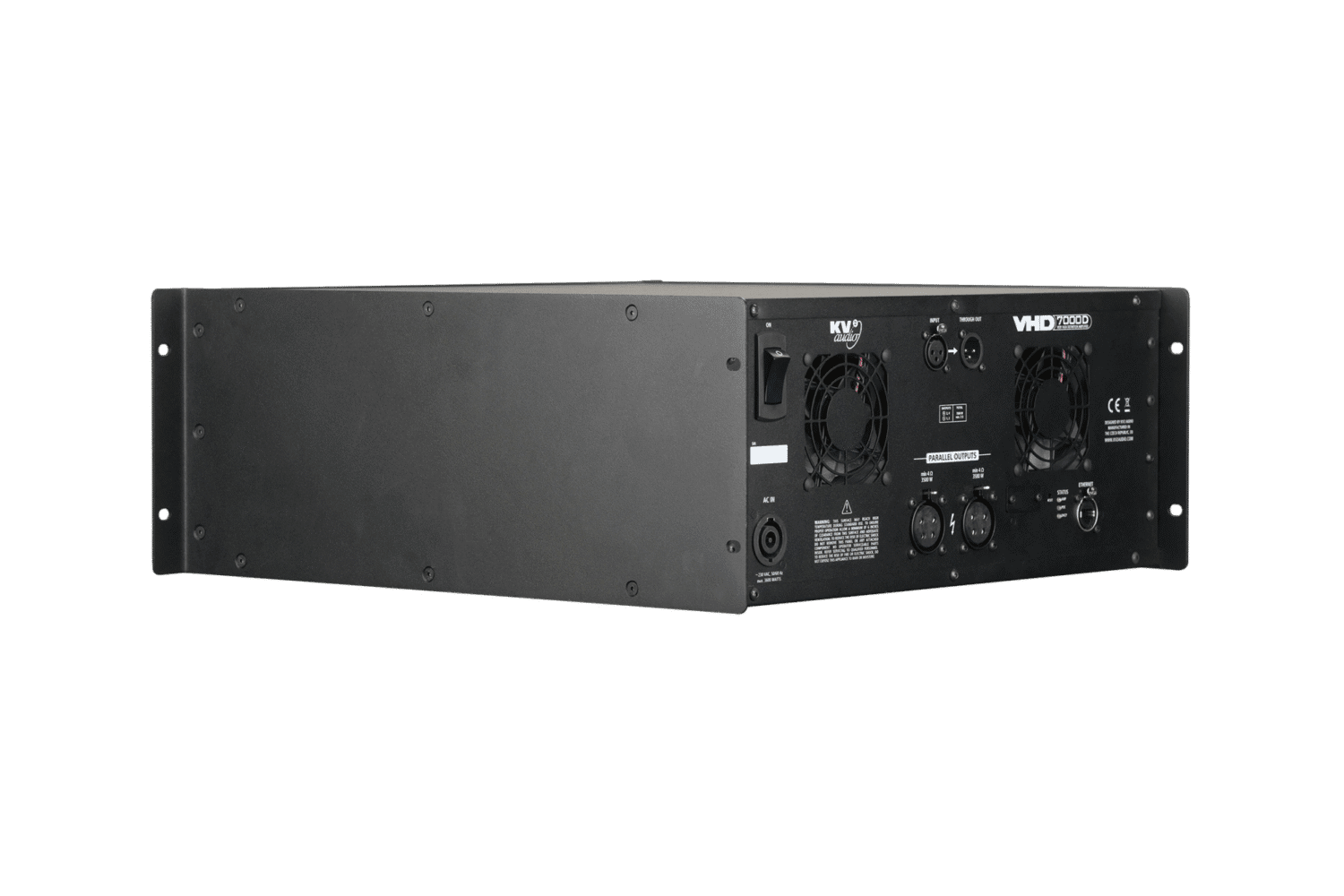

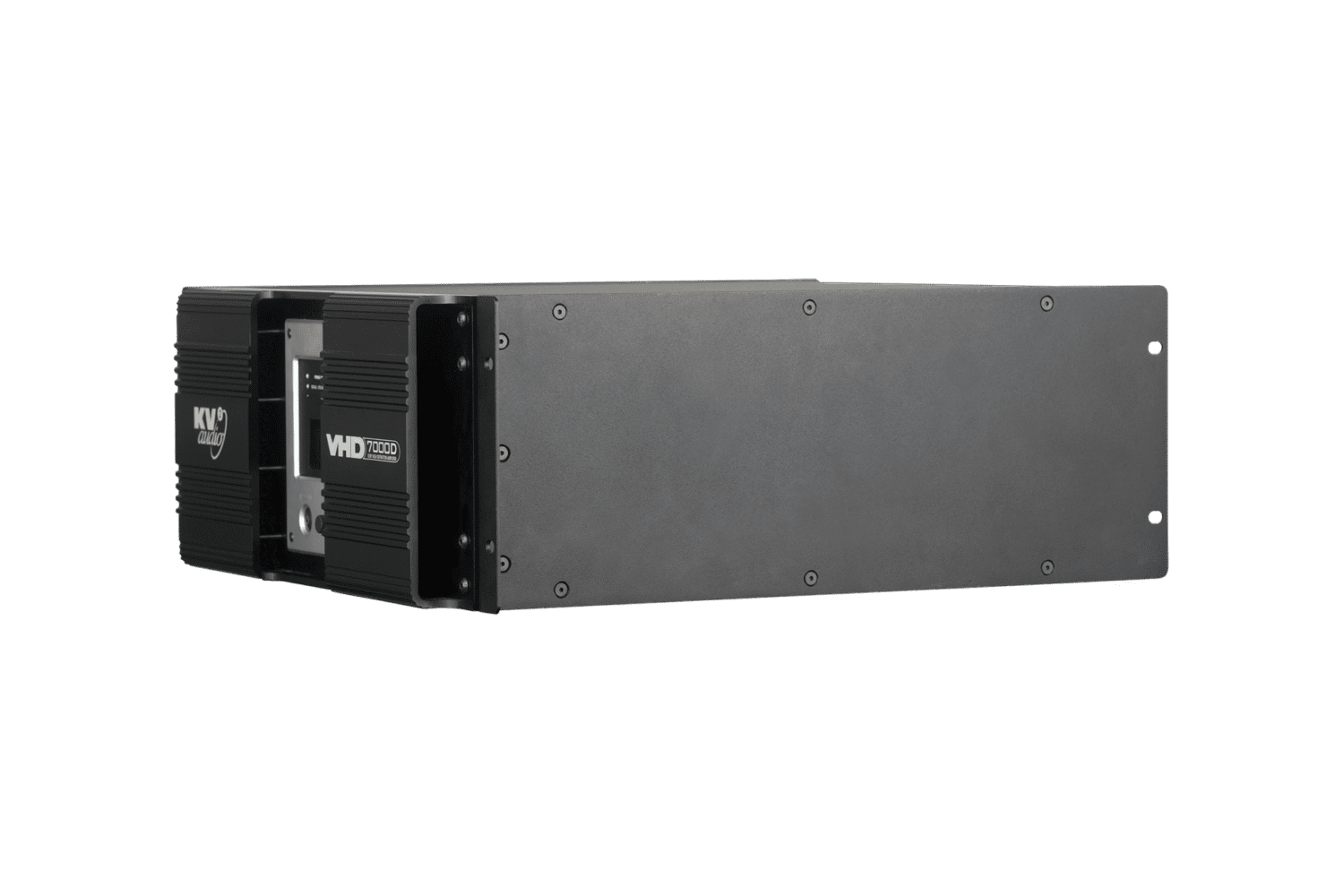

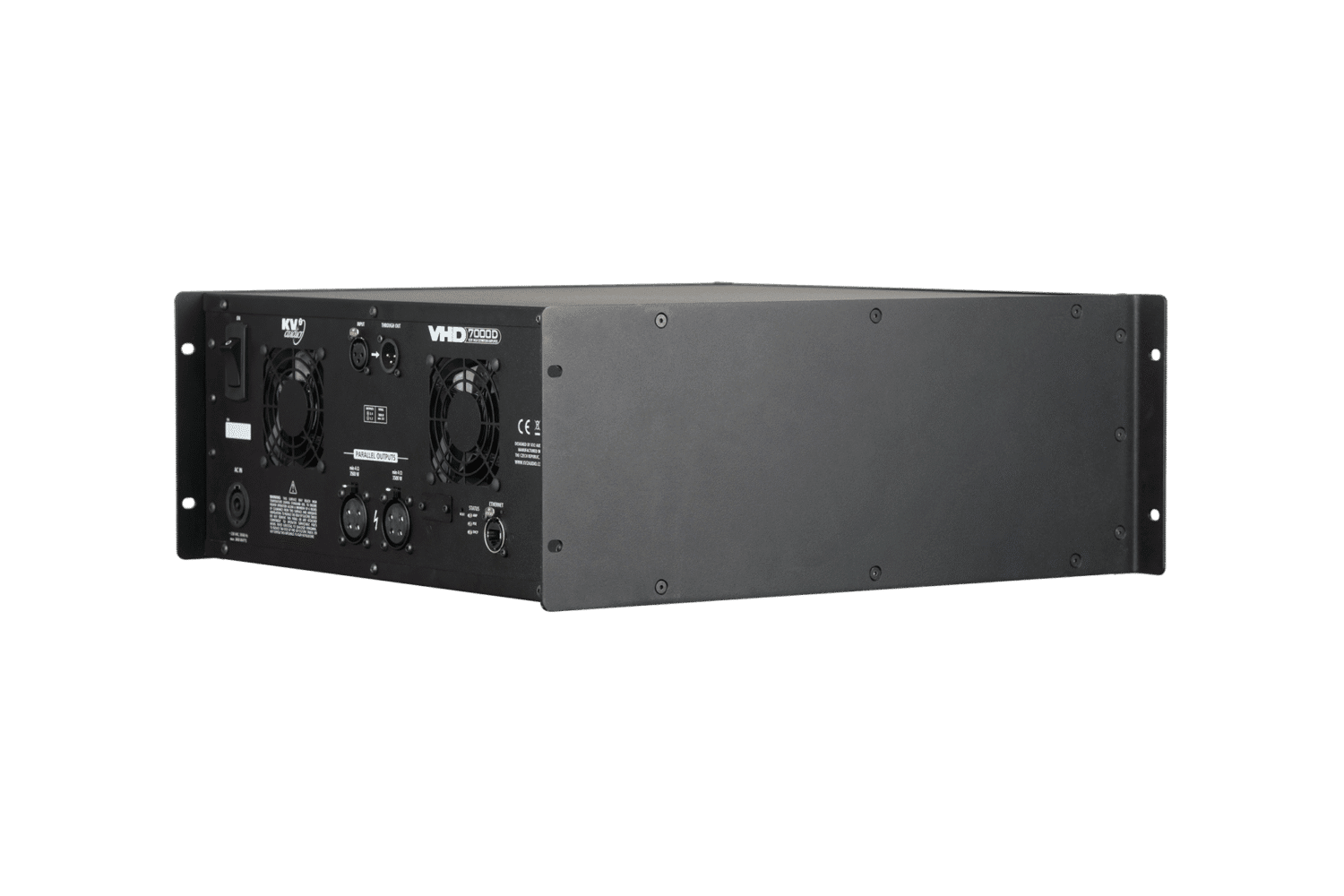

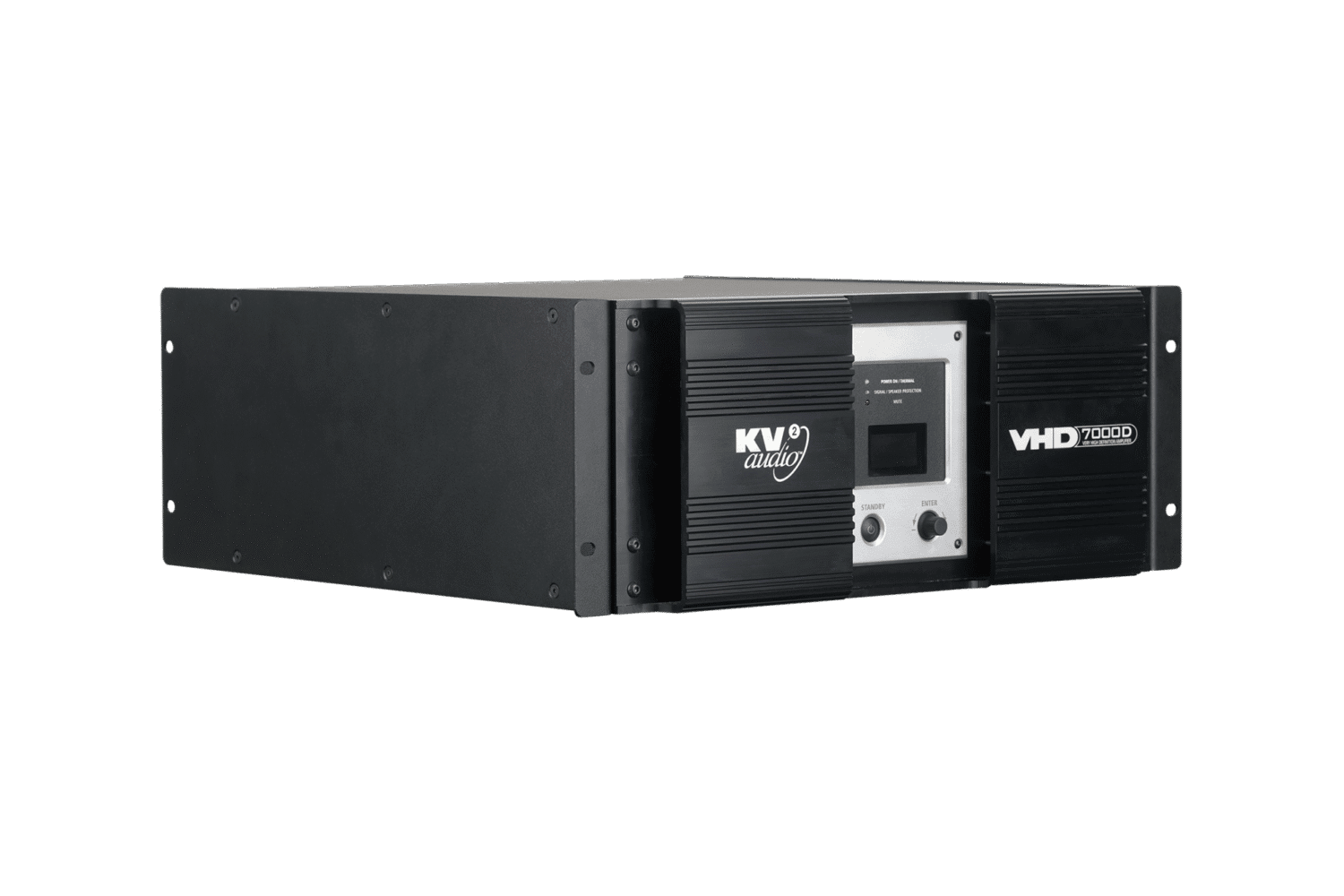

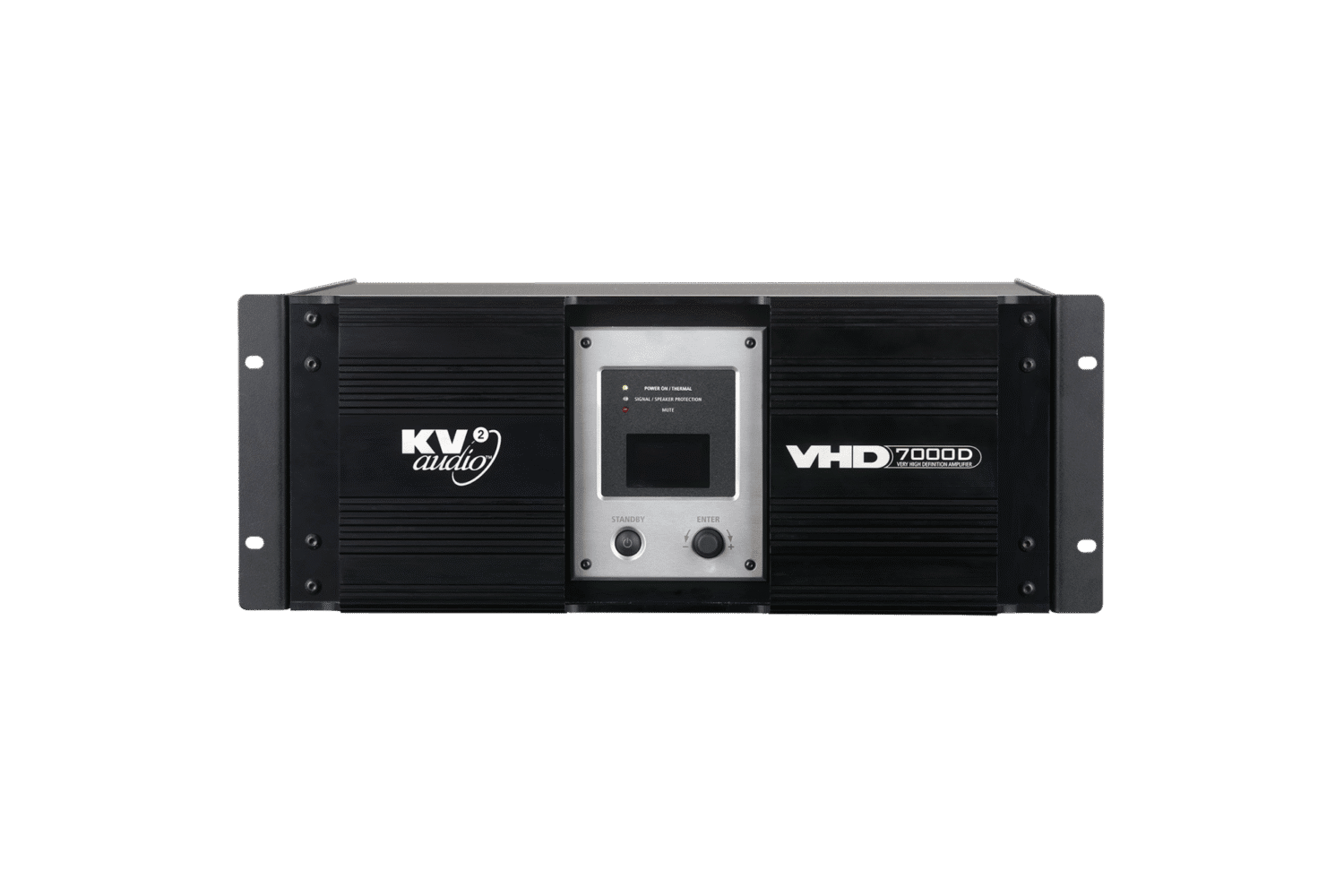

VHD7000D – Subwoofer Amplifier

KV2AUDIO
SKU: VHD7000D

El VHD7000D es un amplificador subwoofer montado en rack de un solo canal de alta potencia. La unidad contiene un amplificador RMS de largo plazo de 3500 W con una fuente de alimentación de modo conmutado de alta corriente, alojado en un único chasis de rack de 4U. El diseño de su exclusivo e innovador sistema de gestión de energía permite que el amplificador proporcione una potencia de salida a corto plazo de hasta 14 kW, mientras funciona con un consumo modesto de 3,6 kW desde un circuito de 16 A.

Código de producto

KVV 987 545 (208 – 250 V)


    Consultar precios

    Descripción

    El VHD7000D es un amplificador subwoofer montado en rack de un solo canal de alta potencia. La unidad contiene un amplificador RMS de largo plazo de 3500 W con una fuente de alimentación de modo conmutado de alta corriente, alojado en un único chasis de rack de 4U. El diseño de su exclusivo e innovador sistema de gestión de energía permite que el amplificador proporcione una potencia de salida a corto plazo de hasta 14 kW, mientras funciona con un consumo modesto de 3,6 kW desde un circuito de 16 A.

    Características

    • Sistema de control y amplificación de un canal de 3500 W para uso específico con subwoofers de la serie VHD
    • Niveles de potencia máxima de 14 kW, mientras funciona con un modesto consumo constante de 3,6 kW desde un circuito de 16 A
    • Amplificador de conmutación de alta eficiencia y mejora de corriente
    • Circuito de fuente de alimentación con modo de conmutación de alta potencia para mejorar la entrega de energía
    • Protección de sobremarcha del amplificador integrado
    • Circuito de arranque suave de CA con interruptores disyuntores de CA de ENCENDIDO/APAGADO que brindan una protección completa de la energía
    • El completo sistema de refrigeración de adelante hacia atrás cuenta con PCB sellados en el chasis para mejorar la confiabilidad
    • Configurable de forma remota utilizando la Herramienta de control y diagnóstico de KV2


    Código de producto

    KVV 987 545 (208 – 250 V)


    Output Channels

    Number of Channels 1
    Voltage Gain 39dB
    Max. Output Voltage 165V (peak)
    Max. Output Current 82A (peak)
    Minimum load impedance per channel
    Out. Power 2Ω 3500W long-term / 7000W short-term
    Out. Power 4Ω 2700W long-term / 3600W short-term

    Low Frequency Amplifier Specification

    Type High efficiency, Current-Enhancing, Switched-Rail Amplifier
    Rated Continuous Power 3500W (RMS)
    Short Term Power 14000W
    Distortion <0.05%
    Operating Bandwidth 10Hz to 500Hz

    Signal Input

    Input Sensitivity 1.55V RMS
    Input Impedance 20kΩ (balanced)
    Signal Output Through OUT

    Features

    Input Level Control -24 dB / +6 dB
    Delay Range 0 to 109.2ms, step 0.05ms
    Phase 0° / 180°
    Notch Filter 16 to 25Hz, step 1Hz
    Loudness bass enhancement SUB EQ (+6dB @ 30Hz)
    RMS Limiter FAST / SLOW, 1000 to 3000W, 8 steps
    Low Pass Filter 70, 120, 150, 500Hz
    Peak Limiter 80V, 90V, OFF

    Power Requirements

    Power Connector 1x Neutrik PowerCon® 32A
    Operating Voltage 230V
    Operating Voltage Range 200 to 250V@ 50Hz |60Hz
    Recommended Amperage 16A
    Soft Start YES
    Protection Thermal breaker
    Cooling 2x temperature controlled fans

    Physical Dimensions

    Height 177.8 mm (7.0″), 4RU
    Width 481.4 mm (18.95″)
    Depth 484.9 mm (19.09“)
    Weight 26 kg (57.32lbs)


    Product code

    KVV 987 545 (208 – 250V)
