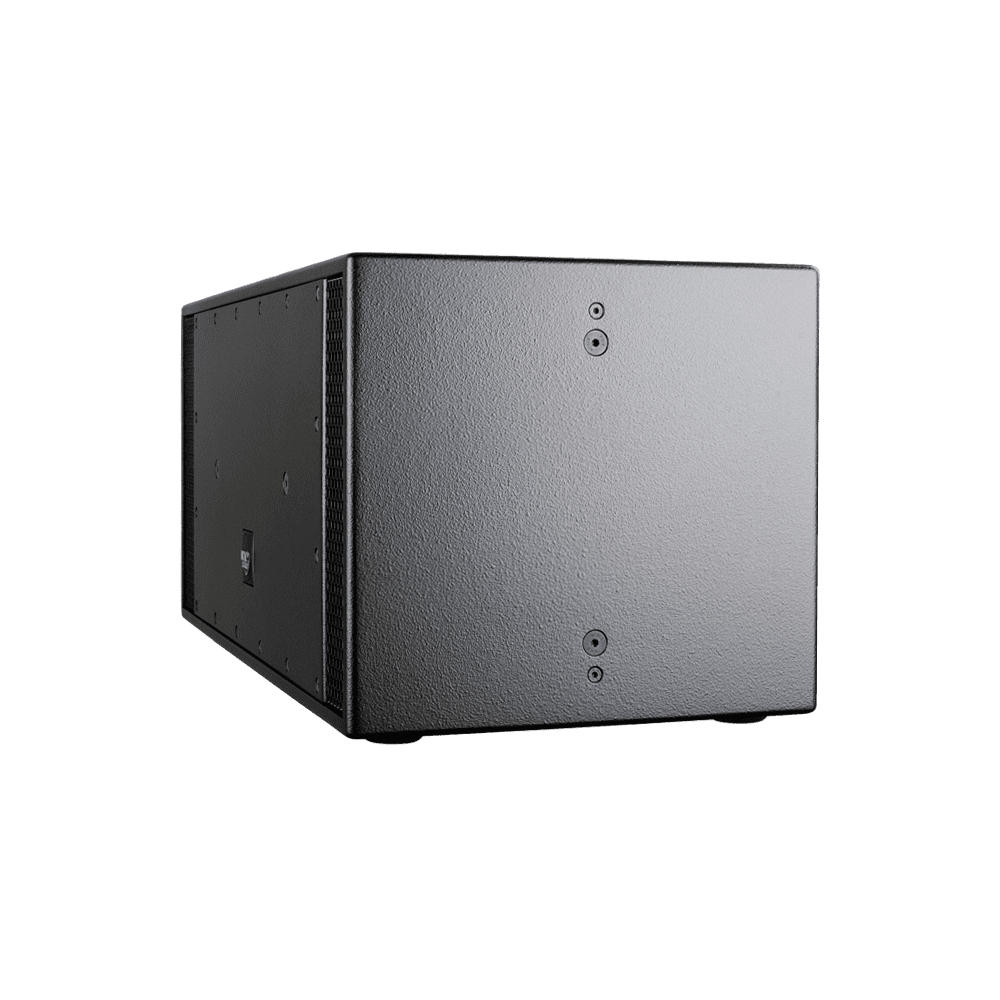

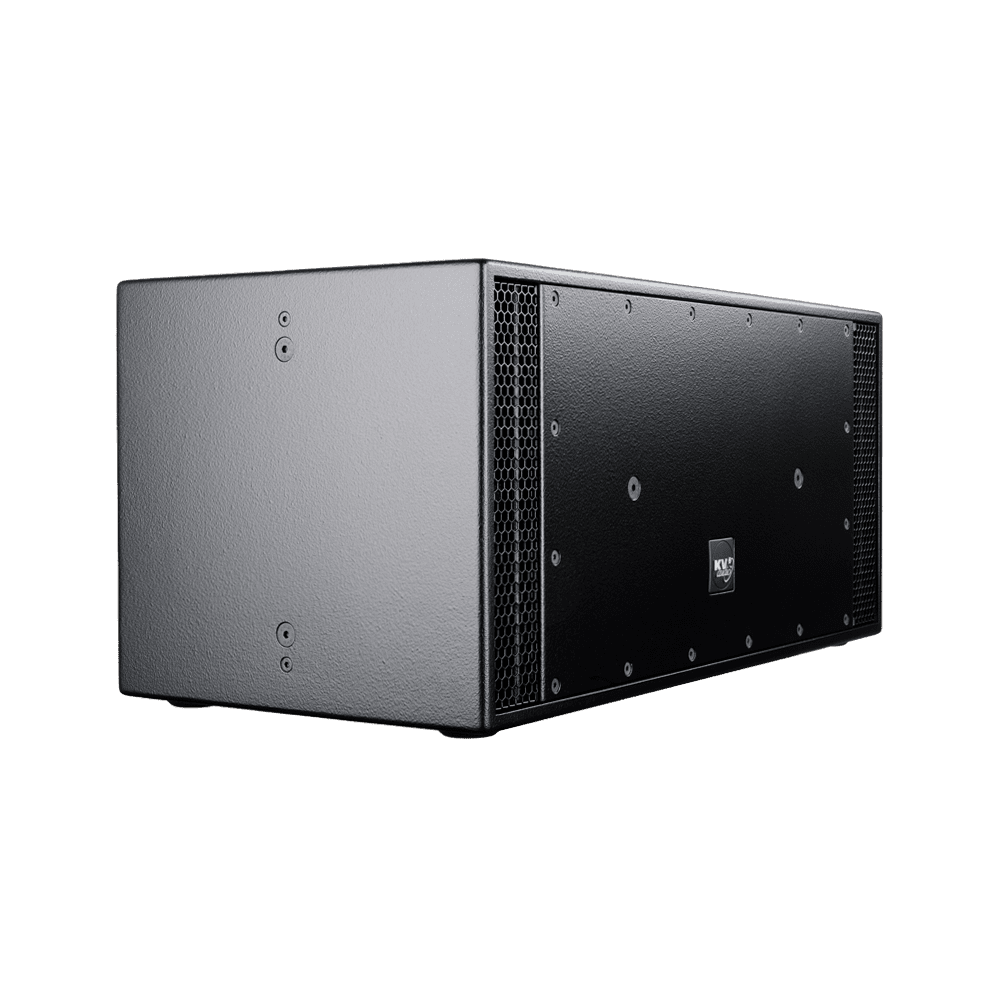

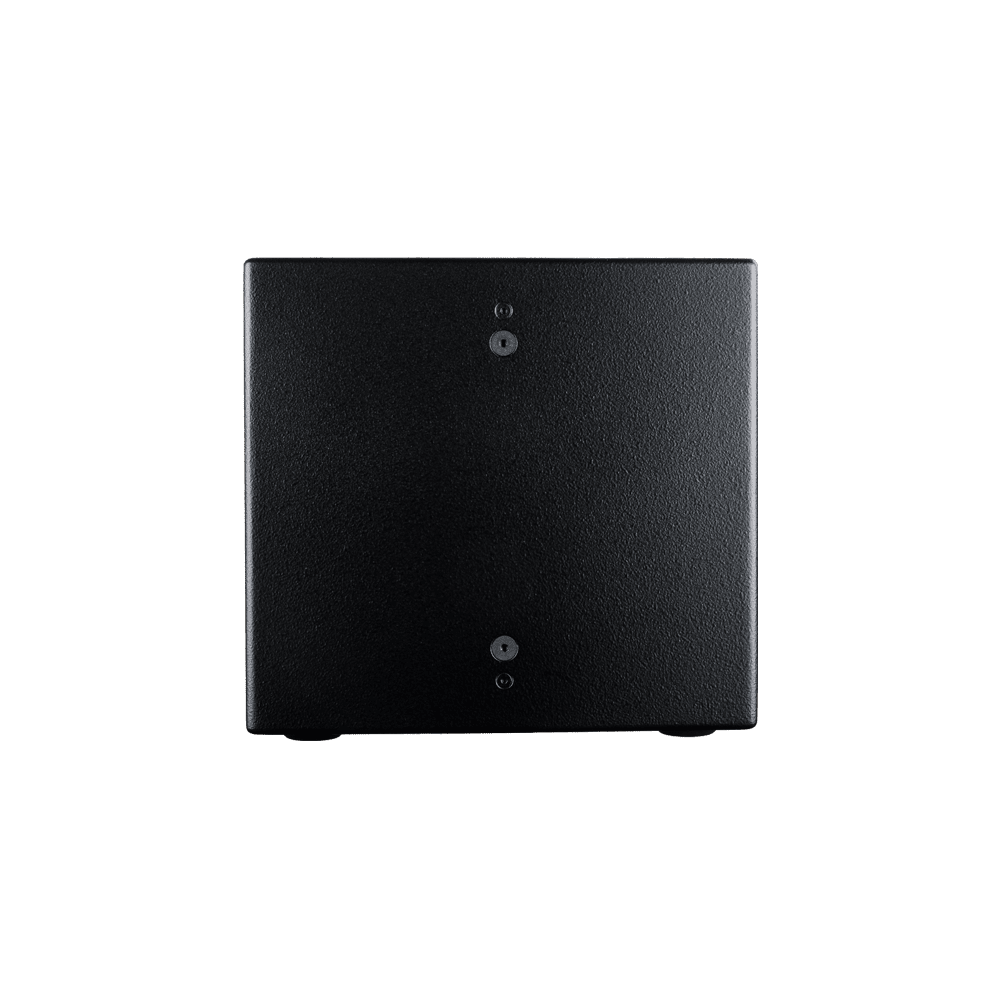

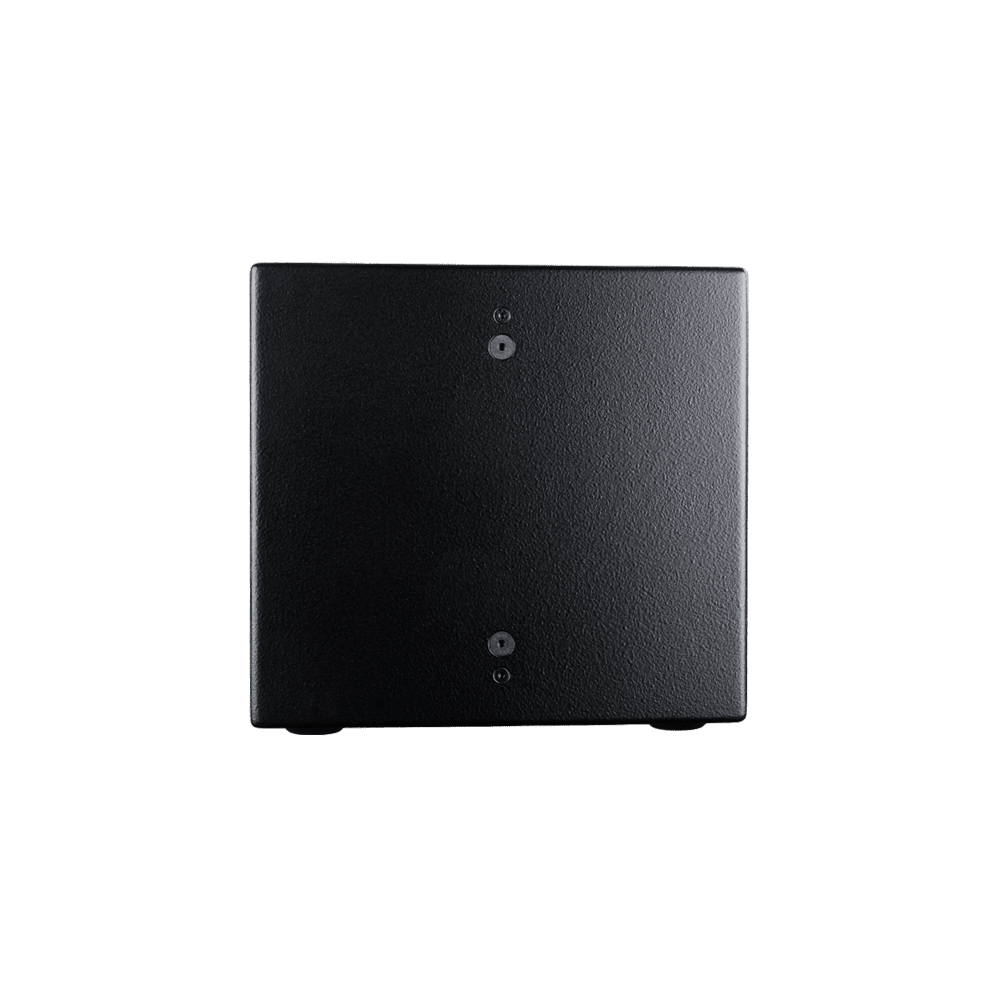

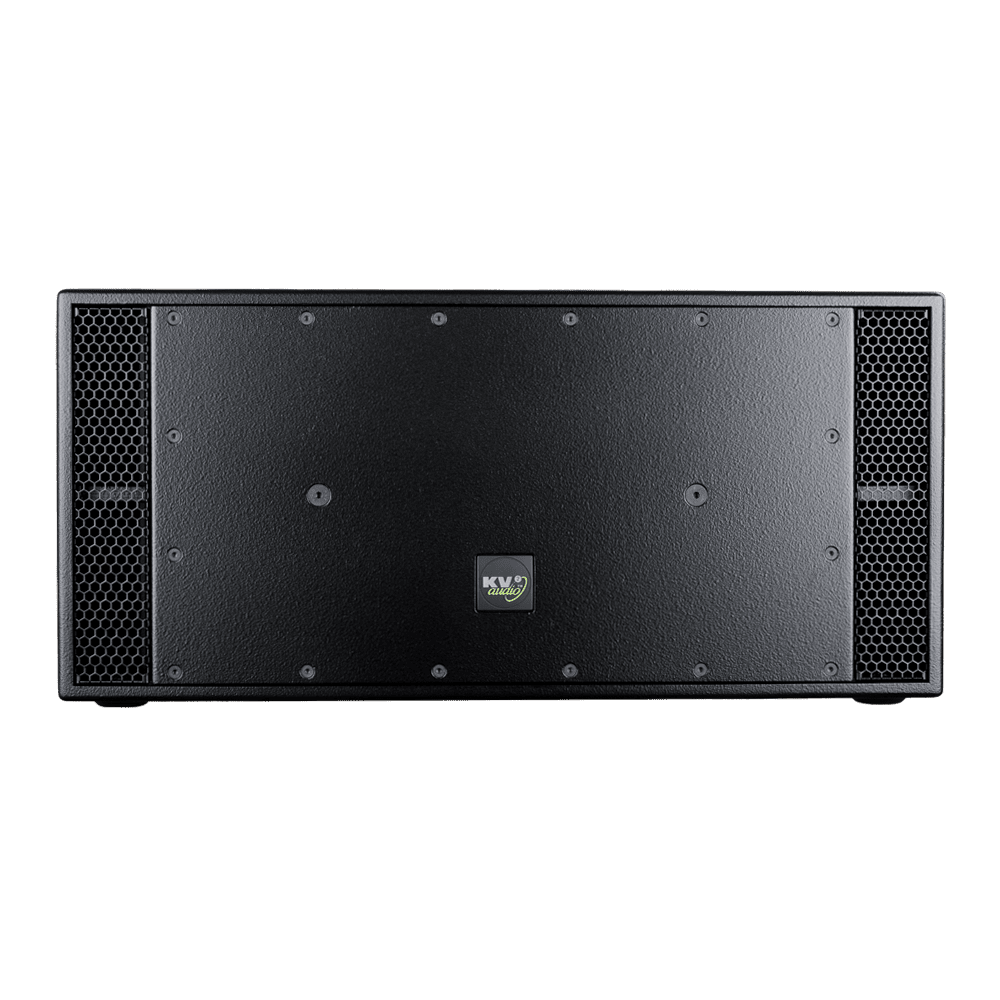

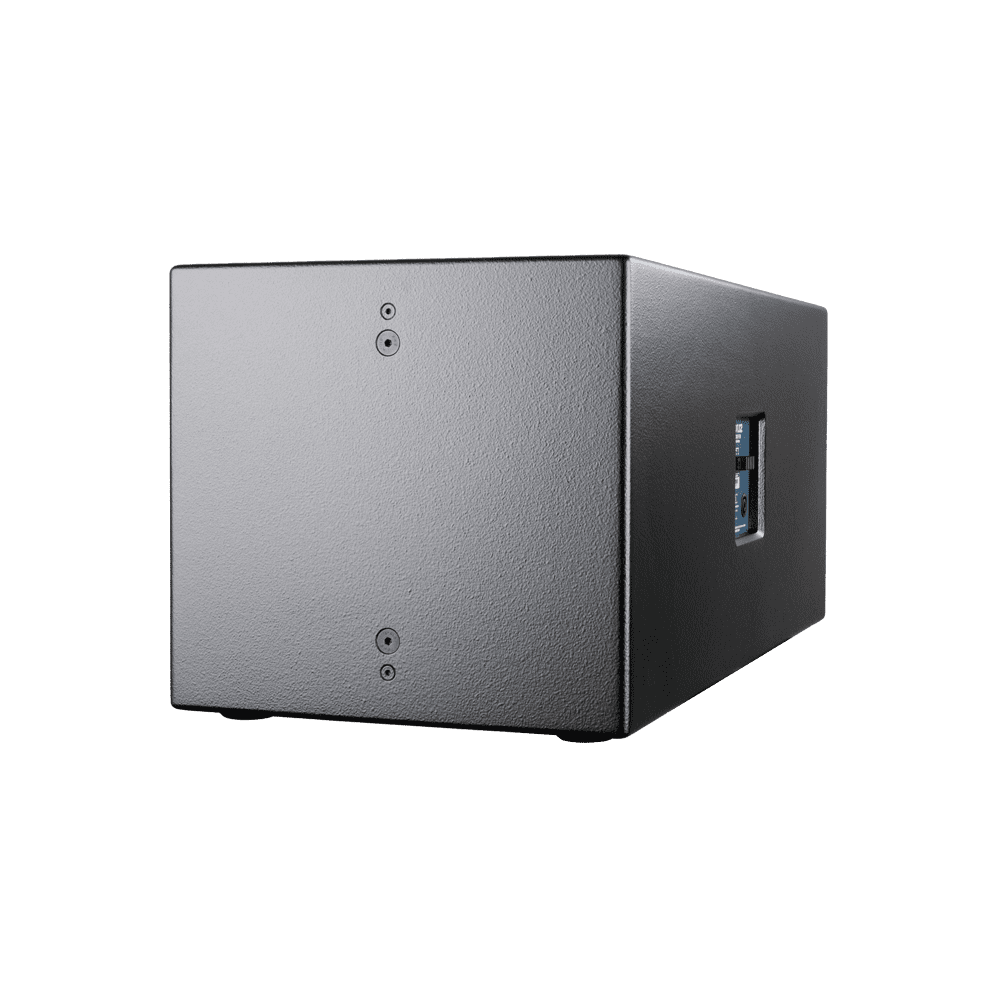

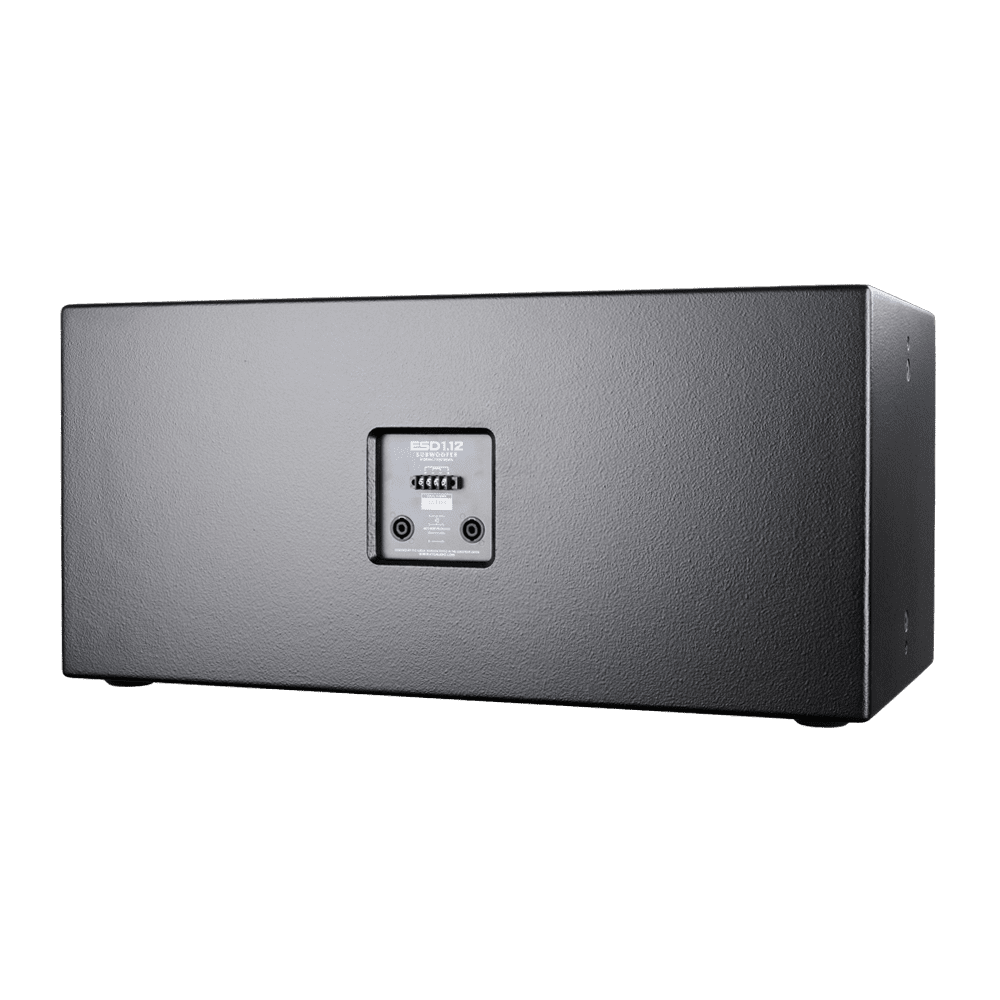

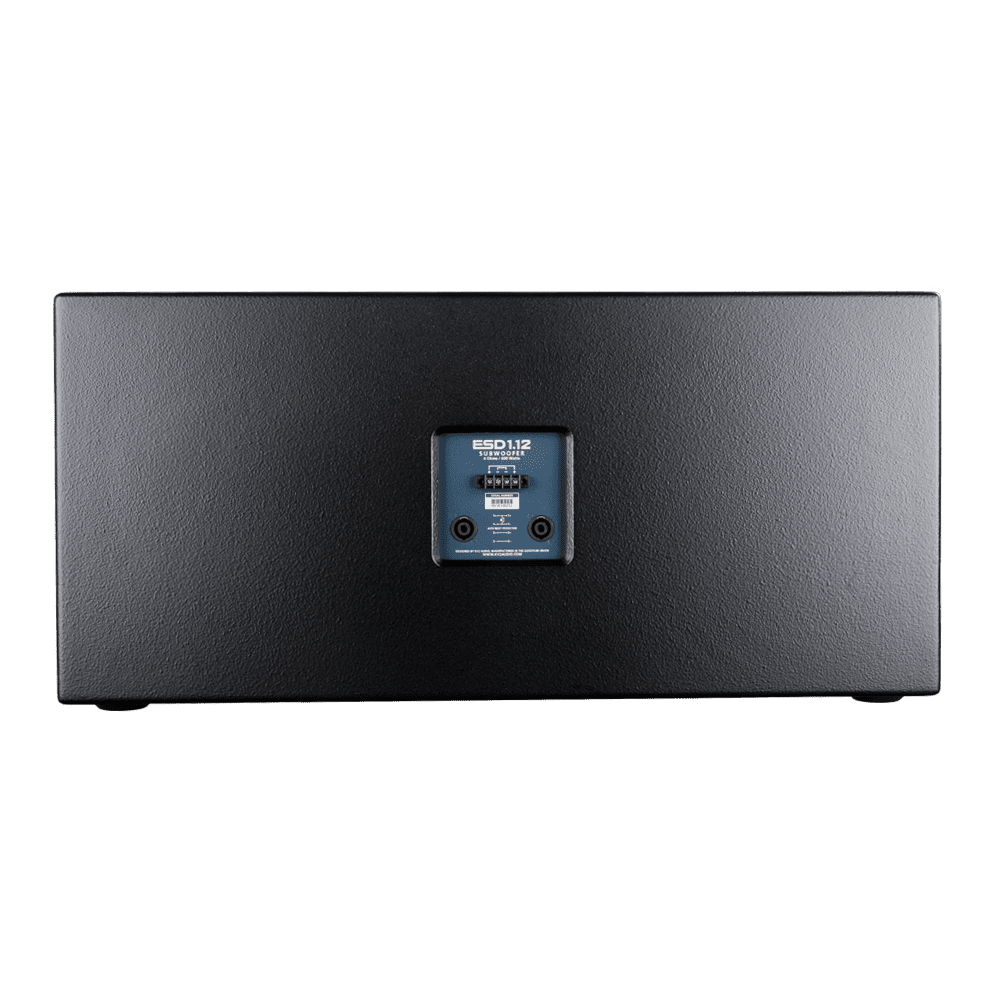

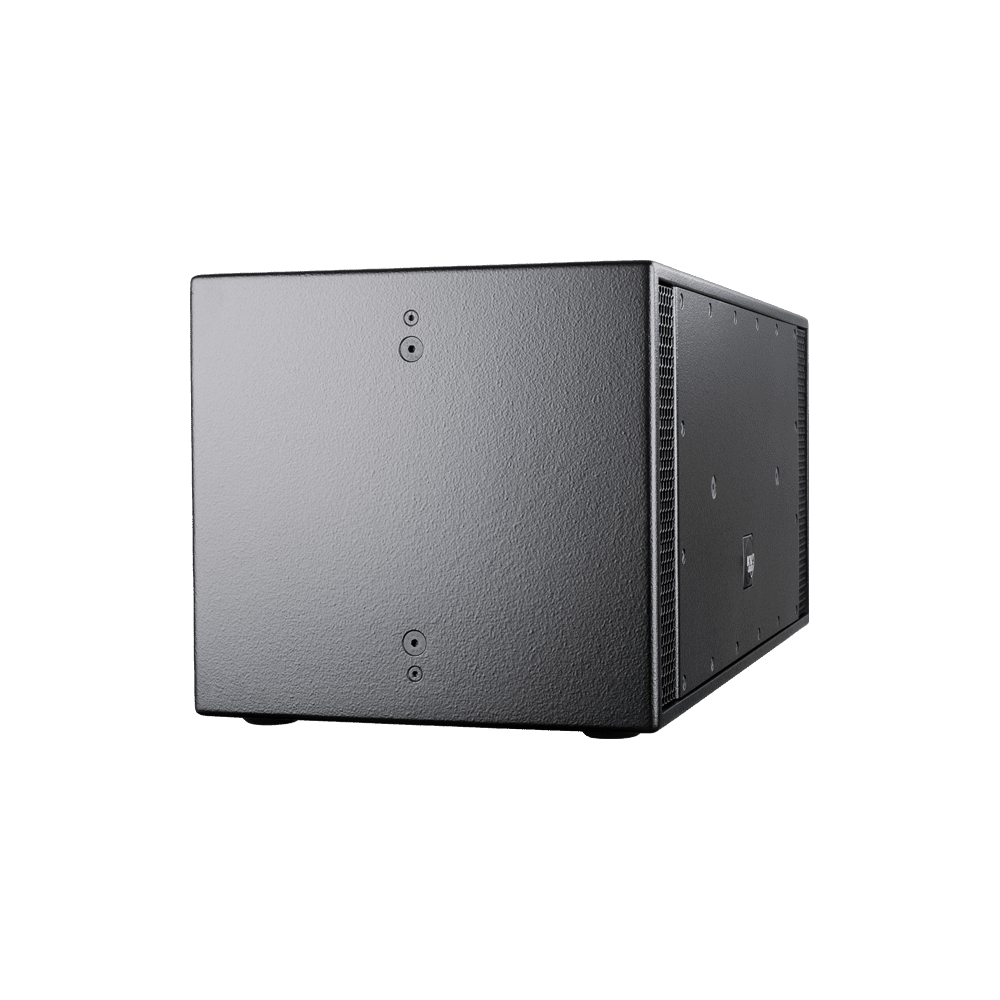

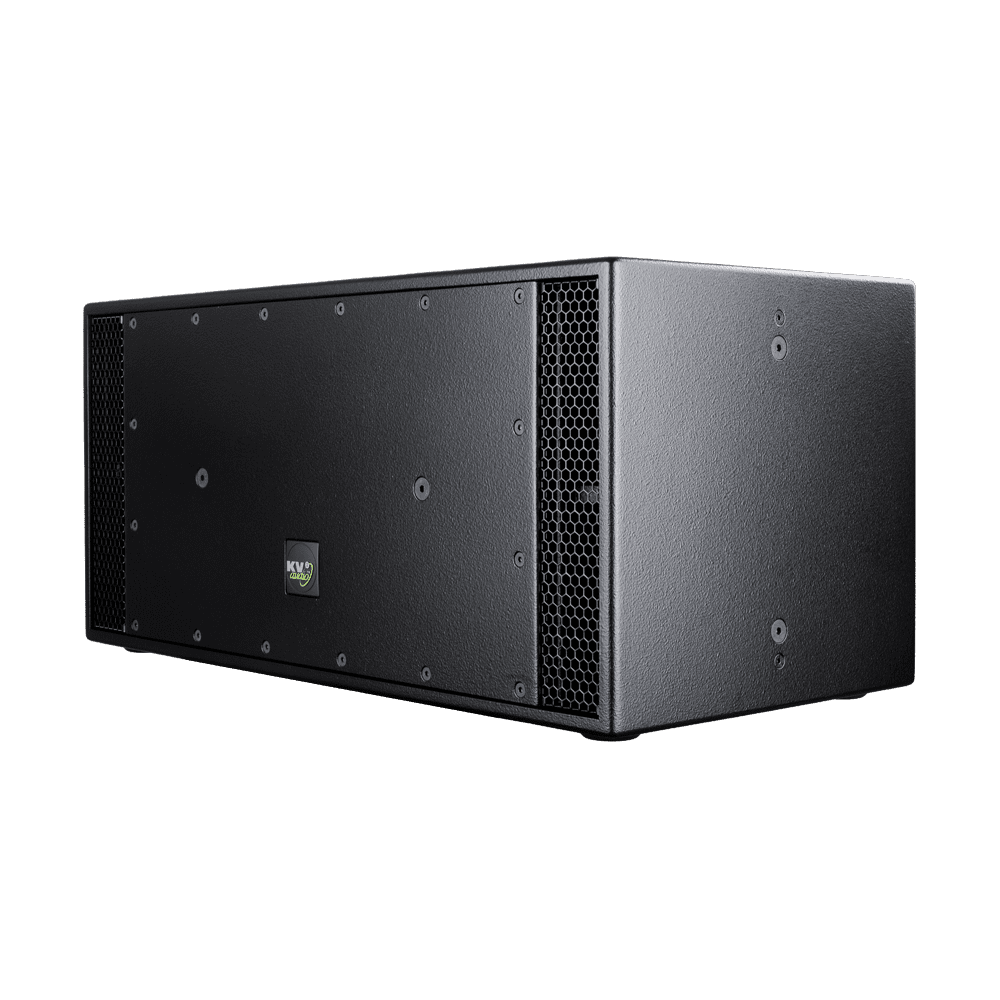

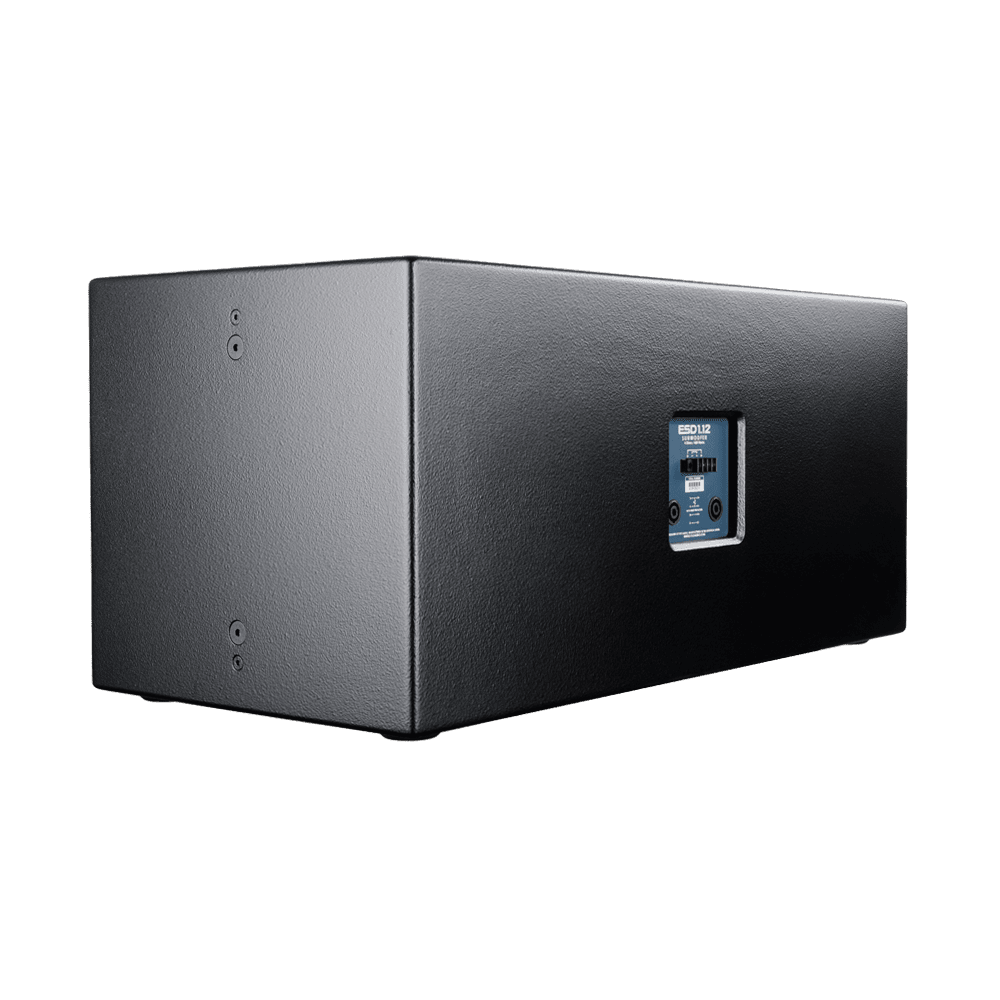

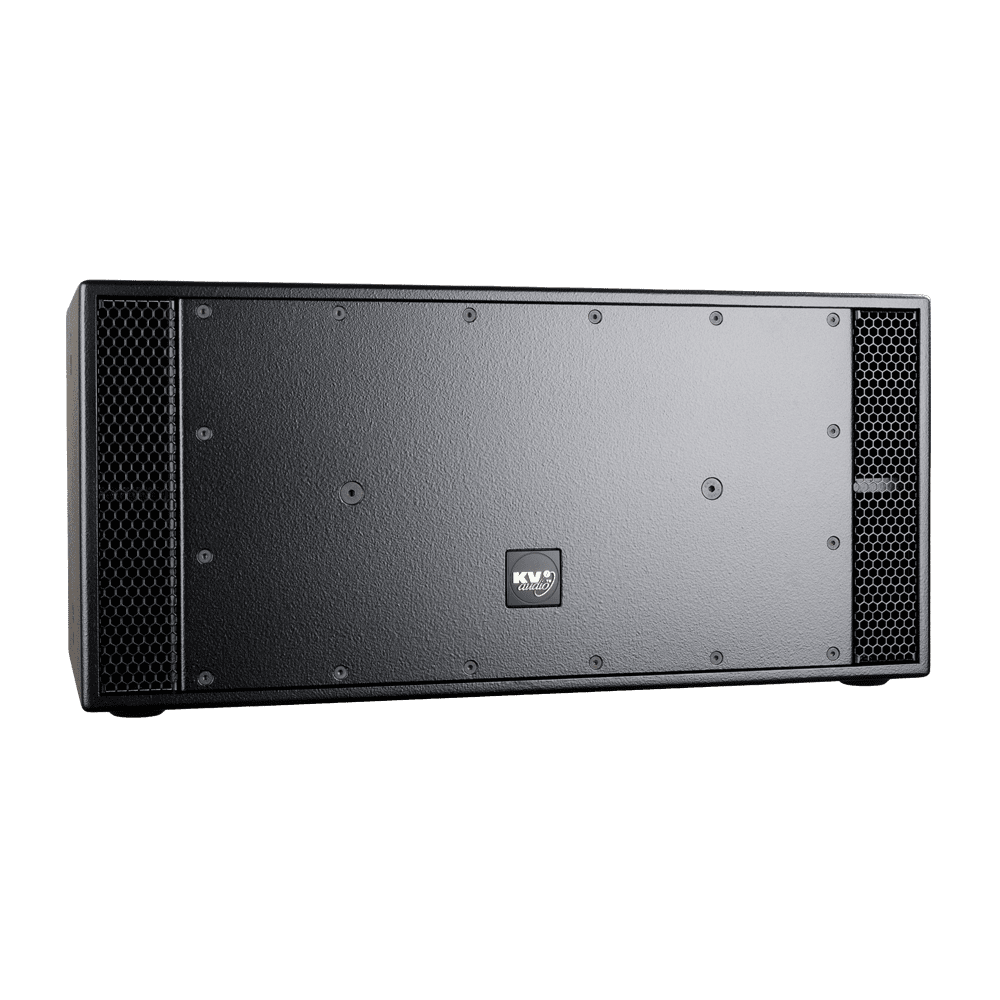

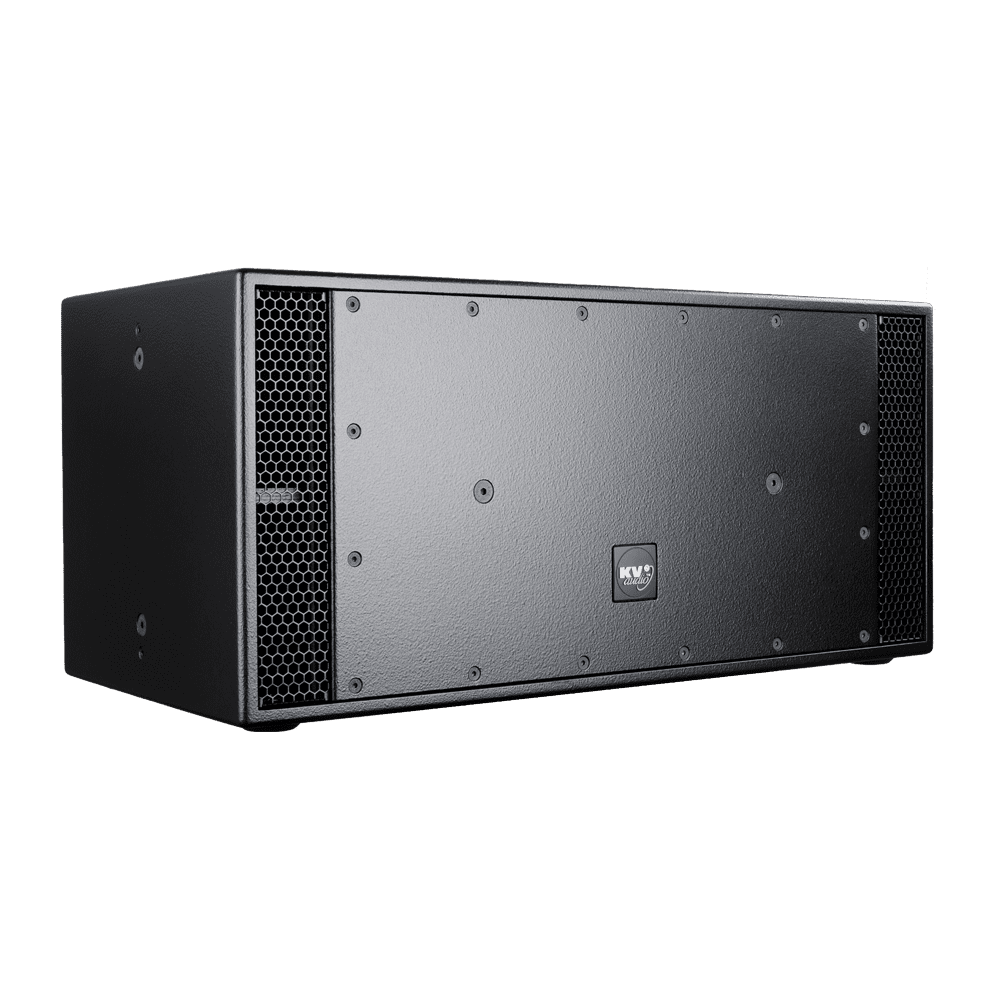

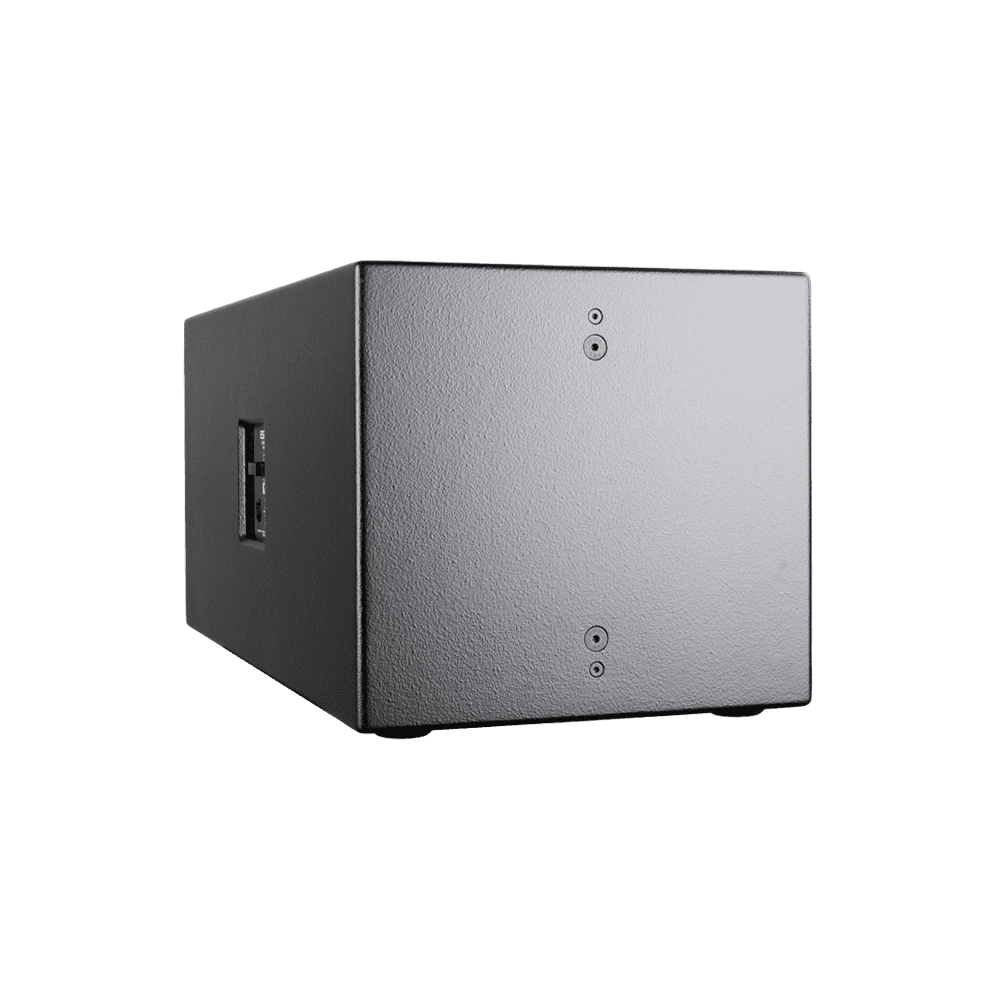

ESD1.12 – Passive subwoofer

KV2AUDIO
SKU: ESD1.12

El ESD1.12 es una versión pasiva del subwoofer activo EX1.2 de 12″ y cuenta con un woofer de ferrita de alta calidad. El perfil bajo y el tamaño de este subwoofer lo hacen ideal para aplicaciones discretas. Con un manejo de potencia de 600 vatios, el ESD1.12 es capaz de ofrecer una respuesta de graves ajustada, rápida y controlada a altos niveles de salida desde un gabinete compacto.

Aplicaciones

Diseñado específicamente como un subwoofer pasivo para acompañar y complementar el ESD5/6 como un verdadero sistema de rango completo

  • Para instalación fija
  • Bares-pequeños proyectos de entretenimiento
  • El tamaño y el tamaño reducidos permiten colocarlo debajo de asientos y accesorios

Código de producto

KVV 987 225 – ESD1.12



    Consultar precios

    Descripción

    El ESD1.12 es una versión pasiva del subwoofer activo EX1.2 de 12″ y cuenta con un woofer de ferrita de alta calidad. El perfil bajo y el tamaño de este subwoofer lo hacen ideal para aplicaciones discretas. Con un manejo de potencia de 600 vatios, el ESD1.12 es capaz de ofrecer una respuesta de graves ajustada, rápida y controlada a altos niveles de salida desde un gabinete compacto.

    Características

    • Construcción profesional de abedul báltico con revestimiento de polímero resistente al desgaste
    • Salida sostenida de 124 dB, pico de 127 dB
    • Excelente reproducción de frecuencias graves con alto contenido transitorio a altos niveles de salida
    • Controlador de baja frecuencia y alto rendimiento de 12″ con interior/exterior de 3″ (75 mm), horneado con epoxi, alta temperatura, conjunto de bobina móvil y estructuras magnéticas de ferrita
    • Dos asas laterales empotradas para un manejo y transporte simplificados
    • Montaje en poste M20
    • Adaptador de montaje en poste de 35 mm sin rosca disponible como accesorio KVV987290
    • Protección por disyuntor térmico con reinicio automático


    YouTube thumbnailYouTube icon

    Aplicaciones

    Diseñado específicamente como un subwoofer pasivo para acompañar y complementar el ESD5/6 como un verdadero sistema de rango completo

    • Para instalación fija
    • Bares-pequeños proyectos de entretenimiento
    • El tamaño y el tamaño reducidos permiten colocarlo debajo de asientos y accesorios

    Código de producto

    KVV 987 225 – ESD1.12



    Accesories


    Speakon speaker cable 4.15

    Gallery

    Product code

    KVV 987 326



    Description

    – 4 wire speaker cable – Speakon NL4 connectors – 1,5m (5ft) – for ESM, ESD speakers – for K-RIG Bass Module hook-up



    Speakon speaker cable 4.40

    Gallery

    Product code

    KVV 987 327



    Description

    – 4 wire speaker cable – Speakon NL4 connectors – 4m (13ft) – for ESM, ESD speakers – for K-RIG Bass Module hook-up



    Speaker pole – universal

    Gallery

    Product code

    KVV 987 130



    Description

    Heavy duty telescopic speakerpole
    – 0,735 to 1,23 m – diameter 35 mm
    – weight 2,2 kg – max. load 50 kg
    – bottom terminal M20
    – matte black



    Downloads

    SKP

    Speaker pole – universal SKP

    Speaker pole – universal SketchUp

    System Acoustic Performance

    Max SPL Long-term 124dB
    Max SPL Peak 130dB
    -3dB Response 38Hz to 150Hz
    -10dB Response 34Hz to 170Hz
    Recommended Power 600W
    Sensitivity 97 dB (half-space area)
    Impedance
    Crossover Point 80Hz to 150Hz

    Low Frequency Section

    Acoustic Design Twin Asymmetrical loading
    Number of Drivers 1
    Woofer Size / Voice Coil Diameter 12″ / 3″ / Inside outside
    Diaphragm Material Epoxy Reinforced Cellulose
    Magnet Type Ferrite
    Protection Thermal breaker – autoreset

    Speaker Input

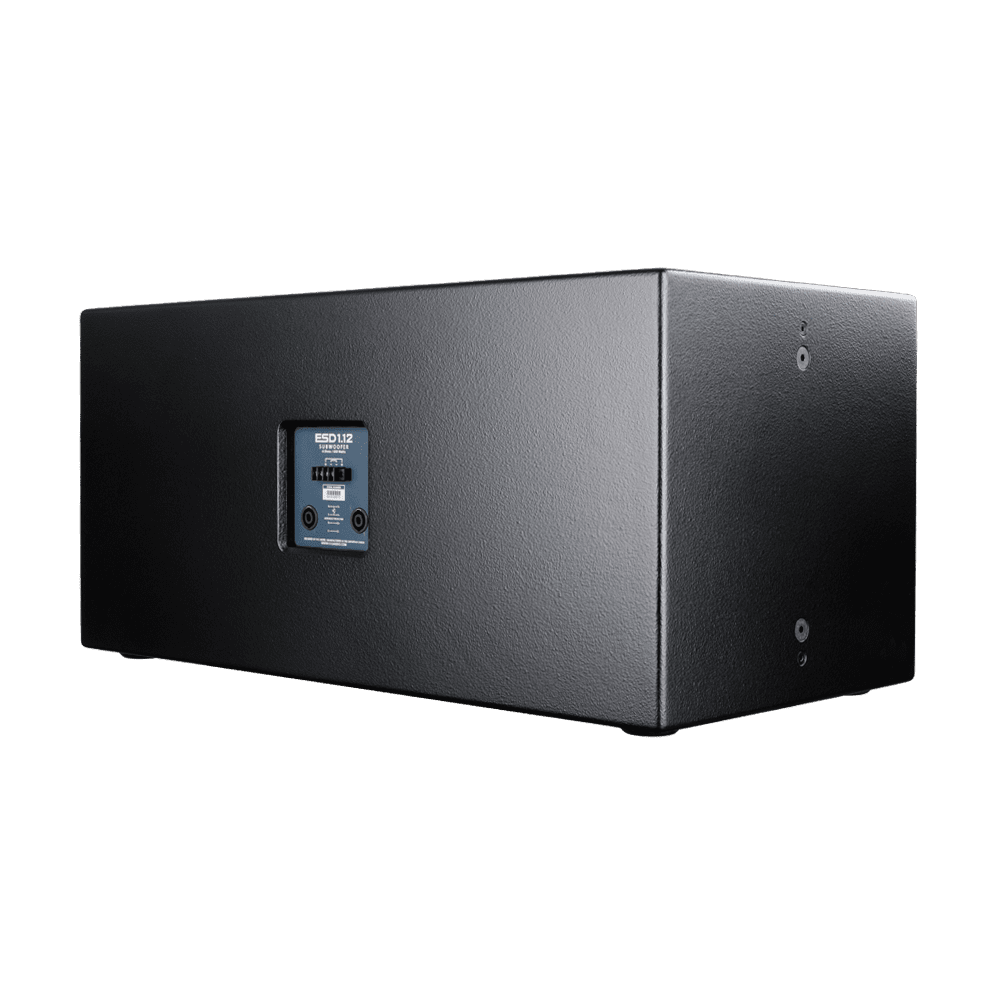

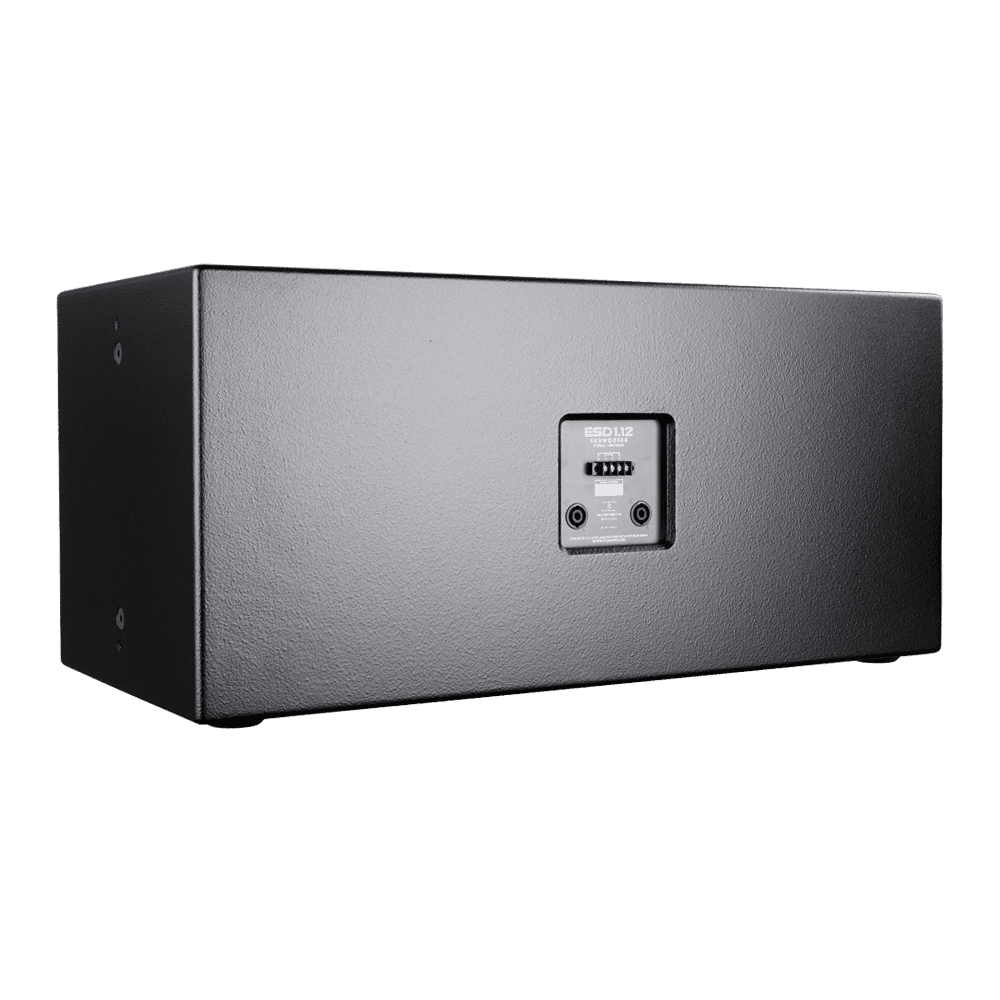

    Speaker Input 2x Neutrik Speakon®, Terminal Block

    Cabinet

    Cabinet Material Baltic birch
    Handles 2
    Pole Mount M20
    Flyware 8x M10 suspension points
    Color “Orange peeled” Matt Black or any RAL

    Physical Dimensions

    Height 379.5 mm (14.94″)
    Width 800 mm (31.49″)
    Depth 400 mm (15.75″)
    Weight 26.7 kg (58.8lbs)


    Product code

    KVV 987 225 – ESD1.12


    PDF

    ESD Subwoofers User Guide

    ESD Subwoofers User Manual



    PDF

    ESD1.12 Technical Data Sheet

    Download Product’s Data Sheet


    DWG

    ESD1.12 – 3D

    1:1 scale – clamping points – weight – dwg file



    PDF

    ESD1.12 – 2D

    ESD1.12 2D Drawings



    SKP

    ESD Series SketchUp

    ESD Series SketchUp – all boxes and accessories



    DWG

    ESD1.12 2D DWG

    ESD1.12 2D DWG



    SKP

    ESD1.12 SKP

    ESD1.12 SketchUp



    DWG

    ESD1.12 3D DWG

    ESD1.12 3D DWG
