VHD5000
Unidad de control activo y amplificación diseñada específicamente en conjunto con VHD5000S para alimentar el sistema de altavoces VHD5. El VHD5000 está equipado con muchas funciones para facilitar el uso de sistemas de altavoces a gran escala. Cuenta con todo el procesamiento de señal, cruce y protección del sistema de altavoces. Todo el procesamiento de señales se ejecuta con el circuito analógico KV2 Audio Super Audio y utiliza el muestreo de 20 MHz líder en la industria de KV2 para alineación de tiempo integrada y corrección de fase para una máxima calidad de audio. El VHD5000 está equipado con múltiples líneas de retardo, una línea de retardo de banda ancha para el retardo del sistema VHD5, un retardo de salida completo y dos líneas de retardo de baja frecuencia para subwoofers.
Aplicaciones
Diseñadas específicamente como amplificación y control para sistemas de altavoces parciales 1xMid/Hi VHD5.0 con VHD5000S adyacentes en módulos de montaje en rack
- PA portátil a gran escala
- Instalaciones fijas
- Grandes clubes
Código de producto
KVV 987 334
Descripción
Unidad de control activo y amplificación diseñada específicamente en conjunto con VHD5000S para alimentar el sistema de altavoces VHD5. El VHD5000 está equipado con muchas funciones para facilitar el uso de sistemas de altavoces a gran escala. Cuenta con todo el procesamiento de señal, cruce y protección del sistema de altavoces. Todo el procesamiento de señales se ejecuta con el circuito analógico KV2 Audio Super Audio y utiliza el muestreo de 20 MHz líder en la industria de KV2 para alineación de tiempo integrada y corrección de fase para una máxima calidad de audio. El VHD5000 está equipado con múltiples líneas de retardo, una línea de retardo de banda ancha para el retardo del sistema VHD5, un retardo de salida completo y dos líneas de retardo de baja frecuencia para subwoofers.
Características
La entrada principal, la salida de relleno y las salidas de subwoofer están equipadas con funciones de inversión de fase y nivel de ajuste. La entrada del VHD5000 es “Line Driver Ready”, tiene un interruptor selector de impedancia de señal de entrada (10 kOhm y 120 Ohm) para igualar la fuente de señal de baja impedancia al conectar cables de señal largos. En la mayoría de los casos, sería recomendable utilizar un controlador de línea VHD LD4 además de las salidas del mezclador, para garantizar que la línea al amplificador se conduzca correctamente y se mantenga la integridad de la señal.
El VHD5000 también cuenta con ecualizador de larga distancia, recuperación de alta frecuencia y un generador de señal. El amplificador está equipado con múltiples posibilidades de red para una fácil operación de control remoto desde amplificadores en red o aplicaciones de sitios web.
Aplicaciones
Diseñadas específicamente como amplificación y control para sistemas de altavoces parciales 1xMid/Hi VHD5.0 con VHD5000S adyacentes en módulos de montaje en rack
- PA portátil a gran escala
- Instalaciones fijas
- Grandes clubes
Código de producto
KVV 987 334
Configurations
VHD5 – A
VHD5 – B
VHD5 – CVHD5 – A
Description

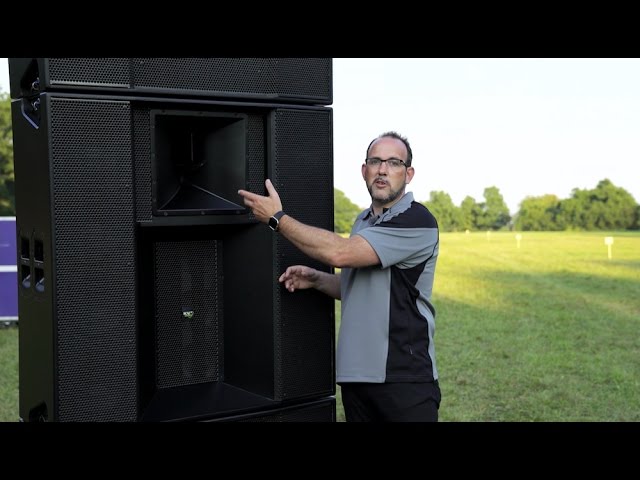

The VHD5 is a Constant Power Point Source System designed for large audiences, extremely long throw and intended to be flown at a minimum height of 10 metres.
One side of the full system with three VHD8.10 Low Mid modules, one VHD5.0 Mid Hi and a VHD5.1 downfill. Amplification provided by three rack amplifiers: VHD5000 for Mid-Hi, VHD5000S for Low Mid, and VHD5100 for downfill. Everything is distributed by a single multicable through the Power Unit.
With KV2’s flying systems, all of the internal flyware is pre-configured for each box and does not require any adjustments or changes of angles in the field. In addition there is an innovative remote controlled motorised Flybar that allows the whole system, once hung, to be rotated / panned or tilted at the simple push of a button.
Products
| Count | Product | Type |
|---|---|---|
| 1 | VHD5.0 Mid Hi | MID-HI |
| 3 | VHD8.10 Low Mid | Low Mid |
| 1 | VHD5.1 Downfill | MID-HI |
| 1 | VHD5000 | Amplifier |
| 1 | VHD5000S | Amplifier |
| 1 | VHD5100 | Amplifier |
Accessories
| Count | Accessory | Title |
|---|---|---|
| 1 | VHD5 Power unit | VHD5 Power unit |
| 1 | VHD5 Tilt flybar | VHD5 Tilt flybar |
| 1 | VHD5 Pan flybar | VHD5 Pan flybar |
| 1 | VHD5 Multicable | VHD5 Multicable |
| 1 | VHD5 Extension cable | VHD5 Extension cable |
| 1 | VHD5 Downfill bracket | VHD5 Downfill bracket |
Images
VHD5 – B
Description
The VHD5 is a Constant Power Point Source System designed for large audiences, extremely long throw and intended to be flown at a minimum height of 10 metres.
One side of the full system with two VHD8.10 Low Mid modules and one VHD5.0 Mid Hi. Amplification provided by two rack amplifiers: VHD5000 for Mid-Hi, VHD5000S for Low Mid.
Everything is distributed by a single multicable through the Power Unit. With KV2’s flying systems, all of the internal flyware is pre-configured for each box and does not require any adjustments or changes of angles in the field. In addition there is an innovative remote controlled motorised Flybar that allows the whole system, once hung, to be rotated / panned or tilted at the simple push of a button.
Products
| Count | Product | Type |
|---|---|---|
| 1 | VHD5.0 Mid Hi | MID-HI |
| 3 | VHD8.10 Low Mid | Low Mid |
| 1 | VHD5000 | Amplifier |
| 1 | VHD5000S | Amplifier |
| 1 | VHD5100 | Amplifier |
Accessories
| Count | Accessory | Title |
|---|---|---|
| 1 | VHD5 Power unit | VHD5 Power unit |
| 1 | VHD5 Tilt flybar | VHD5 Tilt flybar |
| 1 | VHD5 Pan flybar | VHD5 Pan flybar |
| 1 | VHD5 Multicable | VHD5 Multicable |
| 1 | VHD5 Extension cable | VHD5 Extension cable |
Images
VHD5 – C
Description
The VHD5 is a Constant Power Point Source System designed for large audiences, long throw and intended to be flown at a minimum height of 10 metres.One side of the full system with two VHD8.10 Low Mid modules, one VHD5.0 Mid Hi and a VHD5.1 downfill.
Amplification provided by three rack amplifiers: VHD5000 for Mid-Hi, VHD5000S for Low Mid, and VHD5100 for downfill. Everything is distributed by a single multicable through the Power Unit.
With KV2’s flying systems, all of the internal flyware is pre-configured for each box and does not require any adjustments or changes of angles in the field. In addition there is an innovative remote controlled motorised Flybar that allows the whole system, once hung, to be rotated / panned or tilted at the simple push of a button.
Products
| Count | Product | Type |
|---|---|---|
| 1 | VHD5.0 Mid Hi | MID-HI |
| 2 | VHD8.10 Low Mid | Low Mid |
| 1 | VHD5.1 Downfill | MID-HI |
| 1 | VHD5000 | Amplifier |
| 1 | VHD5000S | Amplifier |
| 1 | VHD5100 | Amplifier |
Accessories
| Count | Accessory | Title |
|---|---|---|
| 1 | VHD5 Power unit | VHD5 Power unit |
| 1 | VHD5 Tilt flybar | VHD5 Tilt flybar |
| 1 | VHD5 Pan flybar | VHD5 Pan flybar |
| 1 | VHD5 Multicable | VHD5 Multicable |
| 1 | VHD5 Extension cable | VHD5 Extension cable |
| 1 | VHD5 Downfill bracket | VHD5 Downfill bracket |
Images
Accesories
VHD5 Power unitVHD5 Power unit
Gallery
Product code
KVV 987 363
Description
VHD5.0 dedicated Power Unit
Downloads
VHD5 Power unit 3D DWG
VHD5 Power unit 3D DWG
VHD5 Power unit SKP
VHD5 Power unit SketchUp
Output Channels
| Number of Channels | 1x VHD5.0 |
High Frequency Amplifier Specification
| Type | Class AB Push-Pull low IM Mosfet design, transformer balanced output |
| Rated Continuous Power | 300W |
| Distortion | < 0.02% |
| Operating Bandwidth | 2kHz to 30kHz |
High Frequency Amplifier 2 Specification
| Type | High Efficiency, High Power Bandwidth |
| Rated Continuous Power | 600W |
| Distortion | < 0.05% |
| Operating Bandwidth | 2kHz to 30kHz |
Mid Frequency Amplifier Specification
| Type | High Efficiency, High Power Bandwidth |
| Rated Continuous Power | 1500W |
| Distortion | < 0.05% |
| Operating Bandwidth | 450Hz to 2kHz |
Signal Input
| Input Channels | XLR |
| Input Sensitivity | 1.55V RMS |
| Input Impedance | 10kΩ to 120Ω “Line driver ready” |
Signal Output
| Signal Output Channels | Through, Low, Sub A B, Fill, Insert |
Speaker Output
| Speaker Output | AP6 |
Features
| Input Level Control | -20 / +3dB |
| Hi Level Control | -6 / +4dB |
| Mid Level Control | fixed |
| Low Level Control | -6/ +6dB |
| Subwoofer Level Control | -20 / +10dB |
| Downfill Level Control | -54 / + 6dB |
| Indicators | 5.7″ sunlight readable color display |
| Remote control | Ethernet |
Power Requirements
| Power Connector | 1x Neutrik PowerCon® 32A |
| Operating Voltage | 230V |
| Operating Voltage Range | 195 to 260V AC |
| Recommended Amperage | 20A 205V | 16A 230V |
| Soft Start | Yes |
| Protection | Thermal breaker |
| Cooling | Front-to-back, active |
Physical Dimensions
| Height | 177.8 mm (7.0″), 4HE |
| Width | 481.4 mm (18.95″) |
| Depth | 495 mm (19.5″) |
| Weight | 36 kg (80lbs) |
Product code
KVV 987 334
