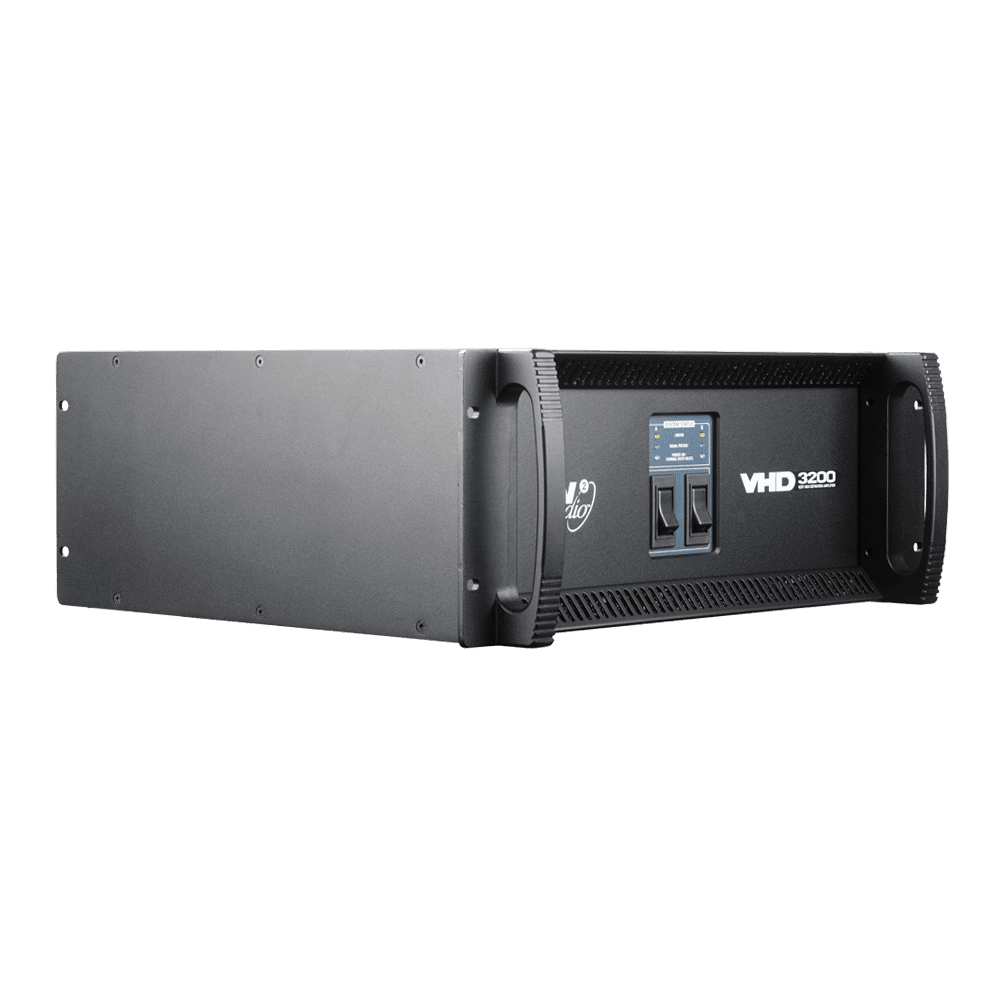

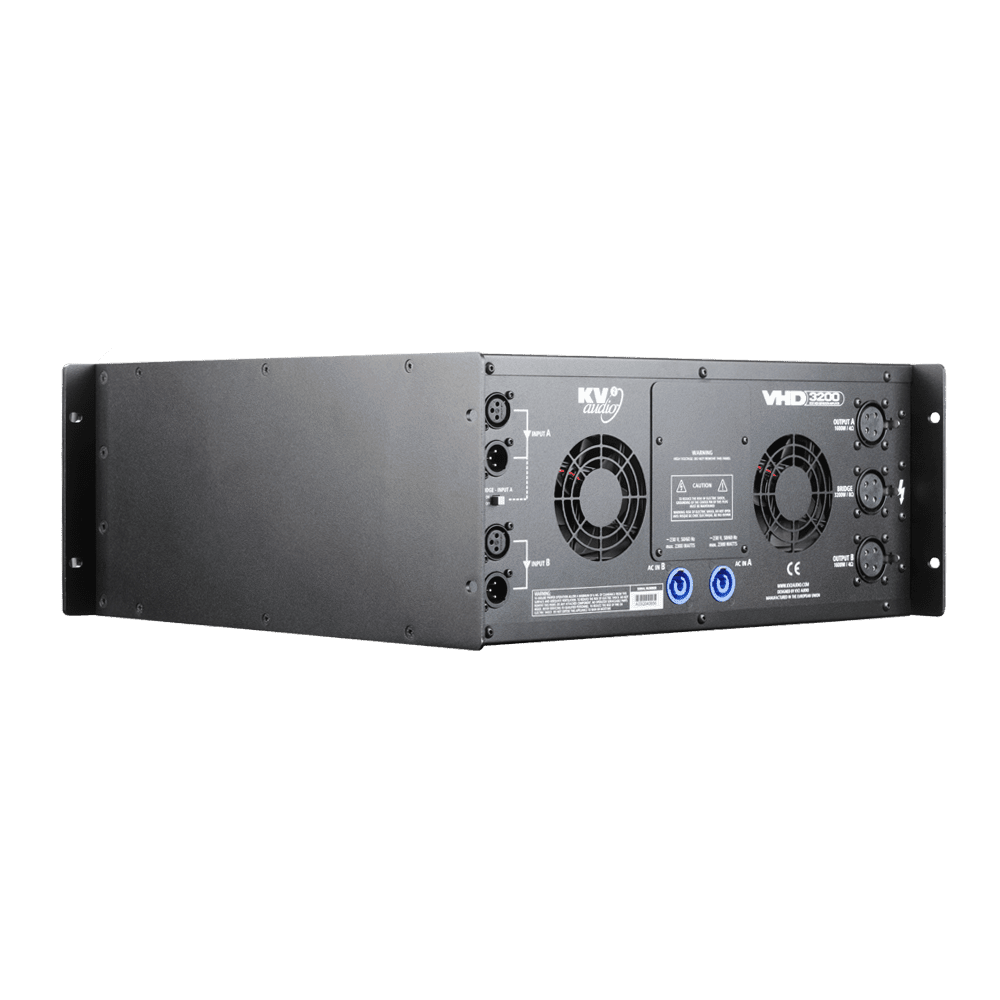

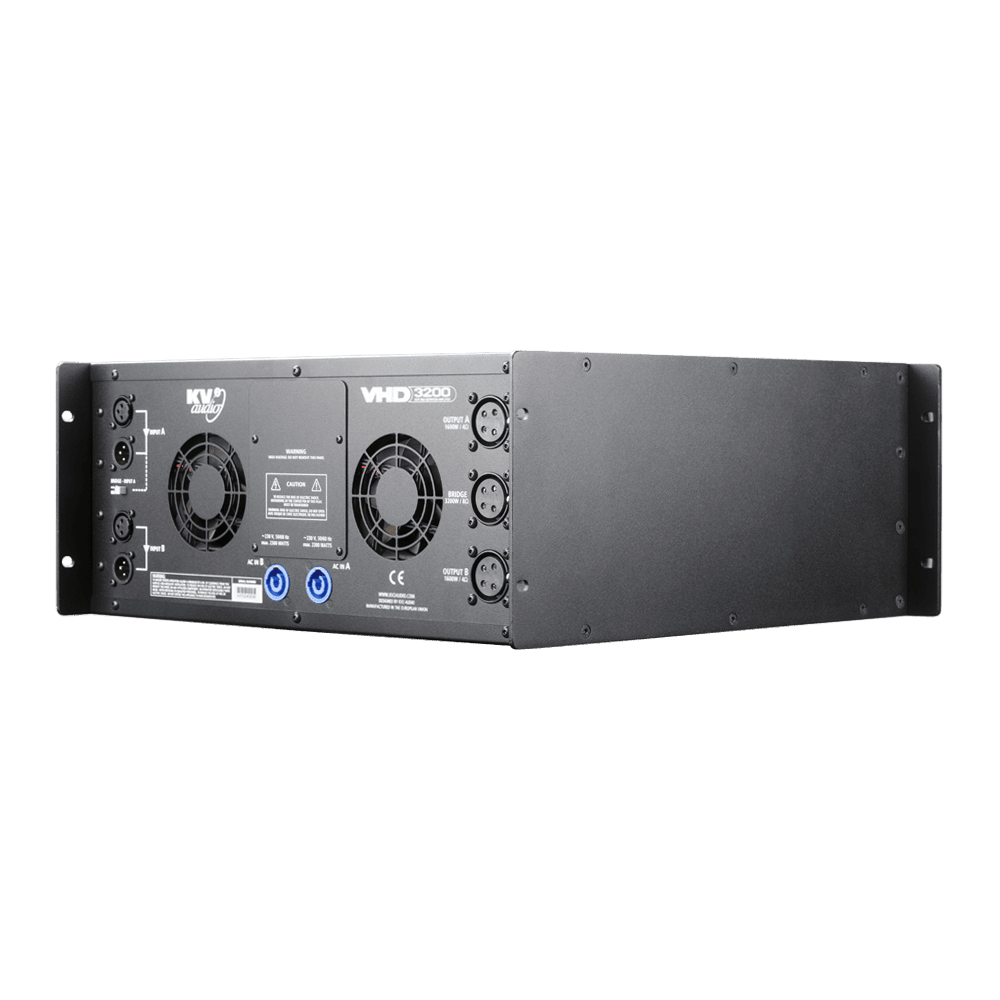

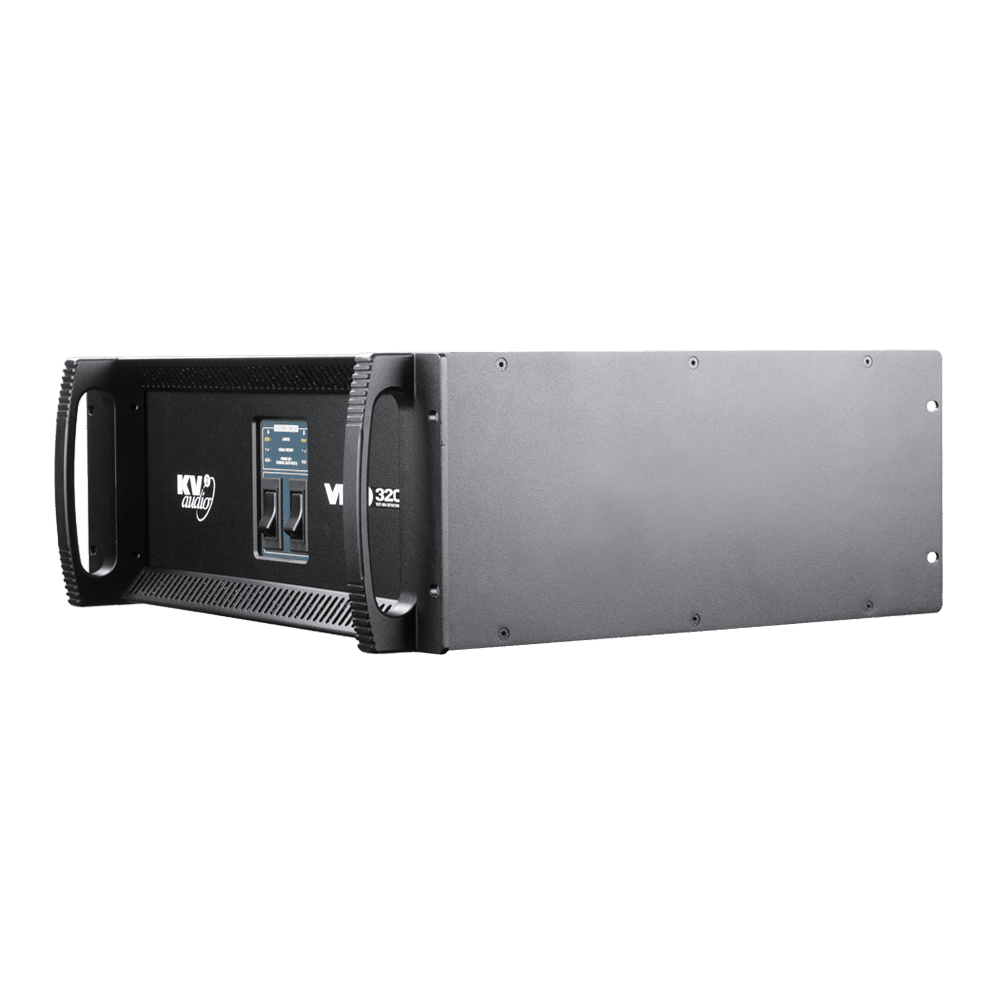

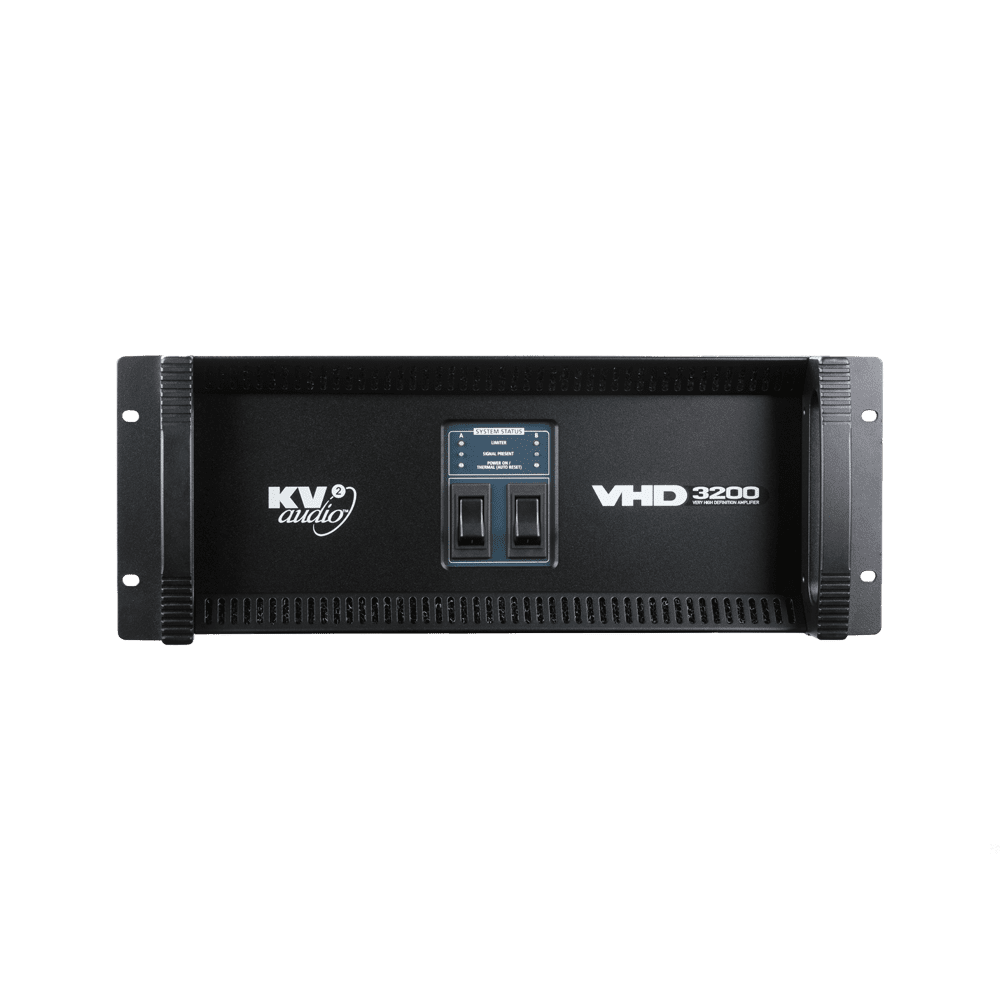

VHD3200 – Subwoofer Amplifier

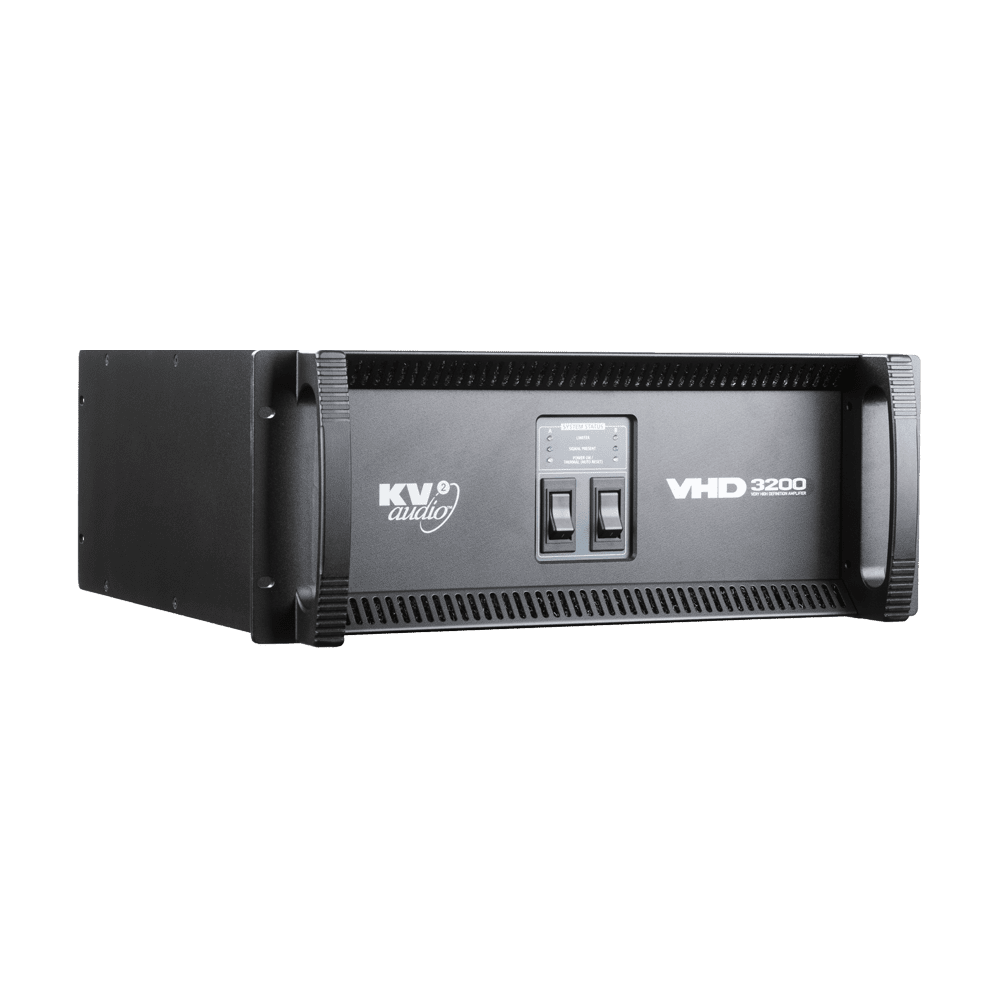

La alimentación de los subwoofers VHD la proporciona el amplificador de subwoofer montado en bastidor VHD3200. La unidad contiene dos amplificadores independientes de 1600 W con fuentes de alimentación, rutas de señal y E/S individuales dentro de un único chasis de cuatro espacios en rack. La unidad actúa como esclava del VHD2000, que proporciona señal de audio y control, y también funciona de la misma manera para la expansión de un sistema de la serie ES, tomando su alimentación de la salida del subwoofer externo en un amplificador EPAK2500R o ESR/SL3000. El amplificador 3200 también puede funcionar en modo puente para obtener la máxima salida de graves con un solo sub VHD2.21.
Aplicaciones
Diseñadas específicamente para controlar todos los elementos de subwoofer VHD, ES y SL como parte del VHD
y sistemas ES en un módulo de montaje en bastidor completo
- PA portátil
- Instalaciones fijas
Código de producto
- KVV 987 176 – VHD3200 250V
- KVV 987 083 – VHD3200 230V
- KVV 987 084 – VHD3200 115V
Descripción
La alimentación de los subwoofers VHD la proporciona el amplificador de subwoofer montado en bastidor VHD3200. La unidad contiene dos amplificadores independientes de 1600 W con fuentes de alimentación, rutas de señal y E/S individuales dentro de un único chasis de cuatro espacios en rack. La unidad actúa como esclava del VHD2000, que proporciona señal de audio y control, y también funciona de la misma manera para la expansión de un sistema de la serie ES, tomando su alimentación de la salida del subwoofer externo en un amplificador EPAK2500R o ESR/SL3000. El amplificador 3200 también puede funcionar en modo puente para obtener la máxima salida de graves con un solo sub VHD2.21.
Características
- Sistema de control y amplificación de dos canales de 3200 W para uso específico con subwoofers de la serie VHD
- Instalación en modo puente
- Dos amplificadores de conmutación individuales de 1600 W, alta eficiencia y mejora de corriente con entrada y salida separadas
- Dos transformadores individuales y circuitos de suministro de energía para una mayor confiabilidad y una mejor entrega de energía
- Protección de sobremarcha del amplificador integrada
- Circuito de arranque suave de CA con dos interruptores disyuntores de CA de encendido/apagado individuales que proporcionan una protección eléctrica completa
- El completo sistema de refrigeración de adelante hacia atrás cuenta con PCB sellados en el chasis para mejorar la confiabilidad
Aplicaciones
Diseñadas específicamente para controlar todos los elementos de subwoofer VHD, ES y SL como parte del VHD
y sistemas ES en un módulo de montaje en bastidor completo
- PA portátil
- Instalaciones fijas
Código de producto
- KVV 987 176 – VHD3200 250V
- KVV 987 083 – VHD3200 230V
- KVV 987 084 – VHD3200 115V
Configurations
SL – A
SL – B
SL – C
SL – D
VHD-Double A
VHD-Double B
VHD-Double C
VHD-Double D
VHD-Double G
VHD-Single A
VHD-Single B
VHD-Single C
VHD-Single D
VHD-Single E
VHD-Single F
VHD-Single G
VHD-Single H
VHD1.0SL – A
Description
• Up to 2000 people • Number of bass cabinets and SUB LEVEL setup – depends on the style of music
Products
Accessories
| Count | Accessory | Title |
|---|---|---|
| 2 | Cable MH120 | Cable MH120 |
| 2 | Cable LF15 | Cable LF15 |
| 2 | Cable LF40 | Cable LF40 |
Images
Front view
WiringSL – B
Description
• Up to 2000 people • Number of bass cabinets and SUB LEVEL setup – depends on the style of music
Products
Accessories
| Count | Accessory | Title |
|---|---|---|
| 2 | Cable MH120 | Cable MH120 |
| 8 | Cable LF40 | Cable LF40 |
Images
Front view
WiringSL – C
Description
• Up to 2000 people • Number of bass cabinets and SUB LEVEL setup – depends on the style of music
Products
Accessories
| Count | Accessory | Title |
|---|---|---|
| 2 | Cable MH120 | Cable MH120 |
| 4 | Cable LF15 | Cable LF15 |
| 4 | Cable LF40 | Cable LF40 |
Images
Front view
WiringSL – D
Description
• Stereo system requires: 1 x SL3000 – stereo amplifier 2 x VHD3200 – sub amplifier • Up to 2000 people • Number of bass cabinets and SUB LEVEL setup – depends on the style of music
Products
Accessories
| Count | Accessory | Title |
|---|---|---|
| 2 | Cable MH120 | Cable MH120 |
| 2 | Cable LF40 | Cable LF40 |
Images
Front view
WiringVHD-Double A
Description
Up to 10000 people Number of bass boxes – depend on music style Right side of stereo double system
Products
Accessories
| Count | Accessory | Title |
|---|---|---|
| 2 | Cable MH120 | Cable MH120 |
| 4 | Cable LF15 | Cable LF15 |
| 4 | Cable LF40 | Cable LF40 |
| 1 | VHD2.0 Top arm (pair) | VHD2.0 Top arm (pair) |
| 1 | VHD2.0 Top extension arm (pair) | VHD2.0 Top extension arm (pair) |
| 1 | VHD Systems fly bar | VHD Systems fly bar |
Images
Front view
WiringVHD-Double B
Description
Up to 10000 people Number of bass boxes – depend on music style Right side of stereo double system
Products
Accessories
| Count | Accessory | Title |
|---|---|---|
| 2 | Cable MH120 | Cable MH120 |
| 4 | Cable LF15 | Cable LF15 |
| 4 | Cable LF40 | Cable LF40 |
| 1 | VHD2.0 Top arm (pair) | VHD2.0 Top arm (pair) |
| 1 | VHD2.0 Top extension arm (pair) | VHD2.0 Top extension arm (pair) |
| 1 | VHD Systems fly bar | VHD Systems fly bar |
Images
Front view
WiringVHD-Double C
Description
Up to 10000 people Number of bass boxes – depend on music style Right side of stereo double system
Products
| Count | Product | Type |
|---|---|---|
| 2 | VHD2.0 | MID-HI |
| 4 | VHD2.16 | SUB |
| 4 | VHD1.21 | SUB |
| 2 | VHD2000 | MID-HI AMP |
| 2 | VHD3200 | SUB AMP |
Accessories
| Count | Accessory | Title |
|---|---|---|
| 2 | Cable MH120 | Cable MH120 |
| 4 | Cable LF15 | Cable LF15 |
| 2 | Cable LF40 | Cable LF40 |
| 2 | Cable LF100 | Cable LF100 for bass speaker |
| 1 | VHD2.0 Top arm (pair) | VHD2.0 Top arm (pair) |
| 1 | VHD2.0 Top extension arm (pair) | VHD2.0 Top extension arm (pair) |
| 1 | VHD Bass arm (pair) | VHD Bass arm (pair) |
| 1 | VHD Bass extension arm (pair) | VHD Bass extension arm (pair) |
| 1 | VHD Systems fly bar | VHD Systems fly bar |
Images
Front view
WiringVHD-Double D
Description
Up to 10000 people Number of bass boxes – depend on music style Right side of stereo double system
Products
| Count | Product | Type |
|---|---|---|
| 2 | VHD2.0 | MID-HI |
| 4 | VHD2.16 | SUB |
| 4 | VHD4.18 | SUB |
| 2 | VHD2000 | MID-HI AMP |
| 2 | VHD3200 | SUB AMP |
Accessories
| Count | Accessory | Title |
|---|---|---|
| 2 | Cable MH120 | Cable MH120 |
| 4 | Cable LF15 | Cable LF15 |
| 2 | Cable LF40 | Cable LF40 |
| 2 | Cable LF100 | Cable LF100 for bass speaker |
Images
Front view
Accesories
Cable LF100 for bass speaker
Gallery
Product code
KVV 987 123
Description
– 4 wire speaker cable – AP4 connectors – 10m (33ft) – for ES Bass Module hook-up
Cable LF15
Gallery
Product code
KVV 987 121
Description
– 4 wire speaker cable – AP4 connectors – 1,5m (5ft) – for ES Bass Module daisy-chaining
Cable LF200 for bass speaker
Gallery
Product code
KVV 987 124
Description
– 4 wire speaker cable – AP4 connectors – 20m (66ft) – for ES Bass Module hook-up
Cable LF40
Gallery
Product code
KVV 987 122
Description
– 4 wire speaker cable – AP4 connectors – 4m (13ft) – for ES Bass Module hook-up
Output Channels
| Number of Channels | 2 |
| Out. Power 4Ω – 1 channel / 2 channels loaded | 1600W / 1600W (RMS) |
| Out. Power 8Ω – bridged | 3200W (RMS) |
Low Frequency Amplifier Specification
| Type | High efficiency, Current-Enhancing, Switched-Rail Amplifier |
| Distortion | <0.05% |
| Operating Bandwidth | 20Hz to 100Hz |
Signal Input
| Input Sensitivity | 1.0V RMS |
| Input Impedance | 20kΩ (balanced) |
| Signal Output | Main Through OUT |

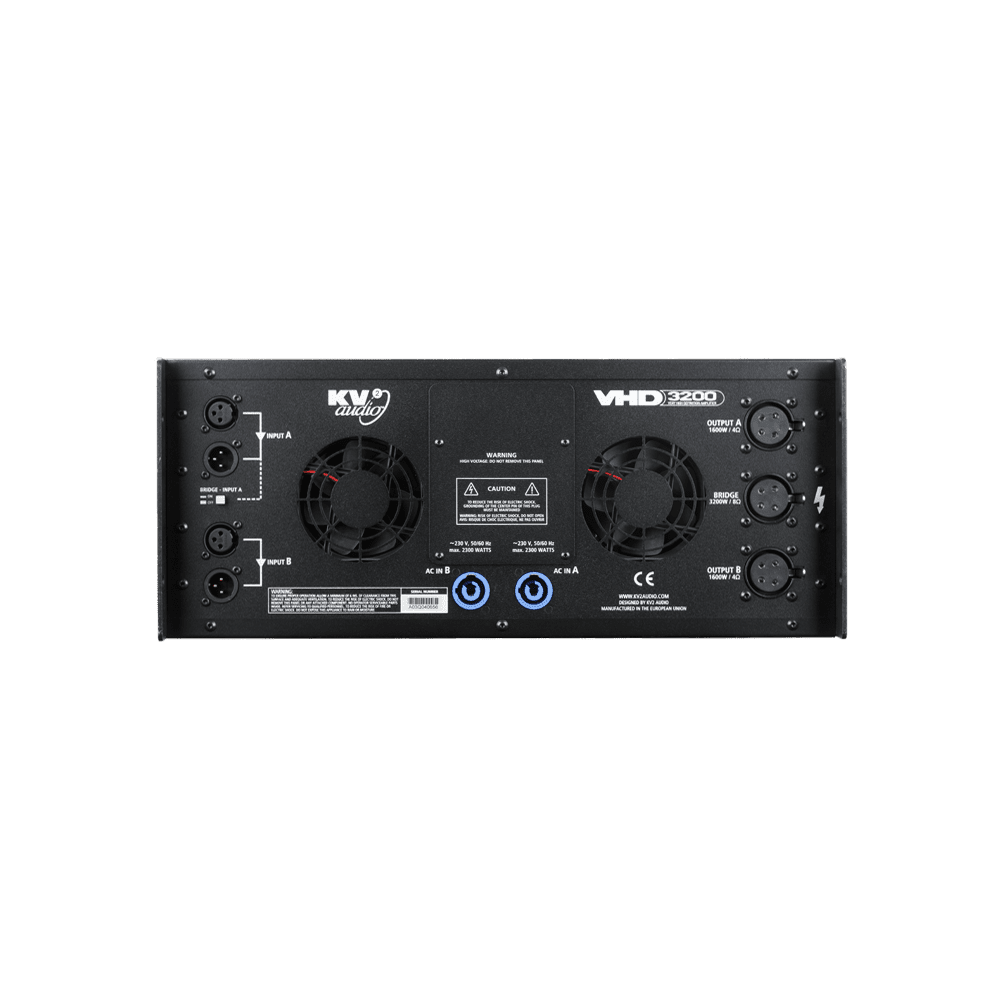

Speaker Output
| Speaker Output | 2x AP4 (1x AP4 bridge) |
Features
| System setup | Limiter / Short protection |
Power Requirements
| Power Connector | 2x Neutrik PowerCon® |
| Operating Voltage | 115V / 230V / 250V |
| Operating Voltage Range | 100 to 120V@60Hz | 205 to 240V@50Hz | 225 to 260V@50Hz |
| Recommended Amperage | 2 x 20A 115V | 2 x 10A 230V| 2 x 10A 250V |
| Soft Start | YES |
| Protection | Thermal breaker |
| Cooling | 2x temperature controlled fans |
Physical Dimensions
| Height | 177.4 mm (7.0″) |
| Width | 481.4 mm (18.9″) |
| Depth | 455.3 mm (17.9″) |
| Weight | 35 kg (88lbs) |
Product code
- KVV 987 176 – VHD3200 250V
- KVV 987 083 – VHD3200 230V
- KVV 987 084 – VHD3200 115V
