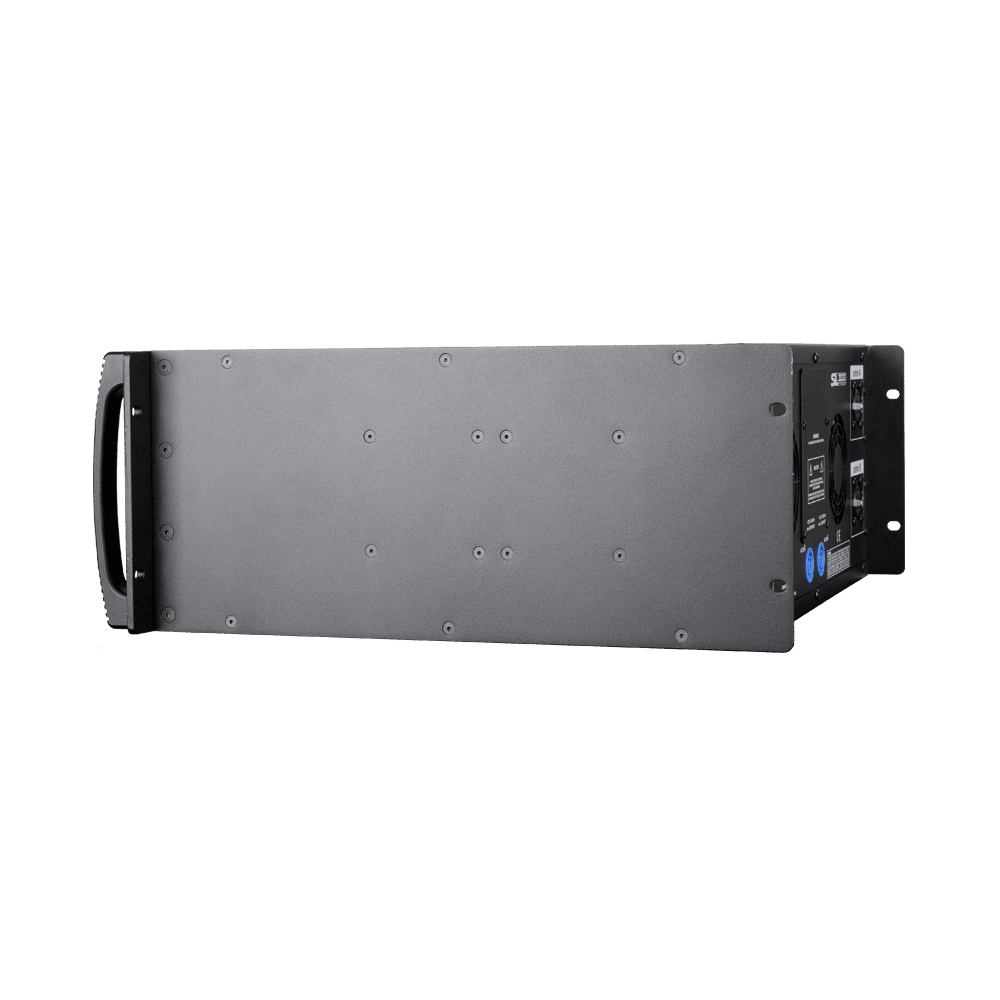

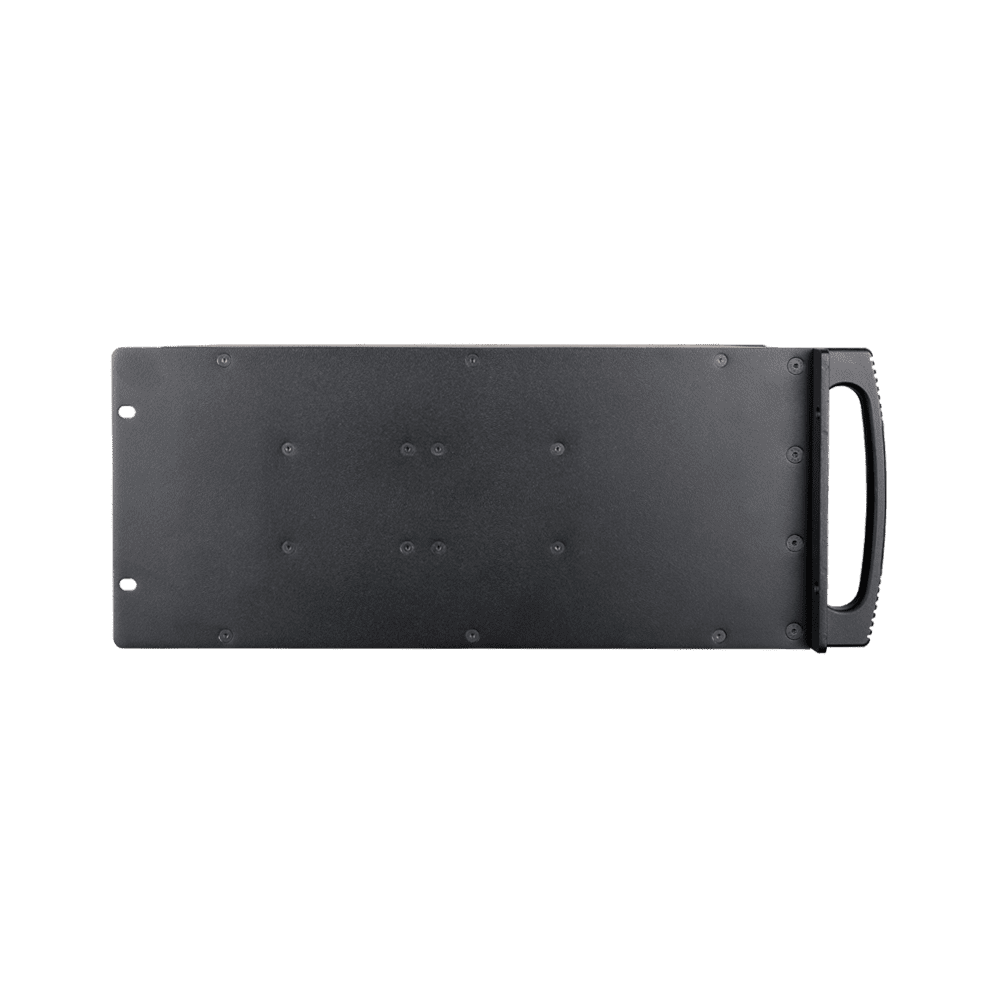

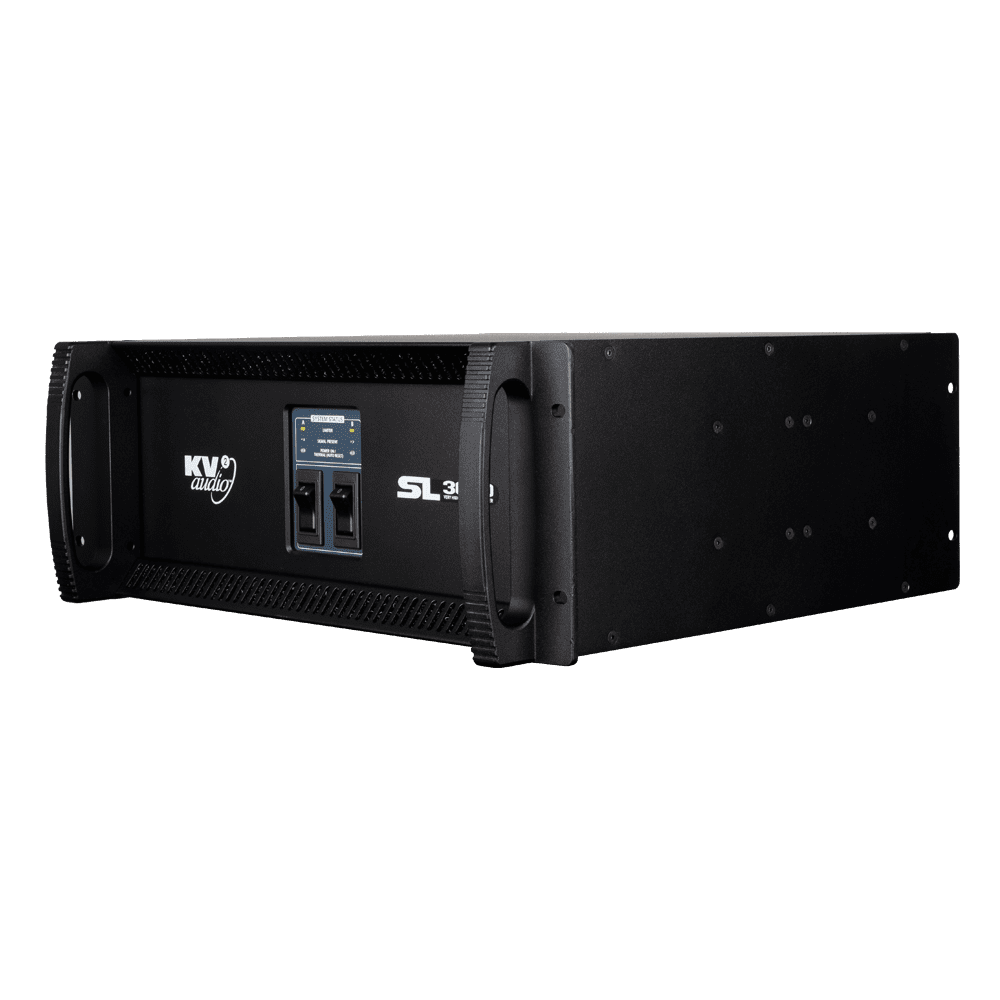

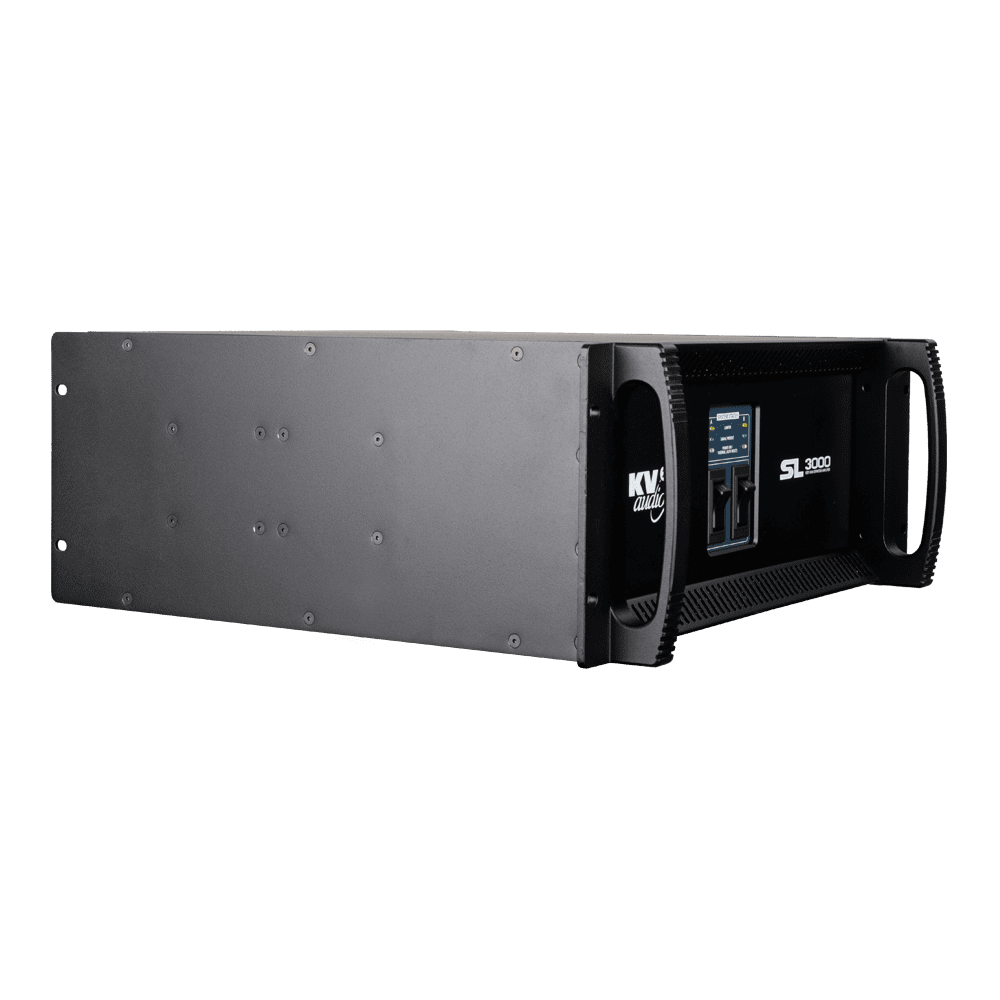

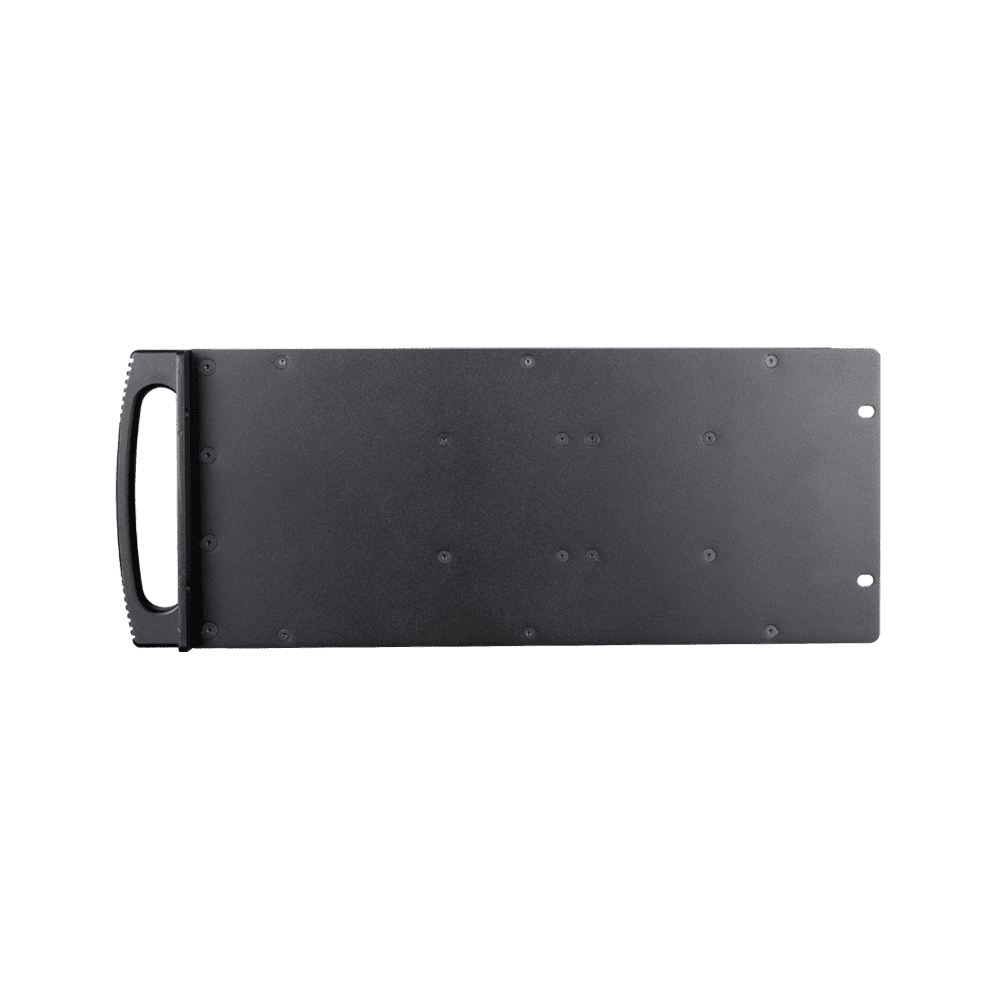

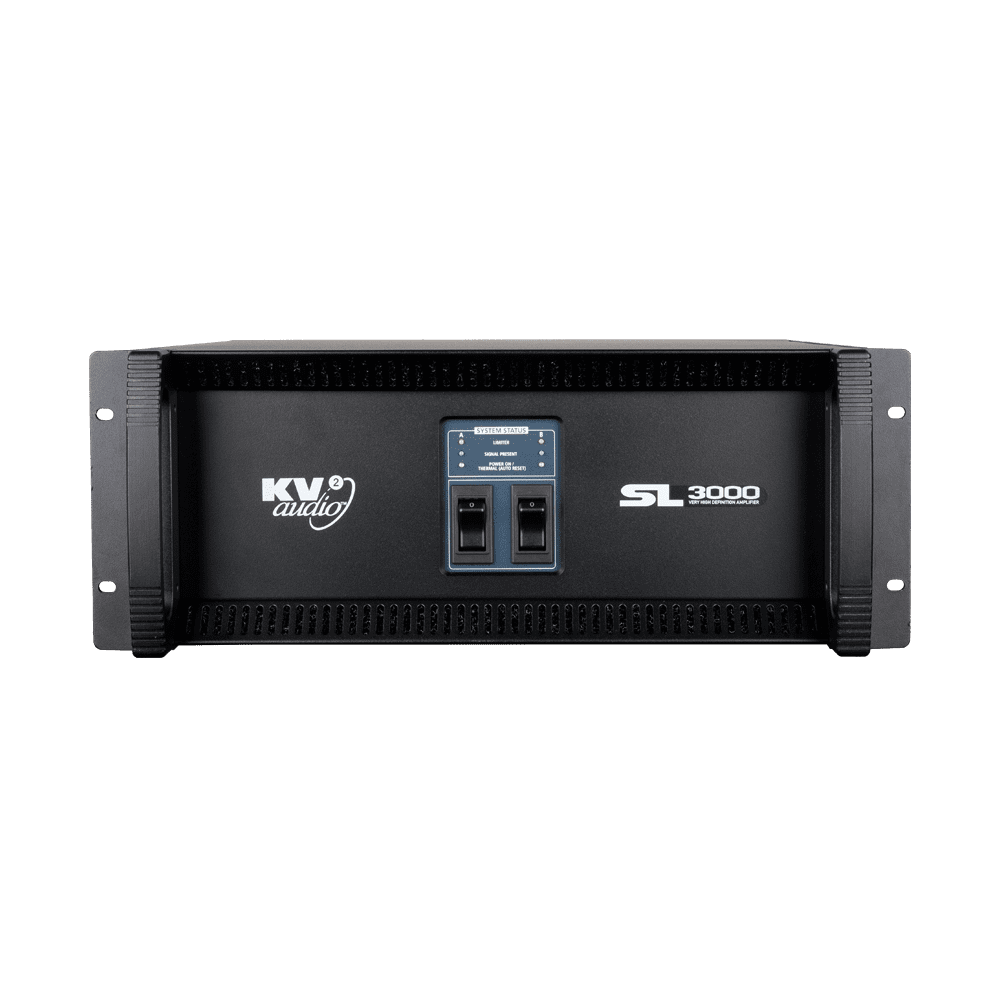

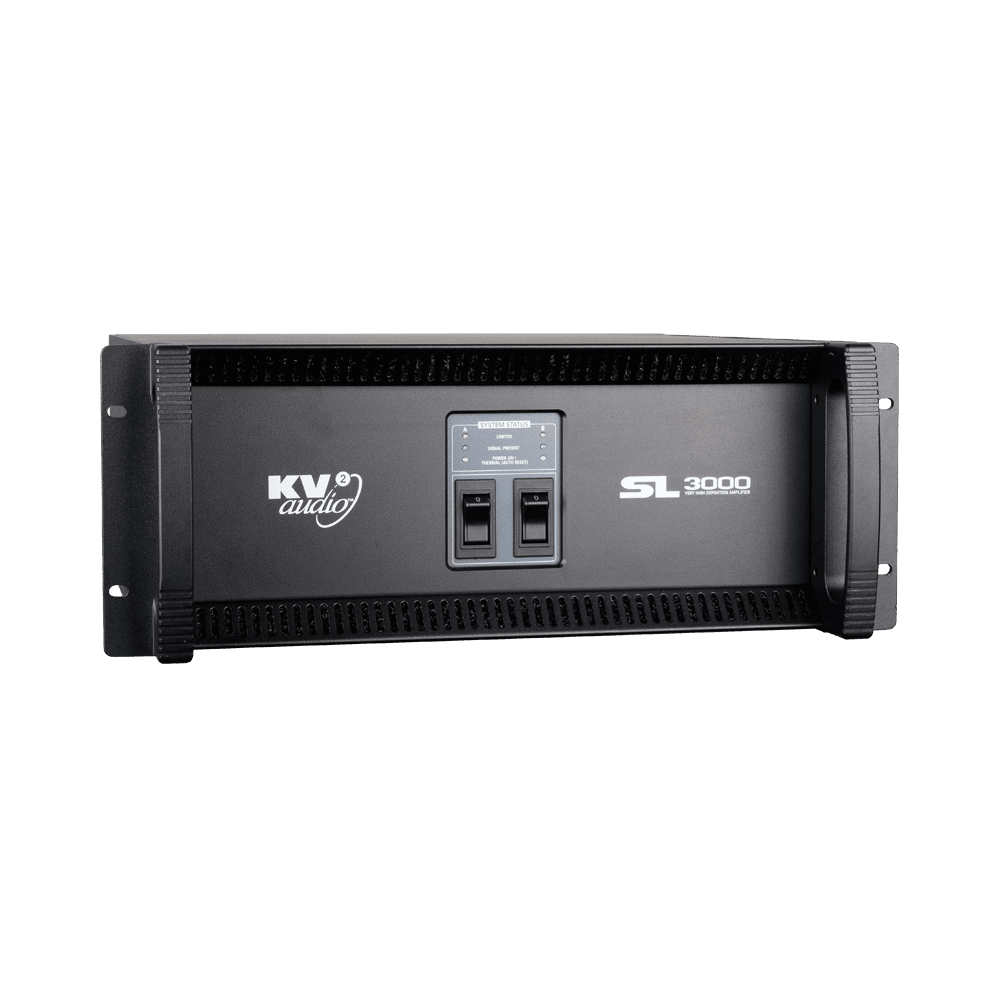

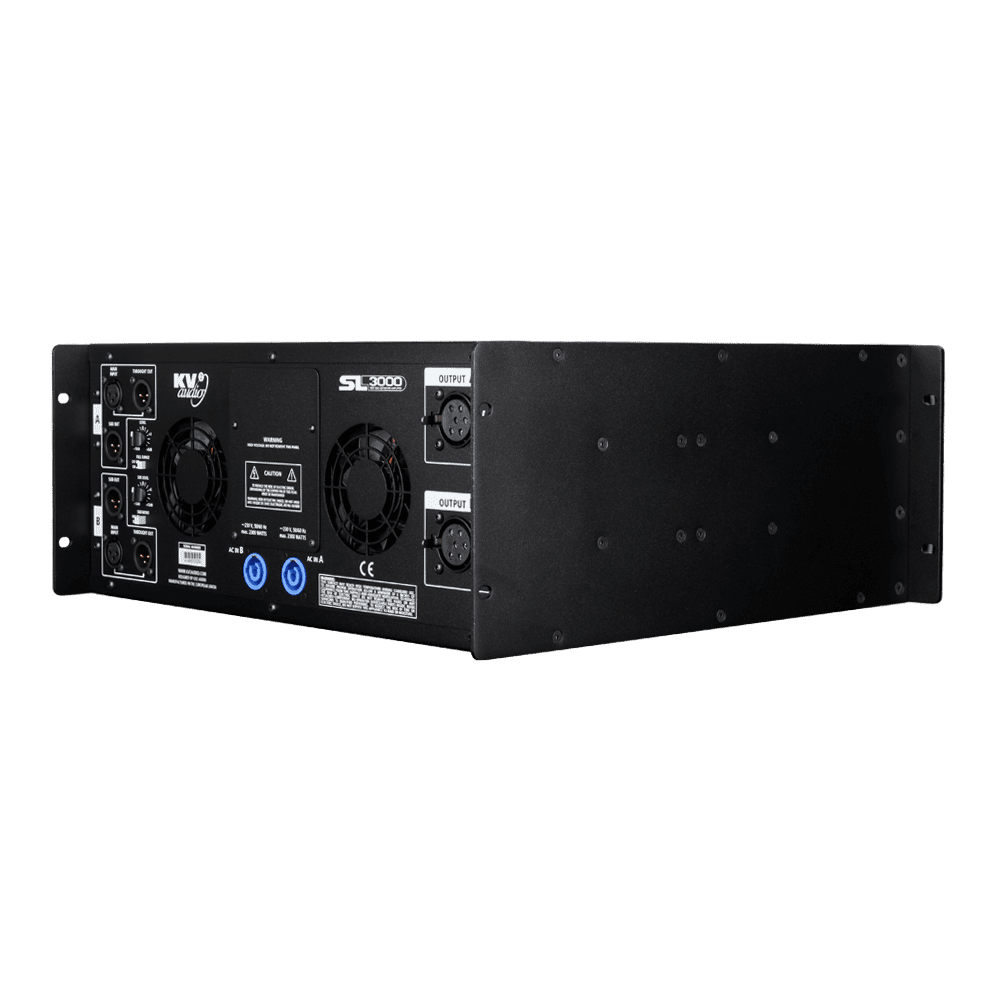

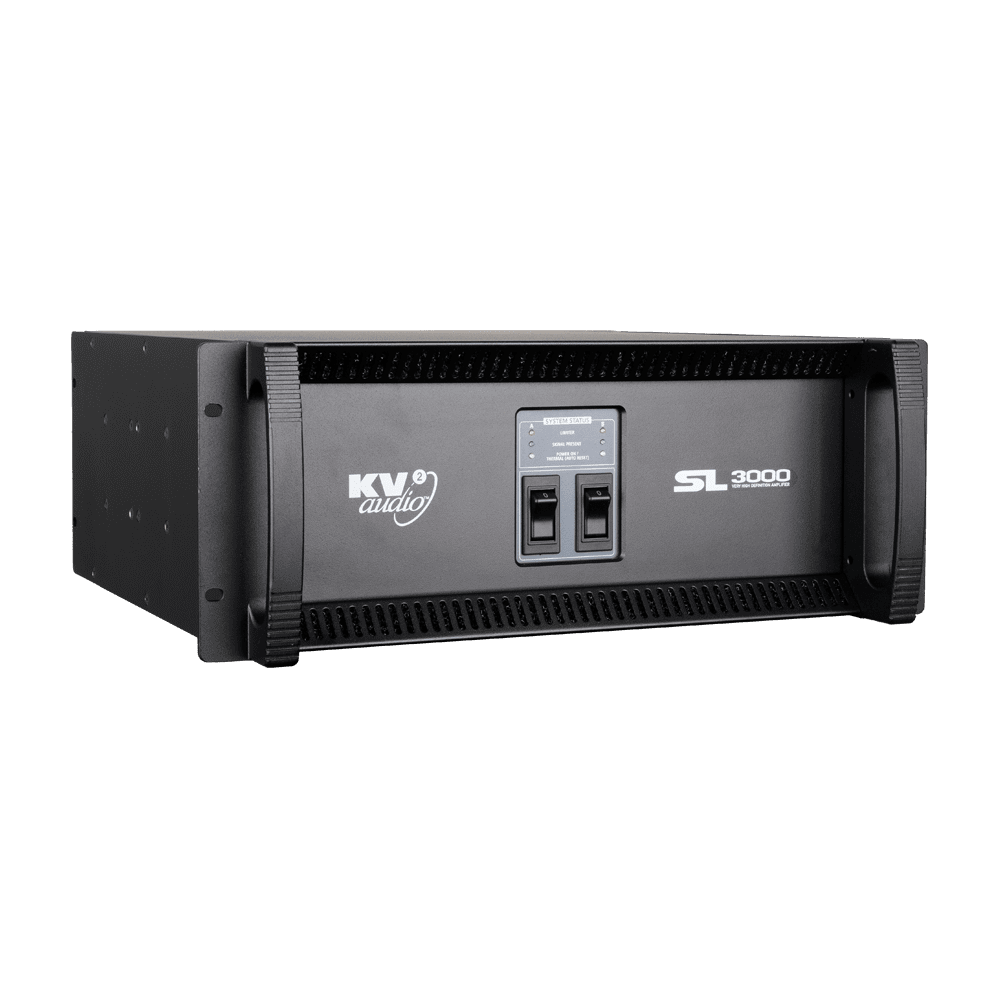

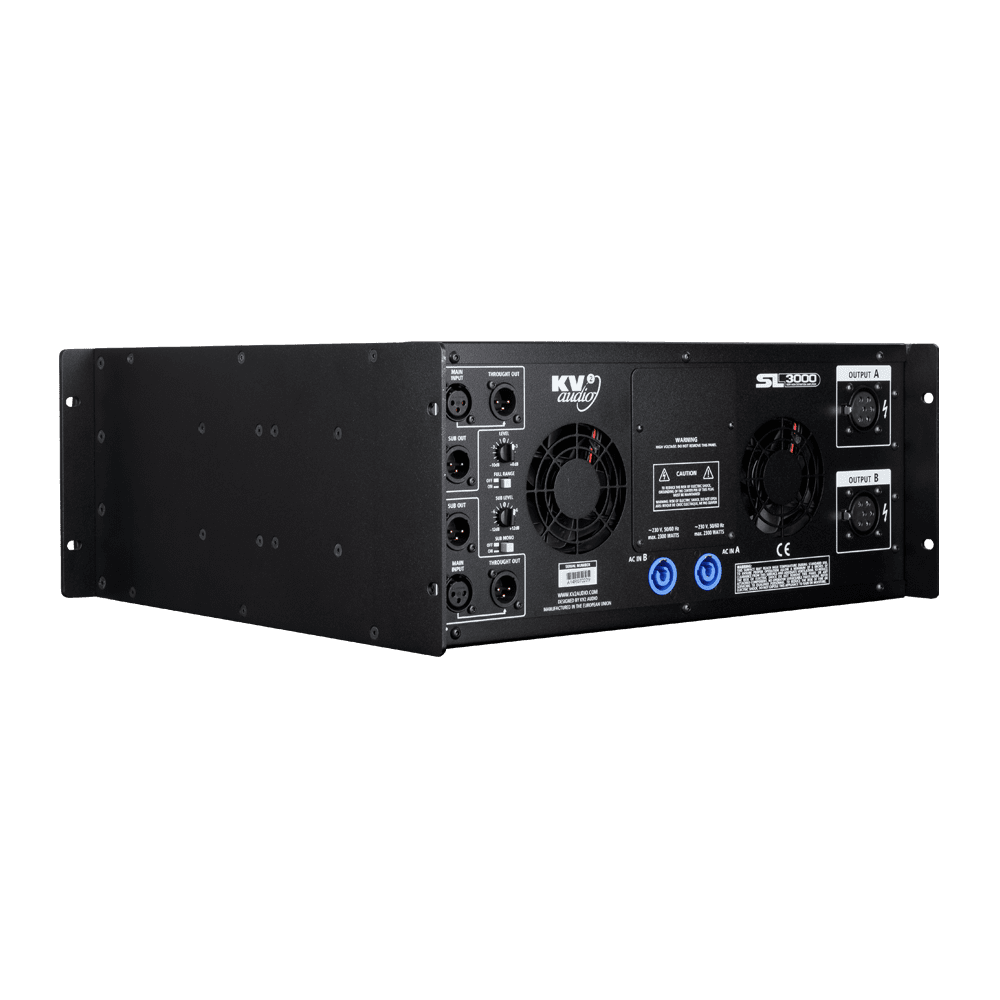

SL3000 Amplifier – Rack mounted

KV2AUDIO
SKU: SL3000

El amplificador SL3000 es un sistema de amplificación y control activo de tres vías diseñado específicamente para los sistemas de altavoces modulares de la serie KV2 Audio SL. El amplificador estéreo SL3000 impulsa y controla un SL412 por canal y sigue el enfoque holístico típico de KV2 de combinar componentes con electrónica de alta calidad para un verdadero rendimiento directo. El SL3000 utiliza una tecnología de modo conmutado de alta eficiencia de 1000 vatios, mejora de corriente, con un diseño de filtro activo lineal para la sección media baja, un amplificador de diseño de intermodulación baja push-pull de clase AB de 200 vatios para el rango medio y un diseño similar de 100 vatios para las frecuencias altas. Alberga alineación permanente, corrección de fase, amplificación y ecualización, además de proporcionar una salida cruzada de subwoofer externa para ejecutar más gabinetes de subwoofer si es necesario.

Aplicaciones

Diseñadas específicamente como elementos de amplificación y control para los sistemas de altavoces SL en un módulo de montaje 4RU

  • Instalaciones Fijas

Código de producto

  • KVV 987 280 –Amplificador SL3000 – 250V
  • KVV 987 279 –Amplificador SL3000 – 230V
  • KVV 987 278 – Amplificador SL3000 – 115V


    Consultar precios

    Descripción

    El amplificador SL3000 es un sistema de amplificación y control activo de tres vías diseñado específicamente para los sistemas de altavoces modulares de la serie KV2 Audio SL. El amplificador estéreo SL3000 impulsa y controla un SL412 por canal y sigue el enfoque holístico típico de KV2 de combinar componentes con electrónica de alta calidad para un verdadero rendimiento directo. El SL3000 utiliza una tecnología de modo conmutado de alta eficiencia de 1000 vatios, mejora de corriente, con un diseño de filtro activo lineal para la sección media baja, un amplificador de diseño de intermodulación baja push-pull de clase AB de 200 vatios para el rango medio y un diseño similar de 100 vatios para las frecuencias altas. Alberga alineación permanente, corrección de fase, amplificación y ecualización, además de proporcionar una salida cruzada de subwoofer externa para ejecutar más gabinetes de subwoofer si es necesario.

    Características

    • Alta frecuencia: 100 vatios, Clase AB, push-pull, diseño de baja intermodulación
    • Frecuencia media: 200 vatios, Clase AB, push-pull, diseño de baja intermodulación
    • Baja frecuencia: tecnología de modo conmutado de 1000 vatios, alta eficiencia y mejora de corriente


    YouTube thumbnailYouTube icon

    Aplicaciones

    Diseñadas específicamente como elementos de amplificación y control para los sistemas de altavoces SL en un módulo de montaje 4RU

    • Instalaciones Fijas

    Código de producto

    • KVV 987 280 –Amplificador SL3000 – 250V
    • KVV 987 279 –Amplificador SL3000 – 230V
    • KVV 987 278 – Amplificador SL3000 – 115V


    Configurations


    SL – A



    Description

    • Up to 2000 people • Number of bass cabinets and SUB LEVEL setup – depends on the style of music



    Products

    Count Product Type
    2 SL412 MID-HI
    4 SL2.15 Loudspeaker
    1 SL3000 MID-HI AMP
    1 VHD3200 SUB AMP


    Accessories

    Count Accessory Title
    2 Cable MH120 Cable MH120
    2 Cable LF15 Cable LF15
    2 Cable LF40 Cable LF40


    Images

    SL – B



    Description

    • Up to 2000 people • Number of bass cabinets and SUB LEVEL setup – depends on the style of music



    Products

    Count Product Type
    2 SL412 MID-HI
    8 SL2.15 Loudspeaker
    1 SL3000 MID-HI AMP
    2 VHD3200 SUB AMP


    Accessories

    Count Accessory Title
    2 Cable MH120 Cable MH120
    8 Cable LF40 Cable LF40


    Images

    SL – C



    Description

    • Up to 2000 people • Number of bass cabinets and SUB LEVEL setup – depends on the style of music



    Products

    Count Product Type
    2 SL412 MID-HI
    8 VHD4.18 SUB
    1 SL3000 MID-HI AMP
    2 VHD3200 SUB AMP


    Accessories

    Count Accessory Title
    2 Cable MH120 Cable MH120
    4 Cable LF15 Cable LF15
    4 Cable LF40 Cable LF40


    Images

    SL – D



    Description

    • Stereo system requires: 1 x SL3000 – stereo amplifier 2 x VHD3200 – sub amplifier • Up to 2000 people • Number of bass cabinets and SUB LEVEL setup – depends on the style of music



    Products

    Count Product Type
    2 SL412 MID-HI
    2 VHD2.21 ULTRA SUB
    1 SL3000 MID-HI AMP
    2 VHD3200 SUB AMP


    Accessories

    Count Accessory Title
    2 Cable MH120 Cable MH120
    2 Cable LF40 Cable LF40


    Images

    SL-Full range



    Description

    • Up to 2000 people • Solely for vocal reinforcement and light music playback • One side of stereo system



    Products

    Count Product Type
    2 SL412 MID-HI
    1 SL3000 MID-HI AMP


    Accessories

    Count Accessory Title
    2 Cable MH120 Cable MH120


    Images



    Accesories


    EPAK2500, EPAK2500R, ES1.0, ESR2800, ESR3000MkII, SL3000, SL412 Amphenol AP6 connector

    Gallery

    Product code

    KVV 987 050



    Description

    – female – cable mount



    EPAK2500, EPAK2500R, ES1.0, ESR2800, ESR3000MkII, SL3000, SL412 Amphenol AP6 connector

    Gallery

    Product code

    KVV 987 051



    Description

    – male – cable mount



    Cable Kit

    Gallery

    Product code

    KVV 987 047



    Description

    – consist of four high-quality Amphenol AP cable assemblies designed for use with ES Series – 2 pcs LF15 – 1pc LF40 – 1pc MH60



    Cable MH120

    Gallery

    Product code

    KVV 987 126



    Description

    – 6 wire speaker cable – AP6 connectors – 12m (40ft) length – for Mid/Hi Module hook-up



    Cable MH180

    Gallery

    Product code

    KVV 987 127



    Description

    – 6 wire speaker cable – AP6 connectors – 18m (60ft) length – for Mid/Hi Module hook-up



    Mid/Hi speaker cable MH60

    Gallery

    Product code

    KVV 987 125



    Description

    – 6 wire speaker cable – AP6 connectors – 6m (20ft) – for Mid/Hi Module hook-up



    Output Channels

    Number of Channels 2 (stereo)
    Total Output Power 2x 1300W

    High Frequency Amplifier Specification

    Type Class AB – Push Pull – Low IM Design, Transformer balanced output
    Rated Continuous Power 100W
    Distortion <0.02%
    Operating Bandwidth 2,5kHz to 40kHz

    Mid Frequency Amplifier Specification

    Type Class AB – Push Pull – Low IM Design, Transformer balanced output
    Rated Continuous Power 200W
    Distortion <0.02%
    Operating Bandwidth 400Hz to 2,5kHz

    Low Frequency Amplifier Specification

    Type High efficiency, Current-enhancing switch mode
    Rated Continuous Power 1000W
    Distortion <0.02%
    Operating Bandwidth 35Hz to 400Hz

    Signal Input

    Input Sensitivity 2.2V RMS
    Input Impedance 20kΩ (balanced)

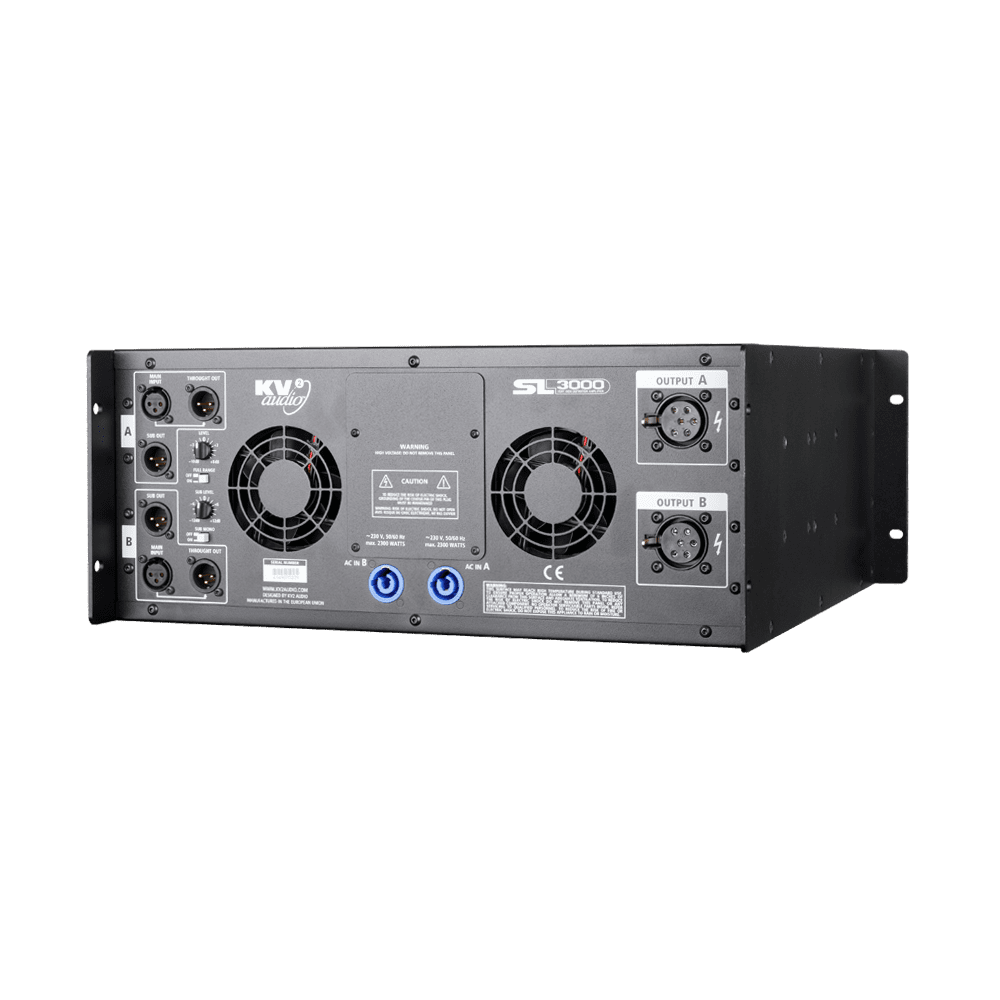

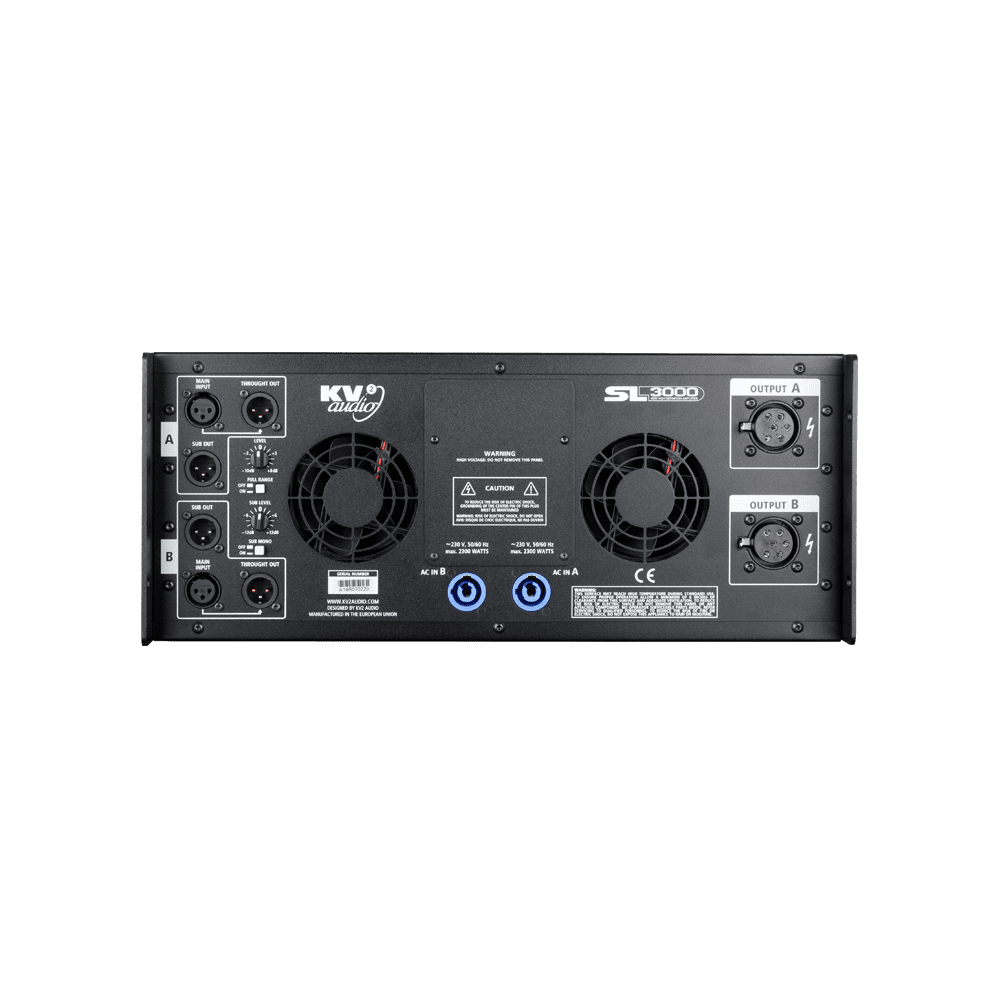

    Speaker Output

    Speaker Output 2x AP6

    Power Requirements

    Power Connector 2x Neutrik PowerCon®
    Operating Voltage 115V / 230V / 250V
    Operating Voltage Range 100 to 120V@60Hz | 205 to 240V@50Hz | 225 to 260V@50Hz
    Recommended Amperage 2x10A 115V | 2x5A 230V | 2x5A 250V

    Physical Dimensions

    Height 177.8 mm (7.0″), 4RU
    Width 481.4 mm (18.95″)
    Depth 495 mm (19.5″)
    Weight 39.2 kg (86.62lbs)


    Product code

    • KVV 987 280 – SL3000 Amplifier – 250V
    • KVV 987 279 – SL3000 Amplifier – 230V
    • KVV 987 278 – SL3000 Amplifier – 115V
