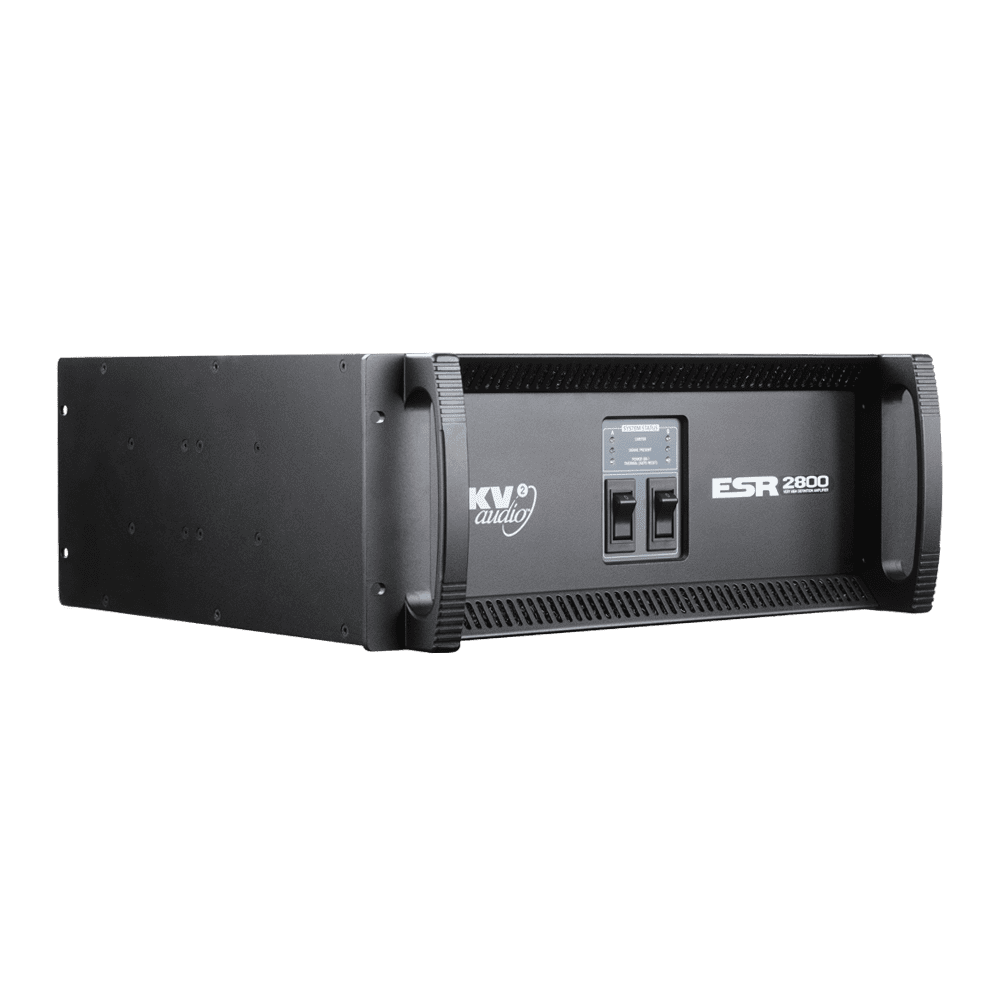

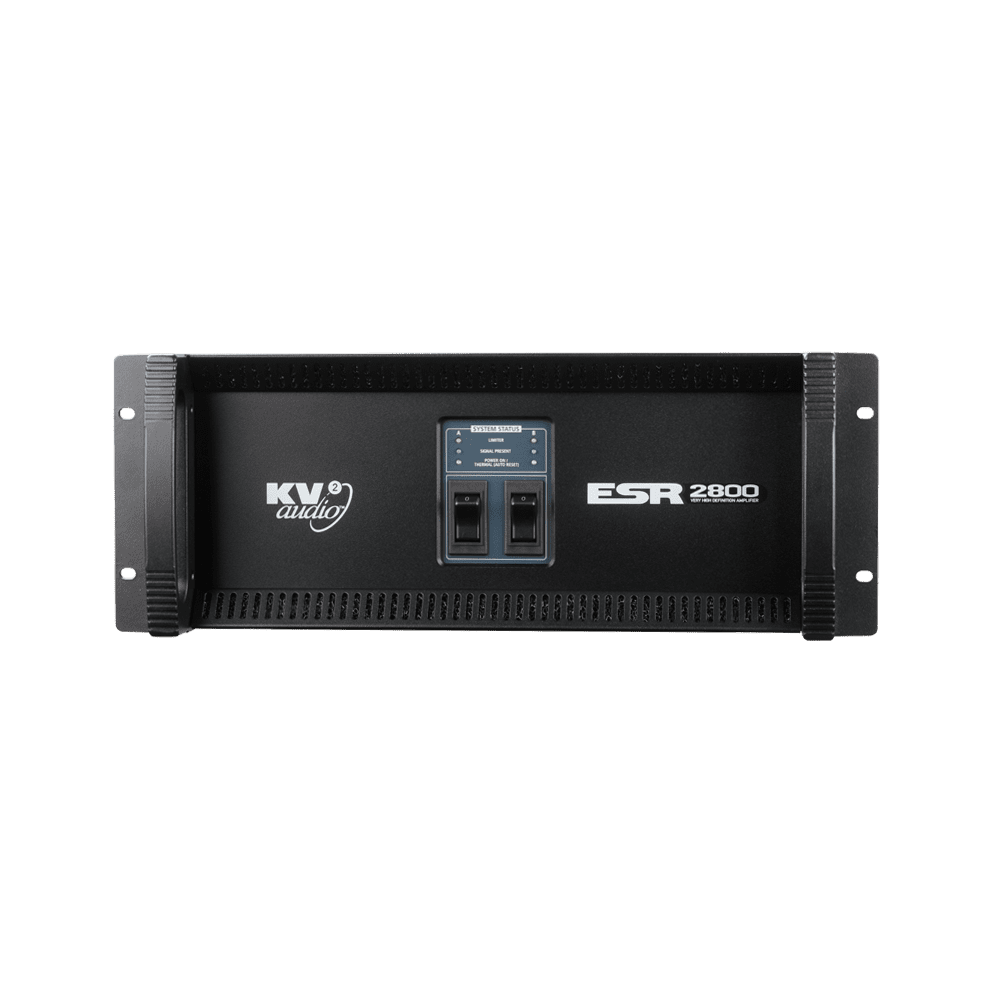

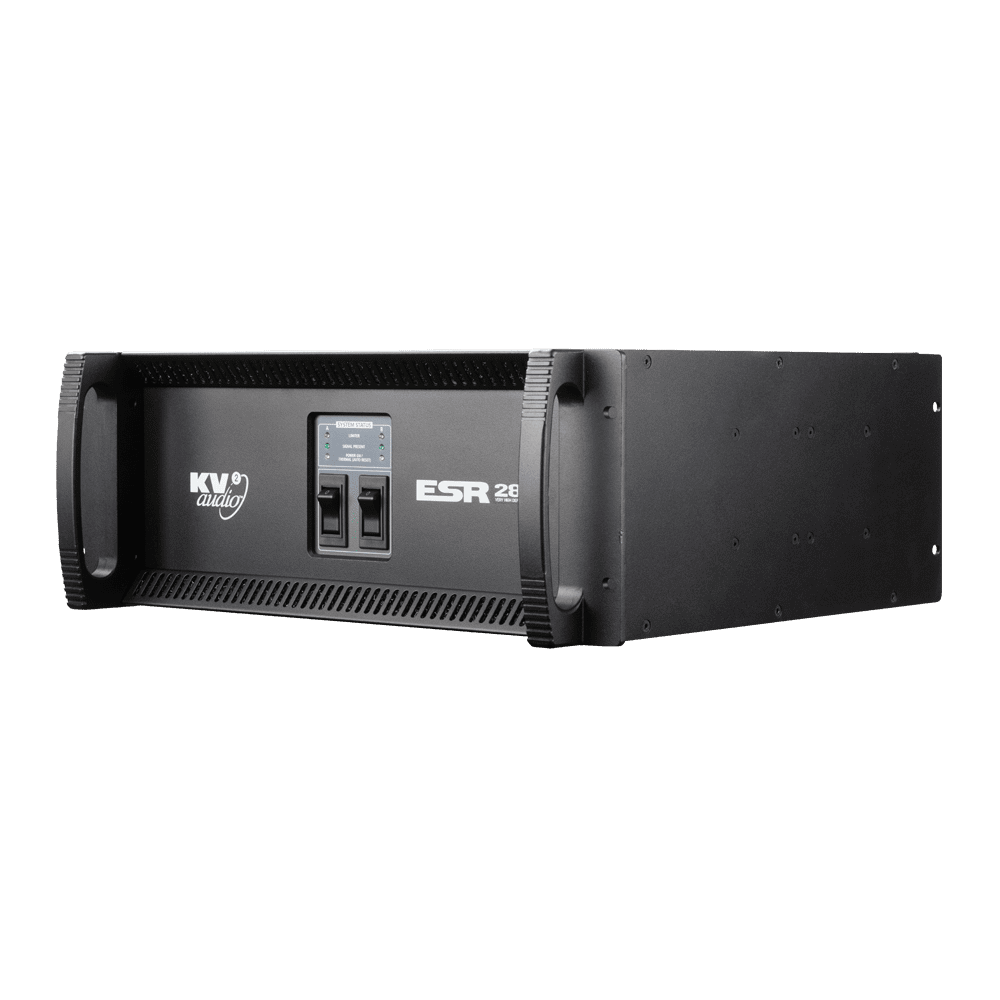

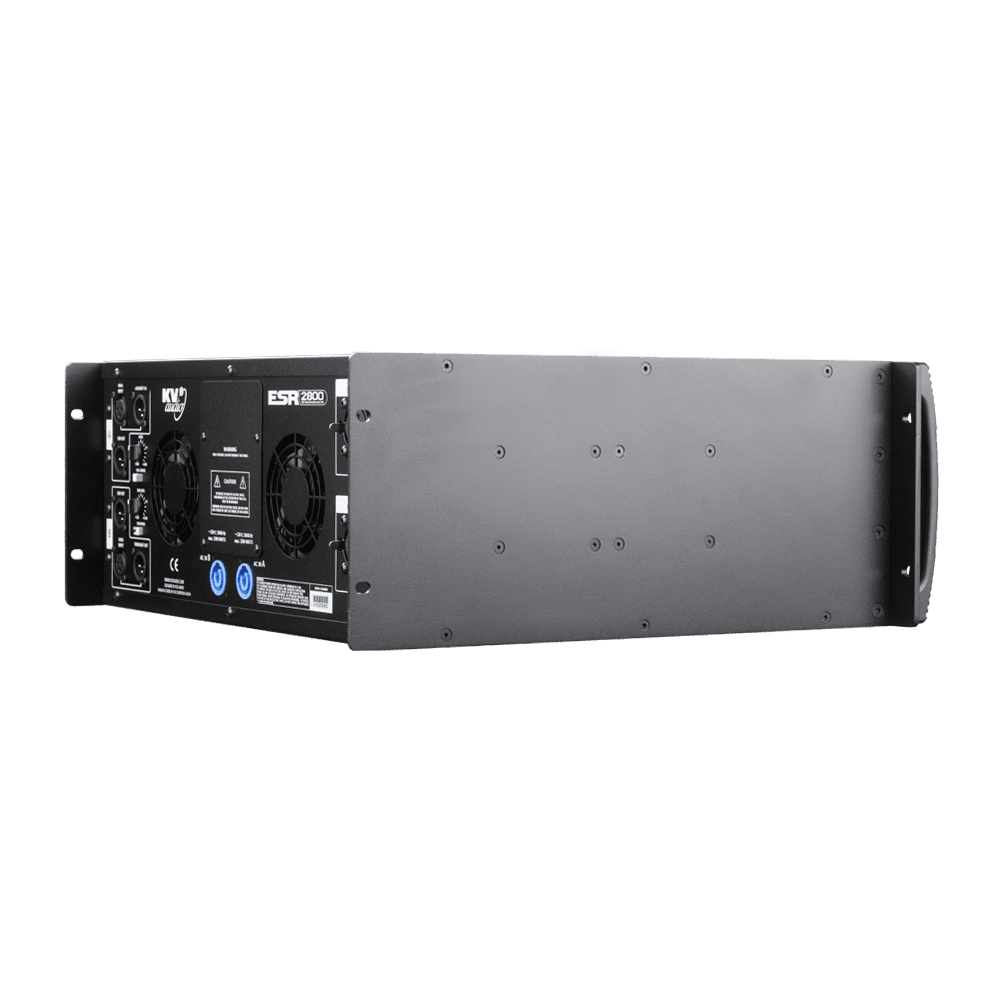

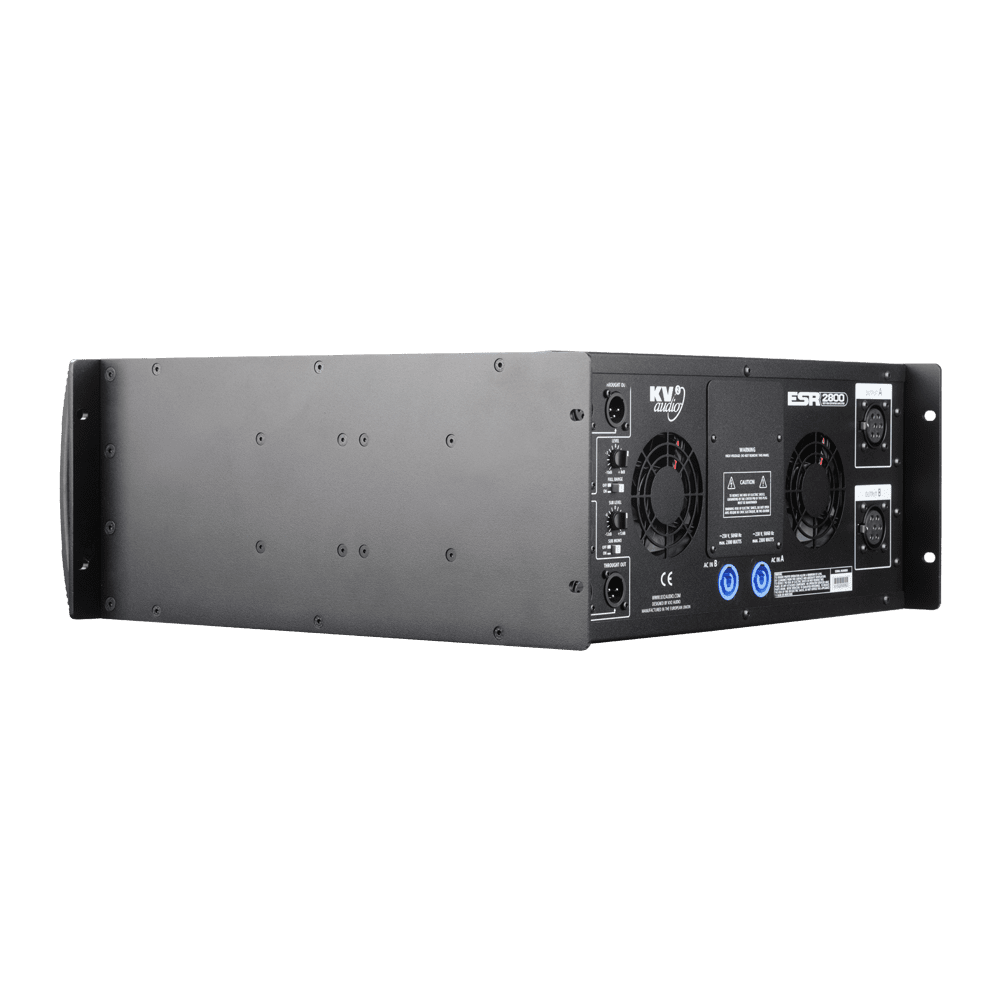

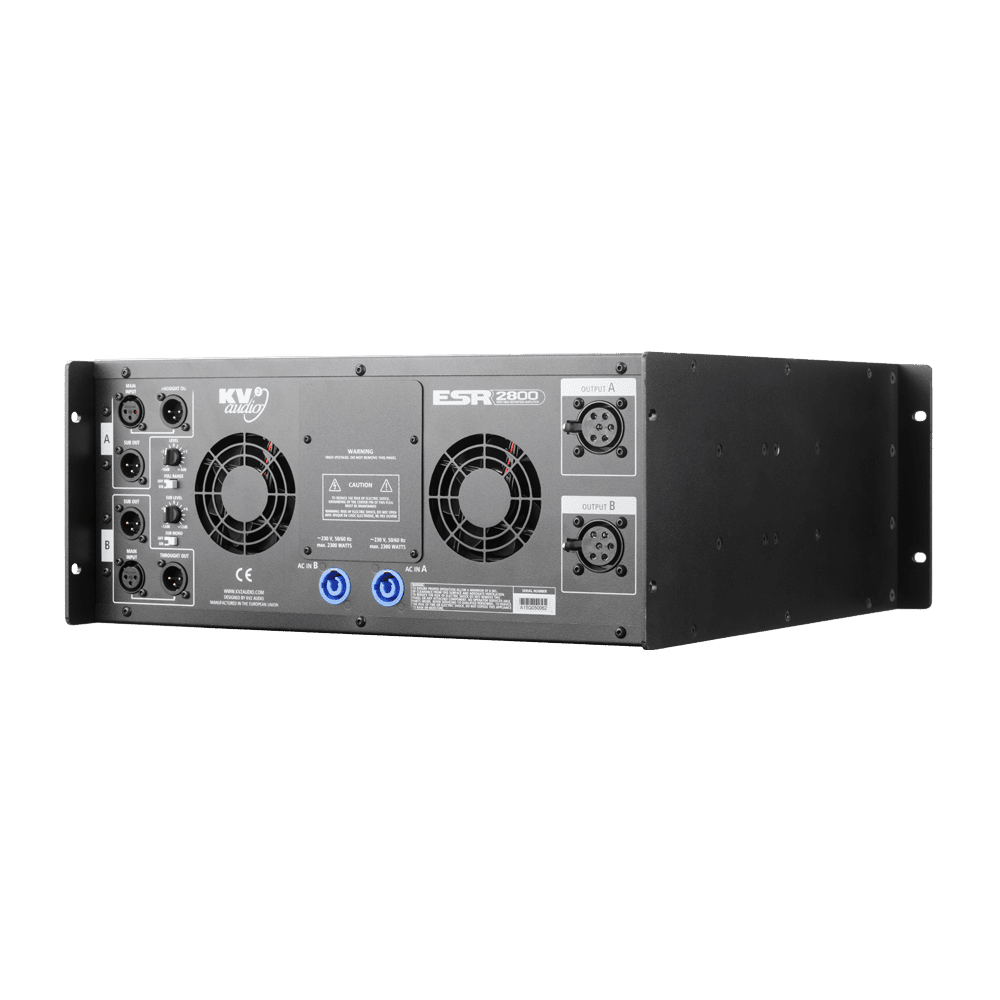

ESR2800 Amplifier – rack mounted

KV2AUDIO
SKU: ESR2800

El amplificador ESR2800 está diseñado como parte de la serie ESR de rango completo de KV2 Audio y optimizado para su uso con el sistema de altavoces ESR212 que cuenta con un paquete de control electrónico estéreo triamplificado y componentes súper analógicos en todas partes. Extremadamente Alta Definición ofrece una verdadera solución musical para disfrutar de la música en vivo a gran escala.

Aplicaciones

Diseñadas específicamente como elementos de amplificación y control para el sistema de altavoces ESR212 en un módulo de montaje 4RU

  • Instalaciones Fijas
  • Lugares de música
  • Conciertos de ópera y música clásica

Código de producto

  • KVV 987 285 – Amplificador ESR2800 – 250V
  • KVV 987 283 – Amplificador ESR2800 – 230V
  • KVV 987 284 – Amplificador ESR2800 – 115 V


    Consultar precios

    Descripción

    El amplificador ESR2800 está diseñado como parte de la serie ESR de rango completo de KV2 Audio y optimizado para su uso con el sistema de altavoces ESR212 que cuenta con un paquete de control electrónico estéreo triamplificado y componentes súper analógicos en todas partes. Extremadamente Alta Definición ofrece una verdadera solución musical para disfrutar de la música en vivo a gran escala.

    Características

    El amplificador ESR2800 es un sistema de amplificación y control activo de tres vías diseñado específicamente para los sistemas de altavoces modulares de la serie KV2 Audio ESR.

    Alberga todo el procesamiento y amplificación de la señal, además de proporcionar control para que el gabinete de subwoofer externo ejecute más gabinetes de subwoofer si es necesario. El subwoofer externo recibe alimentación del amplificador del subwoofer externo.

    El complemento del amplificador dentro del amplificador ESR2800 es el siguiente:

    • Alta frecuencia: 100 vatios, Clase AB, push-pull, diseño de baja intermodulación
    • Frecuencia media: 200 vatios, Clase AB, push-pull, diseño de baja intermodulación
    • Bajos: tecnología de modo conmutado de 1000 vatios, alta eficiencia y mejora de corriente con filtro activo lineal


    YouTube thumbnailYouTube icon

    Aplicaciones

    Diseñadas específicamente como elementos de amplificación y control para el sistema de altavoces ESR212 en un módulo de montaje 4RU

    • Instalaciones Fijas
    • Lugares de música
    • Conciertos de ópera y música clásica

    Código de producto

    • KVV 987 285 – Amplificador ESR2800 – 250V
    • KVV 987 283 – Amplificador ESR2800 – 230V
    • KVV 987 284 – Amplificador ESR2800 – 115 V


    Accesories


    EPAK2500, EPAK2500R, ES1.0, ESR2800, ESR3000MkII, SL3000, SL412 Amphenol AP6 connector

    Gallery

    Product code

    KVV 987 050



    Description

    – female – cable mount



    EPAK2500, EPAK2500R, ES1.0, ESR2800, ESR3000MkII, SL3000, SL412 Amphenol AP6 connector

    Gallery

    Product code

    KVV 987 051



    Description

    – male – cable mount



    Cable Kit

    Gallery

    Product code

    KVV 987 047



    Description

    – consist of four high-quality Amphenol AP cable assemblies designed for use with ES Series – 2 pcs LF15 – 1pc LF40 – 1pc MH60



    Cable MH120

    Gallery

    Product code

    KVV 987 126



    Description

    – 6 wire speaker cable – AP6 connectors – 12m (40ft) length – for Mid/Hi Module hook-up



    Cable MH15

    Gallery

    Product code

    KVV 987 147



    Description

    – 6 wire speaker cable – AP6 connectors – 1,5m (5ft) length – for Mid/Hi Module connection – for VHD1.0 Mid/Hi Module daisy-chaining



    Cable MH180

    Gallery

    Product code

    KVV 987 127



    Description

    – 6 wire speaker cable – AP6 connectors – 18m (60ft) length – for Mid/Hi Module hook-up



    Mid/Hi speaker cable MH60

    Gallery

    Product code

    KVV 987 125



    Description

    – 6 wire speaker cable – AP6 connectors – 6m (20ft) – for Mid/Hi Module hook-up



    Output Channels

    Number of Channels 2 (stereo)
    Total Output Power 2x 1300W

    High Frequency Amplifier Specification

    Type Class AB – Push Pull – Low IM Design, Transformer balanced output
    Rated Continuous Power 100W
    Distortion <0.02%
    Operating Bandwidth 2.5kHz to 40kHz

    Mid Frequency Amplifier Specification

    Type Class AB – Push Pull – Low IM Design, Transformer balanced output
    Rated Continuous Power 200W
    Distortion <0.02%
    Operating Bandwidth 500Hz to 2,5kHz

    Low Frequency Amplifier Specification

    Type High efficiency, Current-Enhancing, Switched-Rail Amplifier
    Rated Continuous Power 1000W
    Distortion <0.02%
    Operating Bandwidth 20Hz to 500Hz

    Signal Input

    Input Sensitivity 1.55V RMS
    Input Impedance 20kΩ (balanced)

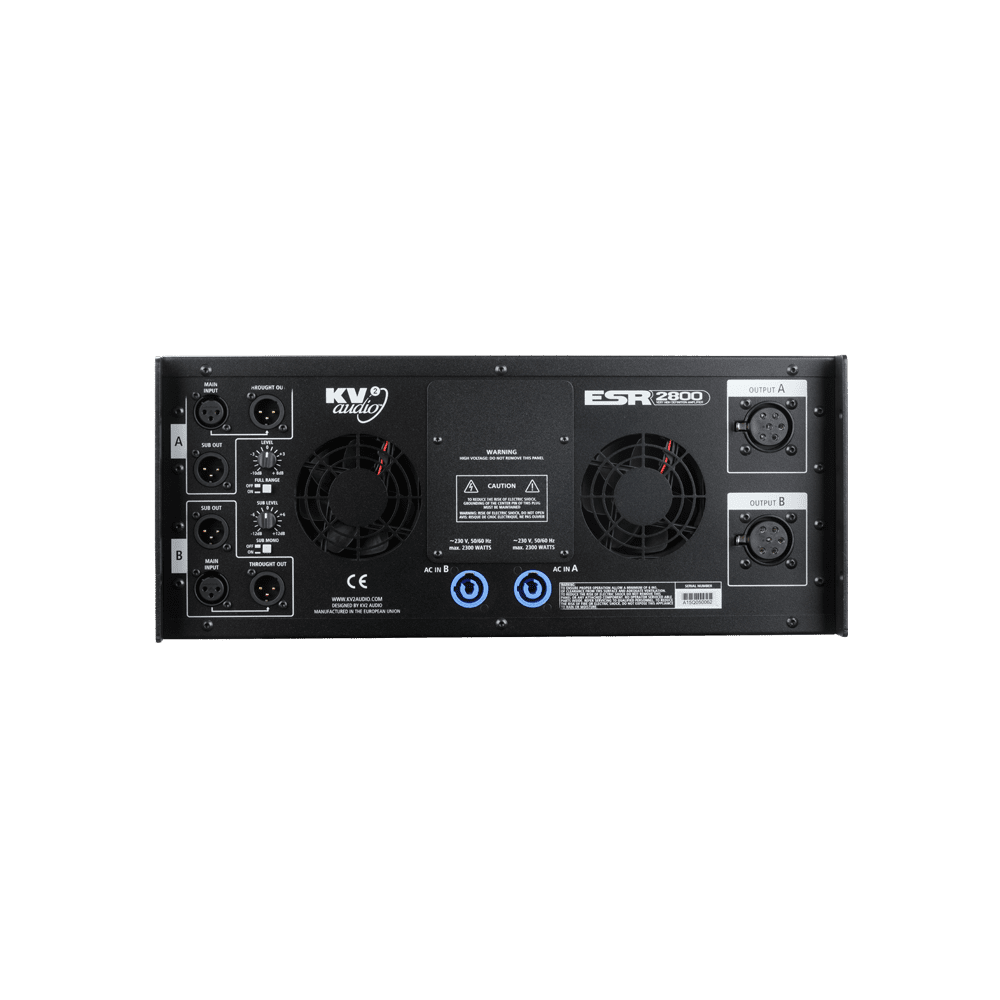

    Speaker Output

    Speaker Output 2x AP6

    Power Requirements

    Power Connector 2x Neutrik PowerCon®
    Operating Voltage 115V / 230V / 250V
    Operating Voltage Range 100 to 120V@60Hz | 205 to 240V@50Hz | 225 to 260V@50Hz
    Recommended Amperage 2x10A 115V | 2x5A 230V | 2x5A 250V

    Physical Dimensions

    Height 177 mm (6.97″), 4RU
    Width 481.4 mm (18.95″)
    Depth 455.3 mm (17.93″)
    Weight 36 kg (79.37lbs)


    Product code

    • KVV 987 285 – ESR2800 Amplifier – 250V
    • KVV 987 283 – ESR2800 Amplifier – 230V
    • KVV 987 284 – ESR2800 Amplifier – 115V
