EPAK2500 – Control of Your ES System
El EPAK2500 es una unidad de amplificación y control activo de cuatro vías diseñada específicamente para el sistema de altavoces modular de la serie ES. No sólo alberga todo el procesamiento de señales y cuatro amplificadores individuales, sino que también controla la asignación de potencia en función del número de módulos de graves empleados. El EPAK2500 está encerrado en un estuche resistente con asas laterales y un compartimento para almacenamiento de cables incorporado. Fácil de transportar en un carro, este exclusivo sistema de amplificación tiene su electrónica montada en un sistema de suspensión independiente que lo aísla de los golpes e impactos que normalmente se encuentran en la carretera. Un gran disipador de calor de aluminio proporciona refrigeración pasiva junto con dos ventiladores sensibles a la demanda para mayor confiabilidad.
Aplicaciones
Diseñadas específicamente como elementos de amplificación y control para sistemas de altavoces ES
- PA portátil
- Instalaciones Fijas
- Bares y discotecas
- Casas de culto
Código de producto
- KVV 987 001 – EPAK2500 115V
- KVV 987 000 – EPAK2500 230V
- KVV 987 134 – EPAK2500 250V
Descripción
El EPAK2500 es una unidad de amplificación y control activo de cuatro vías diseñada específicamente para el sistema de altavoces modular de la serie ES. No sólo alberga todo el procesamiento de señales y cuatro amplificadores individuales, sino que también controla la asignación de potencia en función del número de módulos de graves empleados. El EPAK2500 está encerrado en un estuche resistente con asas laterales y un compartimento para almacenamiento de cables incorporado. Fácil de transportar en un carro, este exclusivo sistema de amplificación tiene su electrónica montada en un sistema de suspensión independiente que lo aísla de los golpes e impactos que normalmente se encuentran en la carretera. Un gran disipador de calor de aluminio proporciona refrigeración pasiva junto con dos ventiladores sensibles a la demanda para mayor confiabilidad.
Características
- Sistema de control y amplificación modular de 4 vías y 2500 W para uso específico con módulos de la serie ES
- Amplificador de alta frecuencia, 100 W, Clase AB, push-pull, de baja intermodulación con salidas balanceadas por transformador
- Amplificador de intermodulación baja de frecuencia media, 200 W, Clase AB, push-pull, con salidas balanceadas por transformador
- Medios bajos, 600 W, alta eficiencia, mejora de corriente, amplificador de conmutación Subwoofer, 1600 W, alta eficiencia, mejora de corriente, amplificador de conmutación
- Sistema completo de gestión de altavoces integrado que incluye ecualización, alineación de tiempo, filtros de cruce, protección de sobremarcha del amplificador, configuración del sistema y controles de nivel de salida
- Muestreo de 20 MHz para alineación de tiempo y corrección de fase integradas
- El circuito de arranque suave de CA con interruptor disyuntor de CA de ENCENDIDO/APAGADO proporciona una protección eléctrica completa
- Diseño de disipación de calor pasiva con sistema de respaldo de enfriamiento forzado sensible a la demanda
- La configuración proporciona selección y control de diferentes combinaciones de subwoofer

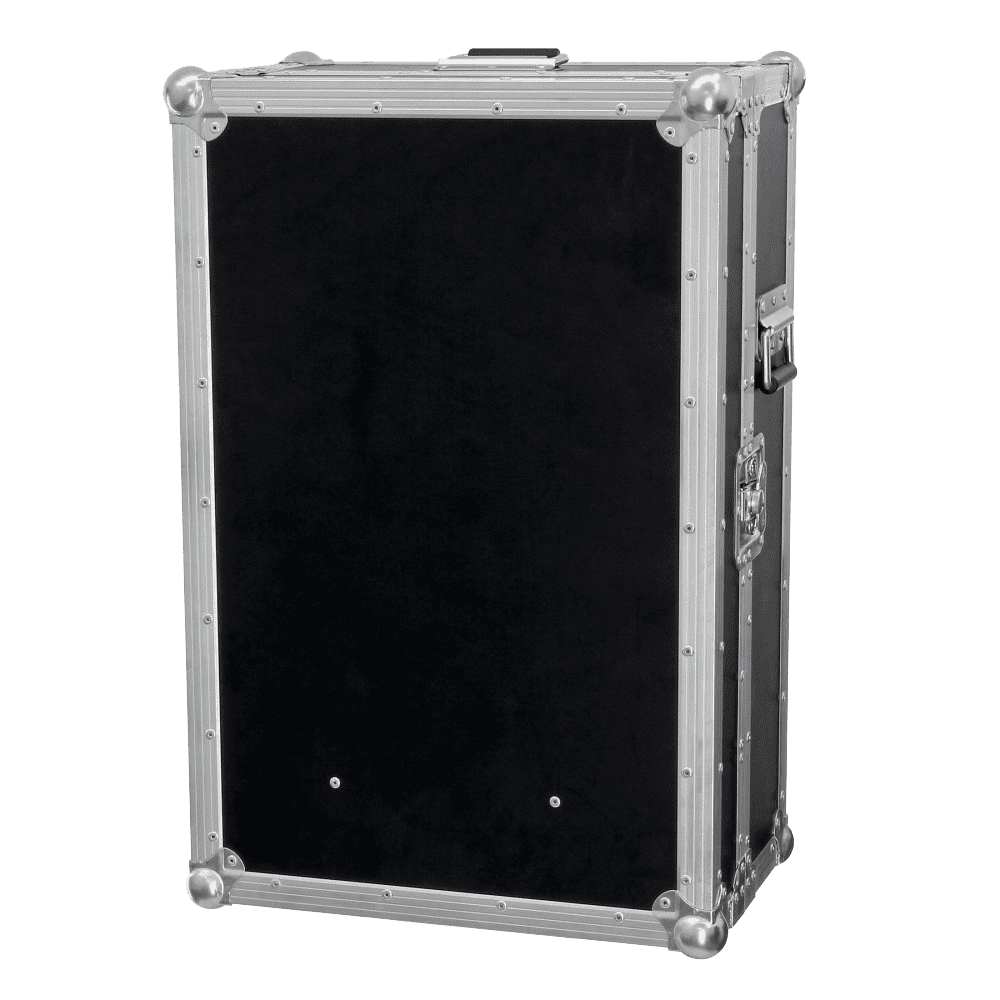

- Cubierta profesional con estuche resistente a la carretera con asas laterales

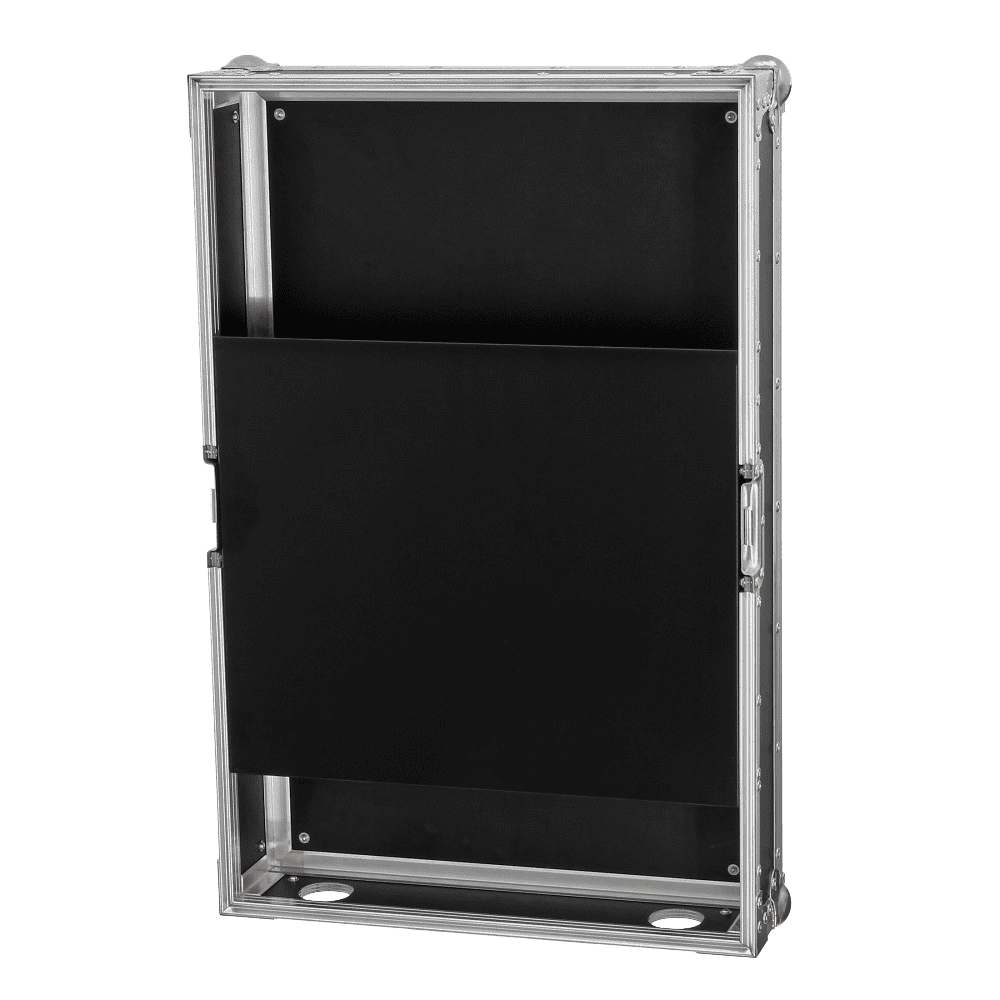

- La cubierta frontal extraíble permite guardar todos los cables de CA y de altavoz
- Caracteres de graves: el interruptor de ataque o extensión altera el carácter de frecuencias bajas
- Incluye todos los cables de altavoz para un sistema ES de pila única– KIT-CABLE
Aplicaciones
Diseñadas específicamente como elementos de amplificación y control para sistemas de altavoces ES
- PA portátil
- Instalaciones Fijas
- Bares y discotecas
- Casas de culto
Código de producto
- KVV 987 001 – EPAK2500 115V
- KVV 987 000 – EPAK2500 230V
- KVV 987 134 – EPAK2500 250V
Configurations
ES Double – A
ES Double – B
ES Double – C
ES Double – D
ES Single – A1
ES Single – A2
ES Single – A3
ES Single – B1
ES Single – B2
ES Single – C
ES Single – D
ES Single – EES Double – A
Description
Up to 2000 people. Number of bass boxes depends on music style. One side of stereo single system.
Note: Selection of ES amplifier model style is optional (either EPAK2500 or EPAK2500R).
Products
Accessories
| Count | Accessory | Title |
|---|---|---|
| 2 | Cable MH60 | Mid/Hi speaker cable MH60 |
| 2 | Cable LF40 | Cable LF40 |
| 1 | Cable LF15 | Cable LF15 |
Images
Front view
WiringES Double – B
Description
Up to 2000 people. Number of bass boxes depends on music style. One side of stereo single system.
Note: Selection of ES amplifier model style is optional (either EPAK2500 or EPAK2500R).
Products
Accessories
| Count | Accessory | Title |
|---|---|---|
| 1 | ES System flybar and bracket | ES System flybar and bracket |
| 2 | Cable MH120 | Cable MH120 |
| 0 | Cable LF15 | Cable LF15 |
| 2 | Cable LF40 | Cable LF40 |
| 2 | Cable LF15 | Cable LF15 |
Images
Front view
WiringES Double – C
Description
Up to 2000 people. Number of bass boxes depends on music style. One side of stereo single system.
Note: Selection of ES amplifier model style is optional (either EPAK2500 or EPAK2500R).
Products
Accessories
| Count | Accessory | Title |
|---|---|---|
| 1 | ES System flybar and bracket | ES System flybar and bracket |
| 2 | Cable MH120 | Cable MH120 |
| 2 | Cable LF40 | Cable LF40 |
Images
Front view
WiringES Double – D
Description
Up to 2000 people. Number of bass boxes depends on music style. One side of stereo single system.
Note: Selection of ES amplifier model style is optional (either EPAK2500 or EPAK2500R).
Products
Accessories
| Count | Accessory | Title |
|---|---|---|
| 1 | ES System flybar and bracket | ES System flybar and bracket |
| 2 | Cable MH120 | Cable MH120 |
| 2 | Cable LF40 | Cable LF40 |
| 2 | Cable LF15 | Cable LF15 |
Images
Front view
WiringES Single – A1
Description
Up to 1000 people. Number of bass boxes and SUB LEVEL setup depend on music style. One side of stereo single system.
Note: Selection of ES amplifier model style is optional (either EPAK2500 or EPAK2500R).
Products
Accessories
| Count | Accessory | Title |
|---|---|---|
| 1 | Cable LF40 | Cable LF40 |
| 1 | Cable MH60 | Mid/Hi speaker cable MH60 |
Images
Front view
WiringES Single – A2
Description
Up to 1000 people. Number of bass boxes depends on music style. One side of stereo single system.
Note: Selection of ES amplifier model style is optional (either EPAK2500 or EPAK2500R).
Products
Accessories
| Count | Accessory | Title |
|---|---|---|
| 1 | Cable MH60 | Mid/Hi speaker cable MH60 |
| 1 | Cable LF40 | Cable LF40 |
| 1 | Cable LF15 | Cable LF15 |
Images
Front view
WiringES Single – A3
Description
Up to 1000 people. Number of bass boxes depends on music style. One side of stereo single system.
Note: Selection of ES amplifier model style is optional (either EPAK2500 or EPAK2500R).
Products
Accessories
| Count | Accessory | Title |
|---|---|---|
| 1 | Cable MH60 | Mid/Hi speaker cable MH60 |
| 1 | Cable LF40 | Cable LF40 |
| 2 | Cable LF15 | Cable LF15 |
Images
Front view
WiringES Single – B1
Description
Up to 1000 people. Number of bass boxes depends on music style. One side of stereo single system.
Note: Selection of ES amplifier model style is optional (either EPAK2500 or EPAK2500R).
Products
Accessories
| Count | Accessory | Title |
|---|---|---|
| 1 | Cable MH60 | Mid/Hi speaker cable MH60 |
| 1 | Cable LF40 | Cable LF40 |
| 2 | Cable LF15 | Cable LF15 |
Images
Front view
WiringES Single – B2
Description
Up to 1000 people. Number of bass boxes depends on music style. One side of stereo single system.
Note: Selection of ES amplifier model style is optional (either EPAK2500 or EPAK2500R).
Products
Accessories
| Count | Accessory | Title |
|---|---|---|
| 1 | Cable MH60 | Mid/Hi speaker cable MH60 |
| 1 | Cable LF40 | Cable LF40 |
| 1 | Cable LF15 | Cable LF15 |
Images
Front view
Alternative
Amphenol AP4 connector
Amphenol AP4 connector
Amphenol AP6 connector
Amphenol AP6 connector
Cable Kit
Cable LF100
Cable LF15
Cable LF200
Cable LF40
Cable MH120
Cable MH15
Cable MH180
Cable MH60
EPAK2500 PDM delay
EPAK2500 Wall mounting kit
EPAK2500 Wallmount bracketEPAK2500, EPAK2500R, ES1.5, ES1.8, ES2.5, ES2.6, SL2.15 Amphenol AP4 connector
Gallery
Product code
KVV 987 048
Description
– female – cable mount
EPAK2500, EPAK2500R, ES1.5, ES1.8, ES2.5, ES2.6, SL2.15 Amphenol AP4 connector
Gallery
Product code
KVV 987 049
Description
– male – cable mount
EPAK2500, EPAK2500R, ES1.0, ESR2800, ESR3000MkII, SL3000, SL412 Amphenol AP6 connector
Gallery
Product code
KVV 987 050
Description
– female – cable mount
EPAK2500, EPAK2500R, ES1.0, ESR2800, ESR3000MkII, SL3000, SL412 Amphenol AP6 connector
Gallery
Product code
KVV 987 051
Description
– male – cable mount
Cable Kit
Gallery
Product code
KVV 987 047
Description
– consist of four high-quality Amphenol AP cable assemblies designed for use with ES Series – 2 pcs LF15 – 1pc LF40 – 1pc MH60
Cable LF100 for bass speaker
Gallery
Product code
KVV 987 123
Description
– 4 wire speaker cable – AP4 connectors – 10m (33ft) – for ES Bass Module hook-up
Cable LF15
Gallery
Product code
KVV 987 121
Description
– 4 wire speaker cable – AP4 connectors – 1,5m (5ft) – for ES Bass Module daisy-chaining
Cable LF200 for bass speaker
Gallery
Product code
KVV 987 124
Description
– 4 wire speaker cable – AP4 connectors – 20m (66ft) – for ES Bass Module hook-up
Cable LF40
Gallery
Product code
KVV 987 122
Description
– 4 wire speaker cable – AP4 connectors – 4m (13ft) – for ES Bass Module hook-up
Cable MH120
Gallery
Product code
KVV 987 126
Description
– 6 wire speaker cable – AP6 connectors – 12m (40ft) length – for Mid/Hi Module hook-up
Cable MH15
Gallery
Product code
KVV 987 147
Description
– 6 wire speaker cable – AP6 connectors – 1,5m (5ft) length – for Mid/Hi Module connection – for VHD1.0 Mid/Hi Module daisy-chaining
Cable MH180
Gallery
Product code
KVV 987 127
Description
– 6 wire speaker cable – AP6 connectors – 18m (60ft) length – for Mid/Hi Module hook-up
Mid/Hi speaker cable MH60
Gallery
Product code
KVV 987 125
Description
– 6 wire speaker cable – AP6 connectors – 6m (20ft) – for Mid/Hi Module hook-up
Super Digital 20MHz, delay board for EPAK2500
Gallery
Product code
KVV 987 253
Description
– electronic board – exchange requires professional installation – additional heatsink, nuts included
EPAK2500 Wall mounting kit
Gallery
Product code
KVV 987 024
Description
– for 1pc EPAK2500
EPAK2500 Wallmount bracket
Gallery
Product code
KVV 987 332
Description
– wall mounting kit for installing an EPAK2500 or KPAK2500 – for 1pc EPAK2500 or KPAK2500
Downloads
EPAK2500 Wallmount Bracket 3D DWG
EPAK2500 Wallmount Bracket 3D DWG
EPAK2500 Wallmount Bracket SKP
EPAK2500 Wallmount Bracket SketchUp
High Frequency Amplifier Specification
| Type | Class AB, Push-Pull, Low IM Mosfet design with transformer balanced output |
| Rated Continuous Power | 100W |
| Distortion | <0.05% |
| Operating Bandwidth | 2.5kHz to 28kHz |
Mid Frequency Amplifier Specification
| Type | Class AB, Push-Pull, Low IM Mosfet design with transformer balanced output |
| Rated Continuous Power | 200W |
| Distortion | <0.05% |
| Operating Bandwidth | 500Hz to 2.5kHz |
Mid Bass Frequency Amplifier Specification
| Type | High efficiency, Current-Enhancing, Switched-Rail Amplifier |
| Rated Continuous Power | 600W |
| Distortion | <0.05% |
| Operating Bandwidth | 130Hz to 500Hz |
Low Frequency Amplifier Specification
| Type | High efficiency, Current-Enhancing, Switched-Rail Amplifier |
| Rated Continuous Power | 1600W |
| Distortion | <0.05% |
| Operating Bandwidth | 20Hz to 130Hz |
Signal Input
| Input Sensitivity | 1.0V RMS |
| Input Impedance | 20kΩ (balanced) |
Speaker Output
| Speaker Output | AP6 (Mid-Hi), AP4 (Sub) |
Power Requirements
| Power Connector | Neutrik PowerCon® |
| Operating Voltage Range | 100 to 120V@60Hz | 205 to 240V@50Hz | 225 to 260V@50Hz |
| Recommended Amperage | 20A 115V | 10A 230V | 10A 250V |
Physical Dimensions
| Height | 719 mm (28.30″) |
| Width | 478 mm (18.82″) |
| Depth | 305 mm (12″) |
| Weight | 32 kg (70.4lbs) |
Product code
- KVV 987 001 – EPAK2500 115V
- KVV 987 000 – EPAK2500 230V
- KVV 987 134 – EPAK2500 250V
