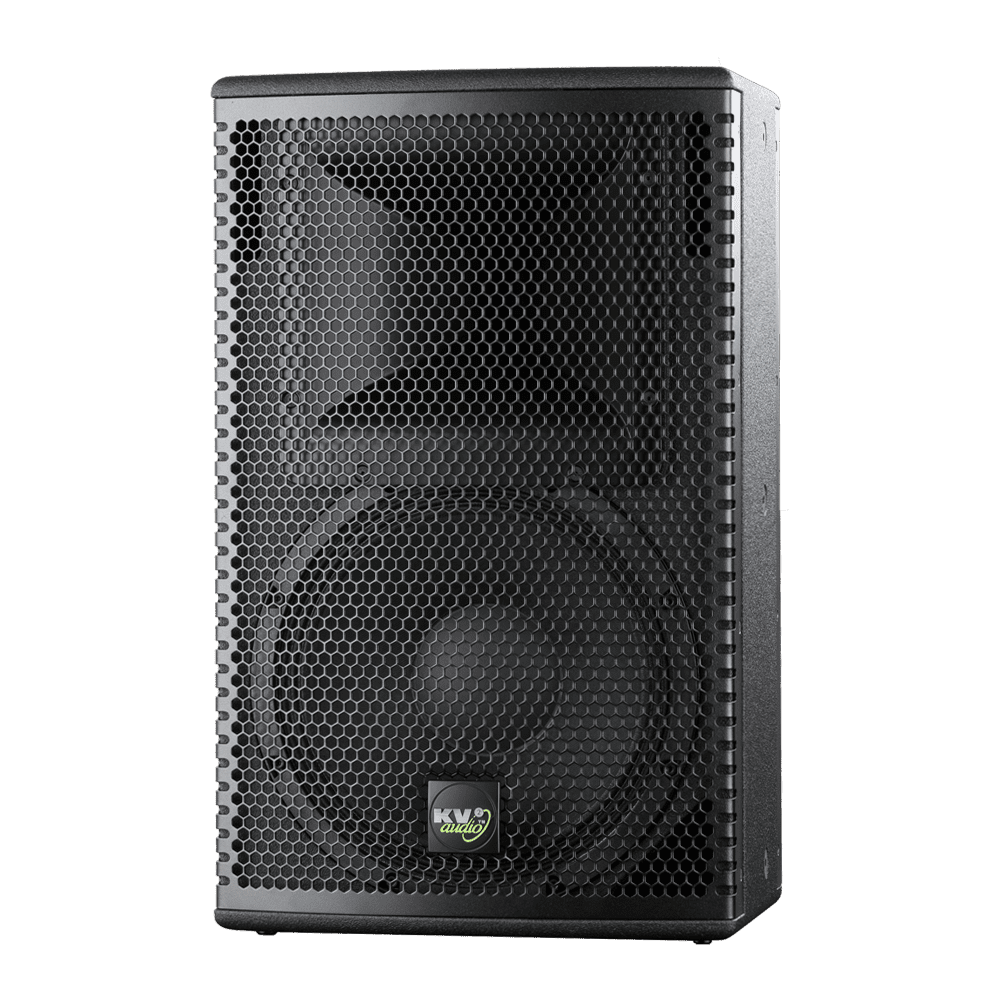

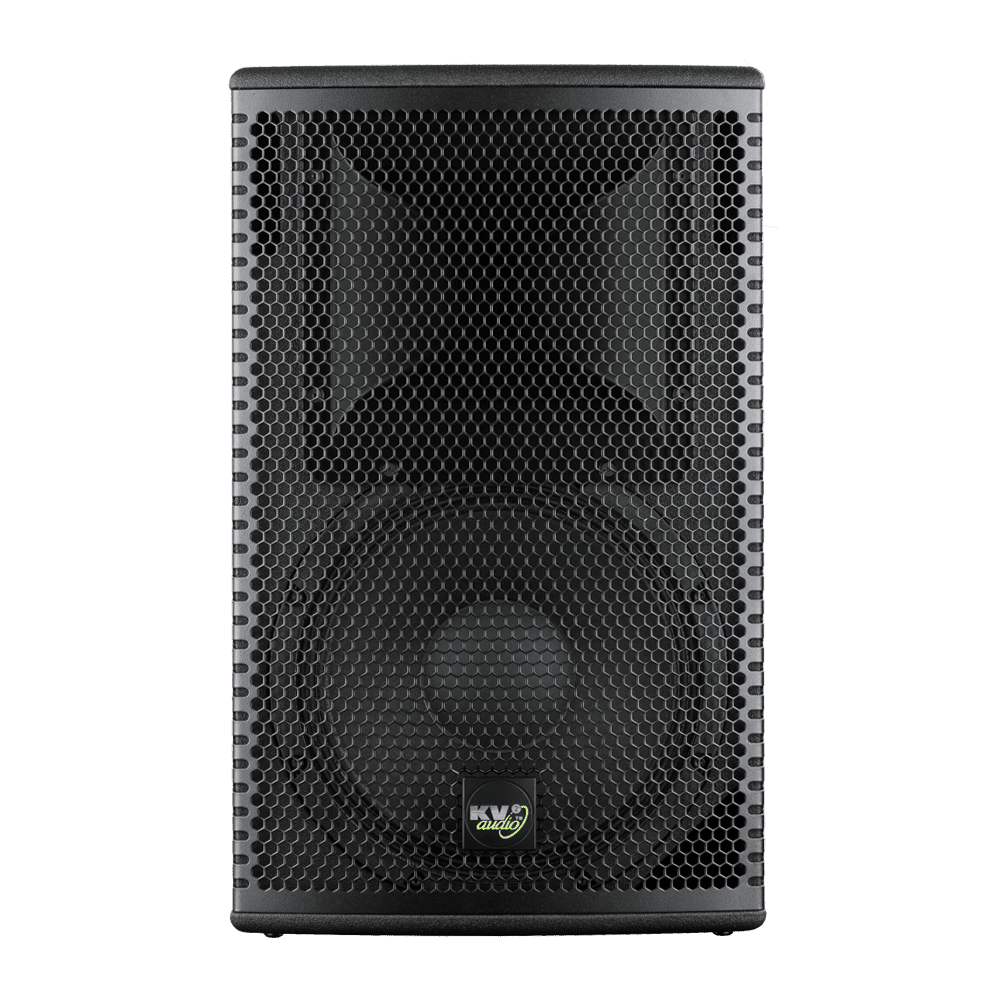

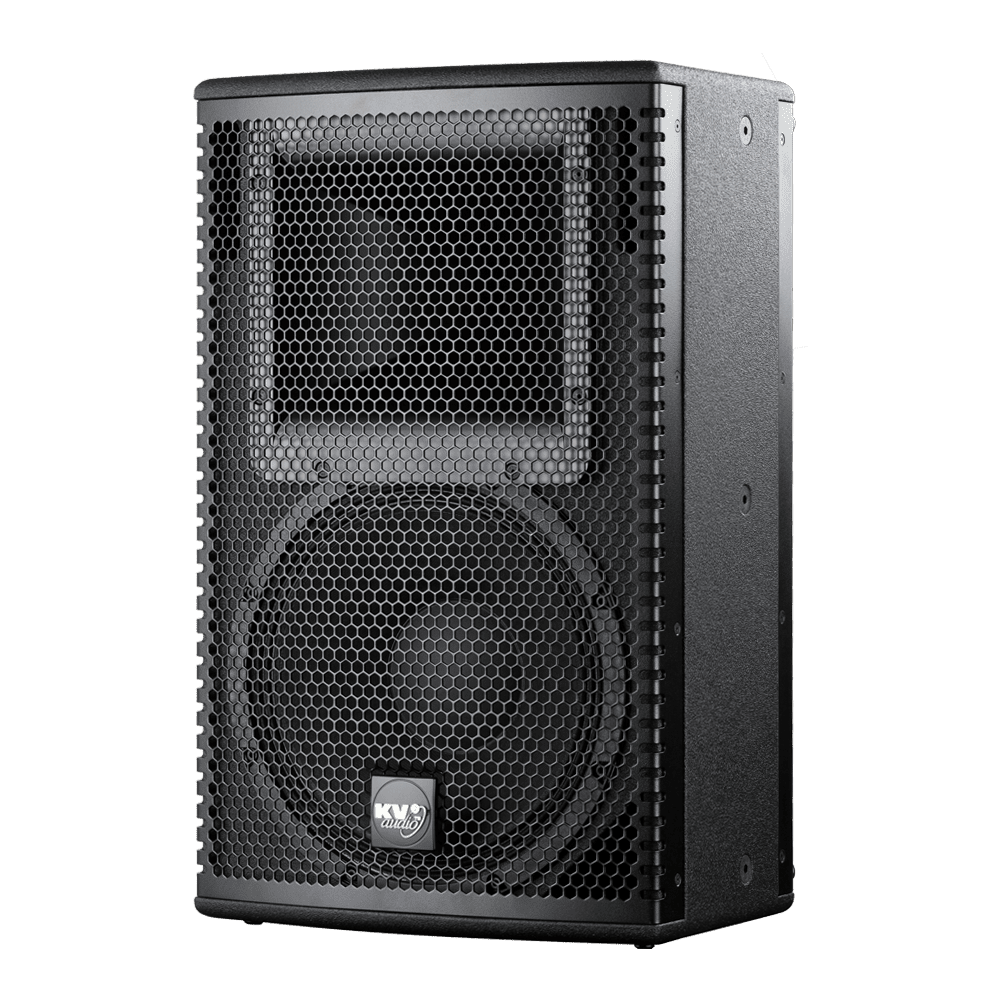

EX12 – 2-way Active speaker system

KV2AUDIO
SKU: EX12

The EX12 further builds on the success of the EX6 and EX10 by implementing the revolutionary 3″ NVPD large  format compression driver found in our flagship VHD range of products. This makes for one of the most perfectly  balanced and accurate, compact, 2-way active boxes available on the market today. Complete onboard control courtesy of electronic crossovers, phase alignment, equalization and speaker protection are all integrated into the  EX12’s amplifier module.

Applications

Designed for the highest quality vocal and full range live performance in medium size applications

  • Suitable for medium to large conference, Theatre and small to medium scale concerts
  • Scalable from stand alone to full range large systems incorporating EX subwoofers
  • Fixed installations
  • Stage monitoring

Product code

  • KVV 987 095 – EX12 250V
  • KVV 987 059 – EX12 230V
  • KVV 987 060 – EX12 115V


    Consultar precios

    Descripción

    The EX12 further builds on the success of the EX6 and EX10 by implementing the revolutionary 3″ NVPD large  format compression driver found in our flagship VHD range of products. This makes for one of the most perfectly  balanced and accurate, compact, 2-way active boxes available on the market today. Complete onboard control courtesy of electronic crossovers, phase alignment, equalization and speaker protection are all integrated into the  EX12’s amplifier module.

    Features

    • Professional, Baltic birch construction with wear resistant polymer coating
    • 127dB sustained output, 130dB peak with very high dynamic range and low noise floor
    • 500W of total power with complete on-board speaker management system
    • 450W high efficiency, current enhancing, switching low frequency amplifier
    • Very high quality 50W, low IM distortion, Class AB, high frequency amplifier with transformer balanced output
    • Compact asymmetrical trapezoidal design allows for use in stage monitor or under balcony applications with high pass filter to adjust equalisation and phase response
    • Wide dispersion 80° H x 40° V horn
    • New state of the art 3″ (76 mm) Nitride Titanium diaphragm compression driver with complex geometry phase plug and neodymium magnetic structure for higher output, exceptionally low distortion and extended frequency response
    • 12″ woofer with revolutionary Active Impedance Control (AIC) voice coil technology and neodymium magnetic motor structure dramatically increases force, lowers distortion and provides increased frequency response linearity

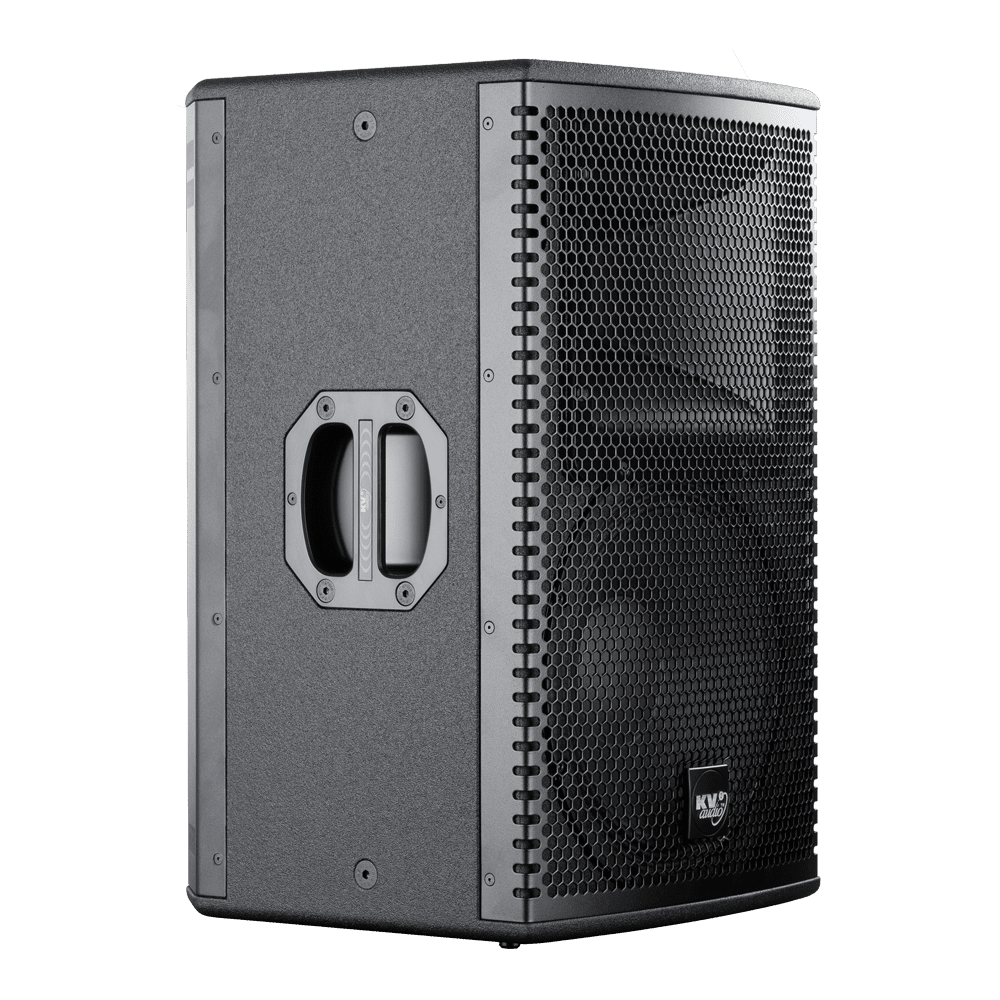

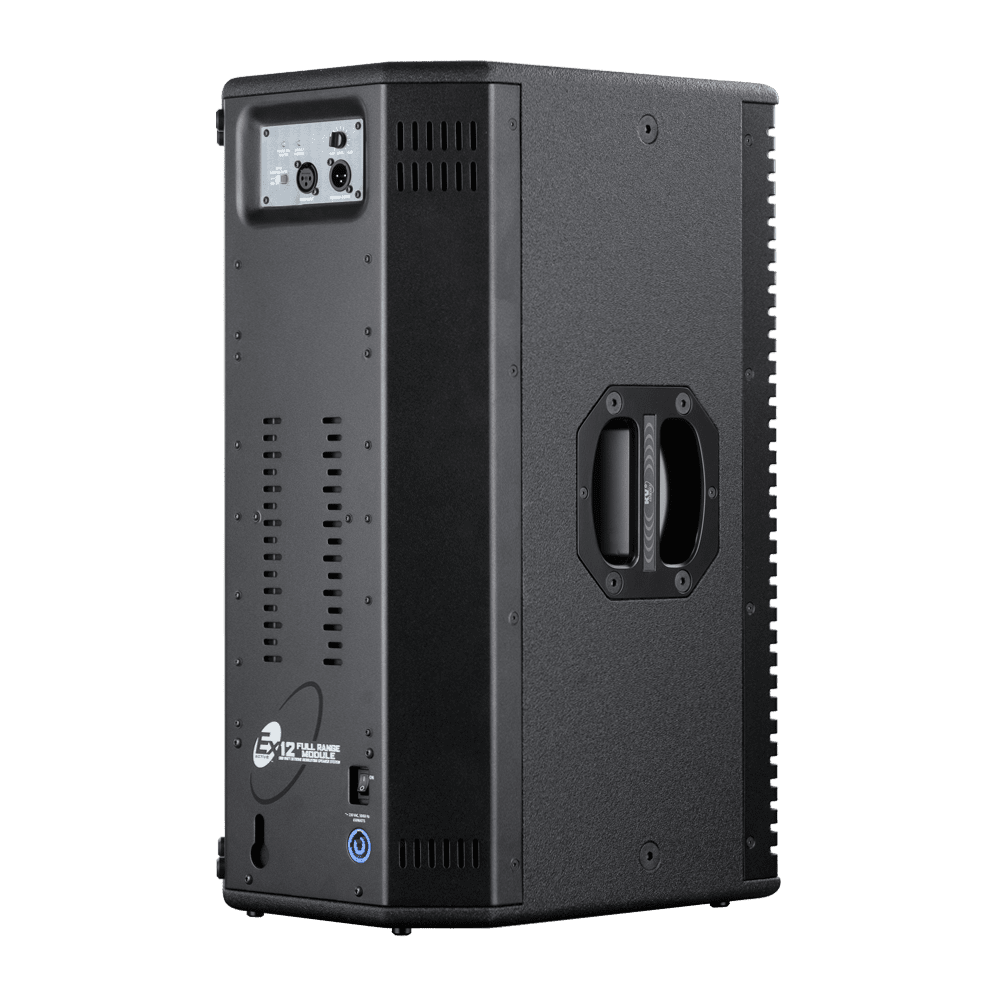

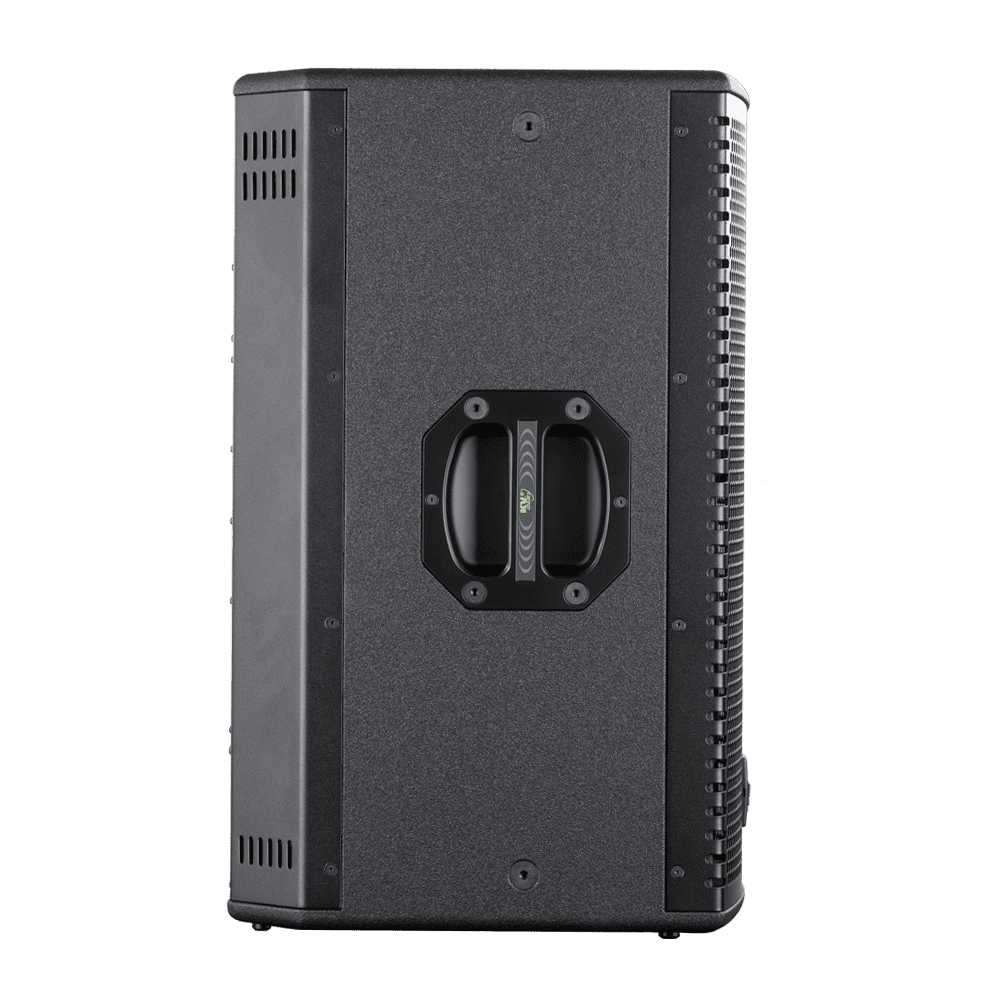

    • Proprietary top and side handle designs for simplified handling and carrying, integrates one M10 hang point, OmniMountTM bracket point and four M6 bracket points
    • Ten additional M10 suspension points for flexible rigging and installation options
    • Top hat for pole mounting applications

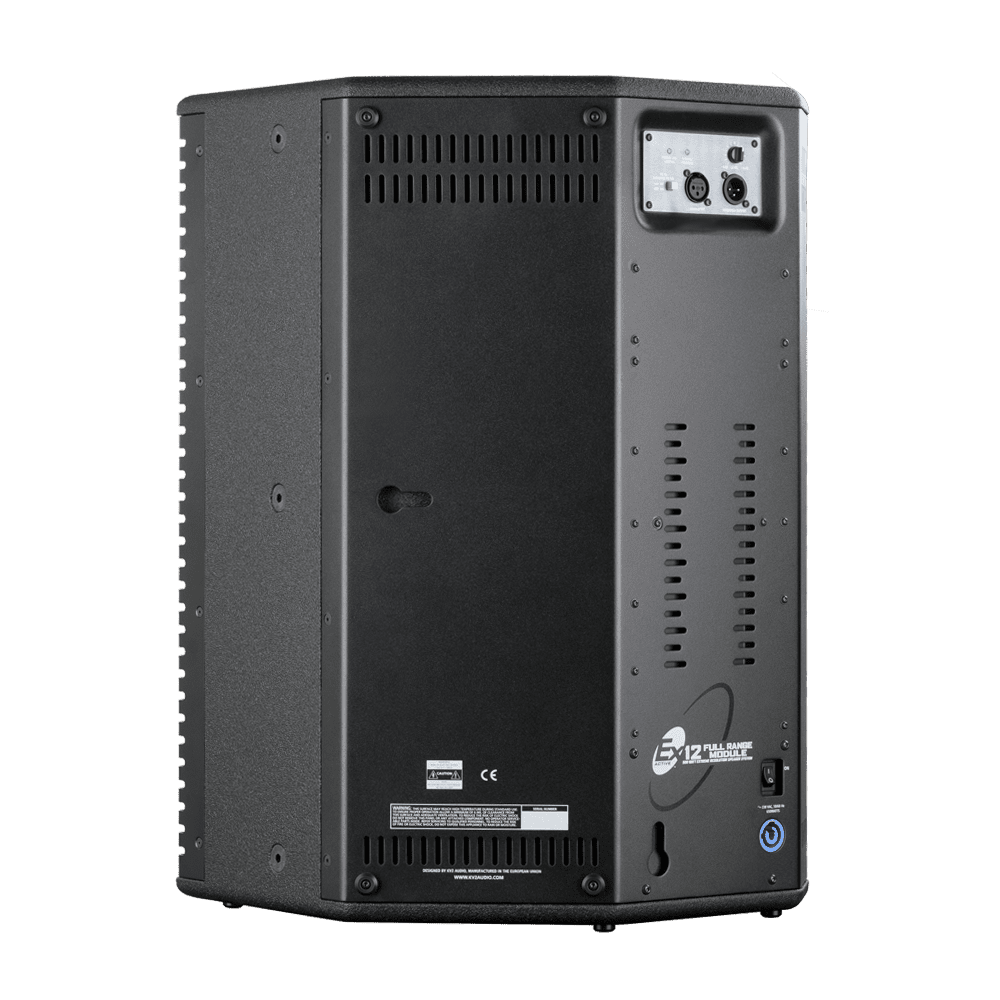

    • LED indicators for signal present, limiter, thermal condition and power ON status


    YouTube thumbnailYouTube icon

    Applications

    Designed for the highest quality vocal and full range live performance in medium size applications

    • Suitable for medium to large conference, Theatre and small to medium scale concerts
    • Scalable from stand alone to full range large systems incorporating EX subwoofers
    • Fixed installations
    • Stage monitoring

    Product code

    • KVV 987 095 – EX12 250V
    • KVV 987 059 – EX12 230V
    • KVV 987 060 – EX12 115V


    Accesories


    ESD12 / EX12 Vertical bracket

    Gallery

    Product code

    KVV 987 488



    Description

    Vertical bracket for EX12, ESD12
    – including two connection bolts – black



    Downloads

    DWG

    ESD12 / EX12 Vertical Bracket 3D DWG

    Vertical Bracket for ESD12, EX12 3D DWG

    SKP

    ESD12 / EX12 Vertical Bracket 3D SKP

    Vertical Bracket for ESD12 / EX12 3D SKP

    DWG

    ESD12 / EX12 Vertical Bracket 2D DWG

    Vertical Bracket for ESD12 / EX12 2D DWG

    EX12 Heavy duty cover

    Gallery

    Product code

    KVV 987 067



    Description

    – Durable material



    EX12 Grill – fine

    Gallery

    Product code

    KVV 987 329



    Description

    – elegant design – suitable for installations



    Downloads

    DWG

    EX12 Grill – fine 3D DWG

    EX12 Grill – fine 3D DWG

    SKP

    EX12 Grill – fine SKP

    EX12 Grill – fine SketchUp

    EX12 Grill strong

    Gallery

    Product code

    KVV 987 286



    Description

    – bend resistant – suitable when using EX12 as a monitor or touring



    Downloads

    DWG

    EX12 Grill strong 3D DWG

    EX12 Grill strong 3D DWG

    SKP

    EX12 Grill strong SKP

    EX12 Grill strong SketchUp

    EX12 Horizontal bracket

    Gallery

    Product code

    KVV 987 058



    Description

    – for EX12 – including two connection bolts – black



    Downloads

    DWG

    EX12 Horizontal Bracket 3D DWG

    EX12 Horizontal Bracket 3D DWG

    SKP

    EX12 Horizontal Bracket SKP

    EX12 Horizontal Bracket SketchUp

    DWG

    EX12 Horizontal Bracket 2D DWG

    EX12 Horizontal Bracket 2D DWG

    EX12 Weather Cover

    Gallery

    Product code

    KVV 987 190



    Description

    Heavy duty weatherproof speaker cover for EX12 – sound-permeable



    Speaker pole – universal

    Gallery

    Product code

    KVV 987 130



    Description

    Heavy duty telescopic speakerpole
    – 0,735 to 1,23 m – diameter 35 mm
    – weight 2,2 kg – max. load 50 kg
    – bottom terminal M20
    – matte black



    Downloads

    SKP

    Speaker pole – universal SKP

    Speaker pole – universal SketchUp

    Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26

    Gallery

    Product code

    KVV 987 090



    Description

    – including bolts – black



    Downloads

    DWG

    Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 3D DWG

    Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 3D DWG

    SKP

    Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 SKP

    Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 SketchUp

    System Acoustic Performance

    Max SPL Long-term 127dB
    Max SPL Peak 133dB
    -3dB Response 55Hz to 22kHz
    -10dB Response 45Hz to 30kHz
    Crossover Point 1.1kHz

    High Frequency Section

    Acoustic Design Horn Loaded
    Horn Coverage Horizontal / Vertical 80° x 40°
    Rotatable Horn NO
    Throat Exit Diameter / Diaphragm Size 1.4″ / 3″
    Diaphragm Material Nitride Titanium
    Magnet Type Neodymium

    High Frequency Amplifier Specification

    Type Class AB Push-Pull
    Rated Continuous Power 50W
    Distortion <0.05%
    Operating Bandwidth 1.1kHz to 30kHz

    Low Frequency Section

    Acoustic Design Front Loaded, Bass Reflex
    Woofer Size / Voice Coil Diameter 12″ / 3.0″ / Trans Coil
    Magnet Type Neodymium
    Diaphragm Material Epoxy Reinforced Cellulose

    Low Frequency Amplifier Specification

    Type High efficiency, Current-Enhancing, Switched-Rail Amplifier
    Rated Continuous Power 450W
    Distortion <0.05%
    Operating Bandwidth 45Hz to 1.1kHz

    Signal Input

    Input Sensitivity 1.0V RMS
    Input Impedance 20 kΩ

    Power Requirements

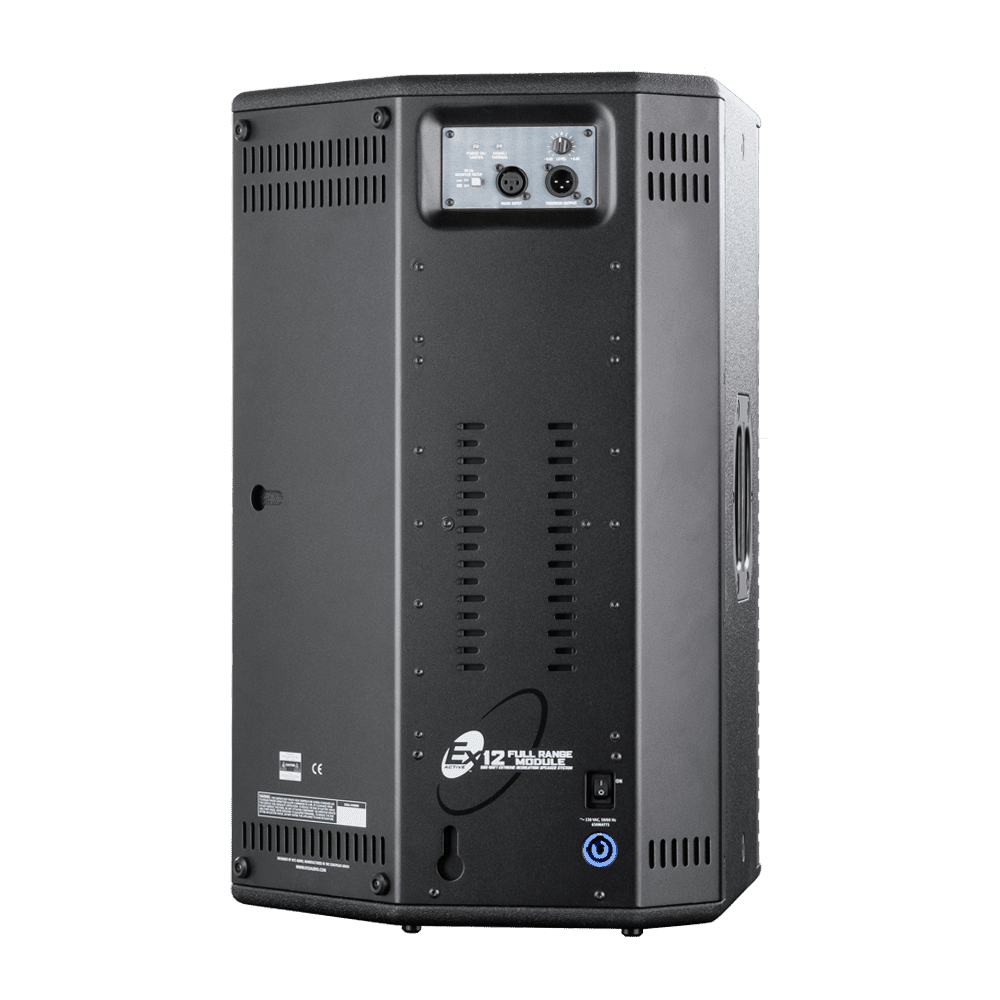

    Power Connector Neutrik PowerCon®
    Operating Voltage Range 100 to 120V@60Hz | 205 to 240V@50Hz | 225 to 260V@50Hz
    Recommended Amperage 6A 115V | 3A 230V | 3A 250V

    Cabinet

    Cabinet Material Baltic birch
    Handles 2
    Pole Mount 35 mm
    Color “Orange peeled” Matt Black or any RAL

    Physical Dimensions

    Height 596 mm (23.46″)
    Width 368 mm (14.49″)
    Depth 368 mm (14.49″)
    Weight 27.4 kg (60.4lbs)


    Product code

    • KVV 987 095 – EX12 250V
    • KVV 987 059 – EX12 230V
    • KVV 987 060 – EX12 115V
