ESD36 – 3-way Passive speaker

KV2AUDIO
SKU: ESD36

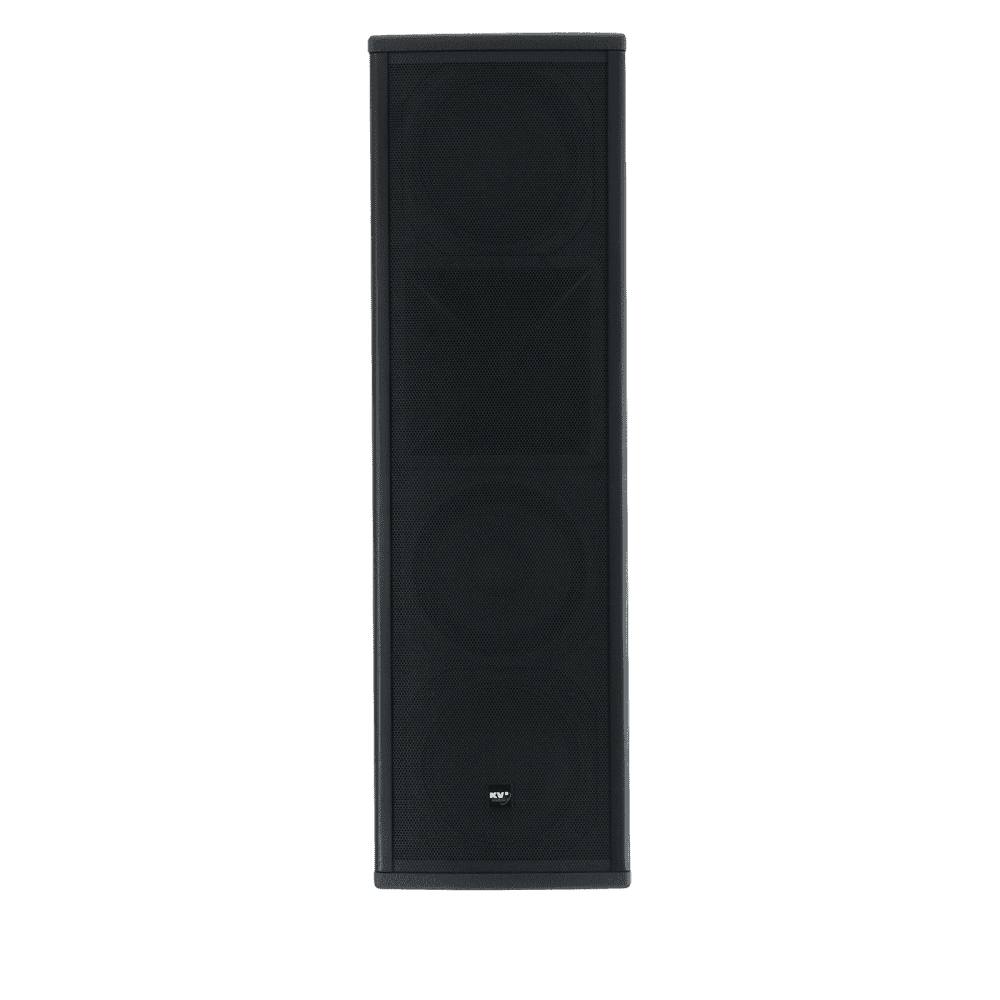

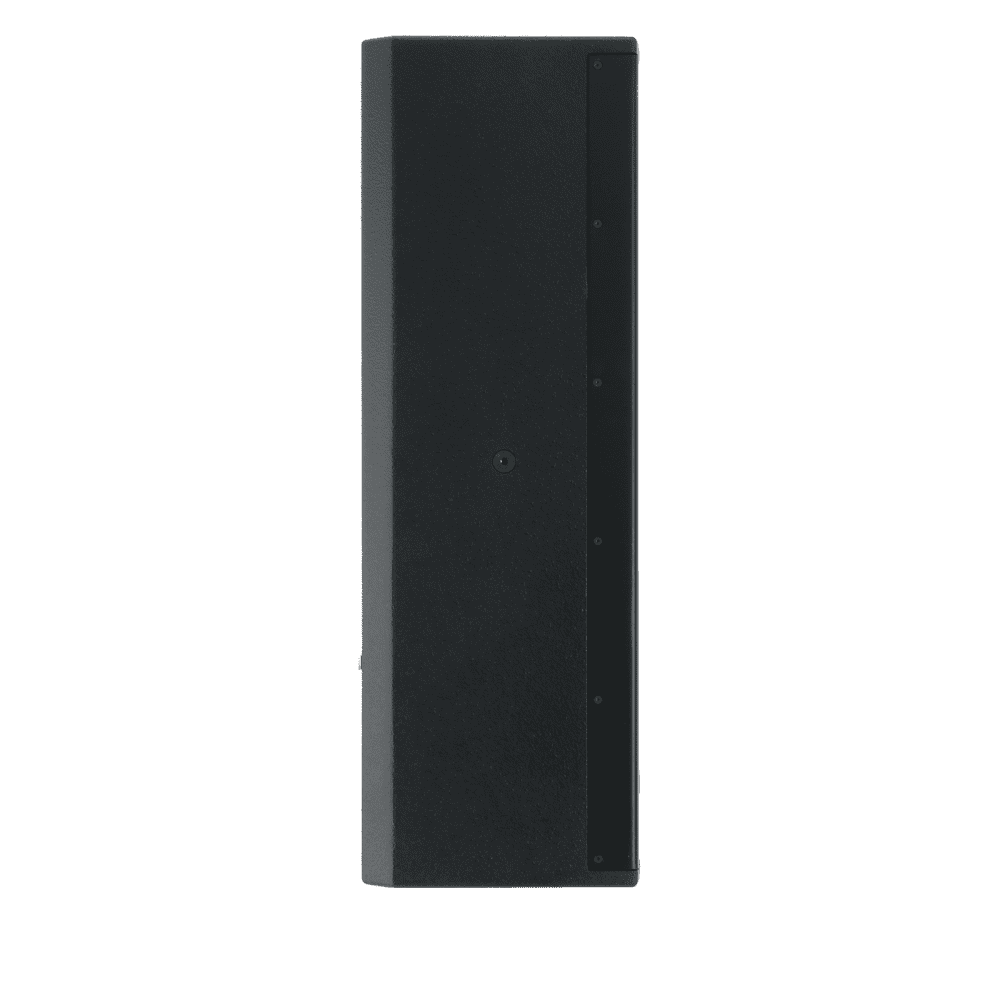

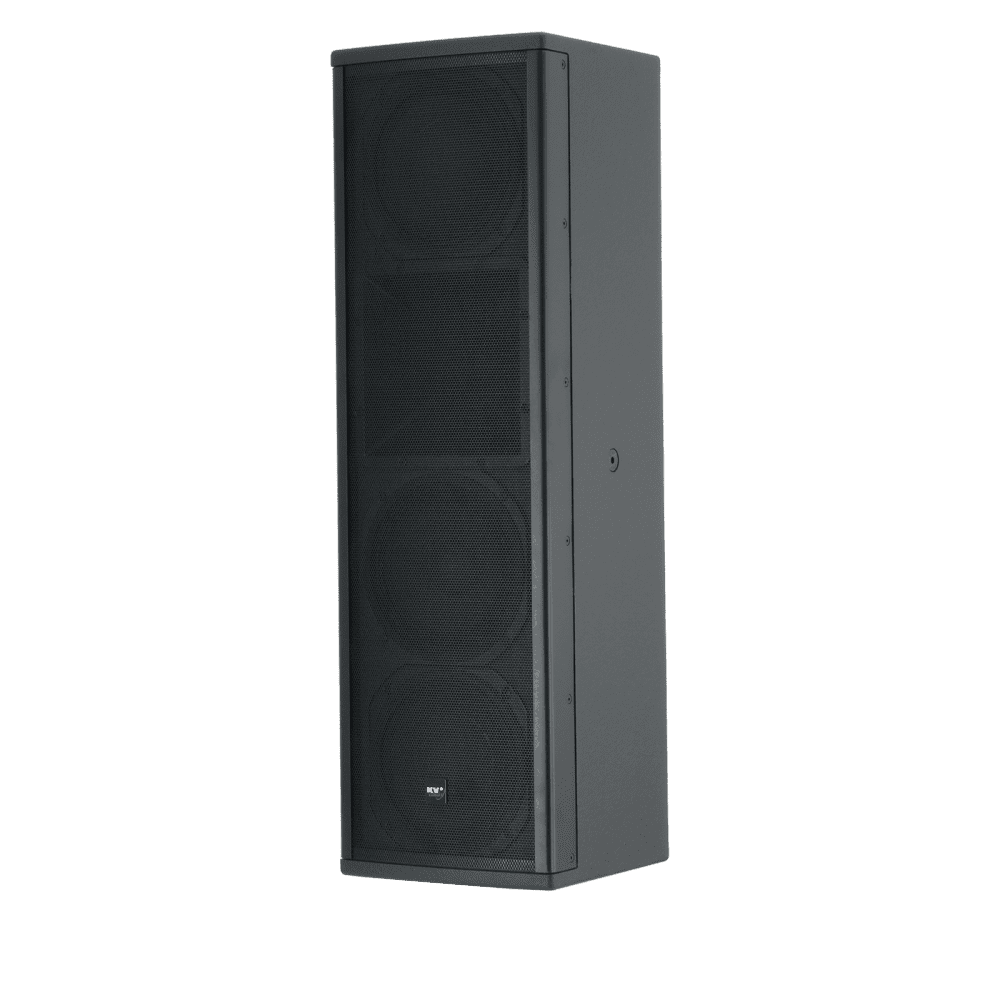

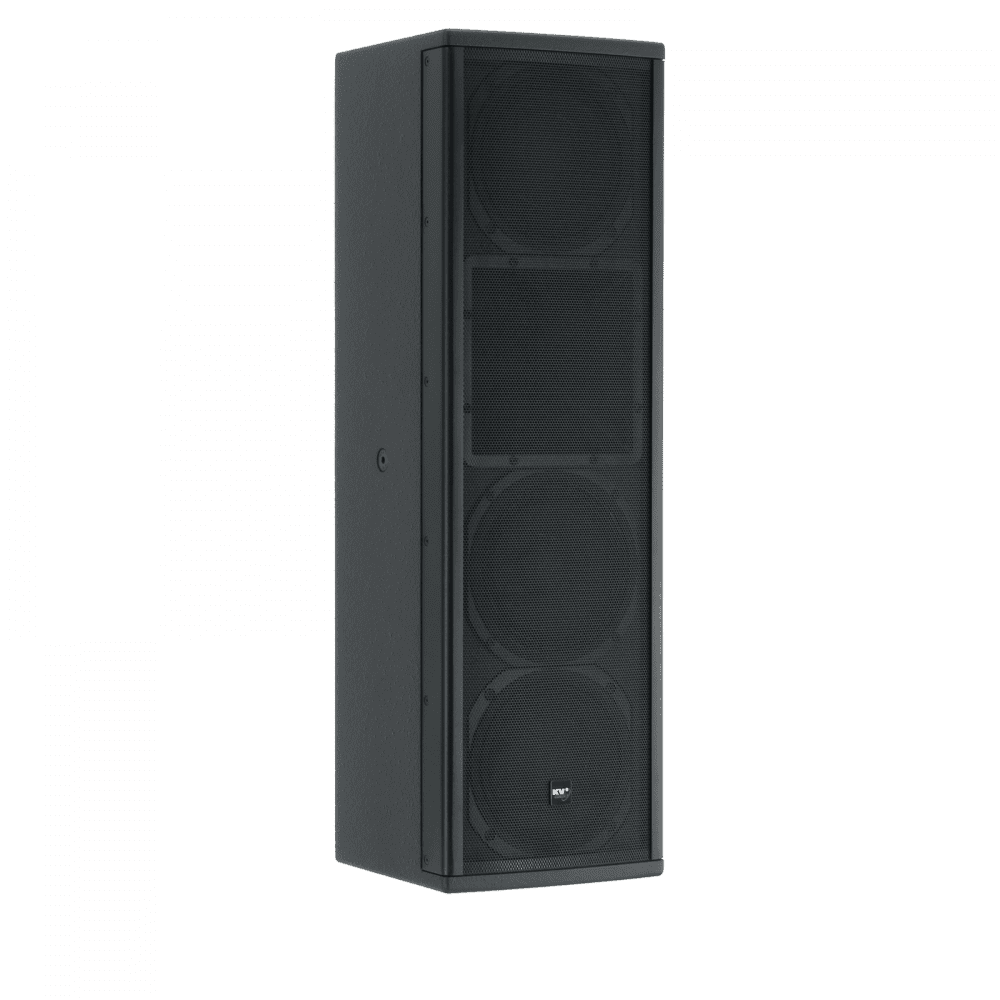

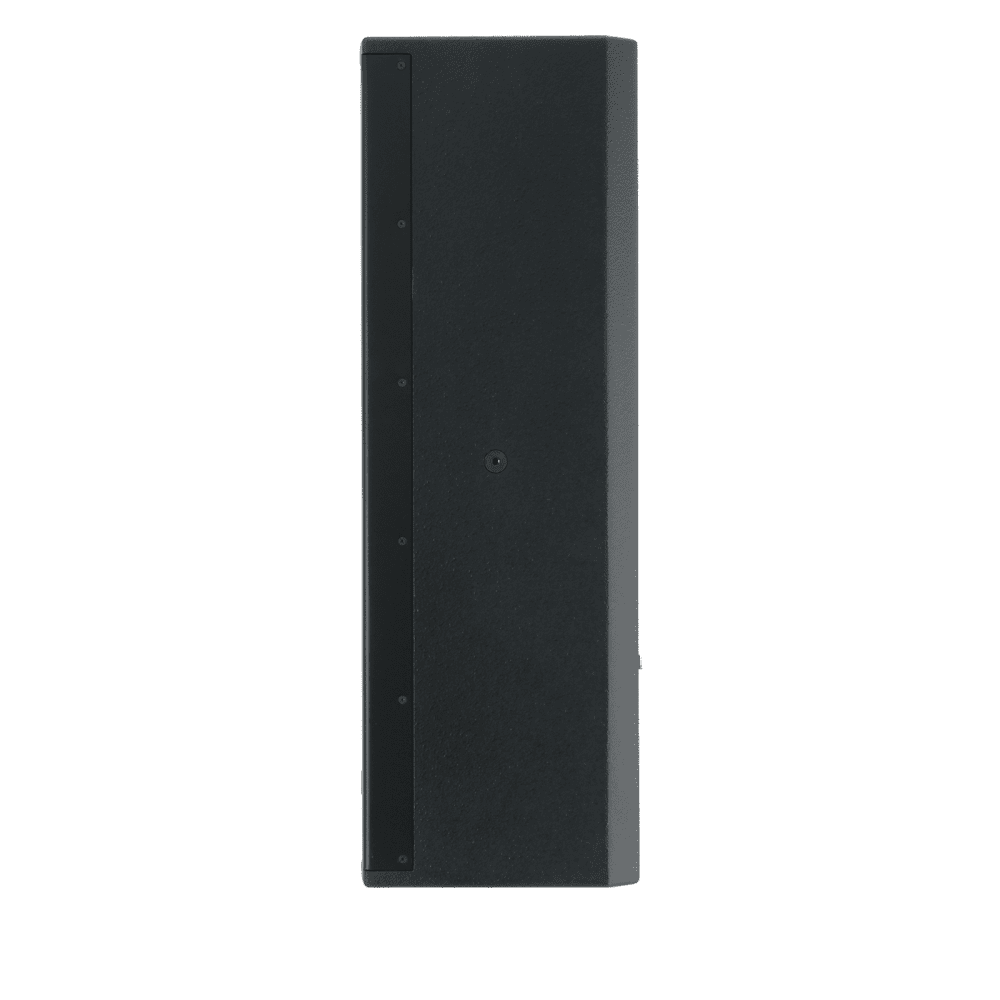

One of the more unique loudspeakers offered by KV2 Audio the ESD36 is a passive, full-range 3-way speaker system for speech and music reproduction. The ESD36 features a 6″ driver dedicated to high quality mid-range reproduction and a further two low frequency 6″ drivers for enhanced bass extension. Alongside the same compression driver as featured in the popular EX6, the ESD36 offers comparable performance to many 12″ cabinets with an enhanced vocal performance from this 3-way design.

Applications

Specifically designed as a passive loudspeaker for reproduction of recorded music in small areas

  • Suitable in Fixed installations as full range stand-alone or with subwoofers
  • Multi-purpose fixed installations
  • Domestic and Professional studio monitoring

Product code

  • KVV 987 224 – ESD36


    Consultar precios

    Descripción

    One of the more unique loudspeakers offered by KV2 Audio the ESD36 is a passive, full-range 3-way speaker system for speech and music reproduction. The ESD36 features a 6″ driver dedicated to high quality mid-range reproduction and a further two low frequency 6″ drivers for enhanced bass extension. Alongside the same compression driver as featured in the popular EX6, the ESD36 offers comparable performance to many 12″ cabinets with an enhanced vocal performance from this 3-way design.

    Features

    • Professional, Baltic birch construction with wear resistant polymer coating
    • 122dB sustained output, 125dB peak with very high dynamic range
    • Compact, asymmetrical cabinet design allows for use as front fill or in under balcony applications
    • Wide dispersion 100° H x 100° V horn
    • Revolutionary new passive delay line
    • 1.75″ (44 mm) Nitride Titanium diaphragm compression driver with complex geometry phase plug for higher output, exceptionally low distortion, extended frequency response and neodymium magnetic motor structure
    • 6″ Low Inductance Lightweight mid-range dedicated to high-quality vocal reproduction
    • 2 x Low Inductance Lightweight low frequency woofers offer enhanced bass performance
    • Proprietary top handle design for simplified handling and carrying, integrates one M10 suspension point, OmnimountTM bracket point and four M6 points
    • Additional side and bottom M10 points for flexible bracket, rigging and installation options
    • “Top-hat” pole mount fitted at the base of the cabinet


    YouTube thumbnailYouTube icon

    Applications

    Specifically designed as a passive loudspeaker for reproduction of recorded music in small areas

    • Suitable in Fixed installations as full range stand-alone or with subwoofers
    • Multi-purpose fixed installations
    • Domestic and Professional studio monitoring

    Product code

    • KVV 987 224 – ESD36


    Accesories


    Speakon speaker cable 4.15

    Gallery

    Product code

    KVV 987 326



    Description

    – 4 wire speaker cable – Speakon NL4 connectors – 1,5m (5ft) – for ESM, ESD speakers – for K-RIG Bass Module hook-up



    Speakon speaker cable 4.40

    Gallery

    Product code

    KVV 987 327



    Description

    – 4 wire speaker cable – Speakon NL4 connectors – 4m (13ft) – for ESM, ESD speakers – for K-RIG Bass Module hook-up



    Speakon speaker cable 4.40

    Gallery

    Product code

    KVV 987 327



    Description

    – 4 wire speaker cable – Speakon NL4 connectors – 4m (13ft) – for ESM, ESD speakers – for K-RIG Bass Module hook-up



    ESD36 Cover

    Gallery

    Product code

    KVV 987 260



    Description

    – heavy duty – padded



    ESD36 Horizontal bracket

    Gallery

    Product code

    KVV 987 490



    Description

    Horizontal bracket for ESD36
    – including two connection bolts and bracket – black



    Downloads

    DWG

    ESD36 Horizontal Bracket 2D DWG

    Horizontal Bracket for ESD36 2D DWG

    DWG

    ESD36 Horizontal Bracket 3D DWG

    Horizontal Bracket for ESD36 3D DWG

    SKP

    ESD36 Horizontal Bracket 3D SKP

    Horizontal Bracket for ESD36 3D SKP

    ESD36 Vertical bracket

    Gallery

    Product code

    KVV 987 489



    Description

    Vertical bracket for ESD36
    – including two connection bolts – black



    Downloads

    DWG

    ESD36 Vertical Bracket 2D DWG

    Vertical Bracket for ESD36 2D DWG

    DWG

    ESD36 Vertical Bracket 3D DWG

    Vertical Bracket for ESD36 3D DWG

    SKP

    ESD36 Vertical Bracket 3D SKP

    Vertical Bracket for ESD36 3D SKP

    Speaker pole – universal

    Gallery

    Product code

    KVV 987 130



    Description

    Heavy duty telescopic speakerpole
    – 0,735 to 1,23 m – diameter 35 mm
    – weight 2,2 kg – max. load 50 kg
    – bottom terminal M20
    – matte black



    Downloads

    SKP

    Speaker pole – universal SKP

    Speaker pole – universal SketchUp

    Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26

    Gallery

    Product code

    KVV 987 090



    Description

    – including bolts – black



    Downloads

    DWG

    Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 3D DWG

    Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 3D DWG

    SKP

    Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 SKP

    Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 SketchUp

    System Acoustic Performance

    Max SPL Long-term 122dB
    Max SPL Peak 128dB
    -3dB Response 65Hz to 25kHz
    -10dB Response 57Hz to 30kHz
    Recommended Power 350W
    Sensitivity 94dB
    Impedance
    Crossover Point 600Hz, 2.5kHz

    High Frequency Section

    Acoustic Design Horn Loaded
    Horn Coverage Horizontal / Vertical 100° x 100°
    Throat Exit Diameter / Diaphragm Size 1″ / 1.75″
    Diaphragm Material Nitride Titanium
    Magnet Type Neodymium
    Protection RMS Limiter

    Mid Range Section

    Acoustic Design Sealed enclosure
    Woofer Size / Voice Coil Diameter 6″ / 1.75″
    Diaphragm Material Epoxy Reinforced Cellulose
    Magnet Type Neodymium
    Protection RMS Limiter

    Low Frequency Section

    Acoustic Design Front Loaded, Bass Reflex
    Woofer Size / Voice Coil Diameter 2 x 6″ / 1.75″
    Diaphragm Material Epoxy Reinforced Cellulose
    Magnet Type Neodymium
    Protection RMS Limiter

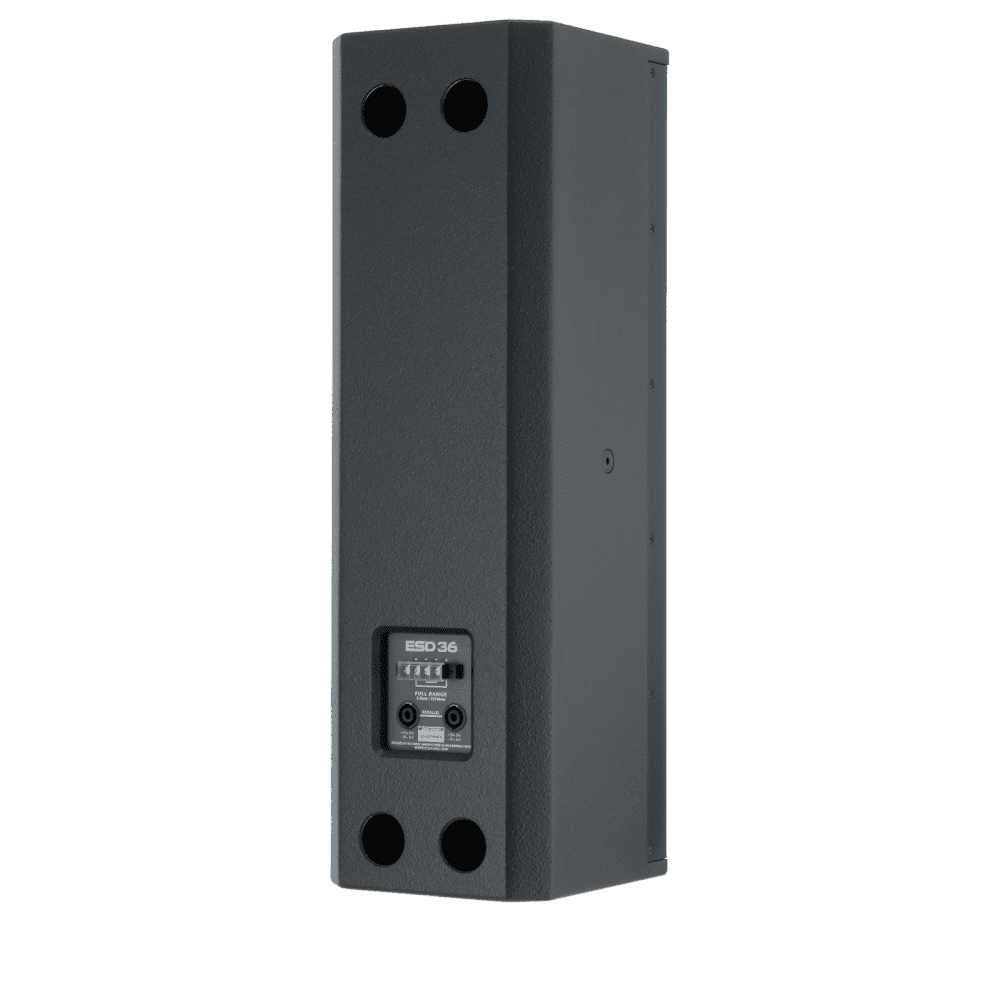

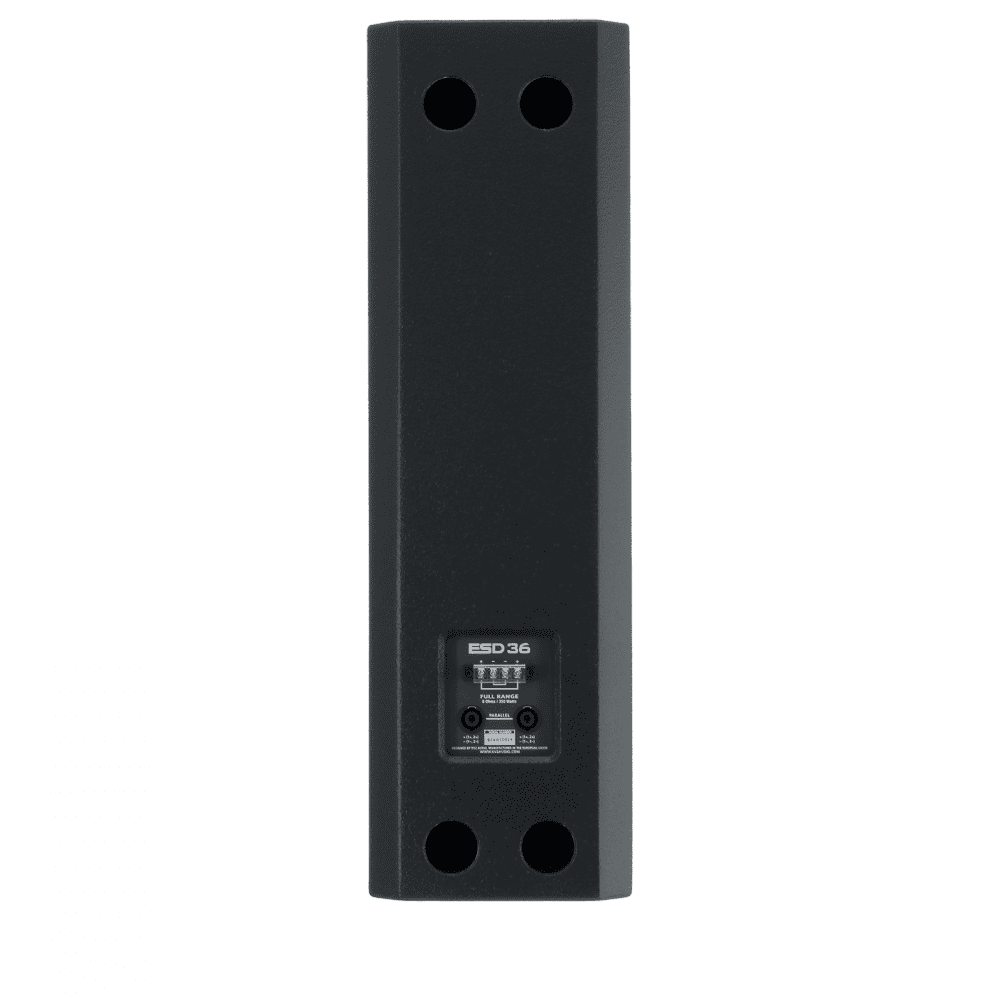

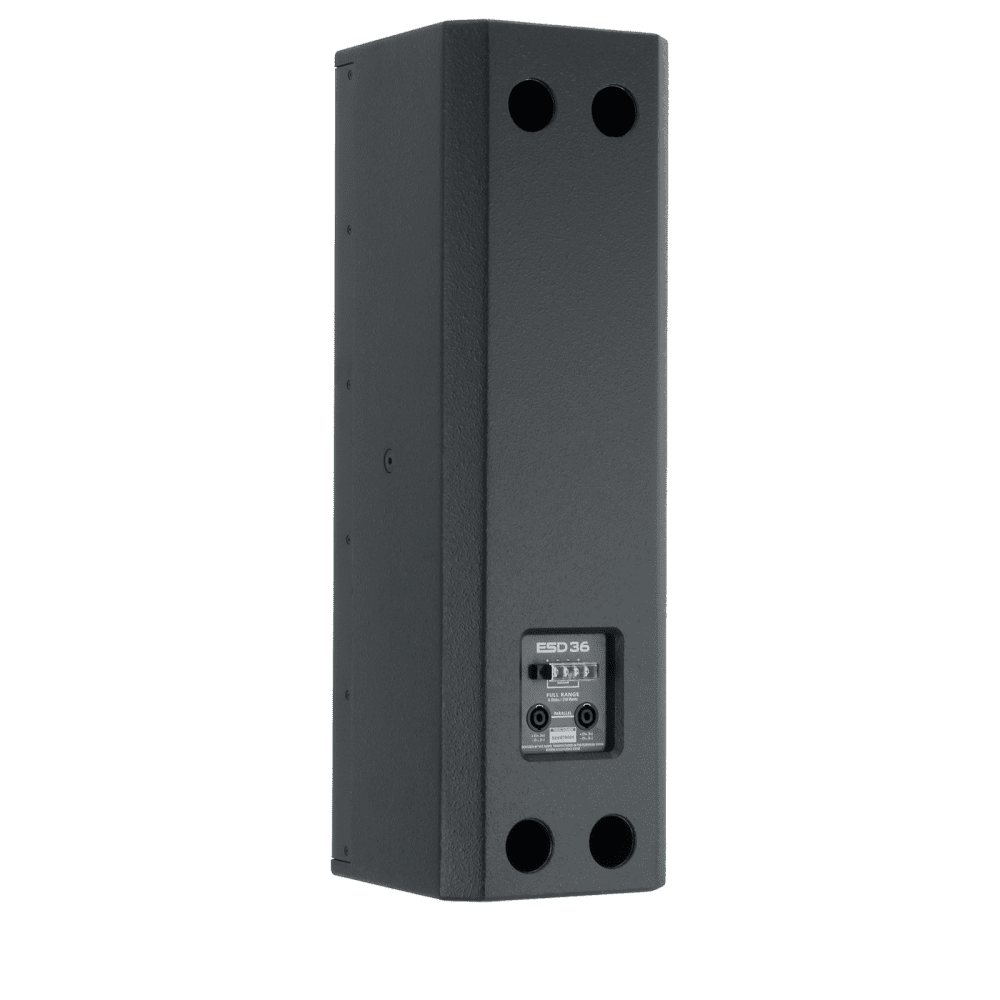

    Speaker Input

    Speaker Input 2x Neutrik Speakon®, Terminal Block

    Cabinet

    Cabinet Material Baltic birch
    Handles 1
    Pole Mount 35 mm
    Color “Orange peeled” Matt Black or any RAL

    Physical Dimensions

    Height 730.5 mm (28.76″)
    Width 220 mm (8.66″)
    Depth 244 mm (9.60″)
    Weight 17.6 kg (38.8lbs)


    Product code

    • KVV 987 224 – ESD36

    PDF

    ESD Series User Guide

    ESD Series User Guide – rev 18



    PDF

    ESD36 Technical Data Sheet

    Download Product’s Data Sheet


    DWG

    ESD36 – 3D

    1:1 scale – clamping points – weight – dwg file



    SKP

    Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 SKP

    Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 SketchUp



    DWG

    ESD36 3D DWG

    ESD36 3D DWG



    SKP

    ESD36 SKP

    ESD36 SketchUp



    DWG

    ESD36 Vertical Bracket 3D DWG

    Vertical Bracket for ESD36 3D DWG



    SKP

    ESD36 Vertical Bracket 3D SKP

    Vertical Bracket for ESD36 3D SKP



    DWG

    ESD36 Horizontal Bracket 3D DWG

    Horizontal Bracket for ESD36 3D DWG



    SKP

    ESD36 Horizontal Bracket 3D SKP

    Horizontal Bracket for ESD36 3D SKP



    DWG

    ESD36 Horizontal Bracket 2D DWG

    Horizontal Bracket for ESD36 2D DWG



    DWG

    ESD36 Vertical Bracket 2D DWG

    Vertical Bracket for ESD36 2D DWG



    DWG

    ESD36 2D DWG

    ESD36 2D DWG



    SKP

    ESD Series SketchUp

    ESD Series SketchUp – all boxes and accessories



    PDF

    ESD36 – 2D

    ESD36 2D Drawings



    DWG

    Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 3D DWG

    Top hat adapter for ESD10, ESD12, ESD36, ESD6, EX10, EX12, EX26 3D DWG



    GLL

    ESD36 – EASE data

    EASE data – .GLL – description



    GLL

    ESD36 EASE Focus

    ESD36 EASE Focus ver 3
