CVC4
Robusto y confiable, el CVC4 de ENTTEC es el último atenuador LED de voltaje constante (CV) de alta fidelidad.
El CVC4 es la próxima evolución del atenuador LED ENTTEC, basado en el CVC3 y DIN-LED4PX. Piense en el CVC4 como una versión de mayor potencia de estos modelos populares, con la opción adicional de atenuación de 16 bits, además de la capacidad de configurarlo para que ocupe la misma huella de canal que un CVC3 en una aplicación existente si lo desea.
Capaz de controlar hasta 5A en cada uno de sus cuatro canales a una resolución de 16 u 8 bits, la funcionalidad de direccionamiento automático y atenuación ultra suave del CVC4 y la selección de modo simple lo convierten en uno de los dispositivos más completos y versátiles imaginables.
Con pestañas de montaje en superficie resistentes e integradas, es fácil de instalar, mientras que su diseño de estado sólido sin ventilador significa que el CVC4 es prácticamente silencioso cuando está en funcionamiento. Al incorporar un fusible reparable por el usuario para reducir la cantidad de componentes externos y cableado necesarios para una instalación segura, el CVC4 ha sido diseñado para brindar lo último en flexibilidad fácil de instalar y despliegue rápido al construir un proyecto de tira de LED de voltaje constante.
Descripción del Producto
CVC4
Atenuador LED de voltaje constante de 4 canales, grado de instalación
Robusto y confiable, el CVC4 de ENTTEC es el último atenuador LED de voltaje constante (CV) de alta fidelidad.
El CVC4 es la próxima evolución del atenuador LED ENTTEC, basado en el CVC3 y DIN-LED4PX. Piense en el CVC4 como una versión de mayor potencia de estos modelos populares, con la opción adicional de atenuación de 16 bits, además de la capacidad de configurarlo para que ocupe la misma huella de canal que un CVC3 en una aplicación existente si lo desea.
Capaz de controlar hasta 5A en cada uno de sus cuatro canales a una resolución de 16 u 8 bits, la funcionalidad de direccionamiento automático y atenuación ultra suave del CVC4 y la selección de modo simple lo convierten en uno de los dispositivos más completos y versátiles imaginables.
Con pestañas de montaje en superficie resistentes e integradas, es fácil de instalar, mientras que su diseño de estado sólido sin ventilador significa que el CVC4 es prácticamente silencioso cuando está en funcionamiento. Al incorporar un fusible reparable por el usuario para reducir la cantidad de componentes externos y cableado necesarios para una instalación segura, el CVC4 ha sido diseñado para brindar lo último en flexibilidad fácil de instalar y despliegue rápido al construir un proyecto de tira de LED de voltaje constante.
En una palabra

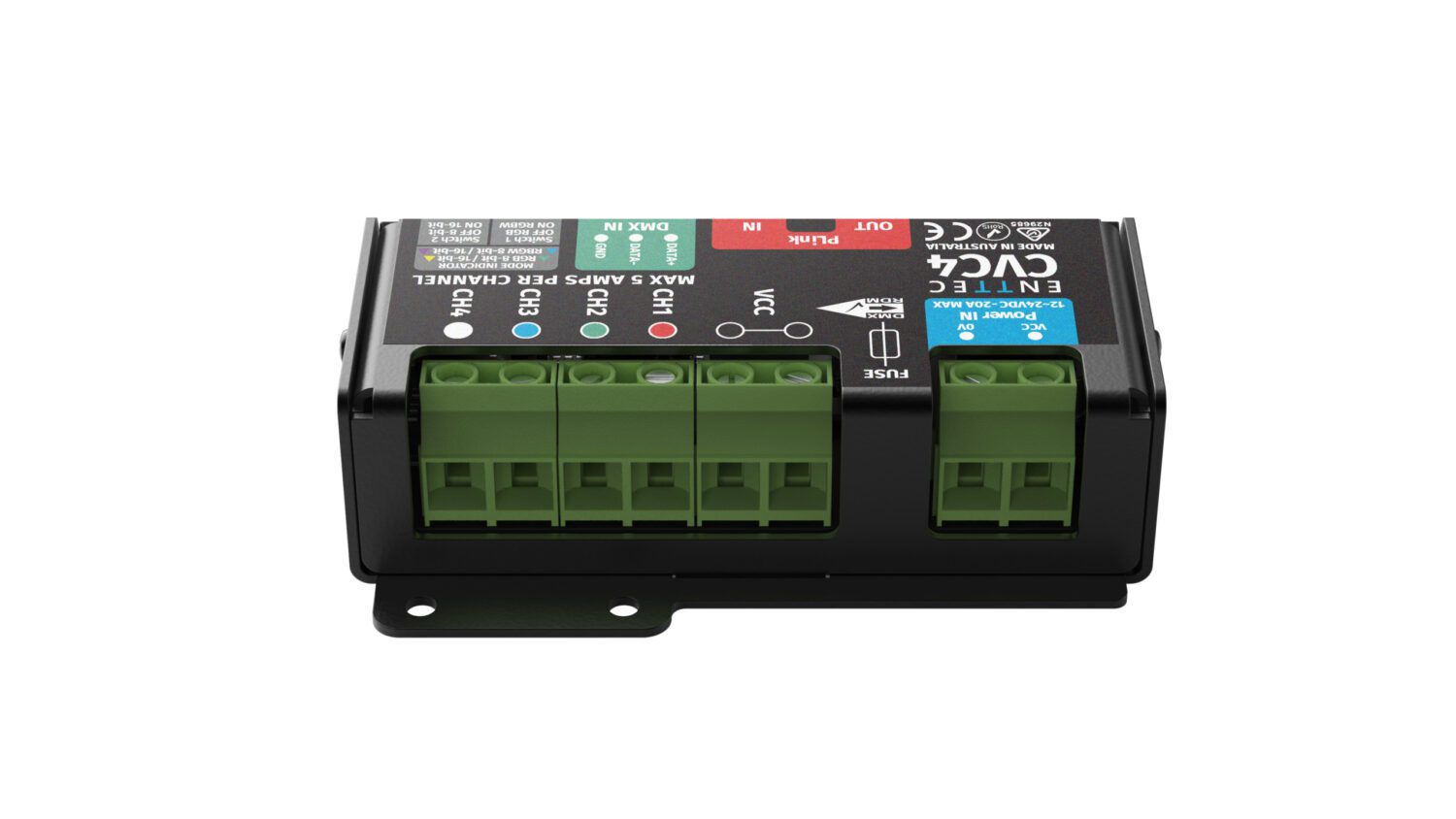

- Entrada 12-24V (20A máximo).

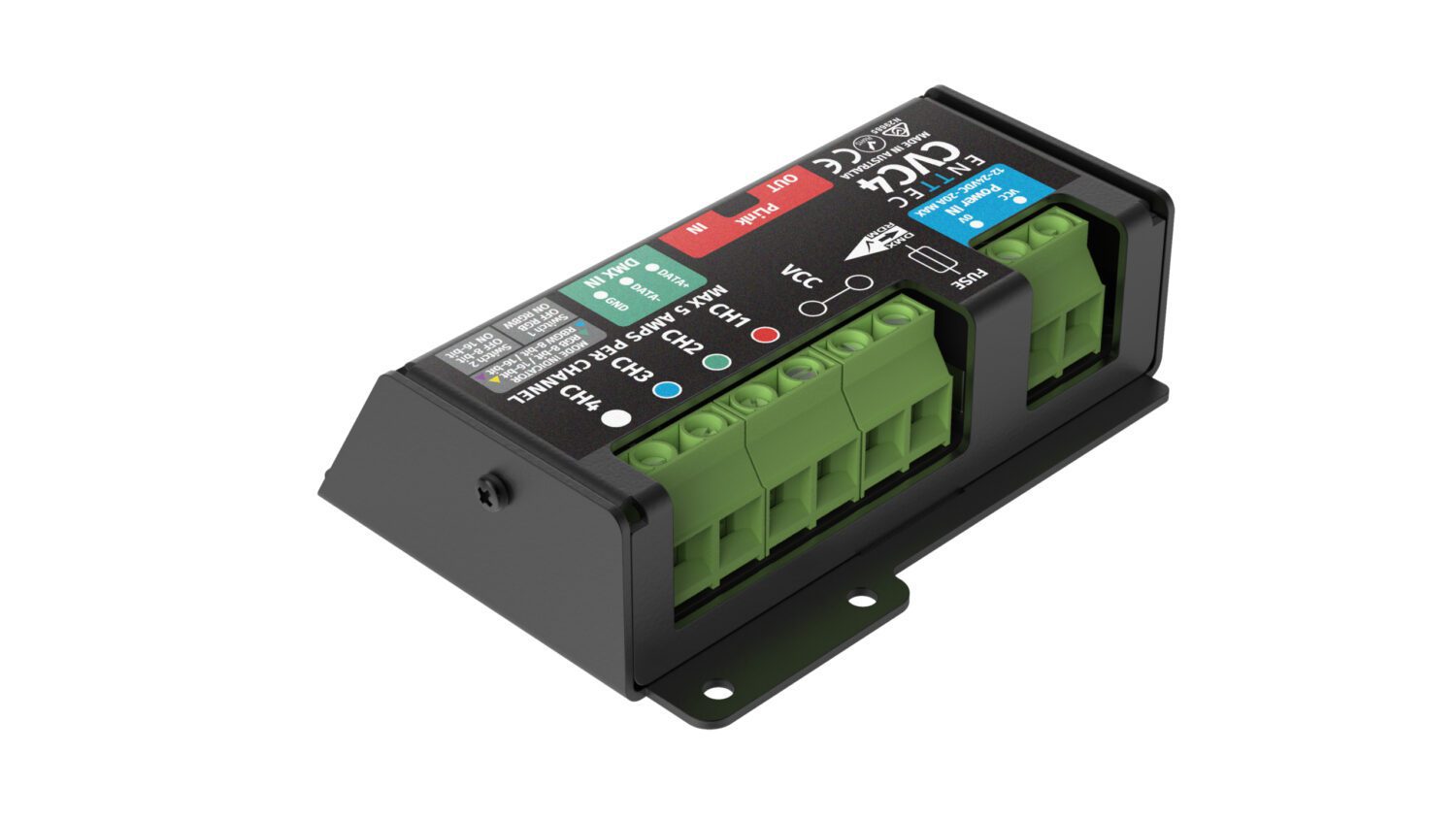

- Salida a tira de LED (5A por canal máximo).
- Enorme frecuencia de actualización de la señal PWM de 1 KHz.

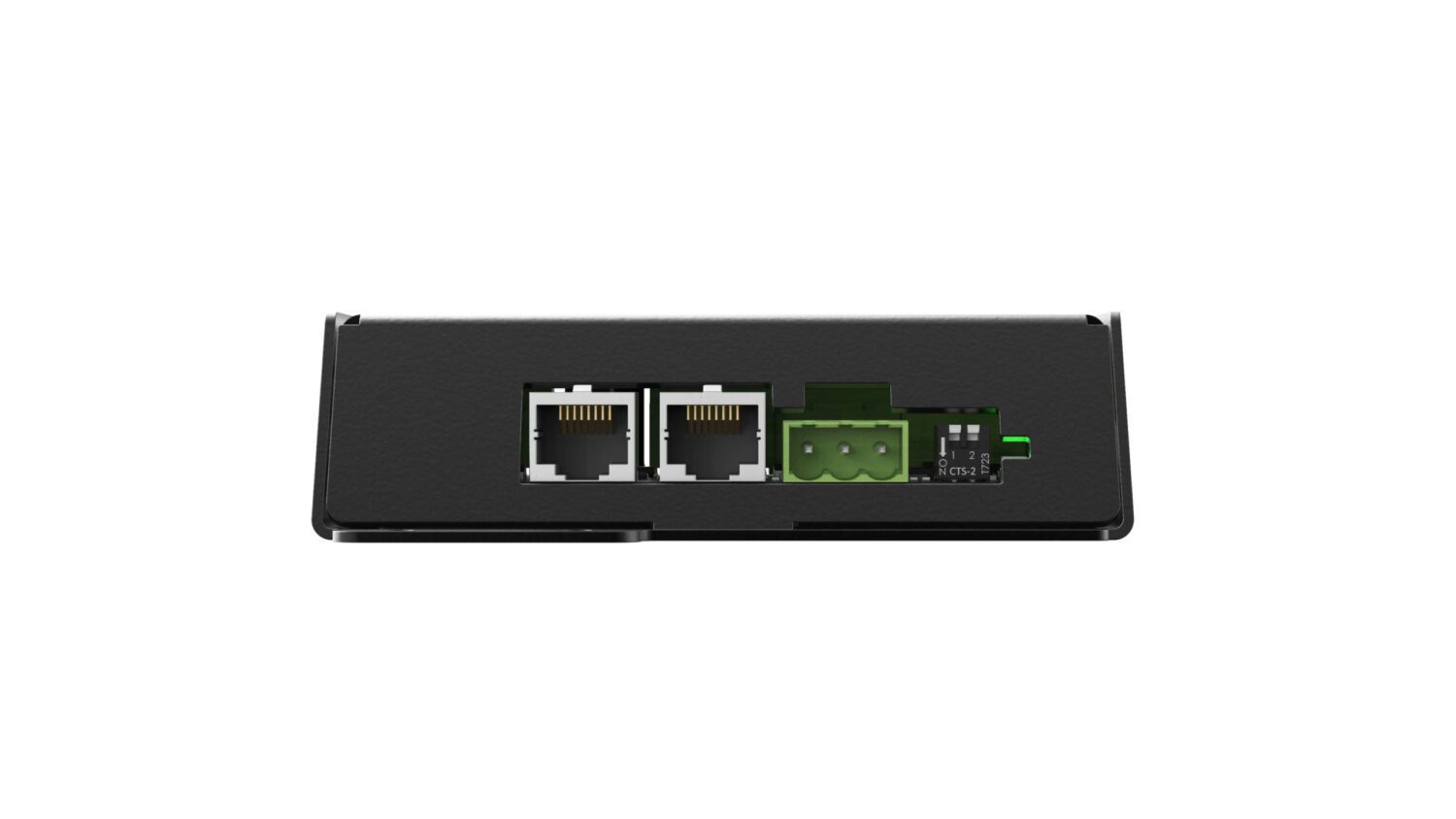

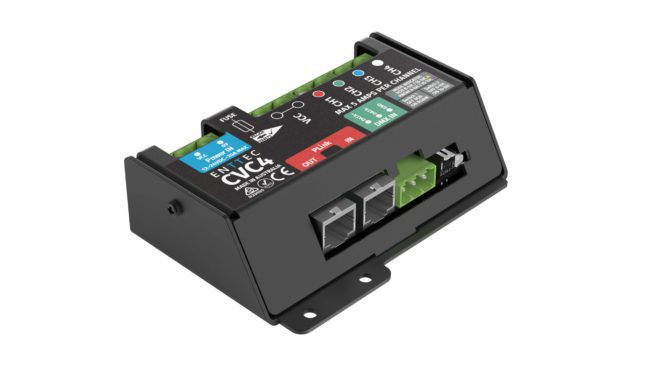

- Conector PLink de entrada y salida para direccionamiento automático (cada unidad puede separarse hasta 300 m de la siguiente cuando se usa PLink sobre cable Cat6).

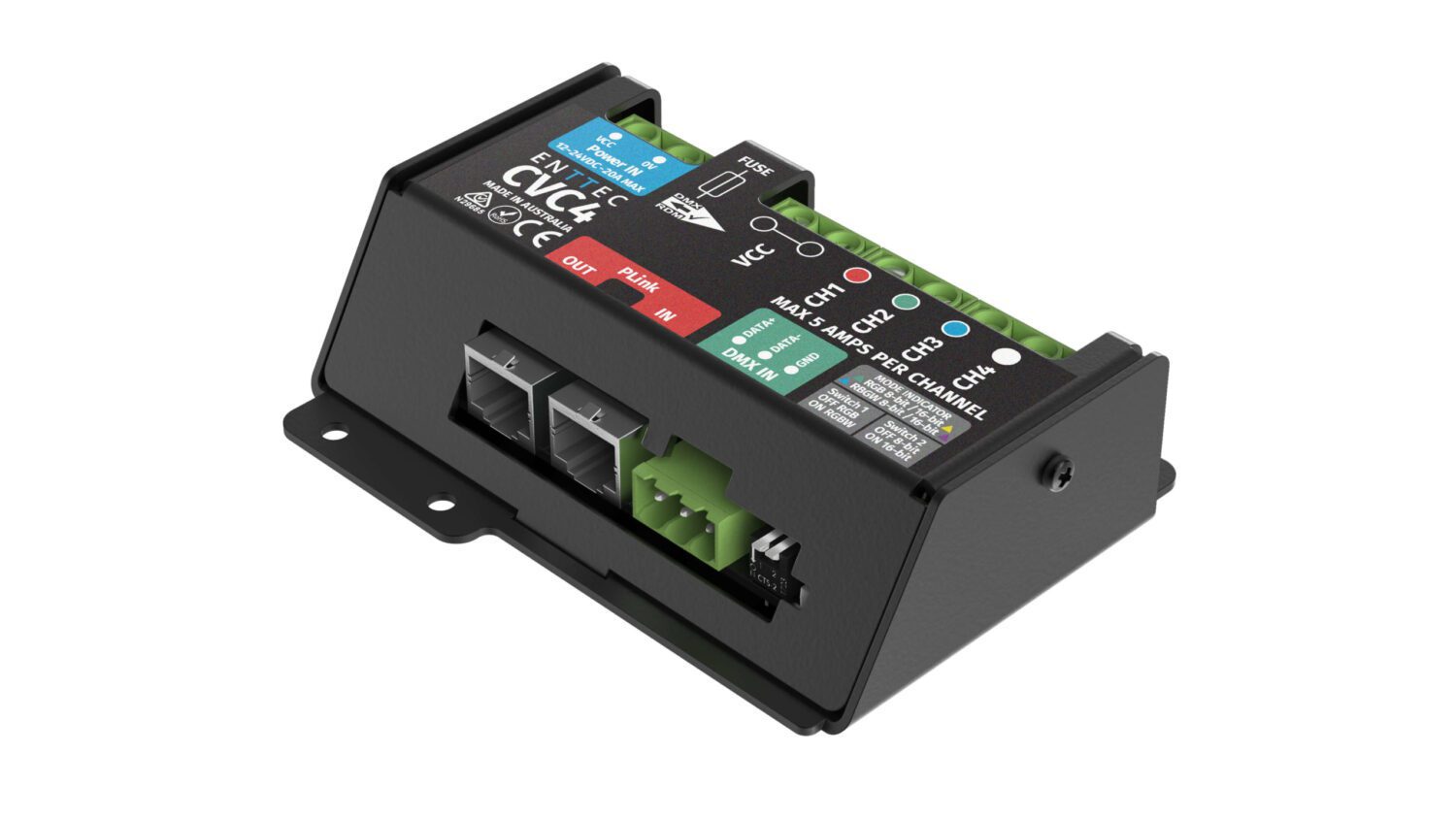

- Conector DMX único para entrada DMX / RDM o encadenamiento entre dispositivos.

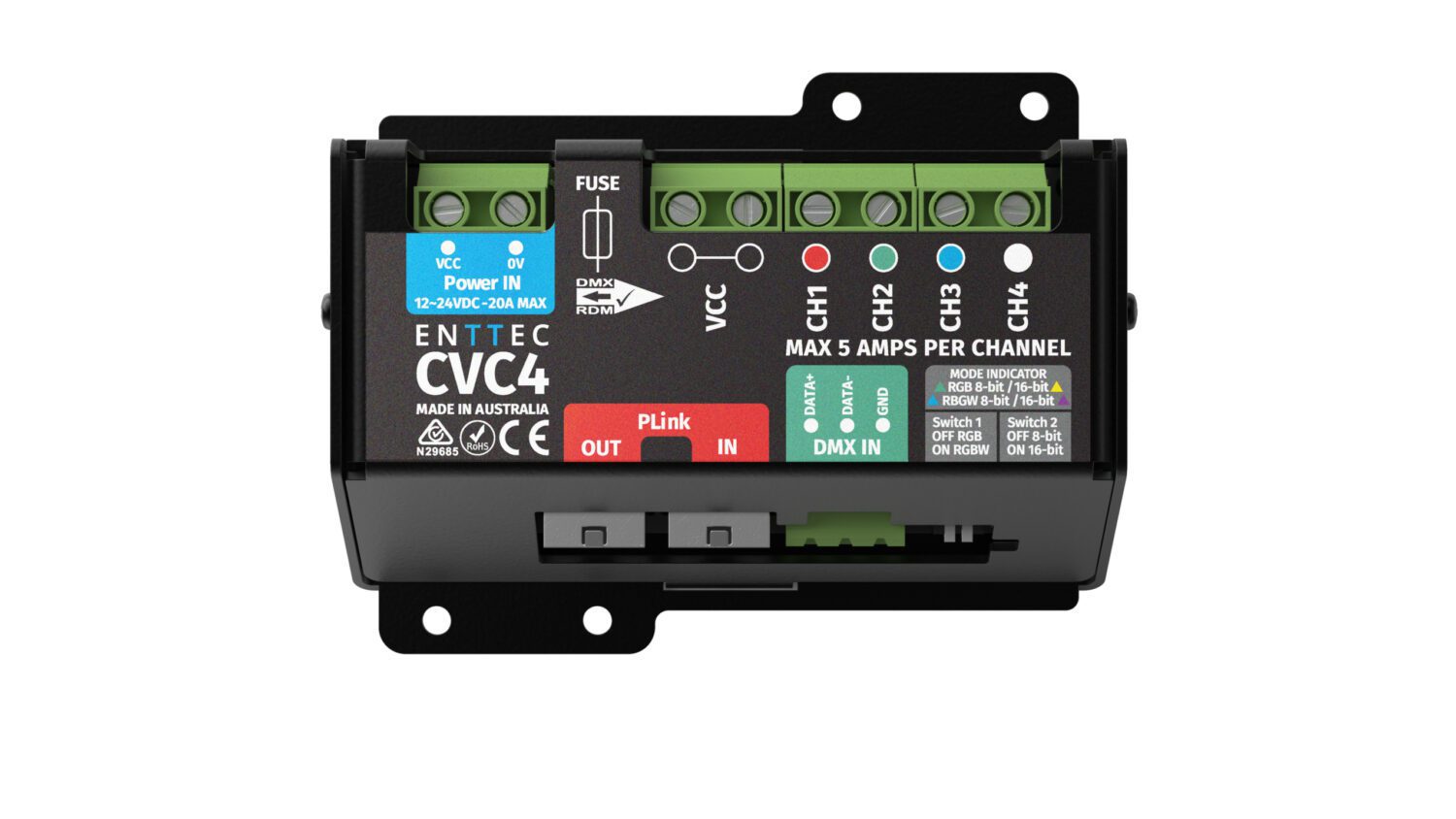

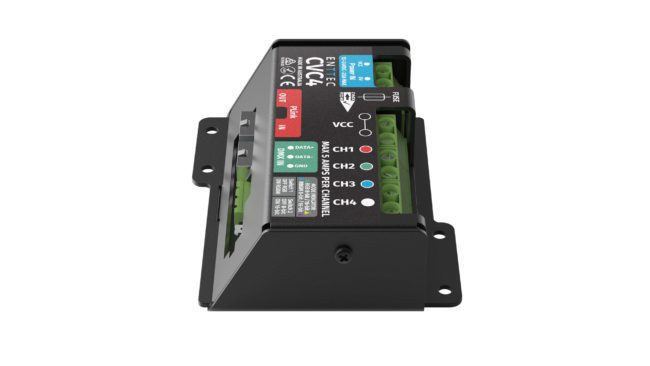

- Interruptor DIP de selección de modo y LED de estado para alternar entre la tasa de bits y los modos de funcionamiento RGB / RGBW.
- Fusible reparable por el usuario para proteger contra cortocircuitos.
- Refrigeración pasiva con protección interna contra sobrecalentamiento.
- Diseño compacto con orificios de montaje en superficie integrados de 4 mm.
Características especiales
Direccionamiento automático
Esta función invaluable acelera el tiempo de instalación y funciona de manera intuitiva para los instaladores, incluso si no están familiarizados con DMX. Simplemente conecte sus CVC4 usando el protocolo PLink, agregue energía y los CVC4 se direccionarán automáticamente. Los usuarios más avanzados también pueden abordar y monitorear cada CVC4 usando RDM.
Configurabilidad
La atenuación de 16 bits está ganando popularidad y permite a los usuarios tener un control mucho más preciso sobre su instalación. Los interruptores DIP de selección de modo permiten a los usuarios elegir entre una resolución de 16 u 8 bits. Simplemente elija la tasa de bits deseada, seleccione entre una tira de LED RGB o RGBW, ¡y listo!
Fusible de seguridad
La instalación de fusibles para garantizar la seguridad de un sistema requiere una gran cantidad de tiempo en el sitio y puede aumentar el espacio requerido por atenuador. Para combatir esto, el CVC4 integra un fusible de cuchilla ATO de 20 A que puede ser reparado por el usuario y que puede obtenerse de manera fácil y económica para proteger contra cortocircuitos muertos. Si su instalación consume menos de 20 A, puede reducir el fusible a un nivel apropiado para adaptarse a su instalación. Para aprender cómo reemplazar el fusible del CVC4, vea nuestro breve video instructivo en la sección de descargas a continuación.
Protección contra sobrecalentamiento
Si el CVC4 alguna vez alcanza una temperatura de funcionamiento alta, automáticamente reducirá su salida en un 50% para evitar el sobrecalentamiento y el indicador LED parpadeará en rojo para notificar al usuario hasta que el dispositivo se haya enfriado lo suficiente.
Compatible con versiones anteriores de CVC3 + DIN-LED4PX
Dada la gama de modos de funcionamiento y la flexibilidad del CVC4 para aceptar datos DMX o PLink, es totalmente compatible con los modelos DINLED-4PX y CVC3.
Diseñado para durar
Los MOSFET se utilizan para atenuar los LED conectados a la salida del CVC4. Durante el funcionamiento, es normal que estos componentes se calienten. Para que este dispositivo pueda funcionar de forma segura a una temperatura sostenida, nuestros ingenieros se han asegurado de que todos los MOSFET estén directamente adheridos a la carcasa de metal para transferir calor fuera de la unidad y regular mejor su rendimiento. Tenga cuidado con muchos productos OEM baratos que no permiten que estos componentes disipen el calor correctamente, lo que pone en grave riesgo la seguridad y confiabilidad de su proyecto.
Garantía de 3 años
ENTTEC se enorgullece de respaldar la confianza en nuestra investigación, ingeniería y control de calidad con una garantía de defectos de fabricación de 3 años en este producto.
¡Quedémonos atrapados!
¿Cuánta tira CV puede controlar el CVC4?
Hay muchas variables a tener en cuenta al calcular dicha cifra, entre ellas las especificaciones precisas de la tira de LED a la que se está conectando. ENTTEC ofrece una amplia gama de tiras de voltaje constante (CV) RGB, RGBW, blanco y de temperatura de color ajustable (CTA) para cubrir una gran variedad de requisitos potenciales.
Nuestros ingenieros han probado todos los modelos ENTTEC disponibles actualmente y han establecido que una sola unidad CVC4 controlará cómodamente desde 17 m de tira RGBW de alto rendimiento ( ENTTEC 9VLW ) hasta 29,5 m de tira de LED blancos ( ENTTEC 9CH ), calculada para permitir un 10 % de caída de voltaje y cableado.
Encontrará detalles sobre cómo calcular la longitud máxima de ejecución para el tipo de tira CV elegido en nuestra Guía de instalación CVC4 , que se puede descargar a continuación .
Nota: las cifras de guía anteriores se refieren a la capacidad máxima que el propio CVC4 puede controlar y no tienen en cuenta ninguna limitación de cada tipo de tira (por ejemplo, reinyección de potencia o limitaciones de la longitud de ejecución continua. Por supuesto, siempre es muy bienvenido a contáctenos si necesita ayuda para determinar la mejor combinación de configuración para su proyecto).
Aplicaciones
Las tiras de LED de voltaje constante (CV) son una fuente de luz altamente flexible y personalizable, lo que las hace perfectamente adecuadas para muchos tipos diferentes de aplicaciones de iluminación. A diferencia de la iluminación tradicional, una tira de LED puede doblarse, flexionarse y adaptarse para adaptarse a las necesidades de cualquier instalación.
El CVC4 cambia el brillo relativo de cada canal para producir diferentes colores y efectos. Además, su tasa de PWM comparativamente alta (1KHz) significa que si se filma la tira de LED que está controlando, no parecerá parpadear en las grabaciones de la forma en que lo hacen las controladas por atenuadores de LED con una frecuencia de actualización más baja, lo que la convierte en la mejor opción. dispositivo ideal para instalaciones de estudios de televisión o, de hecho, cualquier espacio que desee lucir impresionante en el extremo receptor de una cámara de película o video de redes sociales.
¿Cómo conecto mi CVC4?
Los diagramas aquí proporcionan una vista general de varios de los conceptos básicos de configuración del CVC4. En particular, verá la facilidad con la que el CVC4 puede integrarse directamente con un sistema PIXELATOR sin tener que convertirlo a DMX primero, a diferencia del caso con otros atenuadores LED disponibles en el mercado. ¡Tantas posibilidades!
Para obtener información más detallada sobre los requisitos del proyecto de diferentes escalas y tipos, consulte la Guía de instalación en la sección de descargas a continuación.
