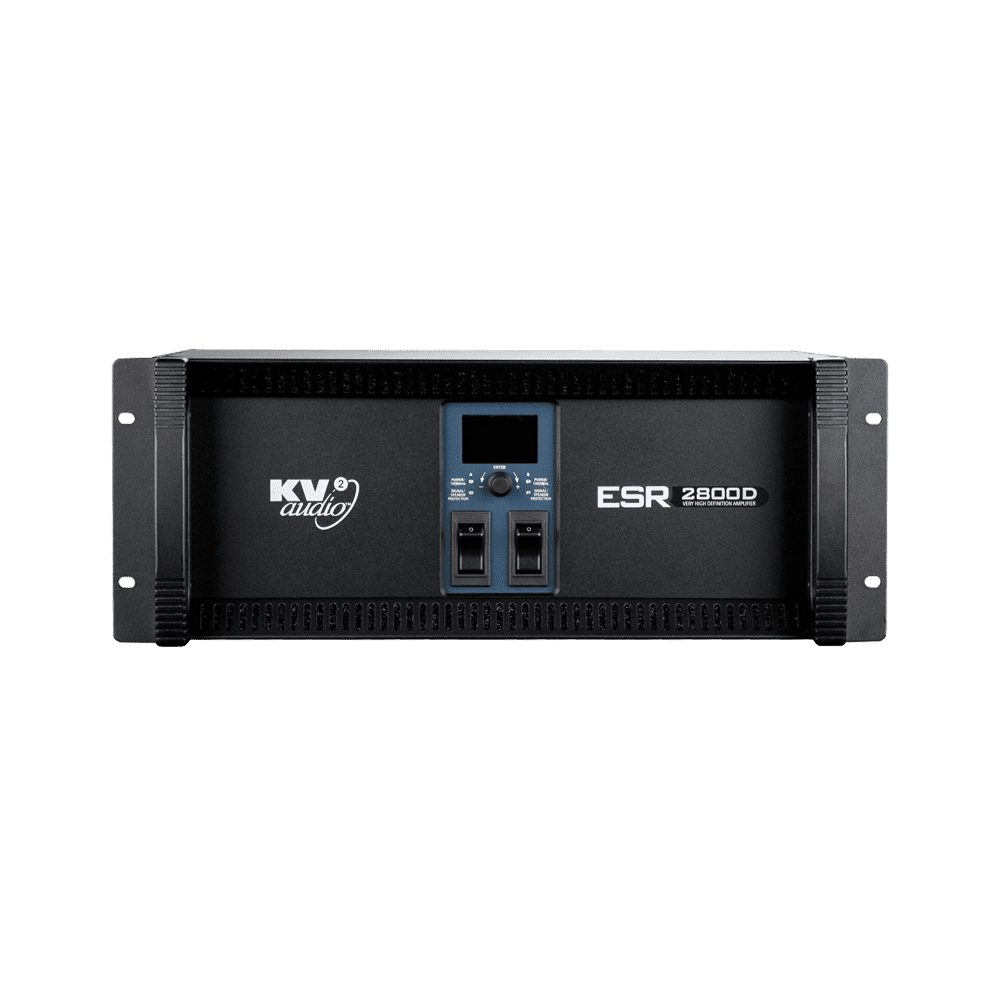

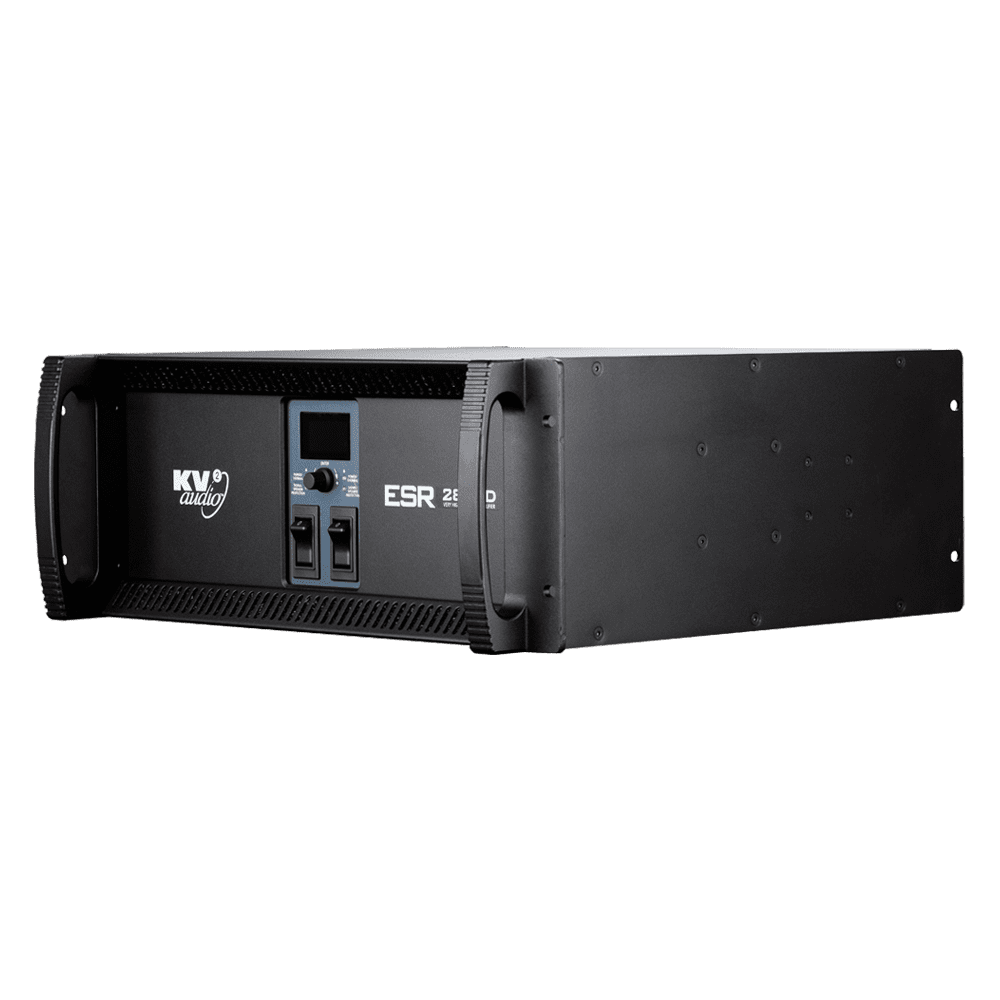

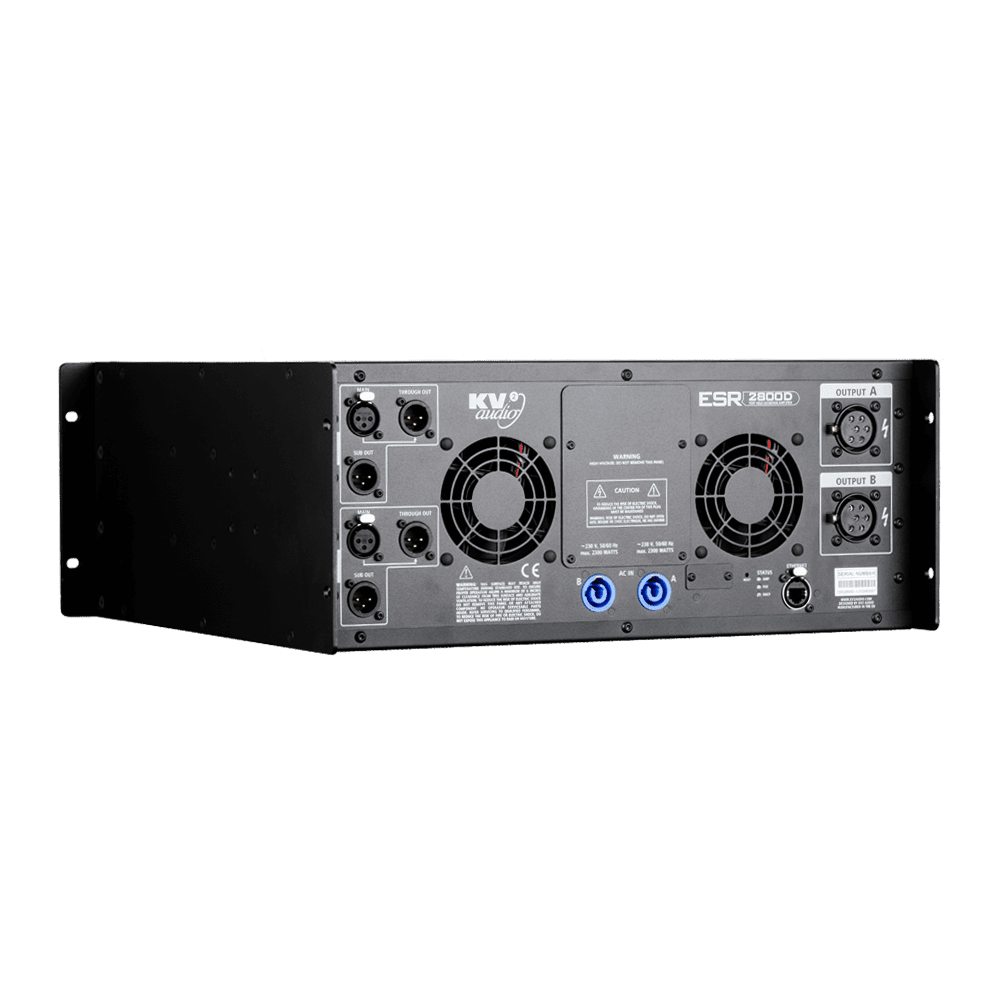

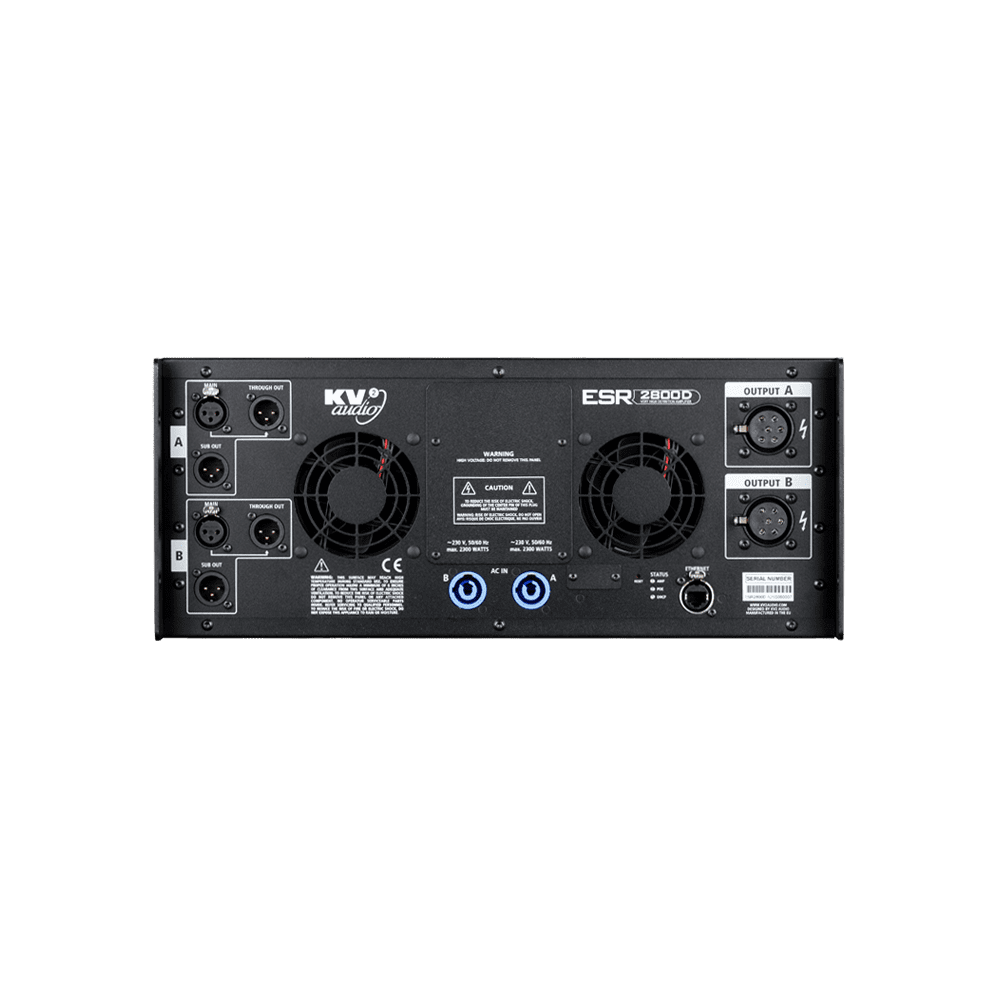

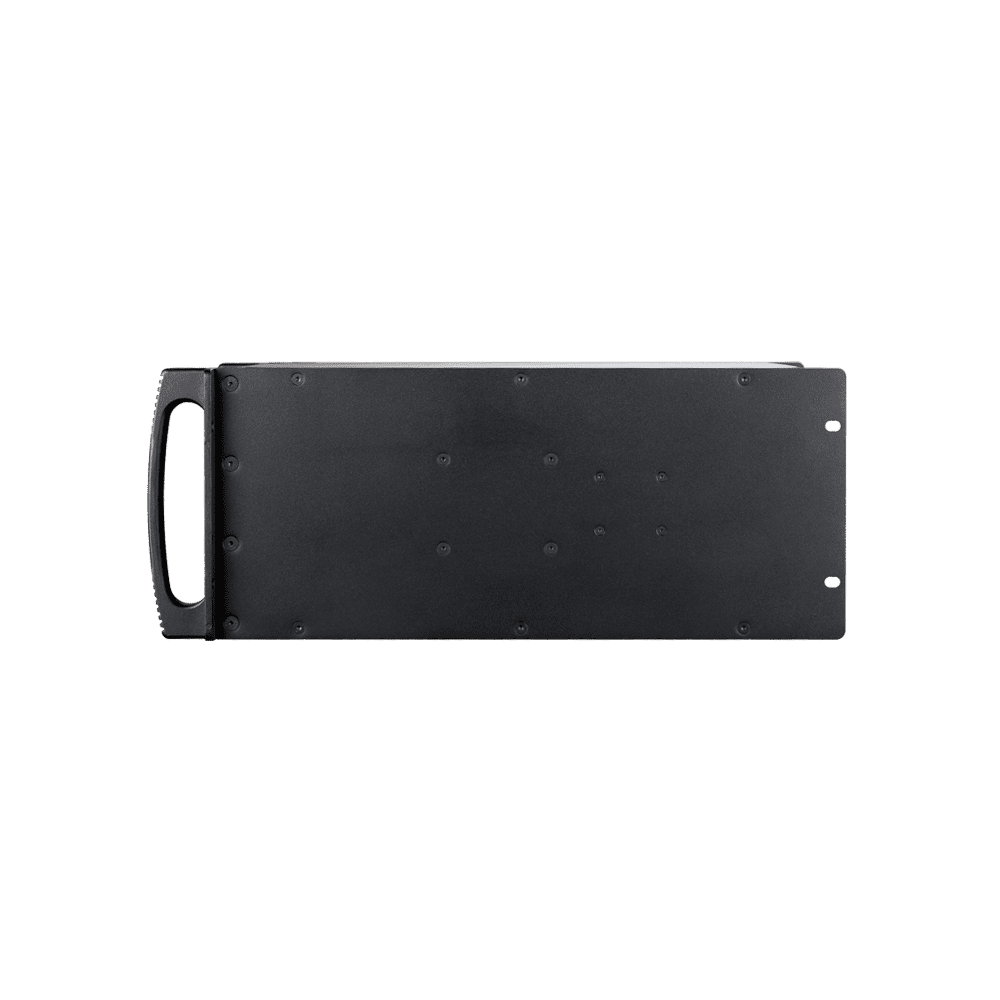

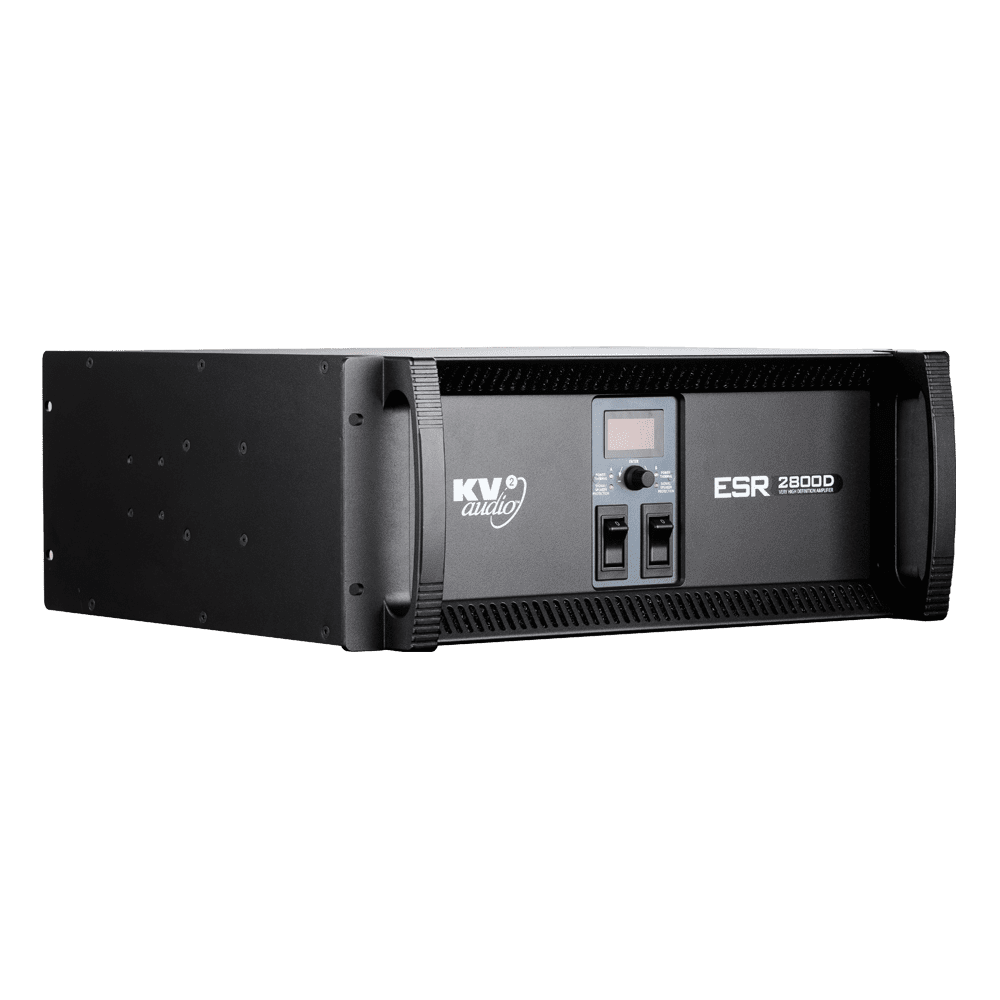

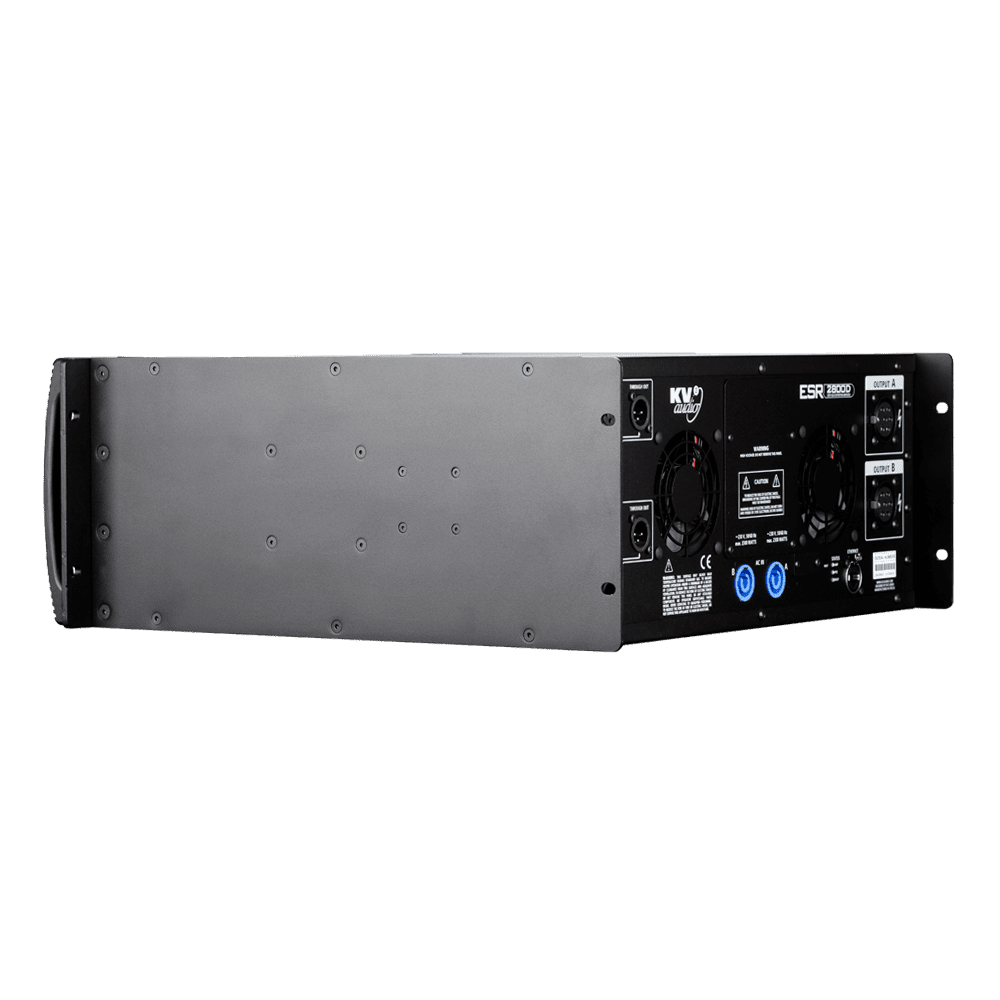

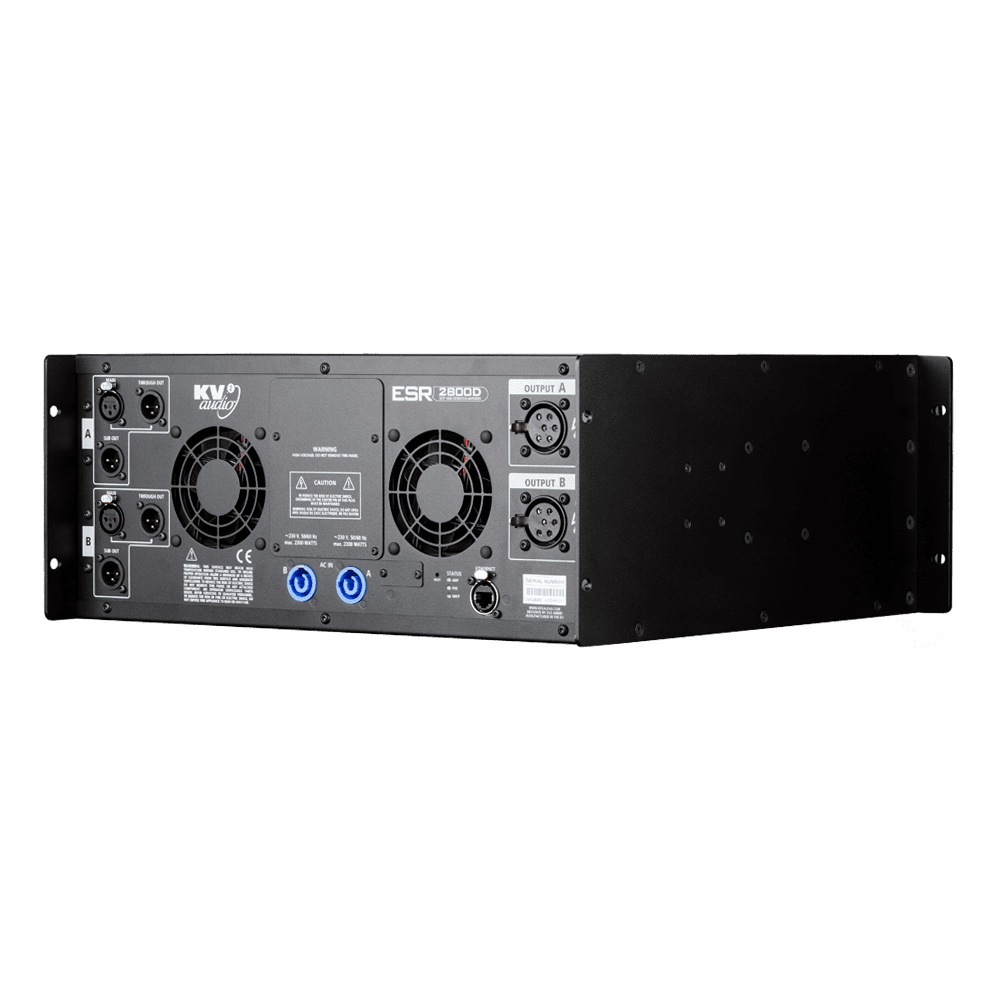

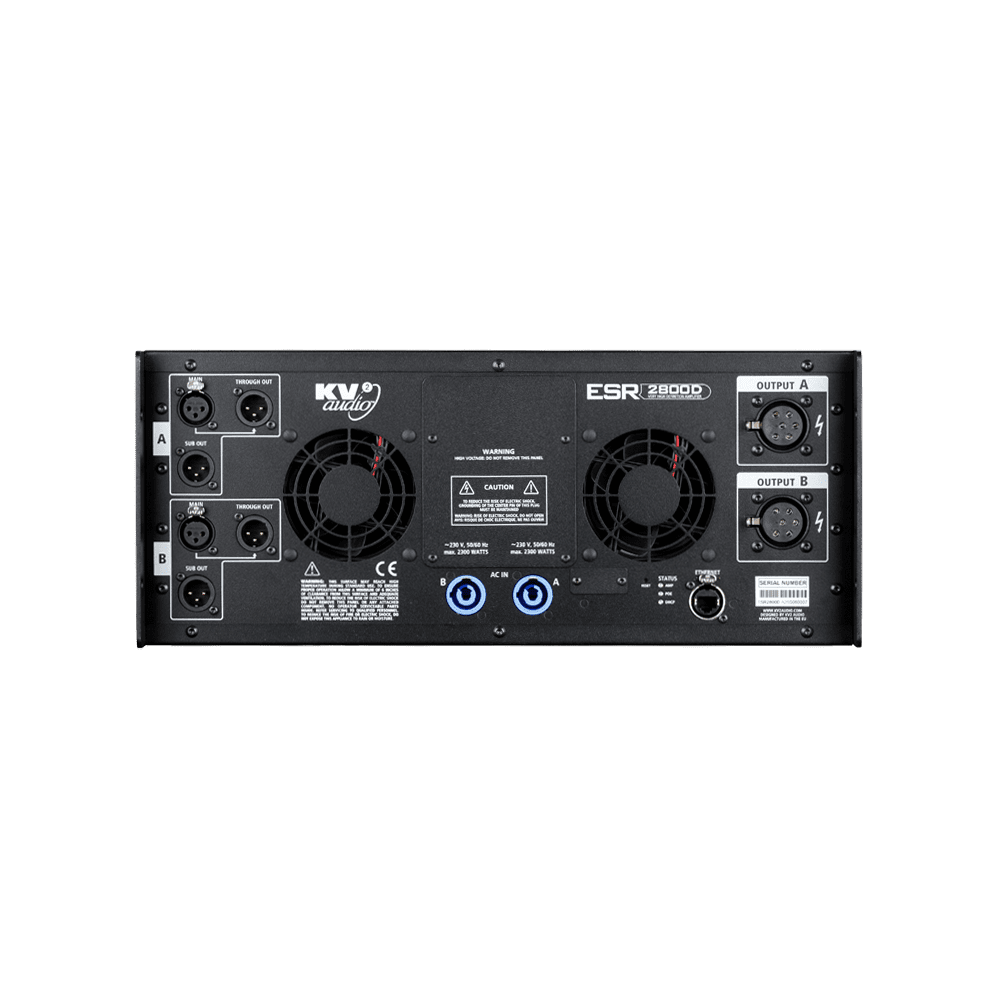

ESR2800D Amplifier with Control & Diagnostics Tool

KV2AUDIO
SKU: ESR2800D

El ESR2800D es un sistema de amplificación y control activo de tres vías especialmente diseñado para los sistemas de altavoces de gama completa KV2 Audio ESR. Alberga todo el procesamiento y amplificación de la señal, además de proporcionar control y función de cruce para un gabinete de subwoofer externo si es necesario utilizando un amplificador externo. EL ESR28000D ahora se puede configurar a través del panel frontal o de forma remota utilizando la herramienta de diagnóstico y control KV2.

Aplicaciones

Diseñadas específicamente como elementos de amplificación y control para el sistema de altavoces ESR212 en un módulo de montaje 4RU con control y control. Herramienta de diagnóstico

  • Instalaciones Fijas
  • Lugares de música
  • Conciertos de ópera y música clásica

Código de producto

  • KVV 987 459-ESR2800D – 250V
  • KVV 987 458 – ESR2800D – 230V
  • KVV 987 457 – ESR2800D – 115V


    Consultar precios

    Descripción

    El ESR2800D es un sistema de amplificación y control activo de tres vías especialmente diseñado para los sistemas de altavoces de gama completa KV2 Audio ESR. Alberga todo el procesamiento y amplificación de la señal, además de proporcionar control y función de cruce para un gabinete de subwoofer externo si es necesario utilizando un amplificador externo. EL ESR28000D ahora se puede configurar a través del panel frontal o de forma remota utilizando la herramienta de diagnóstico y control KV2.

    Características

    El amplificador incluido dentro del amplificador ESR2800D es el siguiente:

    • Alta frecuencia: 2x 100 vatios, Clase AB, push-pull, diseño de baja intermodulación
    • Frecuencia media: 2x 200 vatios, Clase AB, push-pull, diseño de baja intermodulación
    • Baja frecuencia: 2 modos de conmutación de 1000 vatios, alta eficiencia y mejora de corriente

    Configurable a través del panel frontal o de forma remota usando KV2 Control & Herramienta de diagnóstico.



    YouTube thumbnailYouTube icon

    Aplicaciones

    Diseñadas específicamente como elementos de amplificación y control para el sistema de altavoces ESR212 en un módulo de montaje 4RU con control y control. Herramienta de diagnóstico

    • Instalaciones Fijas
    • Lugares de música
    • Conciertos de ópera y música clásica

    Código de producto

    • KVV 987 459-ESR2800D – 250V
    • KVV 987 458 – ESR2800D – 230V
    • KVV 987 457 – ESR2800D – 115V


    Output Channels

    Number of Channels 2
    Total Output Power 2x 1300W

    High Frequency Amplifier Specification

    Type Class AB – Push Pull – Low IM Design, Transformer balanced output
    Rated Continuous Power 100W
    Distortion <0.02%
    Operating Bandwidth 2.5kHz to 40kHz

    Mid Frequency Amplifier Specification

    Type Class AB – Push Pull – Low IM Design, Transformer balanced output
    Rated Continuous Power 200W
    Distortion <0.02%
    Operating Bandwidth 500Hz to 2,5kHz

    Low Frequency Amplifier Specification

    Type High efficiency, Current-Enhancing, Switched-Rail Amplifier
    Rated Continuous Power 1000W
    Distortion <0.02%
    Operating Bandwidth 20Hz to 500Hz

    Signal Input

    Input Sensitivity 1.55V RMS
    Input Impedance 20kΩ (balanced)

    Speaker Output

    Speaker Output 2x AP6 female

    Features

    Network Ethernet: SNMP, Webserver

    Power Requirements

    Power Connector 2x Neutrik PowerCon®
    Operating Voltage 115V / 230V / 250V
    Operating Voltage Range 100 to 120V@60Hz | 205 to 240V@50Hz | 225 to 260V@50Hz
    Recommended Amperage 2x10A 115V | 2x5A 230V | 2x5A 250V

    Physical Dimensions

    Height 177 mm (6.97″), 4RU
    Width 481.4 mm (18.95″)
    Depth 455.3 mm (17.93″)
    Weight 36 kg (79.37lbs)


    Product code

    • KVV 987 459 – ESR2800D – 250V
    • KVV 987 458 – ESR2800D – 230V
    • KVV 987 457 – ESR2800D – 115V
