S29Q

truss cuadrado estándar de 29 cm de lado

Truss cuadrado de 29 cm de lado, fabricado con placa terminal de aluminio fundido. El truss cuadrado de 29 cm es el modelo más extendido y apreciado en el sector de exposiciones y espectáculos, además de ser ampliamente utilizado para instalaciones fijas y personalizadas. Versátil y disponible en todo el mundo, bien respaldado por una amplia gama de accesorios modulares y esquinas, el truss S29Q es la mejor solución para renovar, ampliar o completar su stock de truss. La facilidad de conexión está garantizada mediante kits de conectores rápidos o, alternativamente, juegos de pernos.

    Consultar precios

    Descripción

    truss cuadrado estándar de 29 cm de lado

    Truss cuadrado de 29 cm de lado, fabricado con placa terminal de aluminio fundido. El truss cuadrado de 29 cm es el modelo más extendido y apreciado en el sector de exposiciones y espectáculos, además de ser ampliamente utilizado para instalaciones fijas y personalizadas. Versátil y disponible en todo el mundo, bien respaldado por una amplia gama de accesorios modulares y esquinas, el truss S29Q es la mejor solución para renovar, ampliar o completar su stock de truss. La facilidad de conexión está garantizada mediante kits de conectores rápidos o, alternativamente, juegos de pernos.

    Características técnicas

    Serie – Serie S29Q
    Lega alluminio – Aleación de aluminio EN AW 6082 T6
    Tubos principales – Tubos principales 50×2 mm
    Diagonali – Tirantes 18×2 mm

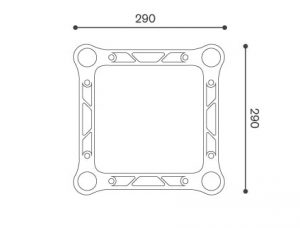

    Placa terminal – End Plate Fusione Alluminio – Fundición de aluminio

    Tabla resumen de cargas máximas

    Campaña Caricatura central Carico ai terzi Carico ai quarti Carico ai quinti Carico uniforme
    metro kilogramo kilogramo kilogramo kilogramo kilogramo
    4 852 1.202 1.202 1.310 1.939
    6 591 849 849 931 1.275
    8 452 655 655 720 937
    10 365 533 533 587 730
    12 294 442 442 491 589
    14 242 363 363 404 485

    Lista y peso de los principales artículos del S29Q

    Codice – Código Descripción – Description Peso – Peso (kg)
    S29Q-010 Traliccio quadrato L. 10,5 cm

    Truss cuadrado L. 10,5 cm
    2,90
    S29Q-021 Traliccio quadrato L. 21 cm

    Truss cuadrado L. 21 cm
    3,15
    S29Q-025 Traliccio quadrato L. 25 cm

    Truss cuadrado L. 25 cm
    3,50
    S29Q-050 Traliccio quadrato L. 50 cm

    Truss cuadrado L. 50 cm
    4,60
    S29Q-100 Traliccio quadrato L. 100 cm

    Truss cuadrado L. 100 cm
    7,00
    S29Q-150 Traliccio quadrato L. 150 cm

    Truss cuadrado L. 150 cm
    9,20
    S29Q-200 Traliccio quadrato L. 200 cm

    Truss cuadrado L. 200 cm
    11,50
    S29Q-250 Traliccio quadrato L. 250 cm

    Truss cuadrado L. 250 cm
    14,50
    S29Q-300 Traliccio quadrato L. 300 cm

    Truss cuadrado L. 300 cm
    16,00
    S29Q-350 Traliccio quadrato L. 350 cm

    Truss cuadrado L. 350 cm
    18,80
    S29Q-400 Traliccio quadrato L. 400 cm

    Truss cuadrado L. 400 cm
    20,5

    Codice – Código Descripción – Description Peso – Peso (kg)
    S29Q-A2-L060 Angolo due vie 60°

    2 vías Esquina 60°
    10,30
    S29Q-A2-L090 Angolo due vie 90°

    2 vías Esquina 90°
    6,00
    S29Q-A2-L135 Angolo due vie 135°

    2 vías Esquina 135°
    6,20
    S29Q-A3-L Angolo 3 vías “L” 90°

    3 vías Esquina 90°
    7,60
    S29Q-A3-T Raccordo 3 vie “T”

    Esquina en T de 90° de 3 vías
    7,50
    S29Q-A4-T Raccordo 4 vie “T”

    4 vías Esquina en T de 90°
    8,70
    S29Q-A4-X

    Elemento cruzado de 4 vías
    Raccordo 4 vie “X”
    8,80
    S29Q-A5-X

    Elemento cruzado de 5 vías
    Raccordo 5 vie “X”
    9,50
    S29Q-A6-X

    Elemento cruzado de 6 vías
    Raccordo 6 vie “X”
    12,00
    Caja Q-29Q Qbox raccordo a 6 vie
    6 ways box corner
    8,50
    QBOX-KRQ Set innesto rapido per Qbox
    QBOX fast connection set
    0,85
    KB-Q Set innesto a bulloni
    Bolt connection set
    0,45
    KR-Q Set innesto rapido
    Fast connection set
    0,95
