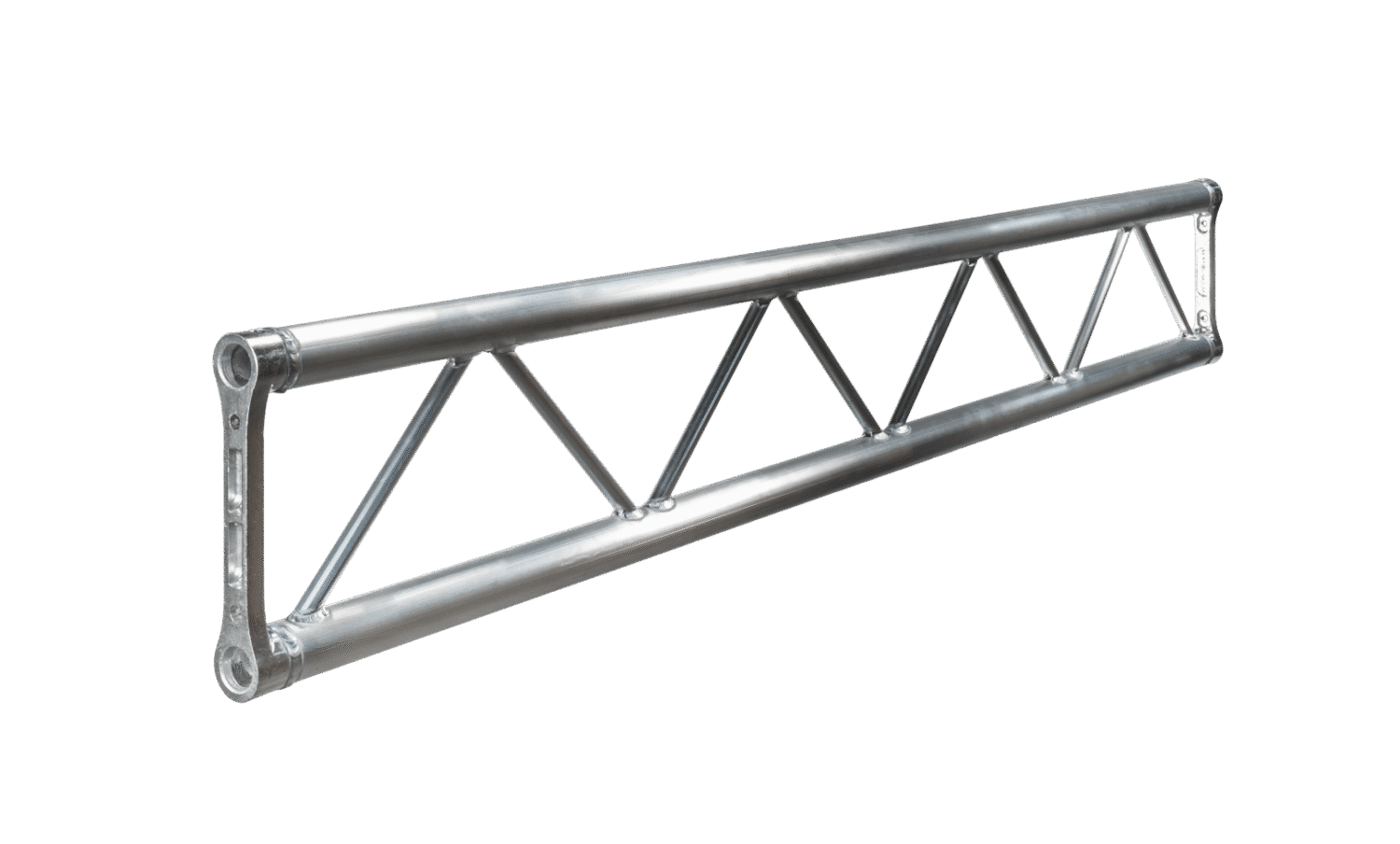

truss paralelo estándar de 29 cm de lado

truss paralelo de lado largo 29 cm, construida con placa terminal en aluminio fundido. Completa la serie cuadrada dando la posibilidad de instalar vanos adicionales y realizar rejillas en el interior de las estructuras perimetrales, creando innumerables y seguros puntos de suspensión.

Garantiza al usuario profesional una solución fácil para colgar proyectores, pantallas y equipos de audio, creando vigas de soporte para cargas ligeras pero distribuidas a lo largo de todo el truss.

    Consultar precios

    Descripción

    truss paralelo estándar de 29 cm de lado

    truss paralelo de lado largo 29 cm, construida con placa terminal en aluminio fundido. Completa la serie cuadrada dando la posibilidad de instalar vanos adicionales y realizar rejillas en el interior de las estructuras perimetrales, creando innumerables y seguros puntos de suspensión.

    Garantiza al usuario profesional una solución fácil para colgar proyectores, pantallas y equipos de audio, creando vigas de soporte para cargas ligeras pero distribuidas a lo largo de todo el truss.

    Características técnicas

    Serie – Serie S29F
    Lega alluminio – Aleación de aluminio EN AW 6082 T6
    Tubos principales – Tubos principales 50×2 mm
    Diagonali – Tirantes 18×2 mm
    Placa terminal – End Plate Fusione Alluminio – Fundición de aluminio

    Tabla resumen de cargas máximas

    Distancia (m) Carga puntual (kg) Carga de dos puntos (kg) Carga de tres puntos (kg) Carga de cuatro puntos (kg) Carga distribuida uniformemente (kg)
    1 582 873 873 970 1.164
    2 117 175 175 195 234
    3 47 70 70 78 93
    4 23 34 34 38 45
    5 11 17 17 18 22
    6 4 6 6 7 8

    Lista y peso de los principales elementos del S29F

    Codice – Código Descripción – Description Peso – Peso (kg)
    S29F-010 Traliccio piatto lunghezza 10,5 cm

    Armazón plano L. 10,5 cm
    1,50
    S29F-021 Traliccio piatto lunghezza 21 cm

    Armazón plano L. 21 cm
    1,70
    S29F-025 Traliccio piatto lunghezza 25 cm

    Armazón plano L. 25 cm
    1,80
    S29F-050 Traliccio piatto lunghezza 50 cm

    Armazón plano L. 50 cm
    2,60
    S29F-100 Traliccio piatto lunghezza 100 cm

    Armazón plano L. 100 cm
    3,20
    S29F-150 Traliccio piatto lunghezza 150 cm

    Armazón plano L. 150 cm
    3,80
    S29F-200 Traliccio piatto lunghezza 200 cm

    Armazón plano L. 200 cm
    4,90
    S29F-250 Traliccio piatto lunghezza 250 cm

    Armazón plano L. 250 cm
    5,80
    S29F-300 Traliccio piatto lunghezza 300 cm

    Armazón plano L. 300 cm
    6,90
    S29F-350 Traliccio piatto lunghezza 350 cm

    Armazón plano L. 350 cm
    7,80
    S29F-400 Traliccio piatto lunghezza 400 cm

    Armazón plano L. 400 cm
    8,70

    Codice – Código Descripción – Description Peso – Peso (kg)
    S29F-A2-L060 Angolo due vie 60°

    2 vías Esquina 60°
    1,70
    S29F-A2-L090 Angolo due vie 90°

    2 vías Esquina 90°
    1,60
    S29F-A2-L135 Angolo due vie 135°

    2 vías Esquina 135°
    1,60
    S29F-A3-L Angolo 3 vías “L” 90°

    3 vías Esquina 90°
    2,20
    S29F-A3-T Raccordo 3 vie “T”

    Esquina en T de 90° de 3 vías
    2,00
    S29F-A4-T Raccordo 4 vie “T”

    4 vías Esquina en T de 90°
    2,60
    S29F-A4-X

    Elemento cruzado de 4 vías
    Raccordo 4 vie “X”
    2,80
    S29F-A5-X

    Elemento cruzado de 5 vías
    Raccordo 5 vie “X”
    3,20
    S29F-A6-X

    Elemento cruzado de 6 vías
    Raccordo 6 vie “X”
    4,50
    Caja Q-29F Qbox racor 4 vias

    Módulo plano QBOX 4 vias
    1,60
    Caja Q-KRF Set innesto rapido per Qbox serie piatta
    QBOX fast connection set
    0,45
    KB-F Set innesto a bulloni
    Bolt connection set
    0,10
    KR-F Set innesto rapido
    Fast connection set
    0,48
