S20Q

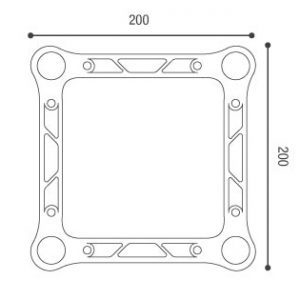

truss cuadrado estándar de 20 cm de lado

truss cuadrado de 20 cm de lado, construida con placa terminal de aluminio fundido. Con un diseño atractivo, la truss S20Q ha sido creada para combinar un aspecto de alta tecnología con la ventajosa modularidad característica de las trusses de aluminio. La capacidad de carga está asegurada mediante el uso de la placa terminal Alumaster. La serie S20 garantiza un excelente impacto estético y una buena capacidad de carga que permite la configuración de espacios interiores mediante la creación de estructuras de soporte en tiendas, centros comerciales, museos y lugares públicos. La serie S20 está construida con tubos principales con un diámetro de 35 mm.



    Consultar precios

    Descripción

    truss cuadrado estándar de 20 cm de lado

    truss cuadrado de 20 cm de lado, construida con placa terminal de aluminio fundido. Con un diseño atractivo, la truss S20Q ha sido creada para combinar un aspecto de alta tecnología con la ventajosa modularidad característica de las trusses de aluminio. La capacidad de carga está asegurada mediante el uso de la placa terminal Alumaster. La serie S20 garantiza un excelente impacto estético y una buena capacidad de carga que permite la configuración de espacios interiores mediante la creación de estructuras de soporte en tiendas, centros comerciales, museos y lugares públicos. La serie S20 está construida con tubos principales con un diámetro de 35 mm.



    Características técnicas

    Serie – Serie S20Q
    Lega alluminio – Aleación de aluminio EN AW 6060 T6
    Tubos principales – Tubos principales 35×1,5 mm
    Diagonali – Tirantes 10×1 mm
    Placa terminal – End Plate Fusione Alluminio – Fundición de Aluminio

    Tabla resumen de cargas máximas

    Distancia (m) Carga puntual (kg) Carga de dos puntos (kg) Carga de tres puntos (kg) Carga de cuatro puntos (kg) Carga distribuida uniformemente (kg)
    2 128 128 128 128 144
    3 117 117 117 117 142
    4 106 106 106 106 139
    5 96 96 96 96 136
    6 85 85 85 85 133
    7 74 74 74 74 131
    8 63 63 63 63 125

    Lisi y peso de los principales elementos del S20Q

    Codice – Código Descripción Descripción Peso – Peso (kg)
    S20Q-025 Traliccio quadrato L. 25 cm

    Truss cuadrado L. 25 cm
    1,10
    S20Q-030 Traliccio quadrato L. 30 cm

    Truss cuadrado L. 30 cm
    1,50
    S20Q-050 Traliccio quadrato L. 50 cm

    Truss cuadrado L. 50 cm
    2,00
    S20Q-100 Traliccio quadrato L. 100 cm

    Truss cuadrado L. 100 cm
    3,00
    S20Q-150 Traliccio quadrato L. 150 cm

    Truss cuadrado L. 150 cm
    4,05
    S20Q-200 Traliccio quadrato L. 200 cm

    Truss cuadrado L. 200 cm
    5,20
    S20Q-250 Traliccio quadrato L. 250 cm

    Truss cuadrado L. 250 cm
    6,20
    S20Q-300 Traliccio quadrato L. 300 cm

    Truss cuadrado L. 300 cm
    7,30
    S20Q-350 Traliccio quadrato L. 350 cm

    Truss cuadrado L. 350 cm
    8,40
    S20Q-400 Traliccio quadrato L. 400 cm

    Truss cuadrado L. 400 cm
    9,60

    Codice – Código Descripción – Description Peso – Peso (kg)
    S20Q-A2-L060 Angolo due vie 60°

    2 vías Esquina 60°
    4,90
    S20Q-A2-L090 Angolo due vie 90°

    2 vías Esquina 90°
    2,60
    S20Q-A2-L135 Angolo due vie 135°

    2 vías Esquina 135°
    2,80
    S20Q-A3-L Angolo 3 vías “L” 90°

    3 vías Esquina 90°
    3,80
    S20Q-A3-T Raccordo 3 vie “T”

    Esquina en T de 90° de 3 vías
    3,00
    S20Q-A4-T Raccordo 4 vie “T”

    4 vías Esquina en T de 90°
    4,00
    S20Q-A4-X

    Elemento cruzado de 4 vías
    Raccordo 4 vie “X”
    4,20
    S20Q-A5-X

    Elemento cruzado de 5 vías
    Raccordo 5 vie “X”
    4,80
    S20Q-A6-X

    Elemento cruzado de 6 vías
    Raccordo 6 vie “X”
    6,20
    MBOX-20Q Minibox raccordo a 6 vie per serie 20Q
    Minibox 6 ways box corner for 20Q series
    2,50
    MBOX-20KRQ Set innesto rapido per MiniQbox
    Minibox fast connection set
    0,25
    KB-20Q Set innesto a bulloni per serie 20Q
    Bolt connection set for 20Q series
    0,15
    KR-20Q Set innesto rapido per serie 20Q
    Fast connection set for 20Q series
    0,35
