Truss plano estándar de 20 cm de lado

Truss plano de lado largo 20 cm, construido con placa terminal en aluminio fundido. El truss S20F es el complemento perfecto para la serie principal S20Q y es adecuado para la realización de estructuras de soporte o decorativas para pantallas de proyección y publicitarias y para la realización de vanos individuales y rejillas en el interior de estructuras perimetrales. Diseñado para pequeñas instalaciones fijas de alto impacto estético, es particularmente adecuado para aplicaciones de interior y feriales. La serie S20 está construida con tubos principales de diámetro 35 mm.

    Consultar precios

    Descripción

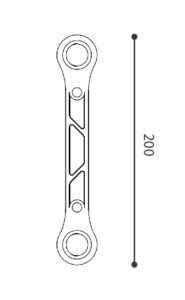

    Truss plano estándar de 20 cm de lado

    Truss plano de lado largo 20 cm, construido con placa terminal en aluminio fundido. El truss S20F es el complemento perfecto para la serie principal S20Q y es adecuado para la realización de estructuras de soporte o decorativas para pantallas de proyección y publicitarias y para la realización de vanos individuales y rejillas en el interior de estructuras perimetrales. Diseñado para pequeñas instalaciones fijas de alto impacto estético, es particularmente adecuado para aplicaciones de interior y feriales. La serie S20 está construida con tubos principales de diámetro 35 mm.

    Características técnicas

    Serie – Serie S20F
    Lega alluminio – Aleación de aluminio EN AW 6060 T6
    Tubos principales – Tubos principales 35×1,5 mm
    Diagonali – Tirantes 10×1 mm
    Placa terminal – End Plate Fusione Alluminio – Fundición de Aluminio

    Lista y peso de los principales elementos del S20F

    Codice – Código Descripción – Description Peso – Peso (kg)
    S20F-025 Traliccio piatto L. 25cm

    Truss plano L. 25cm
    0,40
    S20F-030 Traliccio piatto L. 30cm

    Truss plano L. 30cm
    0,60
    S20F-050 Traliccio piatto L. 50cm

    Truss plano L. 50cm
    0,80
    S20F-100 Traliccio piatto L. 100cm

    Truss plano L. 100cm
    1,25
    S20F-150 Traliccio piatto L. 150cm

    Armazón plano L. 150cm
    1,75
    S20F-200 Traliccio piatto L. 200cm

    Truss plano L. 200cm
    2,25
    S20F-250 Traliccio piatto L. 250cm

    Armazón plano L. 250cm
    2,70

    Codice – Código Descripción – Description Peso – Peso (kg)
    S20F-A2-L060 Angolo due vie 60°

    2 vías Esquina 60°
    2,20
    S20F-A2-L090 Angolo due vie 90°

    2 vías Esquina 90°
    1,40
    S20F-A2-L135 Angolo due vie 135°

    2 vías Esquina 135°
    1,50
    S20F-A3-L Angolo tre vie “L” 90°

    3 vías Esquina 90°
    2,20
    S20F-A3-T Raccordo 3 vie “T”

    Esquina en T de 90° de 3 vías
    1,60
    S20F-A4-T Raccordo 4 vie “T”

    4 vías Esquina en T de 90°
    2,00
    S20F-A4-X

    Elemento cruzado de 4 vías
    Raccordo 4 vie “X”
    2,40
    S20F-A5-X

    Elemento cruzado de 5 vías
    Raccordo 5 vie “X”
    2,40
    S20F-A6-X

    Elemento cruzado de 6 vías
    Raccordo 6 vie “X”
    3,20
    MBOX-20F Mini Qbox raccordo a 4 vie per serie 20Q

    Módulo Minibox de 4 vías para serie 20Q
    0,60
    MBOX-20KRF Set innesto rapido per Minibox

    Conjunto de conexión rápida Minibox
    0,15
    KB-20F Set innesto a bulloni per serie 20F

    Juego de conexión por perno para serie 20F
    0,02
    KR-20F Set innesto rapido per serie 20F

    Set de conexión rápida para serie 20F
    0,35
