S-M780 Quatro Steel Truss

Tramos de torre de 780 mm que permiten llevar cargas ultrapesadas a gran altura

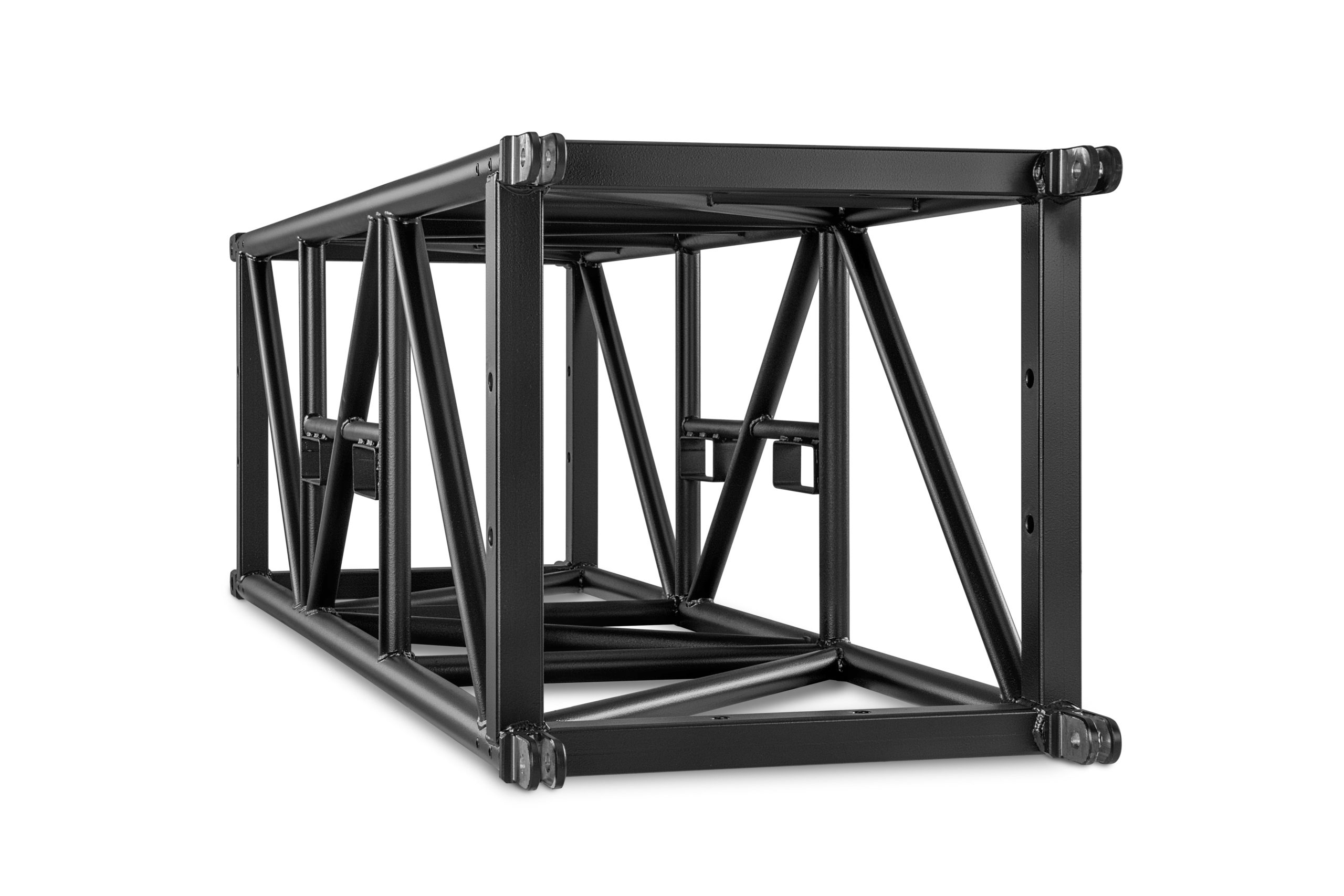

El truss de acero ultrarresistente MILOS 780 Quatro de 780 x 780 mm está fabricado con aleaciones de acero especiales de alta resistencia y está diseñado para soportes de suelo o sistemas de tejado extremos. Soporta cargas varias veces más pesadas y a mayor altura que las soportadas por estructuras de aluminio de tamaño similar, y todo ello con el doble de peso.

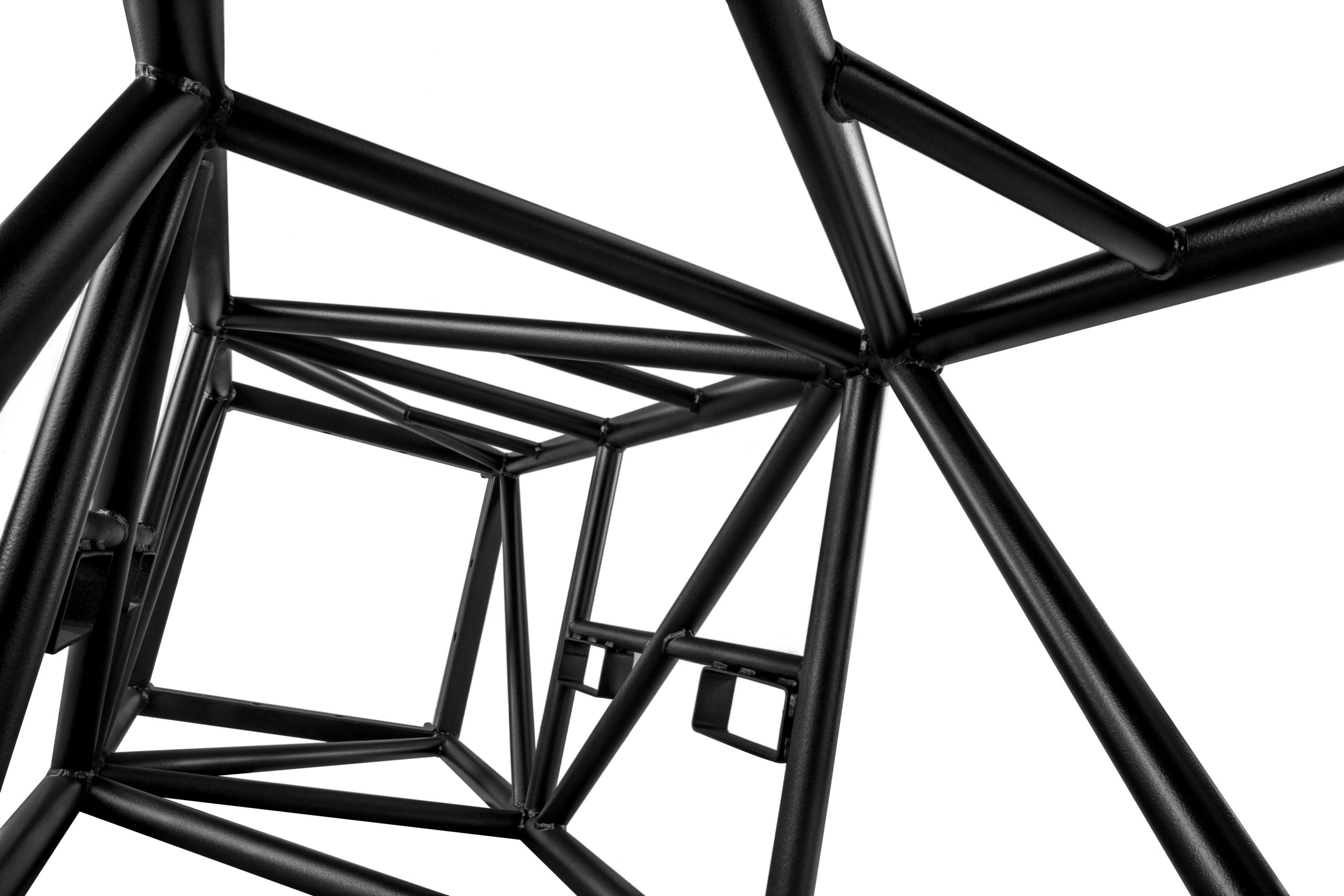

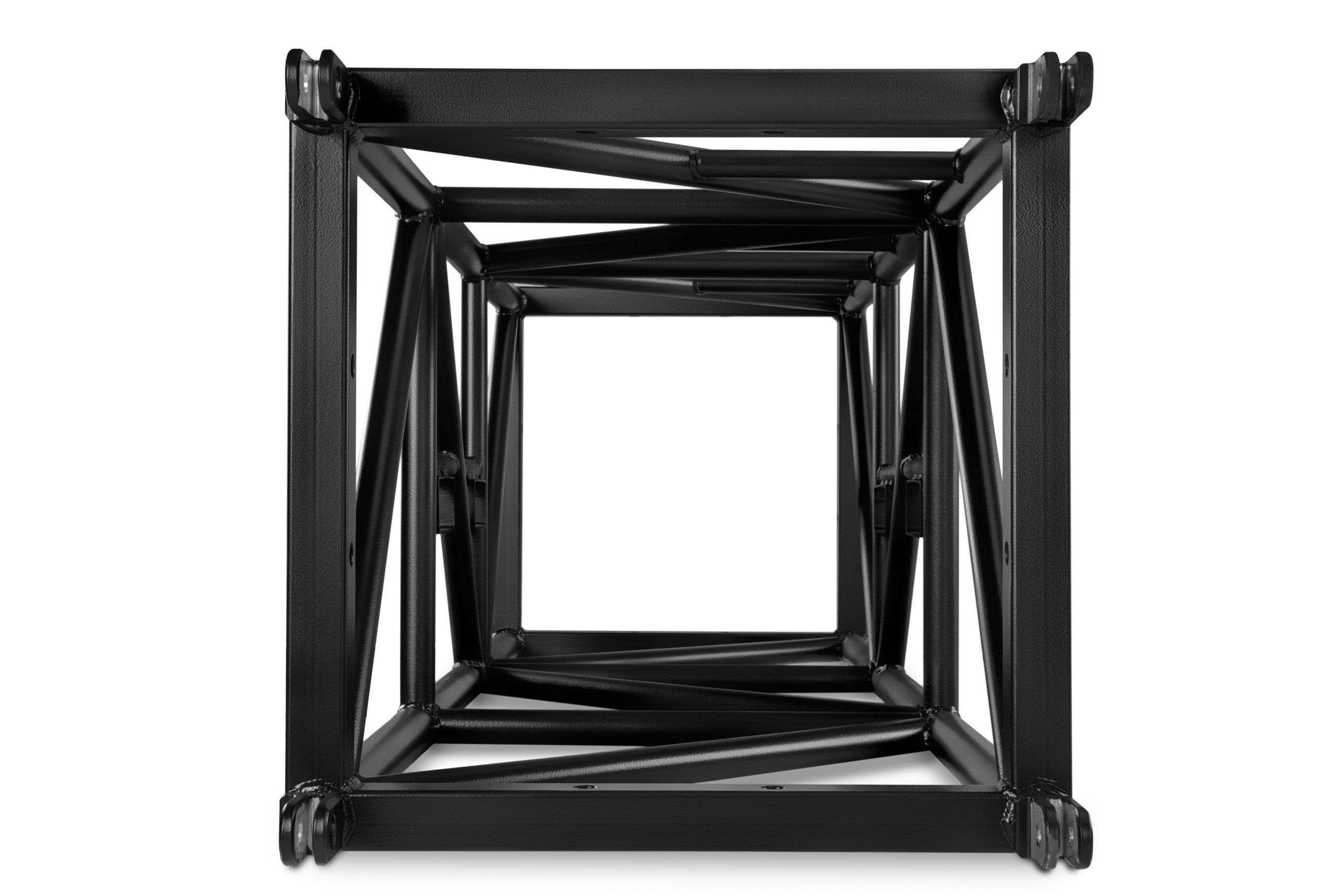

El diseño incluye puntos de conexión en los cuatro lados del bastidor extremo y cada sección tiene tubos horizontales cada 36 cm para facilitar el ascenso. Los puntos de recogida integrados para carretillas elevadoras permiten mover las secciones de la estructura hasta su posición. Como todos los trusses de acero de MILOS, cuenta con acopladores de doble horquilla, pasadores cincados y pintura negra mate muy resistente a los impactos.

  • Uso de aceros de alta resistencia hechos a medida
  • Disposición de conectores sin orientación para facilitar su uso
  • Aumenta considerablemente la capacidad de carga cuando se utiliza en lugar de un armazón de aluminio de dimensiones similares
  • Relación peso/resistencia optimizada
  • Conectores con pasadores para aumentar la resistencia
  • Puntos de recogida integrados para carretillas elevadoras
  • Acabado en pintura industrial negra mate resistente a los impactos
  • Tirantes de extremo con orificios de 22 mm para conexión lateral
  • Kit de conexión suministrado con cada longitud de truss
Video destacado

    Consultar precios

    Descripción

    Descripción

    Tramos de torre de 780 mm que permiten llevar cargas ultrapesadas a gran altura

    El truss de acero ultrarresistente MILOS 780 Quatro de 780 x 780 mm está fabricado con aleaciones de acero especiales de alta resistencia y está diseñado para soportes de suelo o sistemas de tejado extremos. Soporta cargas varias veces más pesadas y a mayor altura que las soportadas por estructuras de aluminio de tamaño similar, y todo ello con el doble de peso.

    El diseño incluye puntos de conexión en los cuatro lados del bastidor extremo y cada sección tiene tubos horizontales cada 36 cm para facilitar el ascenso. Los puntos de recogida integrados para carretillas elevadoras permiten mover las secciones de la estructura hasta su posición. Como todos los trusses de acero de MILOS, cuenta con acopladores de doble horquilla, pasadores cincados y pintura negra mate muy resistente a los impactos.



    Beneficios clave

    • Uso de aceros de alta resistencia hechos a medida
    • Disposición de conectores sin orientación para facilitar su uso
    • Aumenta considerablemente la capacidad de carga cuando se utiliza en lugar de un armazón de aluminio de dimensiones similares
    • Relación peso/resistencia optimizada
    • Conectores con pasadores para aumentar la resistencia
    • Puntos de recogida integrados para carretillas elevadoras
    • Acabado en pintura industrial negra mate resistente a los impactos
    • Tirantes de extremo con orificios de 22 mm para conexión lateral
    • Kit de conexión suministrado con cada longitud de truss



    Code S-QTQT
    Width 780 mm
    Height 780 mm
    Main Tube 60.3 x 4 mm
    Braces 48.3 x 3 mm
    Span 40 m
    Self Weight 70 kg/m (for 3m piece)



    Standard lengths and weights available
    Lengths 1 m 2 m 2.5 m 3 m 4 m 5 m 6 m
    Weights 102.20 kg 164.90 kg 181.60 kg 209.60 kg 289.60 kg 304.00 kg 348.40 kg



    Loading chart
    Span 7 m 10 m 15 m 20 m 25 m 30 m 35 m 40 m
    Point load 15719 kg 10843 kg 6966 kg 4949 kg 3676 kg 2774 kg 2085 kg 1529 kg
    Deflection 15 mm 30 mm 69 mm 126 mm 201 mm 298 mm 418 mm 566 mm
    Two point load 9470 kg 8132 kg 5225 kg 3712 kg 2757 kg 2081 kg 1564 kg 1147 kg
    Deflection 15 mm 39 mm 87 mm 155 mm 244 mm 354 mm 485 mm 639 mm
    Three point load 6313 kg 5421 kg 3483 kg 2474 kg 1838 kg 1387 kg 1043 kg 765 kg
    Deflection 14 mm 36 mm 81 mm 146 mm 230 mm 335 mm 463 mm 615 mm
    Four point load 4735 kg 4518 kg 2903 kg 2062 kg 1532 kg 1156 kg 869 kg 637 kg
    Deflection 14 mm 38 mm 86 mm 153 mm 241 mm 350 mm 481 mm 635 mm
    Distributed load 2706 kg 1875 kg 929 kg 495 kg 294 kg 185 kg 119 kg 76 kg
    Deflection 11 mm 33 mm 85 mm 152 mm 240 mm 348 mm 478 mm 632 mm
