S-M530 Quatro Steel Truss

Tramos de torre de 530 mm que permiten llevar cargas ultrapesadas a gran altura

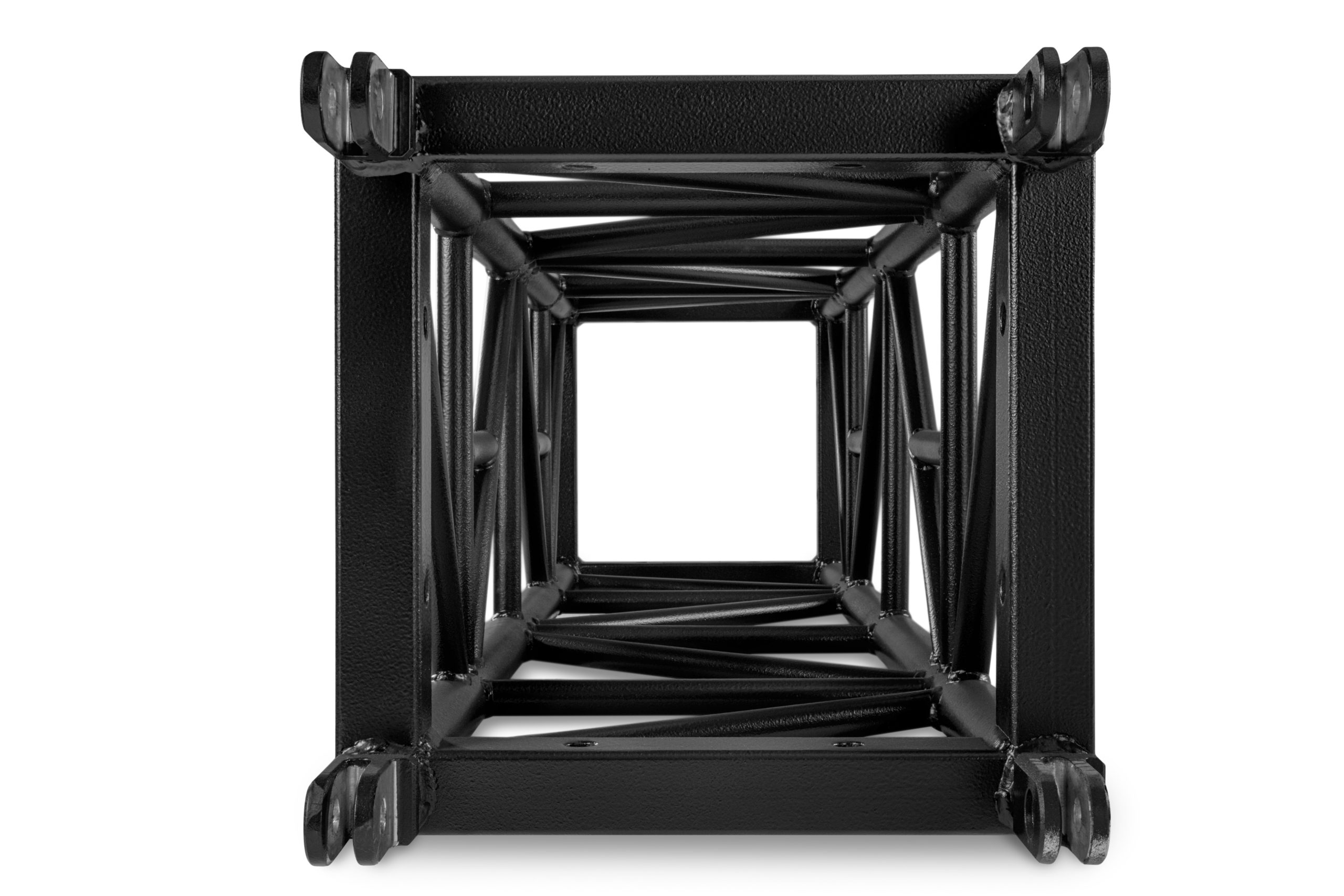

La sección de torre de acero de alta resistencia MILOS 530 Quatro de 530 x 530 mm está fabricada con aleaciones de acero especiales de alta resistencia y está diseñada para grandes apoyos en el suelo y sistemas de tejado con cargas elevadas. Los robustos marcos de los extremos disponen de puntos de conexión en todos los lados y pueden escalarse fácilmente gracias a sus arriostramientos horizontales y diagonales. Como todos los trusses de acero de MILOS, dispone de acopladores de doble horquilla, pernos cincados y pintura negra mate muy resistente a los impactos.

  • Uso de aceros de alta resistencia hechos a medida
  • Disposición de conectores sin orientación para facilitar su uso
  • Aumenta considerablemente la capacidad de carga cuando se utiliza en lugar de un armazón de aluminio de dimensiones similares
  • Relación peso/resistencia optimizada
  • Conectores con pasadores para aumentar la resistencia
  • Acabado en pintura industrial negra mate resistente a los impactos
  • Tirantes de extremo con orificios de 22 mm para conexiones laterales
  • Kit de conexión suministrado con cada longitud de truss
Video destacado

    Consultar precios

    Descripción

    Descripción

    Tramos de torre de 530 mm que permiten llevar cargas ultrapesadas a gran altura

    La sección de torre de acero de alta resistencia MILOS 530 Quatro de 530 x 530 mm está fabricada con aleaciones de acero especiales de alta resistencia y está diseñada para grandes apoyos en el suelo y sistemas de tejado con cargas elevadas.

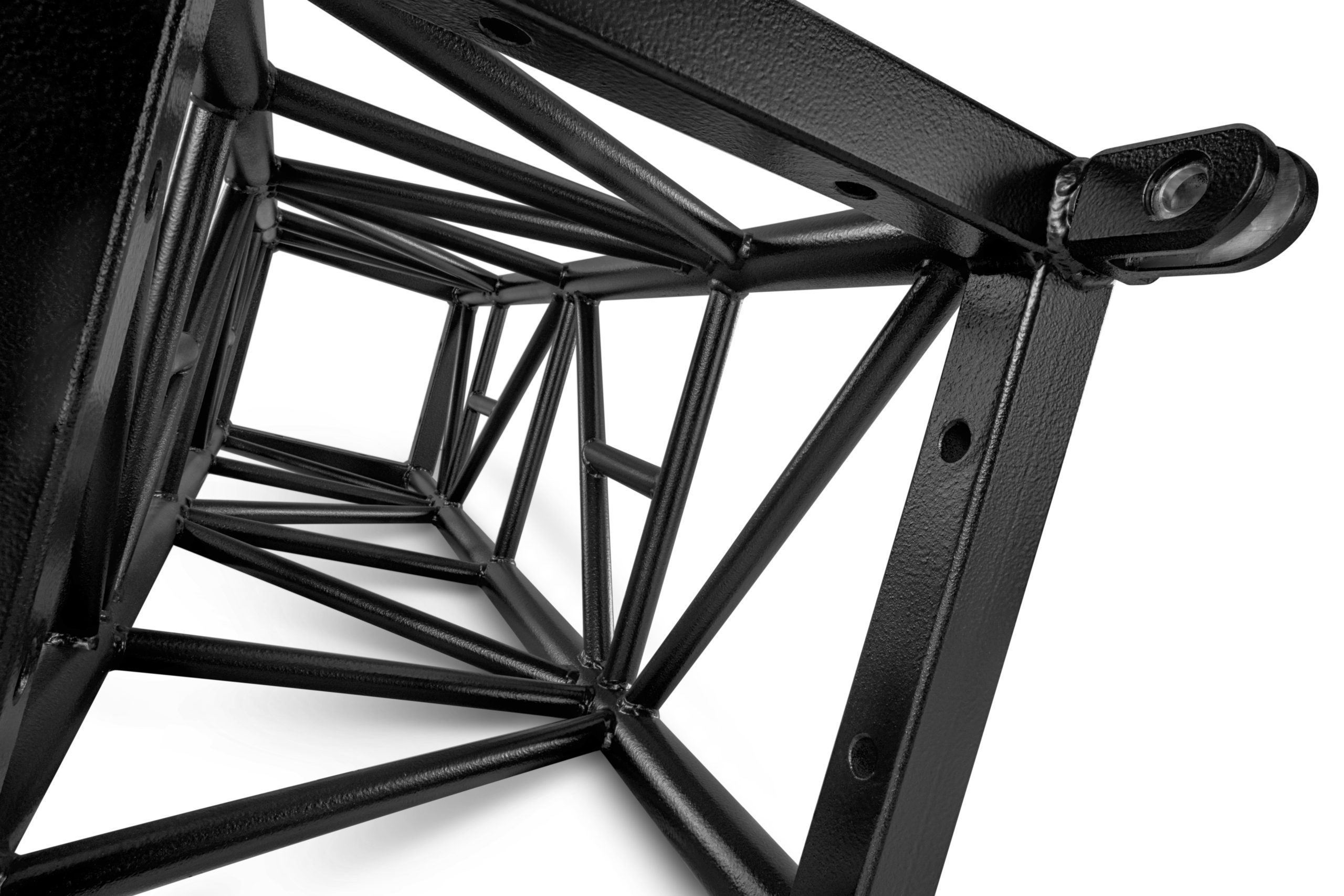

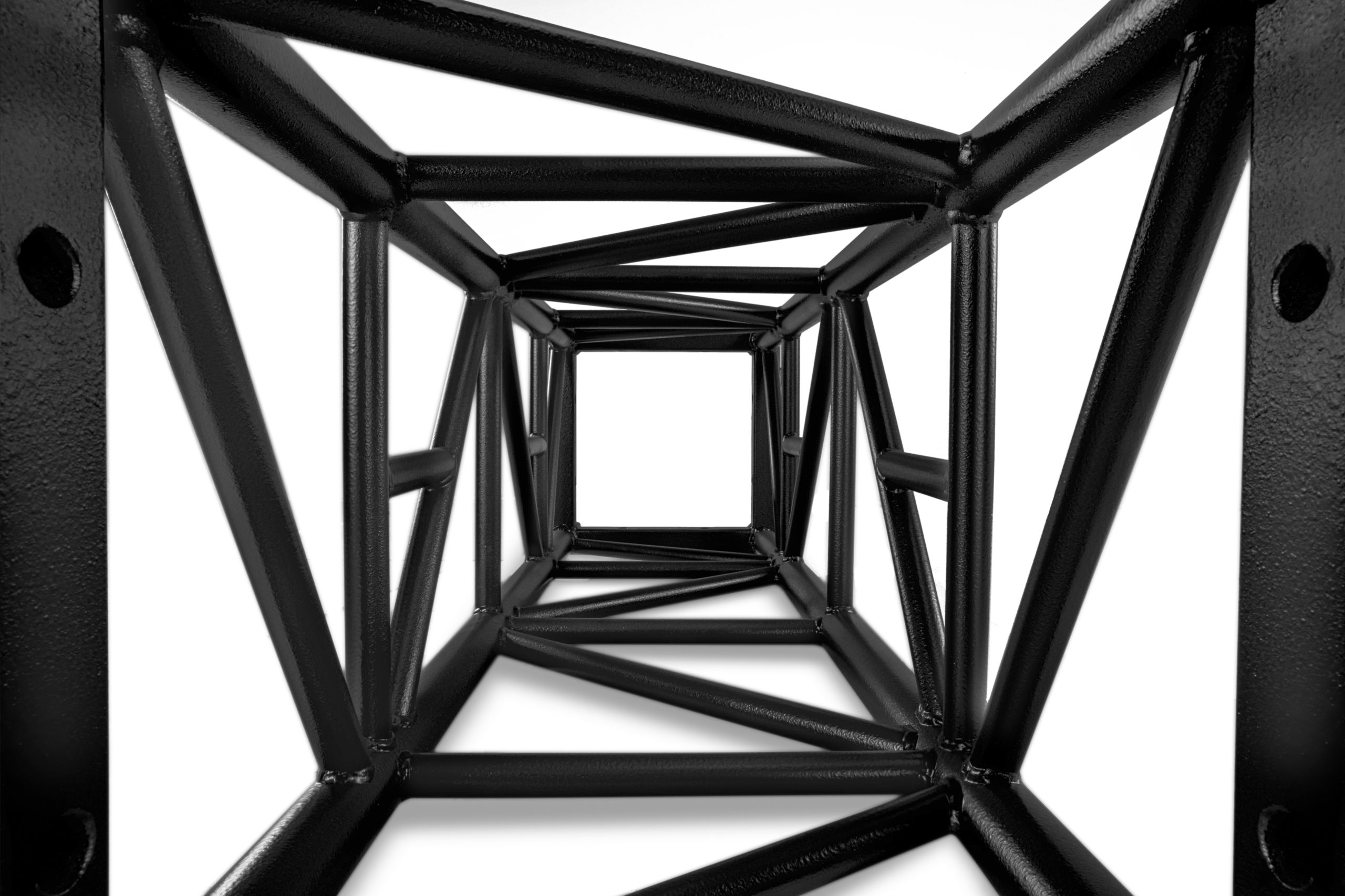

    Los robustos marcos de los extremos disponen de puntos de conexión en todos los lados y pueden escalarse fácilmente gracias a sus arriostramientos horizontales y diagonales.

    Como todos los trusses de acero de MILOS, dispone de acopladores de doble horquilla, pernos cincados y pintura negra mate muy resistente a los impactos.



    Beneficios clave

    • Uso de aceros de alta resistencia hechos a medida
    • Disposición de conectores sin orientación para facilitar su uso
    • Aumenta considerablemente la capacidad de carga cuando se utiliza en lugar de un armazón de aluminio de dimensiones similares
    • Relación peso/resistencia optimizada
    • Conectores con pasadores para aumentar la resistencia
    • Acabado en pintura industrial negra mate resistente a los impactos
    • Tirantes de extremo con orificios de 22 mm para conexiones laterales
    • Kit de conexión suministrado con cada longitud de truss





    Code S-QTPT
    Width 530 mm
    Height 530 mm
    Main Tube 60.3 x 4 mm
    Braces 33.7 x 4 mm
    Span 35 m
    Self Weight 52 kg/m (for 3m piece)
    Standard lengths and weights available
    Lengths 1 m 2 m 2.5 m 3 m 4 m 5 m 6 m
    Weights 80.70 kg 118.60 kg 136.70 kg 156.20 kg 204.60 kg 231.80 kg 258.00 kg



    Loading chart
    Span 5 m 10 m 15 m 20 m 25 m 31 m 35 m
    Point load 11655 kg 7021 kg 4474 kg 3139 kg 2288 kg 1577 kg 1210 kg
    Deflection 9 mm 47 mm 107 mm 194 mm 311 mm 498 mm 655 mm
    Two point load 5825 kg 5265 kg 3356 kg 2354 kg 1716 kg 1183 kg 908 kg
    Deflection 8 mm 59 mm 133 mm 238 mm 374 mm 581 mm 746 mm
    Three point load 3885 kg 3510 kg 2237 kg 1570 kg 1144 kg 789 kg 605 kg
    Deflection 7 mm 55 mm 125 mm 224 mm 354 mm 554 mm 716 mm
    Four point load 2914 kg 2852 kg 1864 kg 1308 kg 954 kg 657 kg 504 kg
    Deflection 7 mm 57 mm 131 mm 235 mm 370 mm 576 mm 740 mm
    Distributed load 2331 kg 1141 kg 597 kg 314 kg 183 kg 102 kg 69 kg
    Deflection 6 mm 47 mm 130 mm 233 mm 368 mm 573 mm 737 mm
