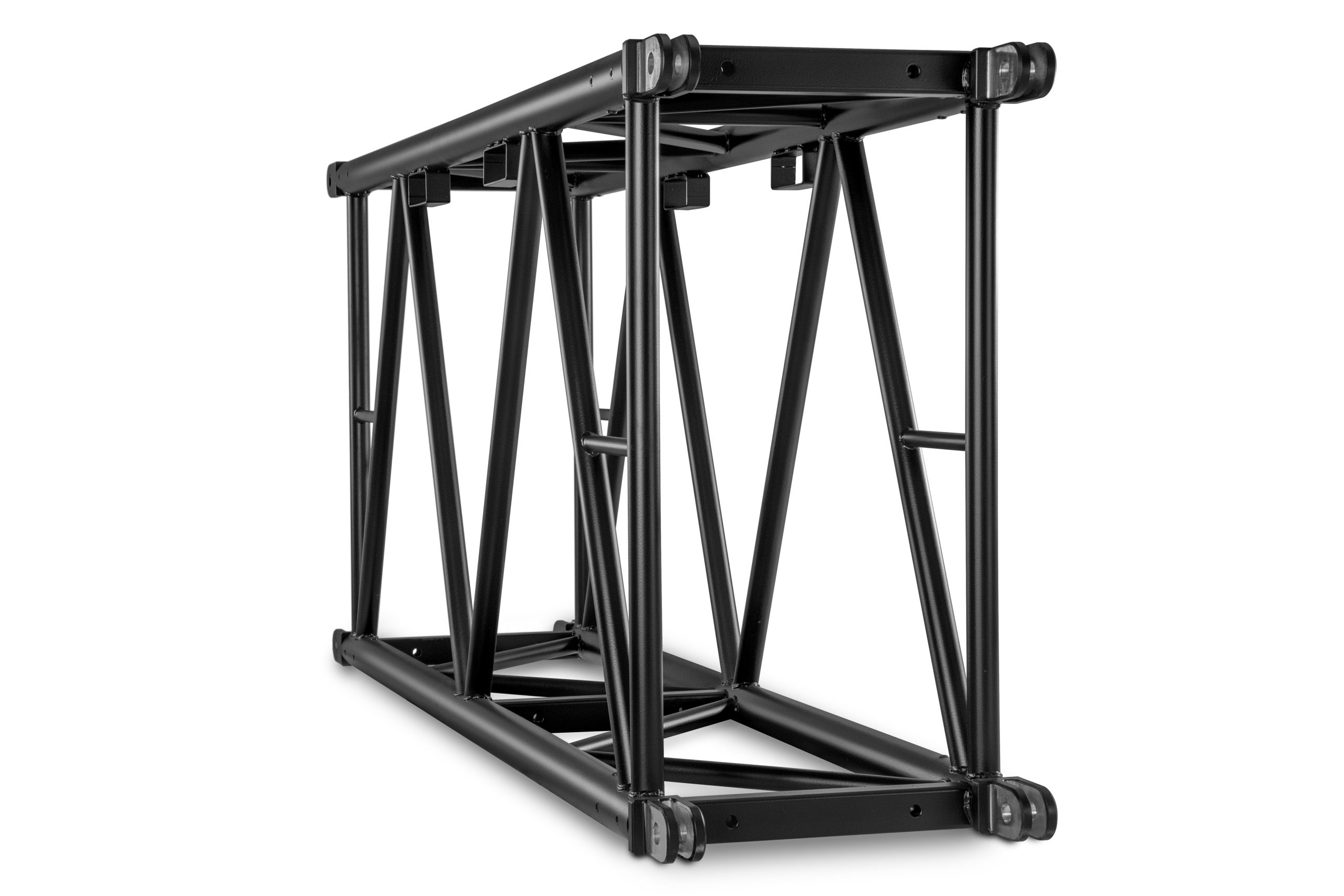

S-M1450 Rectangular Steel Truss

Truss rectangular de acero para las aplicaciones más exigentes

El truss ultrarresistente MILOS 1450 x 770 mm Rectangular está fabricado con aleaciones de acero especiales ultrarresistentes y soporta 2,2 veces más carga que un truss de aluminio de dimensiones similares con sólo el doble de peso.

Cuenta con puntos de conexión en los bastidores de los extremos y tubos de compresión para eslingar los nudos relevantes de la estructura. También dispone de tubos adicionales para facilitar el ascenso por la estructura. El patrón de cincha permite la inserción de trusses transversales

  • Tubos de compresión en puntos importantes del aparejo
  • Tubos laterales para facilitar el ascenso
  • Uso de aceros de alta resistencia hechos a medida
  • Disposición de conectores sin orientación para facilitar su uso
  • Aumenta considerablemente la capacidad de carga cuando se utiliza en lugar de un armazón de aluminio de dimensiones similares
  • Relación peso/resistencia optimizada

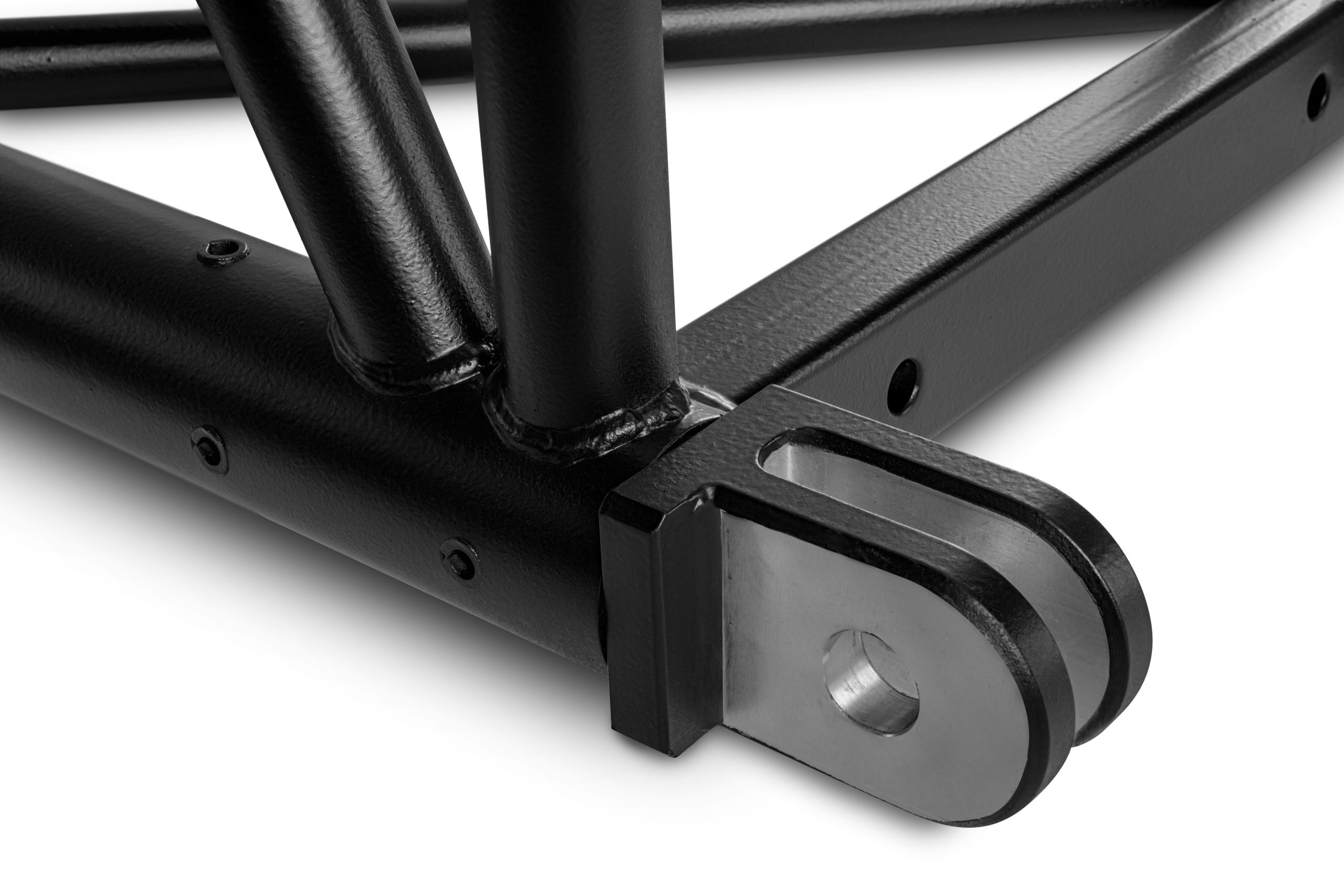

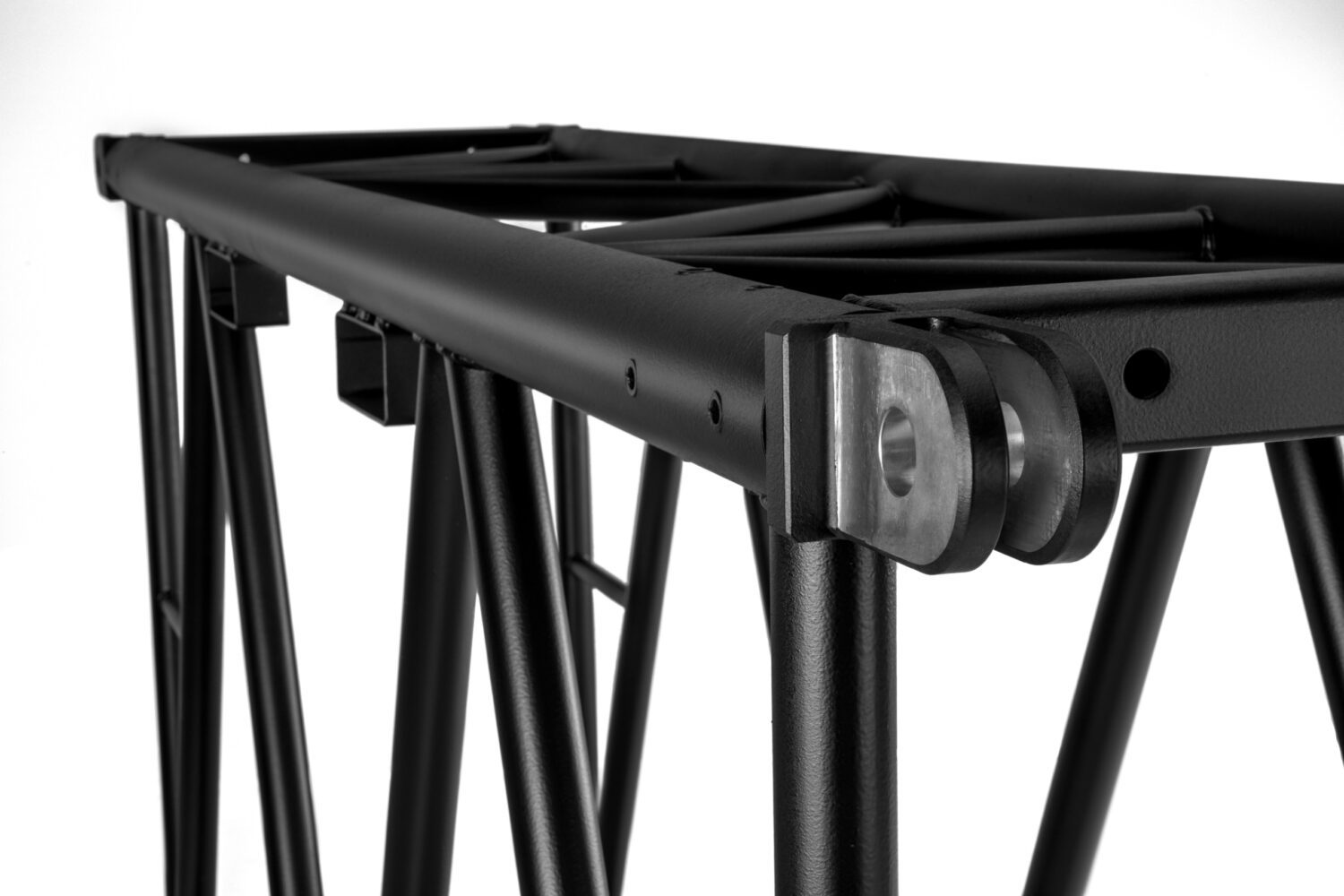

  • Conectores con pasadores para aumentar la resistencia

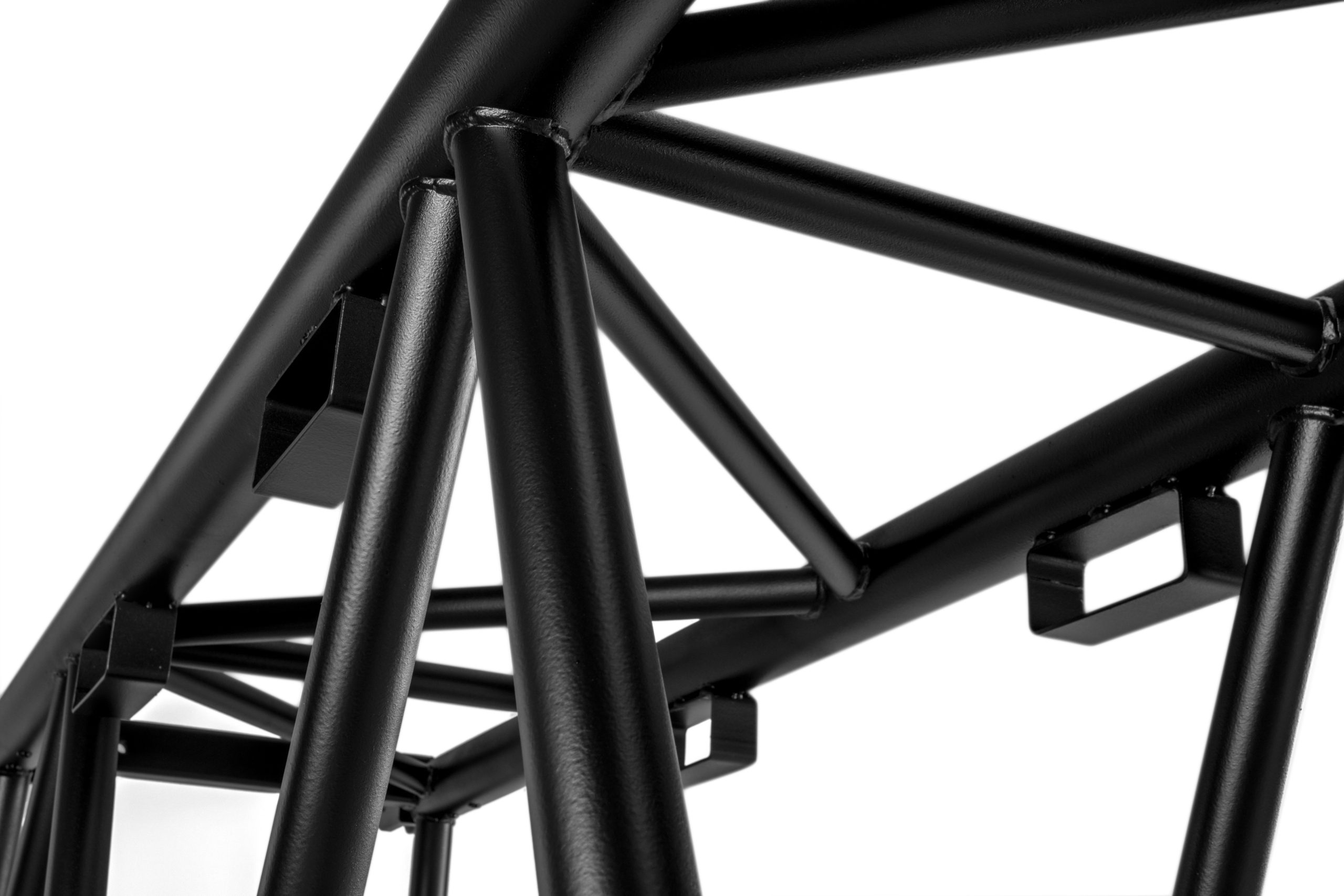

  • Puntos de recogida integrados para carretillas elevadoras
  • Acabado en pintura industrial negra mate resistente a los impactos
  • Patrón de cinchas optimizado para facilitar el montaje de trusses transversales
Video destacado

    Consultar precios

    Descripción

    Descripción

    Truss rectangular de acero para las aplicaciones más exigentes

    El truss ultrarresistente MILOS 1450 x 770 mm Rectangular está fabricado con aleaciones de acero especiales ultrarresistentes y soporta 2,2 veces más carga que un truss de aluminio de dimensiones similares con sólo el doble de peso.

    Cuenta con puntos de conexión en los bastidores de los extremos y tubos de compresión para eslingar los nudos relevantes de la estructura. También dispone de tubos adicionales para facilitar el ascenso por la estructura. El patrón de cincha permite la inserción de trusses transversales



    Beneficios clave

    • Tubos de compresión en puntos importantes del aparejo
    • Tubos laterales para facilitar el ascenso
    • Uso de aceros de alta resistencia hechos a medida
    • Disposición de conectores sin orientación para facilitar su uso
    • Aumenta considerablemente la capacidad de carga cuando se utiliza en lugar de un armazón de aluminio de dimensiones similares
    • Relación peso/resistencia optimizada
    • Conectores con pasadores para aumentar la resistencia
    • Puntos de recogida integrados para carretillas elevadoras
    • Acabado en pintura industrial negra mate resistente a los impactos
    • Patrón de cinchas optimizado para facilitar el montaje de trusses transversales



    Code S-RTW
    Width 770 mm
    Height 1450 mm
    Main Tube 101.6 x 4 mm
    Braces 60.3 x 4 mm / 48.3. x 3 mm
    Span 50 m
    Self Weight 126 kg/m (for 3 m piece)



    Standard lengths and weights available
    Lengths 1 m 2 m 2.5 m 3 m 4 m 5 m 6 m
    Weights 224.40kg 288.60 kg 310.50 kg 375.30 kg 459.30 kg 526.50 kg 593.70 kg



    Loading chart
    Span 15 m 20 m 25 m 30 m 35 m 40 m 45 m 50 m
    Point load 30379 kg 22272 kg 17291 kg 13873 kg 11348 kg 9381 kg 7786 kg 6452 kg
    Deflection 47 mm 85 mm 134 mm 195 mm 269 mm 358 mm 462 mm 582 mm
    Two point load 21123 kg 16704 kg 12968 kg 10405 kg 8511 kg 7036 kg 5840 kg 4839 kg
    Deflection 56 mm 107 mm 167 mm 241 mm 329 mm 432 mm 549 mm 681 mm
    Three point load 14082 kg 11136 kg 8646 kg 6937 kg 5674 kg 4691 kg 3893 kg 3226 kg
    Deflection 52 mm 99 mm 156 mm 226 mm 310 mm 408 mm 520 mm 649 mm
    Four point load 10561 kg 9280 kg 7205 kg 5780 kg 4728 kg 3909 kg 3244 kg 2688 kg
    Deflection 50 mm 105 mm 165 mm 238 mm 325 mm 427 mm 543 mm 675 mm
    Distributed load 2816 kg 2083 kg 1383 kg 925 kg 648 kg 469 kg 346 kg 258 kg
    Deflection 41 mm 98 mm 164 mm 236 mm 323 mm 424 mm 540 mm 671 mm
