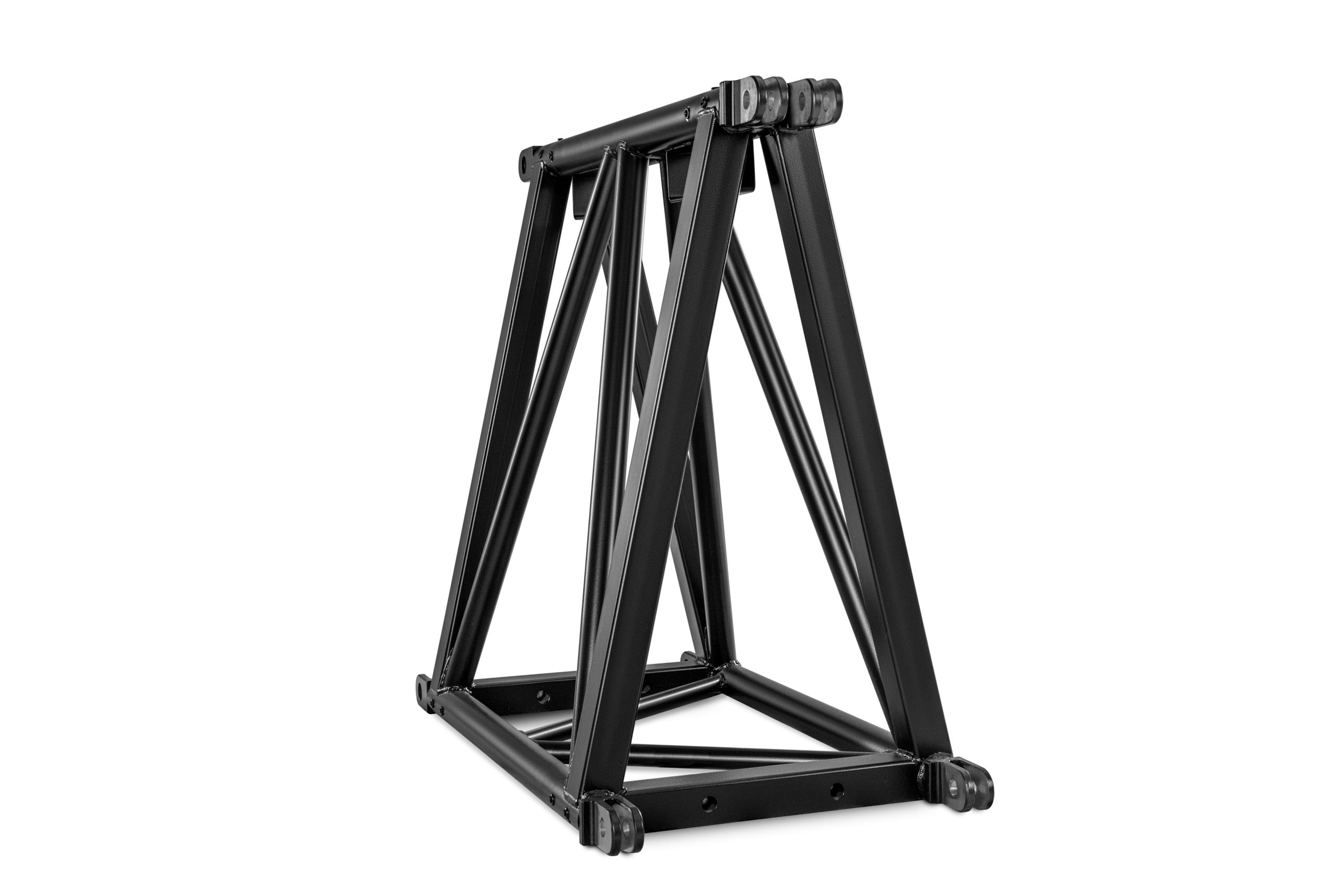

S-M1010 Trio Steel Truss

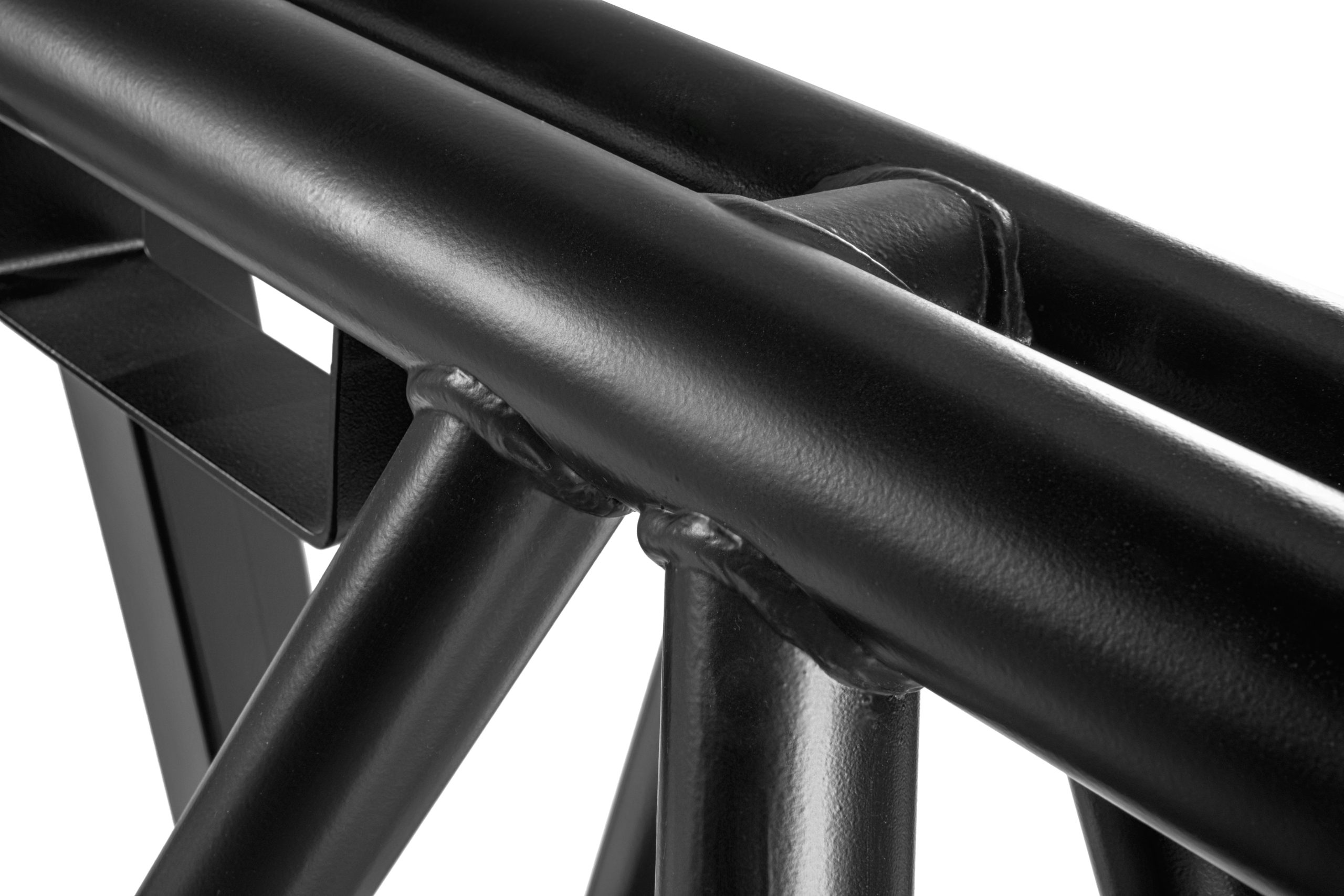

S-M1010 Trio Steel Truss - Imagen 2

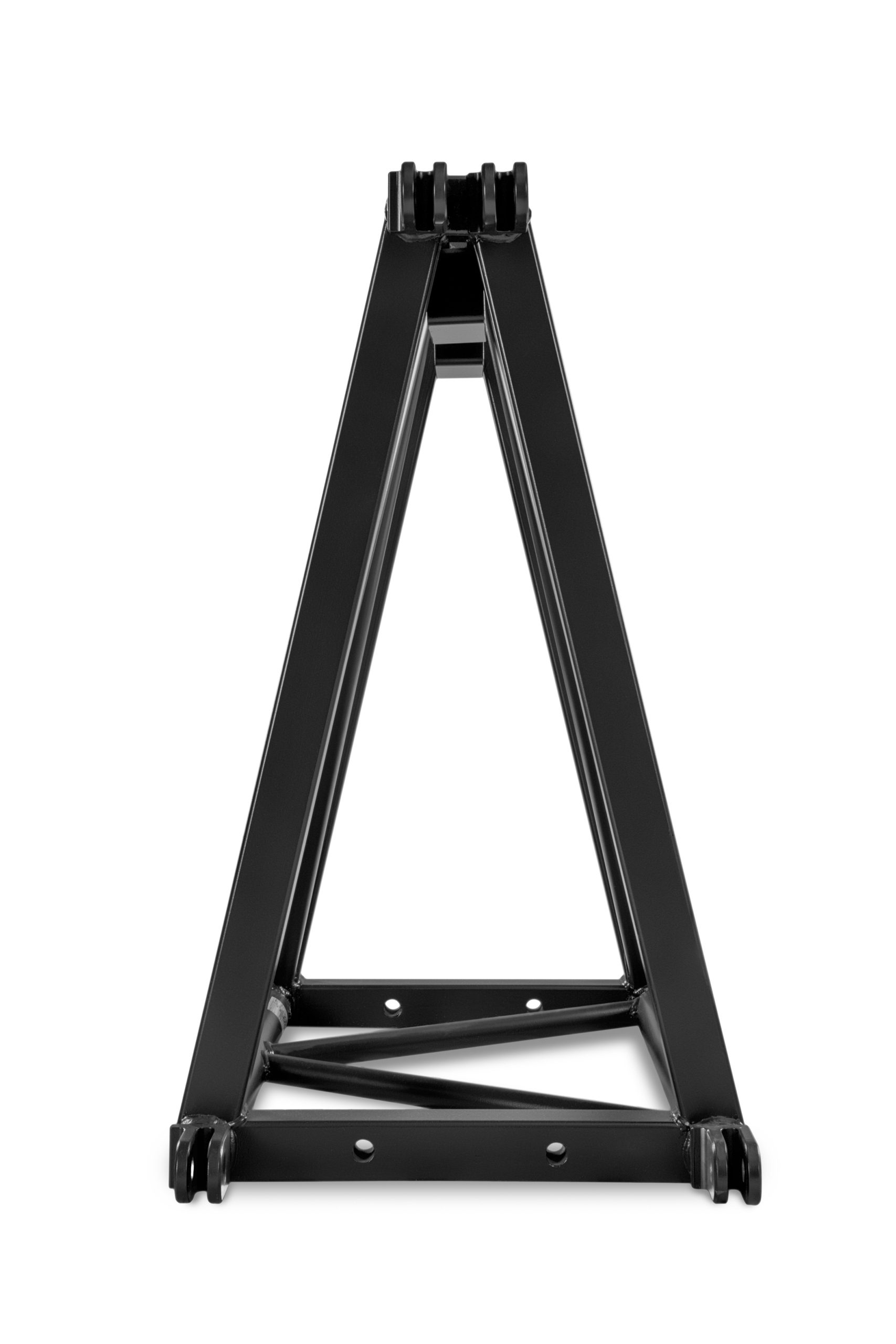

S-M1010 Trio Steel Truss - Imagen 3
S-M1010 Trio Steel Truss - Imagen 4

S-M1010 Trio Steel Truss

MILOS
> > > SKU: S-FTD

Potencia “extrema” en un FORMATO TRIO de 1010 x 580 mm

El truss de acero ultrarresistente MILOS 1010 Trio de 1010 x 580 mm está diseñado para enhebrar las diagonales del truss de acero rectangular 1450 como subportante. Esto lo convierte en el complemento perfecto de nuestra gama de trusses de acero.

Fabricada con aleaciones especiales de acero de alta resistencia, tiene 2,7 veces más resistencia a la flexión que las cerchas de aluminio de dimensiones similares y el doble de peso. Como todos los trusses de acero de MILOS, dispone de acopladores de doble horquilla, pasadores cincados y pintura negra mate muy resistente a los impactos.

  • Puede insertarse como cercha transversal en la cercha de acero S-M1450 de mayor tamaño
  • Uso de aceros de alta resistencia hechos a medida
  • Disposición de conectores sin orientación para facilitar su uso
  • Aumenta considerablemente la capacidad de carga cuando se utiliza en lugar de una cercha de aluminio de dimensiones similares
  • Relación peso/resistencia optimizada
  • Conectores con pasadores para aumentar la resistencia
  • Puntos de recogida integrados para carretillas elevadoras
  • Acabado en pintura industrial negra mate resistente a los impactos
  • Patrón de cinchas optimizado para facilitar el montaje de las cerchas transversales
  • Tirantes de extremo con orificios de 22 mm para conexión lateral
Video destacado
Prueba de carga MILOS STEEL TRUSS

    Consultar precios

    Descripción

    Descripción

    Potencia “extrema” en un FORMATO TRIO de 1010 x 580 mm

    El truss de acero ultrarresistente MILOS 1010 Trio de 1010 x 580 mm está diseñado para enhebrar las diagonales del truss de acero rectangular 1450 como subportante. Esto lo convierte en el complemento perfecto de nuestra gama de trusses de acero.

    Fabricada con aleaciones especiales de acero de alta resistencia, tiene 2,7 veces más resistencia a la flexión que las cerchas de aluminio de dimensiones similares y el doble de peso. Como todos los trusses de acero de MILOS, dispone de acopladores de doble horquilla, pasadores cincados y pintura negra mate muy resistente a los impactos.



    Beneficios clave

    • Puede insertarse como cercha transversal en la cercha de acero S-M1450 de mayor tamaño
    • Uso de aceros de alta resistencia hechos a medida
    • Disposición de conectores sin orientación para facilitar su uso
    • Aumenta considerablemente la capacidad de carga cuando se utiliza en lugar de una cercha de aluminio de dimensiones similares
    • Relación peso/resistencia optimizada
    • Conectores con pasadores para aumentar la resistencia
    • Puntos de recogida integrados para carretillas elevadoras
    • Acabado en pintura industrial negra mate resistente a los impactos
    • Patrón de cinchas optimizado para facilitar el montaje de las cerchas transversales
    • Tirantes de extremo con orificios de 22 mm para conexión lateral



    Code S-FTD
    Width 580 mm
    Height 1010 mm
    Main Tube 60.3 x 4 mm
    Braces 48.3 x 3 mm / 33.7 x 2.6 mm
    Span 45 m
    Self Weight 59 kg/m (for 3m piece)



    Standard lengths and weights available
    Lengths 1 m 2 m 2.5 m 3 m 4 m 5 m 6 m
    Weights 95.00 kg 140.90 kg 159.00 kg 176.70 kg 217.60 kg 258.30 kg 299.00 kg



    Loading chart
    Span 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m
    Point load 14407 kg 9342 kg 6731 kg 5101 kg 3962 kg 3104 kg 2421 kg 1854 kg
    Deflection 23 mm 52 mm 94 mm 150 mm 221 mm 308 mm 414 mm 540 mm
    Two point load 10805 kg 7007 kg 5048 kg 3826 kg 2972 kg 2328 kg 1815 kg 1391 kg
    Deflection 29 mm 66 mm 118 mm 184 mm 267 mm 366 mm 481 mm 613 mm
    Three point load 7204 kg 4671 kg 3366 kg 2551 kg 1981 kg 1552 kg 1210 kg 927 kg
    Deflection 27 mm 62 mm 110 mm 173 mm 252 mm 347 mm 459 mm 589 mm
    Four point load 5451 kg 3893 kg 2805 kg 2126 kg 1651 kg 1293 kg 1009 kg 773 kg
    Deflection 26 mm 65 mm 116 mm 182 mm 264 mm 362 mm 476 mm 608 mm
    Distributed load 2180 kg 1246 kg 673 kg 408 kg 264 kg 177 kg 121 kg 82 kg
    Deflection 22 mm 65 mm 115 mm 181 mm 262 mm 360 mm 474 mm 606 mm
