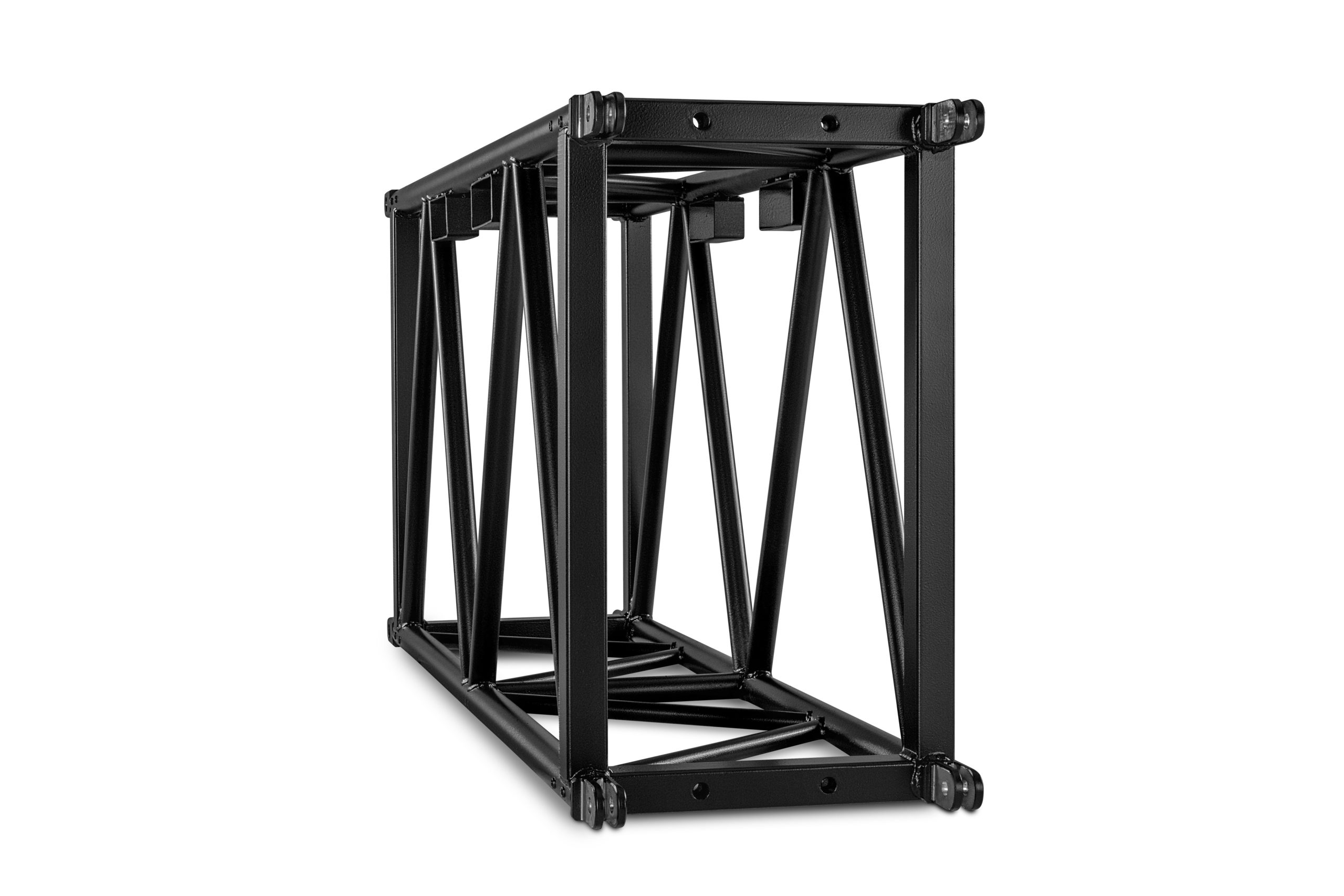

S-M1010 Rectangular Steel Truss

MILOS
> > > SKU: S-RTD

Truss rectangular de acero para tramos de gran resistencia

La sección de tramo de acero ultrarresistente MILOS 1010 Rectangular de 1010 x 580 mm está fabricada con aleaciones de acero especiales ultrarresistentes con una resistencia a la flexión 2,7 veces superior en comparación con las estructuras de aluminio.

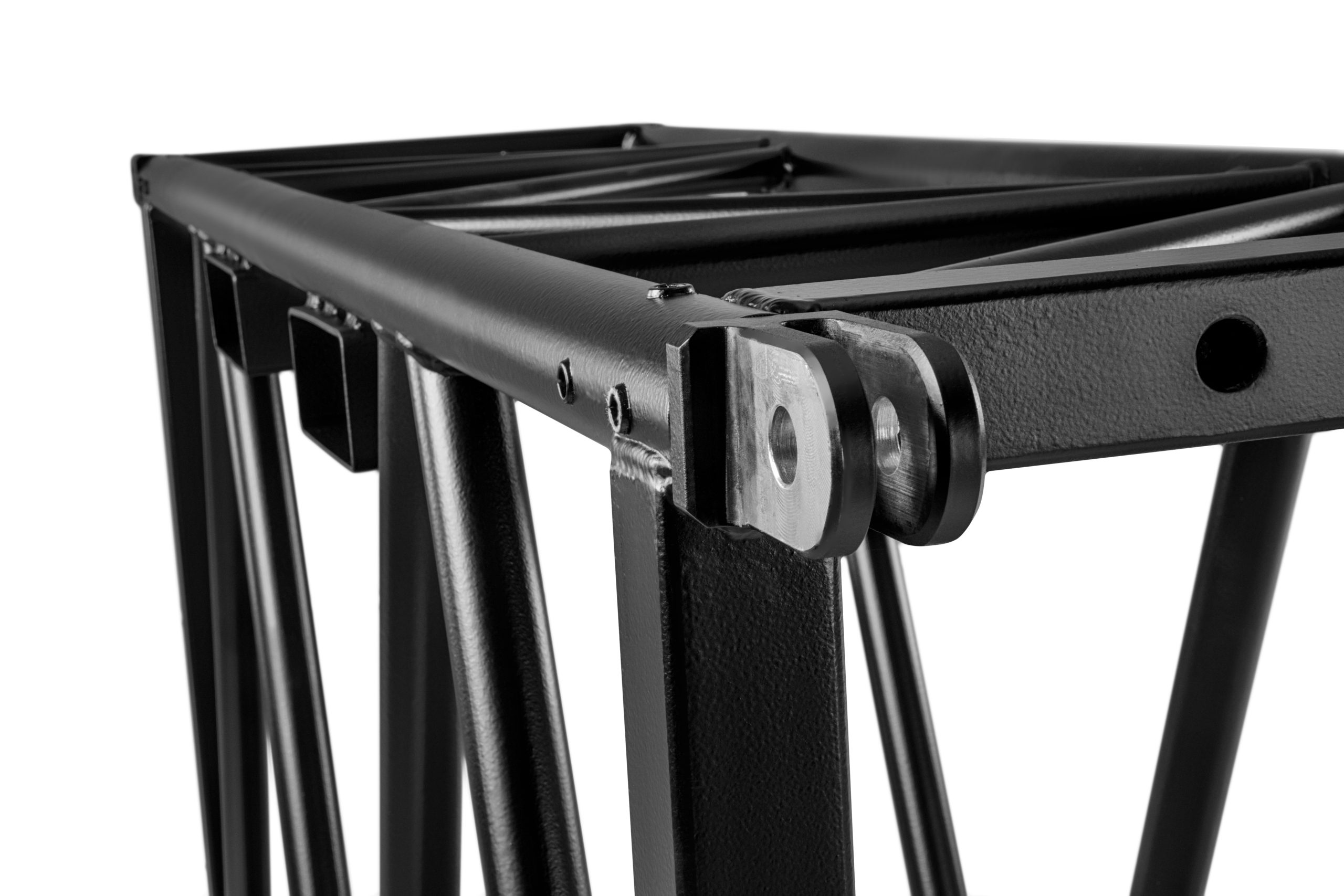

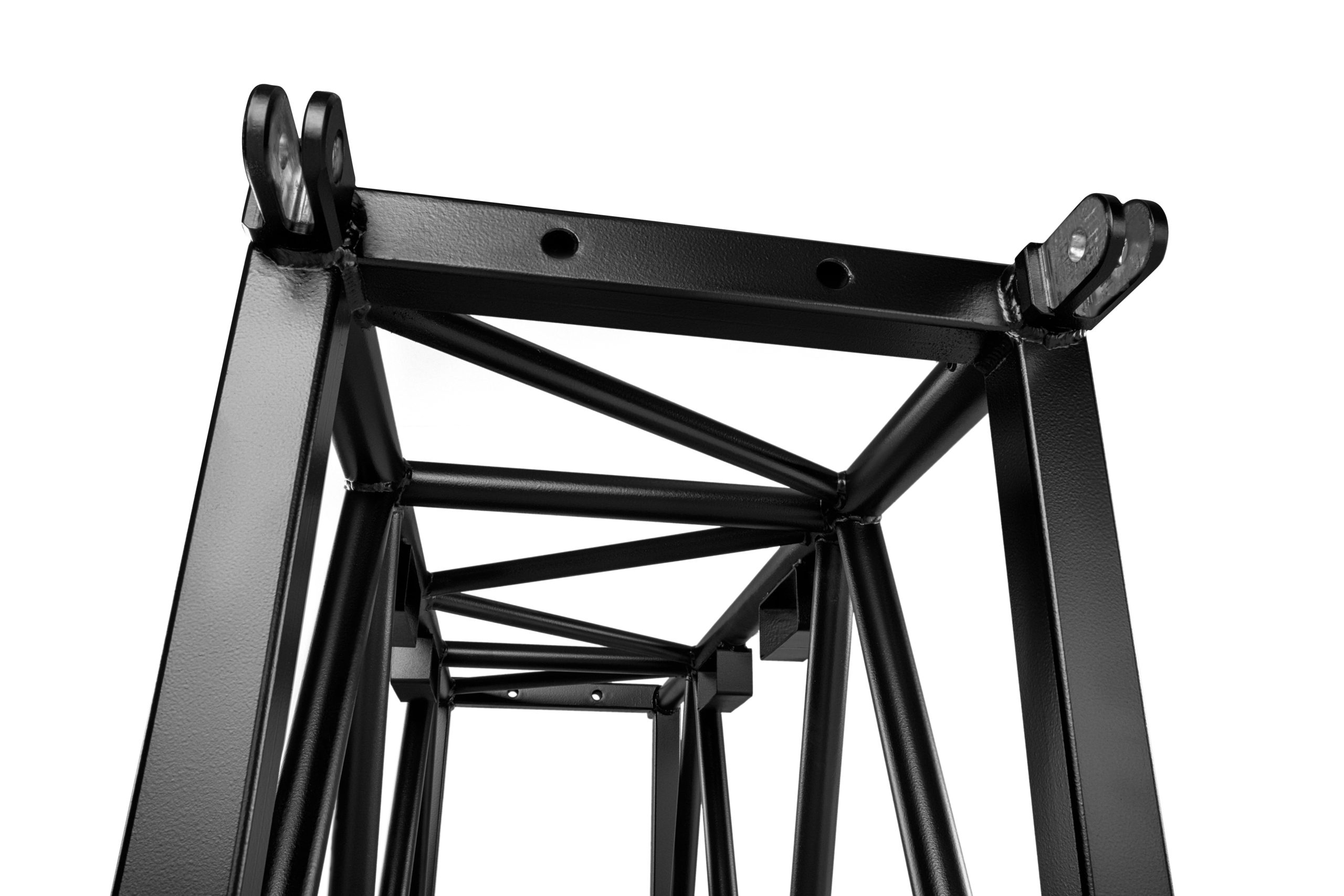

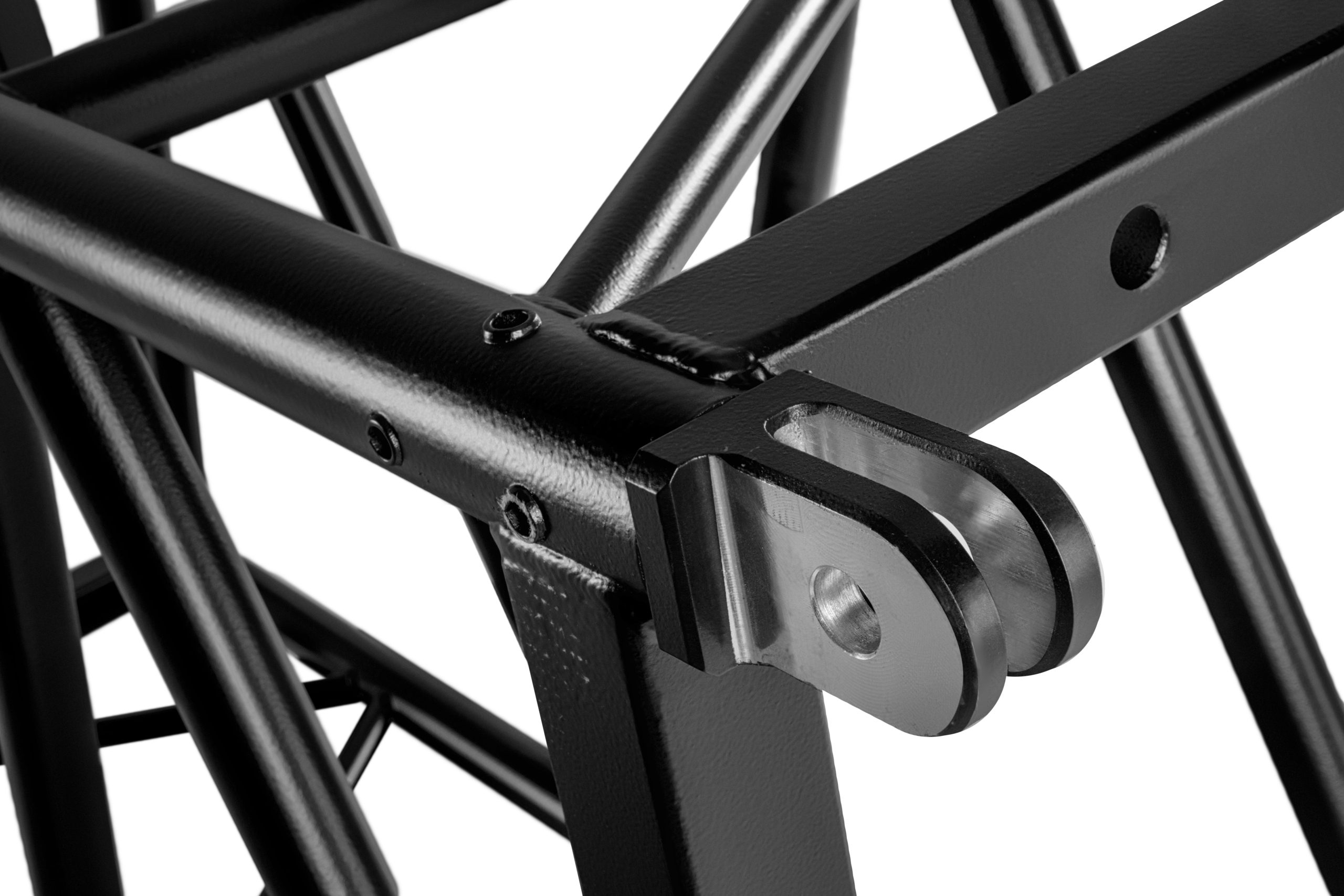

Dispone de puntos de conexión en los marcos de los extremos y tubos de compresión para eslingar los nudos relevantes de la estructura. Como todas las estructuras de acero de MILOS, dispone de acopladores de doble horquilla, pasadores cincados y pintura negra mate muy resistente a los impactos.

  • Uso de aceros de alta resistencia hechos a medida
  • Disposición de conectores sin orientación para facilitar su uso
  • Aumenta considerablemente la capacidad de carga cuando se utiliza en lugar de un armazón de aluminio de dimensiones similares
  • Relación peso/resistencia optimizada
  • Conectores con pasadores para aumentar la resistencia
  • Puntos de recogida integrados para carretillas elevadoras
  • Acabado en pintura industrial negra mate resistente a los impactos
  • Patrón de entramado optimizado para facilitar el montaje de las trusses transversales
  • Tirantes de extremo con orificios de 22 mm para conexión lateral
  • Kit de conexión suministrado con cada longitud de truss
Video destacado

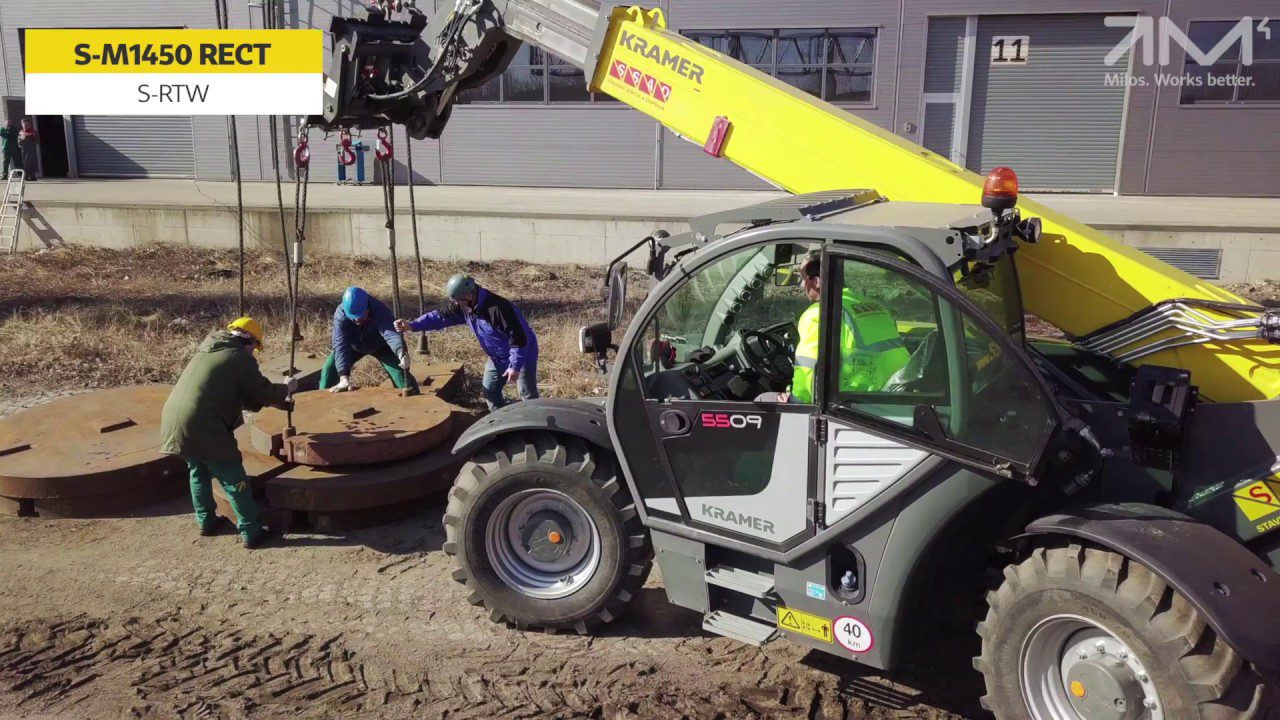

Prueba de carga MILOS STEEL TRUSS

    Consultar precios

    Descripción

    Descripción

    Truss rectangular de acero para tramos de gran resistencia La sección de tramo de acero ultrarresistente MILOS 1010 Rectangular de 1010 x 580 mm está fabricada con aleaciones de acero especiales ultrarresistentes con una resistencia a la flexión 2,7 veces superior en comparación con las estructuras de aluminio.

    Dispone de puntos de conexión en los marcos de los extremos y tubos de compresión para eslingar los nudos relevantes de la estructura.

    Como todas las estructuras de acero de MILOS, dispone de acopladores de doble horquilla, pasadores cincados y pintura negra mate muy resistente a los impactos. Llámenos o envíenos un correo electrónico hoy para obtener más información o para solicitar un presupuesto.





    Beneficios clave

    • Uso de aceros de alta resistencia hechos a medida
    • Disposición de conectores sin orientación para facilitar su uso
    • Aumenta considerablemente la capacidad de carga cuando se utiliza en lugar de un armazón de aluminio de dimensiones similares
    • Relación peso/resistencia optimizada
    • Conectores con pasadores para aumentar la resistencia
    • Puntos de recogida integrados para carretillas elevadoras
    • Acabado en pintura industrial negra mate resistente a los impactos
    • Patrón de entramado optimizado para facilitar el montaje de las trusses transversales
    • Tirantes de extremo con orificios de 22 mm para conexión lateral
    • Kit de conexión suministrado con cada longitud de truss



    Code S-RTD
    Width 580 mm
    Height 1010 mm
    Main Tube 60.3 x 4 mm
    Braces 48.3 x 3 mm / 33.7 x 2.6 mm
    Span 45 m
    Self Weight 65 kg/m (for 3m piece)



    Standard lengths and weights available
    Lengths 1 m 2 m 2.5 m 3 m 4 m 5 m 6 m
    Weights 106.40 kg 150.70 kg 172.90 kg 195.00 kg 239.30 kg 284.00 kg 328.70 kg



    Loading chart
    Span 10 m 15 m 20 m 25 m 30 m 35 m 40 m 45 m
    Point load 14407 kg 9342 kg 6731 kg 5101 kg 3962 kg 3104 kg 2421 kg 1854 kg
    Deflection 23 mm 52 mm 94 mm 150 mm 221 mm 308 mm 414 mm 540 mm
    Two point load 10805 kg 7007 kg 5048 kg 3826 kg 2972 kg 2328 kg 1815 kg 1391 kg
    Deflection 29 mm 66 mm 118 mm 184 mm 267 mm 366 mm 481 mm 613 mm
    Three point load 7204 kg 4671 kg 3366 kg 2551 kg 1981 kg 1552 kg 1210 kg 927 kg
    Deflection 27 mm 62 mm 110 mm 173 mm 252 mm 347 mm 459 mm 589 mm
    Four point load 5649 kg 3893 kg 2805 kg 2126 kg 1651 kg 1293 kg 1009 kg 773 kg
    Deflection 27 mm 65 mm 116 mm 182 mm 264 mm 362 mm 476 mm 608 mm
    Distributed load 2260 kg 1246 kg 673 kg 408 kg 264 kg 177 kg 121 kg 82 kg
    Deflection 23 mm 65 mm 115 mm 181 mm 262 mm 360 mm 474 mm 606 mm
