H40Q

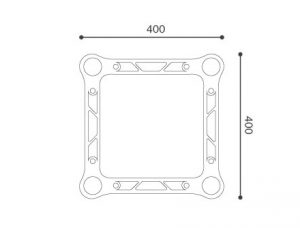

Truss cuadrado resistente con lado de 40 cm

Trusss cuadrado de alta resistencia con lados de 40 cm de largo, construido con placa terminal de aluminio fundido. La serie cuadrada H40 se fabrica exclusivamente en la versión resistente a la torsión y con un perfil de aluminio más grueso en comparación con el S40Q. Garantiza mayores cargas aplicables y una mejora significativa de la resistencia a la torsión, especialmente en tramos verticales. Suele aplicarse sobre soportes de suelo, sistemas de elevación y soportes de sistemas de cubierta. También es adecuado para crear estructuras de cruce de zonas de trabajo de grandes luces. Es compatible con S40Q.

    Consultar precios

    También te recomendamos…

    Descripción

    Truss cuadrado resistente con lado de 40 cm

    Trusss cuadrado de alta resistencia con lados de 40 cm de largo, construido con placa terminal de aluminio fundido. La serie cuadrada H40 se fabrica exclusivamente en la versión resistente a la torsión y con un perfil de aluminio más grueso en comparación con el S40Q. Garantiza mayores cargas aplicables y una mejora significativa de la resistencia a la torsión, especialmente en tramos verticales. Suele aplicarse sobre soportes de suelo, sistemas de elevación y soportes de sistemas de cubierta. También es adecuado para crear estructuras de cruce de zonas de trabajo de grandes luces. Es compatible con S40Q.



    Características técnicas

    Serie – Serie H40Q
    Aleación de aluminio – Aleación de aluminio EN AW 6082 T6
    Tubos principales – Tubos principales 50x3mm
    Diagonales – Tirantes 25x2mm
    Placa final Fundición de aluminio – Fundición de aluminio



    Tabla resumen de cargas máximas

    Luz (m) Carga puntual (kg) Carga de dos puntos (kg) Carga de tres puntos (kg) Carga de cuatro puntos (kg) Carga distribuida uniformemente (kg)
    4 1305 1759 1759 1891 3375
    6 935 1298 1298 1406 2223
    8 727 1025 1025 1117 1639
    10 593 846 846 925 1282
    12 500 719 719 788 1038
    14 430 624 624 685 860

    Lista y peso de los principales artículos H40Q

    Código – Código Descripción – Descripción Peso – Peso (kg)
    H40Q-010 Truss cuadrado L. 10 cm

    Truss cuadrado L. 10cm
    4.27
    H40Q-020 Truss cuadrado L. 20 cm

    Truss cuadrado L. 20 cm
    4.75
    H40Q-025 Truss cuadrado L. 25 cm

    Truss cuadrado L. 25 cm
    5.00
    H40Q-050 Truss cuadrado L. 50 cm

    Truss cuadrado L. 50 cm
    6.67
    H40Q-100 Truss cuadrado L. 100 cm

    Truss cuadrado L. 100 cm
    10.43
    H40Q-150 Truss cuadrado L. 150 cm

    Truss cuadrado L. 150 cm
    13:45
    H40Q-200 Truss cuadrado L. 200 cm

    Truss cuadrado L. 200 cm
    17:11
    H40Q-250 Truss cuadrado L. 250 cm

    Truss cuadrado L. 250 cm
    20,76
    H40Q-300 Truss cuadrado L. 300 cm

    Truss cuadrado L. 300 cm
    23:41
    H40Q-350 Truss cuadrado L. 350 cm

    Truss cuadrado L. 350 cm
    26,79
    H40Q-400 Truss cuadrado L. 400 cm

    Truss cuadrado L. 400 cm
    30.44

    Códigos Descripción Peso (kg)
    H40Q-A2-L060 Esquina bidireccional de 60° 11,97
    H40Q-A2-L090 Esquina de 90° de 2 vías 9.16
    H40Q-A2-L120 Esquina bidireccional de 120° 9.14
    H40Q-A2-L135 Esquina bidireccional de 135° 9.06
    H40Q-A3-L Esquina de 90° de 3 vías 12,87
    H40Q-A3-T Esquina en T de 90° de 3 vías 12,96
    H40Q-A4-T Esquina en T de 90° de 4 vías 13:50
    H40Q-A4-X elemento transversal de 4 vías 17:45
    H40Q-A5-X elemento transversal de 5 vías 19.13
    H40Q-A6-X elemento transversal de 6 vías 24.17
    QBOX-40HQ Esquina de caja de 6 vías 10.70
    QBOX-KRQ Conjunto de conexión rápida QBOX 0,85
    KB-Q Juego de conexión por perno 0,45
    KR-Q Conjunto de conexión rápida 0,95
