Truss triangular de alta resistencia de 29 cm de lado

Truss triangular Heavy Duty de lados de 29 cm de longitud, construido con placa terminal en aluminio fundido, para cargas pesadas distribuidas y concentradas. El truss triangular consigue el mejor resultado estético y la mayor ligereza visual en estructuras medianas y pequeñas. Gracias a la posibilidad de construcción con vértice interno o externo, permite la aplicación fácil y absolutamente agradable de gráficas y marquesinas, fondos o pantallas de proyección. Es muy apreciado en instalaciones fijas o en la suspensión de vigas individuales, rectas o curvas. La serie incluye una amplia gama de módulos de esquina, de dos a seis vías, con vértice interno o externo como alternativa a la configuración tradicional. El truss H29T es compatible con la serie estándar S29T.

    Consultar precios

    También te recomendamos…

    Descripción

    Truss triangular de alta resistencia de 29 cm de lado

    Truss triangular Heavy Duty de lados de 29 cm de longitud, construido con placa terminal en aluminio fundido, para cargas pesadas distribuidas y concentradas. El truss triangular consigue el mejor resultado estético y la mayor ligereza visual en estructuras medianas y pequeñas. Gracias a la posibilidad de construcción con vértice interno o externo, permite la aplicación fácil y absolutamente agradable de gráficas y marquesinas, fondos o pantallas de proyección. Es muy apreciado en instalaciones fijas o en la suspensión de vigas individuales, rectas o curvas. La serie incluye una amplia gama de módulos de esquina, de dos a seis vías, con vértice interno o externo como alternativa a la configuración tradicional. El truss H29T es compatible con la serie estándar S29T.



    Características técnicas

    Serie – Serie H29T
    Lega alluminio – Aleación de aluminio EN AW 6082 T6
    Tubos principales – Tubos principales 50×3 mm
    Diagonali – Tirantes 20×2 mm

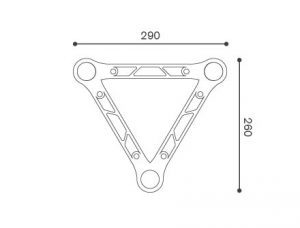

    Placa terminal – Placa terminal Fusione Alluminio – Fundición de aluminio



    Tabla resumen de cargas máximas

    Durar Carga puntual Carga de dos puntos Carga de tres puntos Carga de cuatro puntos Carga distribuida uniformemente
    metro kilogramo kilogramo kilogramo kilogramo kilogramo
    4 628 942 942 1046 1.255
    6 411 616 616 685 822
    8 300 451 451 501 601
    10 232 348 348 387 464
    12 185 278 278 309 370

    Lista y peso de los principales elementos del H29T

    Codice – Código Descripción – Description Peso – Peso (kg)
    H29T-010,5 Traliccio triangolare L. 10,5 cm

    Truss triangular L. 10,5 cm
    2,18
    H29T-021 Traliccio triangolare L. 21 cm

    Truss triangular L. 21 cm
    2,56
    H29T-025 Traliccio triangolare L. 25 cm

    Truss triangular L. 25 cm
    2,70
    H29T-050 Traliccio triangolare L. 50 cm

    Truss triangular L. 50 cm
    4,00
    H29T-100 Traliccio triangolare L. 100 cm

    Truss triangular L. 100 cm
    6,34
    H29T-150 Traliccio triangolare L. 150 cm

    Truss triangular L. 150 cm
    8,63
    H29T-200 Traliccio triangolare L. 200 cm

    Truss triangular L. 200 cm
    10,90
    H29T-250 Traliccio triangolare L. 250 cm

    Truss triangular L. 250 cm
    13,19
    H29T-300 Traliccio triangolare L. 300 cm

    Truss triangular L. 300 cm
    15,50
    H29T-350 Traliccio triangolare L. 350 cm

    Truss triangular L. 350 cm
    17,76
    H29T-400 Traliccio triangolare L. 400 cm

    Truss triangular L. 400 cm
    20,2

    Codice – Código Descripción – Description Peso – Peso (kg)
    H29T-A2-L060 Angolo due vie 60°

    2 vías Esquina 60°
    12,00
    H29T-A2-L090 Angolo due vie 90°

    2 vías Esquina 90°
    5,10
    H29T-A2-L120 Angolo due vie 120°

    2 vías Esquina 120°
    5,52
    H29T-A2-L135 Angolo due vie 135°

    2 vías Esquina 135°
    5,70
    H29T-A3-L Angolo 3 vías “L” 90°

    3 vías Esquina 90°
    6,55
    H29T-A3-T Raccordo 3 vie “T”

    Esquina en T de 90° de 3 vías
    5,96
    H29T-A4-T Raccordo 4 vie “T”

    4 vías Esquina en T de 90°
    8,50
    H29T-A4-X

    Elemento cruzado de 4 vías
    Raccordo 4 vie “X”
    6,89
    H29T-A5-X

    Elemento cruzado de 5 vías
    Raccordo 5 vie “X”
    9,34
    H29T-A6-X

    Elemento cruzado de 6 vías
    Raccordo 6 vie “X”
    10,14
    KB-T Set innesto a bulloni

    Conjunto de conexión de pernos
    0,30
    KR-T Set innesto rapido

    Set de conexión rápida
    0,75
