H29Q

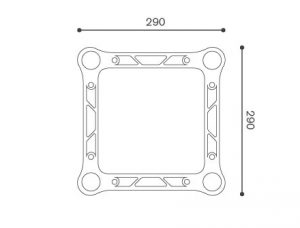

truss cuadrado de alta resistencia con lado de 29 cm

Truss Heavy Duty de sección cuadrada de 29 cm de lado, fabricada con placa terminal en aluminio fundido. La serie Heavy Duty de sección cuadrada de 29 cm combina las ventajas de la serie S29Q con una mayor resistencia y prestaciones, gracias al uso de un tipo de construcción diferente y de perfiles de mayor espesor. Manteniendo la compacidad de la serie S29Q, la truss Heavy Duty garantiza un mejor comportamiento bajo carga distribuida y concentrada. La truss se fabrica exclusivamente en la versión antitorsión y, por tanto, también es adecuada para aplicaciones en tramos verticales.

    Consultar precios

    También te recomendamos…

    Descripción

    truss cuadrado de alta resistencia con lado de 29 cm

    Truss Heavy Duty de sección cuadrada de 29 cm de lado, fabricada con placa terminal en aluminio fundido. La serie Heavy Duty de sección cuadrada de 29 cm combina las ventajas de la serie S29Q con una mayor resistencia y prestaciones, gracias al uso de un tipo de construcción diferente y de perfiles de mayor espesor. Manteniendo la compacidad de la serie S29Q, la truss Heavy Duty garantiza un mejor comportamiento bajo carga distribuida y concentrada. La truss se fabrica exclusivamente en la versión antitorsión y, por tanto, también es adecuada para aplicaciones en tramos verticales.



    Características técnicas

    Serie – Serie H29Q
    Lega alluminio – Aleación de aluminio EN AW 6082 T6
    Tubos principales – Tubos principales 50×3 mm
    Diagonali – Tirantes 20×2 mm
    Placa terminal – Placa terminal Fusione alluminio – Fundición de aluminio



    Tabla resumen de cargas máximas

    Distancia (m) Carga puntual (kg) Carga de dos puntos (kg) Carga de tres puntos (kg) Carga de cuatro puntos (kg) Carga distribuida uniformemente (kg)
    4 1.276 1.799 1.799 1.960 2.916
    6 886 1.273 1.273 1.395 1.923
    8 678 984 984 1.081 1.420
    10 549 801 801 882 1.113
    12 452 675 675 744 905
    14 376 564 564 627 752

    Lista y peso de los principales elementos del H29Q

    Codice – Código Descripción – Description Peso – Peso (kg)
    H29Q-010,5 Traliccio quadrato L. 10,5 cm

    Truss cuadrado L. 10,5 cm
    3,00
    H29Q-021 Traliccio quadrato L. 21 cm

    Truss cuadrado L. 21 cm
    3,51
    H29Q-025 Traliccio quadrato L. 25 cm

    Truss cuadrado L. 25 cm
    3,70
    H29Q-050 Traliccio quadrato L. 50 cm

    Truss cuadrado L. 50 cm
    5,50
    H29Q-100 Traliccio quadrato L. 100 cm

    Truss cuadrado L. 100 cm
    8,60
    H29Q-150 Traliccio quadrato L. 150 cm

    Truss cuadrado L. 150 cm
    11,67
    H29Q-200 Traliccio quadrato L. 200 cm

    Truss cuadrado L. 200 cm
    14,74
    H29Q-250 Traliccio quadrato L. 250 cm

    Truss cuadrado L. 250 cm
    17,81
    H29Q-300 Traliccio quadrato L. 300 cm

    Truss cuadrado L. 300 cm
    20,88
    H29Q-350 Traliccio quadrato L. 350 cm

    Truss cuadrado L. 350 cm
    23,94
    H29Q-400 Traliccio quadrato L. 400 cm

    Truss cuadrado L. 400 cm
    27,00

    Codice – Código Descripción – Description Peso – Peso (kg)
    H29Q-A2-L060 Angolo due vie 60°

    2 vías Esquina 60°
    11,51
    H29Q-A2-L090 Angolo due vie 90°

    2 vías Esquina 90°
    6,75
    H29Q-A2-L135 Angolo due vie 135°

    2 vías Esquina 135°
    7,60
    H29Q-A3-L Angolo 3 vías “L” 90°

    3 vías Esquina 90°
    9,00
    H29Q-A3-T Raccordo 3 vie “T”

    Esquina en T de 90° de 3 vías
    7,86
    H29Q-A4-T Raccordo 4 vie “T”

    4 vías Esquina en T de 90°
    9,80
    H29Q-A4-X

    Elemento cruzado de 4 vías
    Raccordo 4 vie “X”
    8,73
    H29Q-A5-X

    Elemento cruzado de 5 vías
    Raccordo 5 vie “X”
    11,40
    H29Q-A6-X Raccordo 6 vie “X”
    6-way cross element
    12,79
    QBOX-29HQ Qbox raccordo a 6 vie
    6 ways box corner
    6,96
    QBOX-KRQ Set innesto rapido per Qbox
    QBOX fast connection set
    0,85
    KB-Q Set innesto a bulloni
    Bolt connection set
    0,45
    KR-Q Set innesto rapido
    Fast connection set
    0,95
