truss cuadrado estándar de 29 cm de lado

La gama de trusses cónicas Alumaster es una respuesta completa y flexible a las necesidades del mercado de exportación.
La gama incluye trusses de 50×2 mm de cordón principal en versión estándar y la versión Heavy Duty con secciones planas, triangulares y cuadradas de 29 cm.
Esto representa la solución ideal para cada aplicación, independientemente de la complejidad de cada configuración.
También están diseñadas para ser interconectables con las marcas europeas existentes disponibles en el mercado, ofreciendo la flexibilidad de integrarse con otros sistemas de soporte estándar.
Todas las trusses están fabricadas en aleación de aluminio de alta calidad, son resistentes y ligeras y cumplen con las más estrictas normas de seguridad aplicables.

    Consultar precios

    También te recomendamos…

    Descripción

    truss cuadrado estándar de 29 cm de lado

    La gama de trusses cónicas Alumaster es una respuesta completa y flexible a las necesidades del mercado de exportación.
    La gama incluye trusses de 50×2 mm de cordón principal en versión estándar y la versión Heavy Duty con secciones planas, triangulares y cuadradas de 29 cm.
    Esto representa la solución ideal para cada aplicación, independientemente de la complejidad de cada configuración.
    También están diseñadas para ser interconectables con las marcas europeas existentes disponibles en el mercado, ofreciendo la flexibilidad de integrarse con otros sistemas de soporte estándar.
    Todas las trusses están fabricadas en aleación de aluminio de alta calidad, son resistentes y ligeras y cumplen con las más estrictas normas de seguridad aplicables.



    Características técnicas

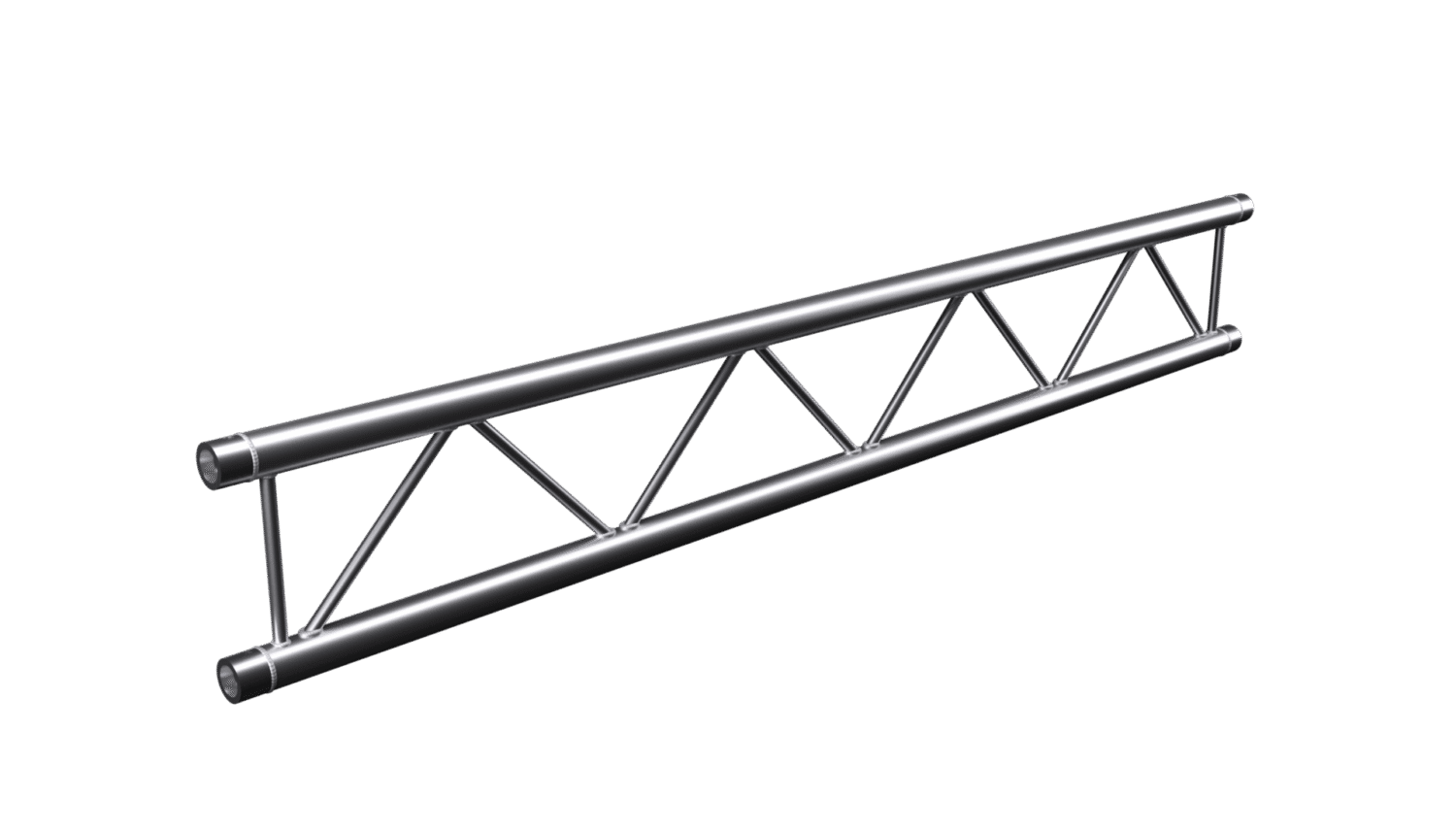

    Serie – Serie BS29F
    Lega alluminio – Aleación de aluminio EN AW 6082 T6
    Tubos principales – Tubos principales 50×2 mm
    Diagonali – Tirantes 16×2 mm
    Sistema de conexión – Sistema de acoplamiento Espiga cónica de aluminio – Conectores cónicos de aluminio



    Tabla resumen de cargas máximas

    Campaña Caricatura central Carico uniformemente distribuito
    metro Kilogramos/metro Fuerza total mm Kilogramos/metro Fuerza total mm
    1 979,7 979,7 1 979,7 1959,4 2
    2 345 345 1 345 345 1
    3 203 203 2 135 405 3
    4 128 128 3 64 256 4
    5 67 67 3 27 108 4
    6 36 36 3 12 48 4

    Lista y peso de los principales artículos BS29F

    Codice – Código Descripción Descripción Peso – Peso (kg)
    BS29F-050 Traliccio piatto a boccola L. 50 cm

    Escalera armazón cónico L. 50 cm
    3,60
    BS29F-100 Traliccio piatto a boccola L. 100 cm

    Escalera armazón cónico L. 100 cm
    5,76
    BS29F-150 Traliccio piatto a boccola L. 150 cm

    Escalera armazón cónico L. 150 cm
    7,82
    BS29F-200 Traliccio piatto a boccola L. 200 cm

    Escalera armazón cónico L. 200 cm
    10,17
    BS29F-250 Traliccio piatto a boccola L. 250 cm

    Escalera armazón cónico L. 250 cm
    12,22
    BS29F-300 Traliccio piatto a boccola L. 300 cm

    Escalera armazón cónico L. 300 cm
    14,31
    BS29F-350 Traliccio piatto a boccola L. 350 cm

    Escalera armazón cónico L. 350 cm
    16,44
    BS29F-400 Traliccio piatto a boccola L. 400 cm

    Escalera armazón cónico L. 400 cm
    18,63

    Codice – Código Descripción – Description Peso – Peso (kg)
    BS29F-A2-L060 Angolo due vie 60°

    2 vías Esquina 60°
    1,40
    BS29F-A2-L090 Angolo due vie 90°

    2 vías Esquina 90°
    1,30
    BS29F-A2-L135 Angolo due vie 135°

    2 vías Esquina 135°
    1,30
    BS29F-A3-L Angolo 3 vías “L” 90°

    3 vías Esquina 90°
    1,75
    BS29F-A3-T Raccordo 3 vie “T”

    Esquina en T de 90° de 3 vías
    1,55
    BS29F-A4-T Raccordo 4 vie “T”

    4 vías Esquina en T de 90°
    2,00
    BS29F-A4-X

    Elemento cruzado de 4 vías
    Raccordo 4 vie “X”
    2,20
    BS29F-A5-X

    Elemento cruzado de 5 vías
    Raccordo 5 vie “X”
    2,45
    BS29F-A6-X

    Elemento cruzado de 6 vías
    Raccordo 6 vie “X”
    3,60
    Caja Q-29F Qbox racor 4 vias

    Módulo plano QBOX 4 vias
    1,60
    Caja Q-BKRF Conjunto de conexión rápida para Qbox

    Conjunto de conexión rápida QBOX
    0,45
    BKR-F Set innesto rapido

    Set de conexión rápida
    0,48
