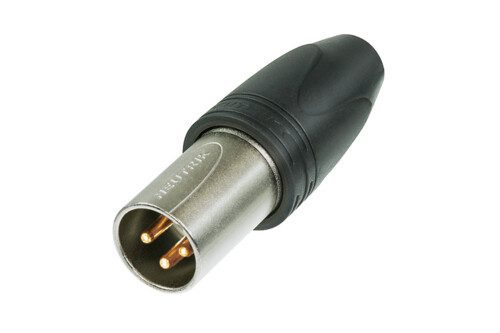

Conector de cable XLR de 3 polos de servicio pesado para uso al aire libre.

  • Sellado de entrada de agua y polvo según IP67 en combinación con conector de cable HD NC3FXX-HD*
  • La cubierta de sellado de goma protege contra la entrada de agua y golpes mecánicos
  • Contactos dorados

    Consultar precios

    También te recomendamos…

    Descripción

    Conector de cable XLR de 3 polos de servicio pesado para uso al aire libre.

    • Sellado de entrada de agua y polvo según IP67 en combinación con conector de cable HD NC3FXX-HD*
    • La cubierta de sellado de goma protege contra la entrada de agua y golpes mecánicos
    • Contactos dorados



    Especificaciones

    Especificaciones técnicas

    Product
    Title NC3MXX-HD-D
    Connection Type XLR
    Gender male
    Electrical
    Capacitance between contacts ≤ 4 pF
    Contact resistance ≤ 3 mΩ
    Dielectric strength 1,5 kVdc
    Insulation resistance > 10 GΩ (initial)
    Rated current per contact 16 A
    Rated voltage < 50 V
    Mechanical
    Cable O.D. 6.0 – 8.0 mm
    Insertion force ≤ 20 N
    Withdrawal force ≤ 20 N
    Lifetime > 1000 mating cycles
    Wiresize max. 2.5 mm²
    Wiresize max. 14 AWG
    Wiring Solder contacts
    Locking device Latch lock
    Material
    Boot Polyurethan
    Contact plating 0.2 µm Au hard alloy over 2 µm Ni
    Contacts Brass (CuZn39Pb3)
    Insert Polyamide (PA66)
    Locking element Zinc diecast (ZnAl4Cu1) / Ck 67 (spring)
    Shell Zinc diecast (ZnAl4Cu1)
    Shell plating Black chromium
    Strain relief Polyacetal (POM)
    Sealing jacket EPDM
    Environmental
    Flammability UL 94 V-0
    Standard compliance IEC 61076-2-103
    Solderability Complies with IEC 68-2-20
    Temperature range -30 °C to +80 °C
