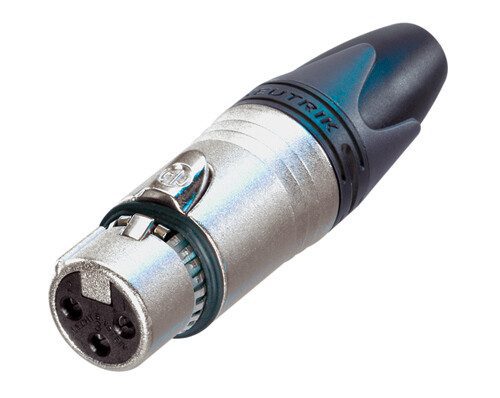

Conector de cable EMC-XLR hembra de 3 polos
La serie EMC-XLR es una versión específicamente diseñada de la serie XX para proporcionar una detección de RF mejorada para aplicaciones críticas en el rendimiento en vivo y la grabación donde hay problemas particulares con la transmisión de radio o los teléfonos móviles. El diseño garantiza una conexión continua del escudo RF desde el cable hasta la carcasa del conector del chasis a través de un condensador circular alrededor del escudo del cable. Los condensadores circulares actúan como filtro de paso alto con una frecuencia de corte de alrededor de 10 MHz.
Una cuenta de ferrita de supresión de EMI con 24 ohmios a 1 MHz entre el pin 1 y la pantalla del cable proporciona un filtro de paso bajo para mejorar el rechazo de RF.

  • Conector de cable XLR macho y hembra de 3 polos con blindaje capacitivo integrado a la conexión de la carcasa
  • El condensador circular alrededor del blindaje del cable permite la conexión del blindaje de baja inductividad a la carcasa del conector
  • Conector hembra con resorte de conexión a tierra circunferencial que brinda una conexión precisa a la carcasa de acoplamiento
  • Blindaje del cable: la conexión del pin 1 incluye un cordón de supresión de EMI para bloquear las frecuencias altas
  • Evite los bucles de conexión a tierra ya que no hay Conexión a tierra del blindaje LF
  • Carcasa fundida de zinc resistente, duradera y duradera
  • Sistema de alivio de tensión tipo mandril para una sujeción segura de los cables
  • Botín con prensaestopas de goma brinda una alta protección contra los esfuerzos de flexión



    Consultar precios

    También te recomendamos…

    Descripción

    Conector de cable EMC-XLR hembra de 3 polos
    La serie EMC-XLR es una versión específicamente diseñada de la serie XX para proporcionar una detección de RF mejorada para aplicaciones críticas en el rendimiento en vivo y la grabación donde hay problemas particulares con la transmisión de radio o los teléfonos móviles. El diseño garantiza una conexión continua del escudo RF desde el cable hasta la carcasa del conector del chasis a través de un condensador circular alrededor del escudo del cable. Los condensadores circulares actúan como filtro de paso alto con una frecuencia de corte de alrededor de 10 MHz.
    Una cuenta de ferrita de supresión de EMI con 24 ohmios a 1 MHz entre el pin 1 y la pantalla del cable proporciona un filtro de paso bajo para mejorar el rechazo de RF.

    • Conector de cable XLR macho y hembra de 3 polos con blindaje capacitivo integrado a la conexión de la carcasa
    • El condensador circular alrededor del blindaje del cable permite la conexión del blindaje de baja inductividad a la carcasa del conector
    • Conector hembra con resorte de conexión a tierra circunferencial que brinda una conexión precisa a la carcasa de acoplamiento
    • Blindaje del cable: la conexión del pin 1 incluye un cordón de supresión de EMI para bloquear las frecuencias altas
    • Evite los bucles de conexión a tierra ya que no hay Conexión a tierra del blindaje LF
    • Carcasa fundida de zinc resistente, duradera y duradera
    • Sistema de alivio de tensión tipo mandril para una sujeción segura de los cables
    • Botín con prensaestopas de goma brinda una alta protección contra los esfuerzos de flexión





    Especificaciones

    Especificaciones técnicas

    Product
    Title NC3FXX-EMC
    Connection Type XLR
    Gender female
    Electrical
    Capacitance between contacts ≤ 4 pF
    Contact resistance ≤ 3 mΩ
    Dielectric strength 1,5 kVdc
    Insulation resistance > 10 GΩ (initial)
    Rated current per contact 5 A
    Rated voltage < 50 V
    Mechanical
    Cable O.D. 3.5 – 8.0 mm
    Insertion force < 50 N
    Withdrawal force < 20 N
    Lifetime > 1000 mating cycles
    Wiresize max. 0.75 mm²
    Wiresize max. 20 AWG
    Wiring Solder contacts
    Locking device Latch lock
    Material
    Boot Polyurethan
    Contact plating 0.2 µm Au hard alloy over 2 µm Ni
    Contacts Bronze (CuSn8)
    Insert Polyamide (PA 6.6 30 % GR)
    Locking element Zinc diecast (ZnAl4Cu1) / Ck 67 (spring)
    Shell Zinc diecast (ZnAl4Cu1)
    Shell plating Nickel
    Strain relief Polyacetal (POM)
    Circumferential ground spring Bronze (CuSn6), Ni plated
    Environmental
    Flammability UL 94 HB
    Standard compliance IEC 61076-2-103
    Protection class IP 40
    Solderability Complies with IEC 68-2-20
    Temperature range -30 °C to +80 °C



  • Technical datasheet
