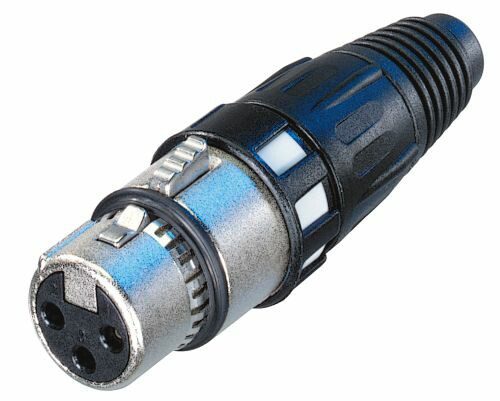

Conector de cable hembra de 3 polos, protegidos por RF, contactos de oro
Cable O.D.: 5.4 – 6.2 mm
Escudo de tamaño de enjuague: 6.5 mm (hex)
La serie de conector de cable XCC XLR con contacto con escudo circunferencial proporciona una excelente protección de RF para transmitir las señales de audio digitales más eficientes y confiables. Este XLR presenta un resorte de tierra coaxial y una férula de engarzamiento hexagonal coaxial en la entrada del cable para una transición adecuada y confiable del escudo a la carcasa.

  • Conector de cable de 3 polos con un contacto blindado circunferencial para una mejor protección EMI
  • Anillo de codificación XCCR para indicar señales AES digitales incluidas
  • Carcasa resistente de zinc fundido a presión, de larga duración y Duradero
  • Sistema de alivio de tensión tipo mandril para una sujeción segura de los cables
  • La funda con prensaestopas de goma proporciona una alta protección contra las tensiones de flexión

    Consultar precios

    También te recomendamos…

    Descripción

    Conector de cable hembra de 3 polos, protegidos por RF, contactos de oro
    Cable O.D.: 5.4 – 6.2 mm
    Escudo de tamaño de enjuague: 6.5 mm (hex)
    La serie de conector de cable XCC XLR con contacto con escudo circunferencial proporciona una excelente protección de RF para transmitir las señales de audio digitales más eficientes y confiables. Este XLR presenta un resorte de tierra coaxial y una férula de engarzamiento hexagonal coaxial en la entrada del cable para una transición adecuada y confiable del escudo a la carcasa.

    • Conector de cable de 3 polos con un contacto blindado circunferencial para una mejor protección EMI
    • Anillo de codificación XCCR para indicar señales AES digitales incluidas
    • Carcasa resistente de zinc fundido a presión, de larga duración y Duradero
    • Sistema de alivio de tensión tipo mandril para una sujeción segura de los cables
    • La funda con prensaestopas de goma proporciona una alta protección contra las tensiones de flexión



    Especificaciones

    Especificaciones técnicas

    Product
    Title NC3FXCC
    Connection Type XLR
    Gender female
    Electrical
    Capacitance between contacts ≤ 4 pF
    Contact resistance ≤ 3 mΩ
    Dielectric strength 1,5 kVdc
    Insulation resistance > 10 GΩ (initial)
    Rated current per contact 16 A
    Rated voltage < 50 V
    Shielding effectiveness > 55 dB @ 1.3 GHz
    Mechanical
    Cable O.D. 5.4 – 6.2 mm
    Crimp size 6,47 Hex crimp (shield) acc. IEC 60803 (die designation E)
    Insertion force ≤ 20 N
    Withdrawal force ≤ 20 N
    Lifetime > 1000 mating cycles
    Wiresize max. 2.5 mm²
    Wiresize max. 14 AWG
    Wiring Solder contacts
    Locking device Latch lock
    Material
    Boot Polyurethan
    Coding Ring PA 6 15% GR
    Contact plating 0.2 µm Au hard alloy over 2 µm Ni
    Contacts Bronze (CuSn8)
    Crimp ferrule CuZn39Pb3, Ni plated
    Insert Polyamide (PA66)
    Locking element St3K32 (latch) / Ck 67 (spring)
    Shell Zinc diecast (ZnAl4Cu1)
    Shell plating Nickel
    Strain relief Polyacetal (POM)
    Circumferential ground spring CuSn6, Ni plated
    Environmental
    Approvals UL
    Flammability UL 94 V-0
    Standard compliance IEC 61076-2-103
    Protection class IP 40
    Solderability Complies with IEC 68-2-20
    Temperature range -30 °C to +80 °C
