NBNC75BLP9

SKU: NBNC75BLP9

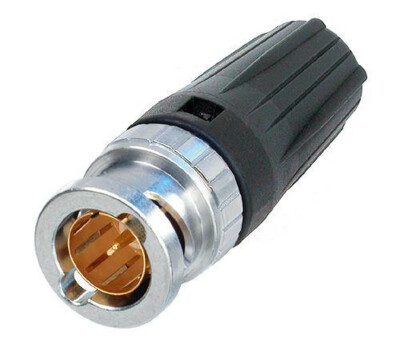

El conector de cable BNC rearTWIST HD ofrece un diseño auténtico de 75 Ω y es perfectamente adecuado para aplicaciones HD.
La funda patentada rearTWIST garantiza un fácil acceso incluso en aplicaciones de alta densidad y ofrece codificación por colores.

Cables adecuados:
Argosy Image 720, Belden 1505A (ANH), Belden 4505R, Belden 8241F, CAE HD08370LSZH, Canare L-4CFB, Clark Wire CD7559-0, Clark Wire CD7559F-0, CommScope 5565, Draka 0,8/3,7 AF, Draka 755-801, Draka 755-803, Draka 755-804, Gepco VPM2000, Proel HPC 810, Suhner S0426, Sommer 600-0451, Sommer 600-162(F), Percon VK6

Tamaño del engarzado:
Pin: 1,6 mm (cuadrado)
Blindaje: 6,47 mm (hexagonal)

    Consultar precios

    ⓘ PRECIOS SIN IVA

    Descripción

    El conector de cable BNC rearTWIST HD ofrece un diseño auténtico de 75 Ω y es perfectamente adecuado para aplicaciones HD.
    La funda patentada rearTWIST garantiza un fácil acceso incluso en aplicaciones de alta densidad y ofrece codificación por colores.

    Cables adecuados:
    Argosy Image 720, Belden 1505A (ANH), Belden 4505R, Belden 8241F, CAE HD08370LSZH, Canare L-4CFB, Clark Wire CD7559-0, Clark Wire CD7559F-0, CommScope 5565, Draka 0,8/3,7 AF, Draka 755-801, Draka 755-803, Draka 755-804, Gepco VPM2000, Proel HPC 810, Suhner S0426, Sommer 600-0451, Sommer 600-162(F), Percon VK6

    Tamaño del engarzado:
    Pin: 1,6 mm (cuadrado)
    Blindaje: 6,47 mm (hexagonal)



    Ventajas y características

    • Bloqueo/desbloqueo mediante el «principio rearTWIST» utilizando la tapa de fácil acceso y tacto suave (patente DE 100 48507).
    • Ideal para mamparos empotrados en los que el acceso a la «cabeza» del conector puede ser un problema. Estos conectores se giran desde la parte trasera y no desde la parte delantera.
    • El diseño de 75 Ω cumple con los estrictos requisitos de HDTV/DVD.
    • Área delantera: evita la inclinación debida a fuerzas laterales para proteger los contactos de la deformación. ¡Garantiza una vida útil mínima de 1000 ciclos de acoplamiento!
    • El inserto del pin central, que se ajusta perfectamente, proporciona una respuesta táctil.
    • La tecnología de engarzado del blindaje y la cubierta evita el problema de la trenza de tierra expuesta en los conjuntos de cables.
    • Excelente protección y retención del cable.
    • Piezas de latón mecanizadas con precisión en Suiza para una durabilidad excepcional.
    • Los accesorios incluyen fundas codificadas por colores en 10 colores estándar, herramienta de engarzado y matrices.



    Technical Information

    Product
    Title NE8MC-1
    Gender male
    Mechanical
    Cable O.D. max. 8 mm 0.315′
    Insertion force ≤ 20 N
    Withdrawal force ≤ 20 N
    Lifetime > 1000 mating cycles
    Wiresize
    Material
    Boot Polyamide (PA 6)
    Shell Zinc diecast (ZnAl4Cu1)
    Strain relief Polyacetal (POM)
    Shell plating Chromium
    Environmental
    Temperature range -30 °C to +80 °C
