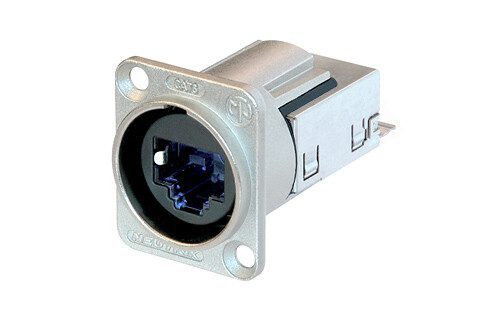

Los conectores de panel etherCON CAT6 en forma de D con carcasa de metal y sistema de enganche seguro ofrecen una terminación IDC hermética al gas y sin herramientas, lo que hace que el montaje del cable sea fácil y rápido. ¡Atención! Interactúa SOLAMENTE con conectores NE8MC6-MO, NKE6S-* y RJ45 genéricos. No compatible con los portaconectores de cable etherCON NE8MC*, NE8MX* y los conectores de cable CAT6A NE8MX6*.

  • Cumple con CAT6: velocidad de datos de hasta 10 GBit/s
  • Rendimiento CAT6: transmisión de datos rápida y aplicaciones de gran ancho de banda
  • Especificaciones CAT6 según TIA / EIA 568B, ISO / IEC 11801, EN 50173
  • IP65: resistente al polvo y al agua en condiciones acopladas
  • Sistema blindado: alta inmunidad al ruido y protección EMI
  • Acoplamiento Push Pull: seguro y sistema de bloqueo comprobado
  • Puente de cable a tierra en el conector del panel con opción de conexión a tierra seleccionable
  • Terminación IDC hermética al gas sin herramienta

    Consultar precios

    Descripción

    Los conectores de panel etherCON CAT6 en forma de D con carcasa de metal y sistema de enganche seguro ofrecen una terminación IDC hermética al gas y sin herramientas, lo que hace que el montaje del cable sea fácil y rápido. ¡Atención! Interactúa SOLAMENTE con conectores NE8MC6-MO, NKE6S-* y RJ45 genéricos. No compatible con los portaconectores de cable etherCON NE8MC*, NE8MX* y los conectores de cable CAT6A NE8MX6*.

    • Cumple con CAT6: velocidad de datos de hasta 10 GBit/s
    • Rendimiento CAT6: transmisión de datos rápida y aplicaciones de gran ancho de banda
    • Especificaciones CAT6 según TIA / EIA 568B, ISO / IEC 11801, EN 50173
    • IP65: resistente al polvo y al agua en condiciones acopladas
    • Sistema blindado: alta inmunidad al ruido y protección EMI
    • Acoplamiento Push Pull: seguro y sistema de bloqueo comprobado
    • Puente de cable a tierra en el conector del panel con opción de conexión a tierra seleccionable
    • Terminación IDC hermética al gas sin herramienta



    Especificaciones

    Especificaciones técnicas

    Product
    Title NE8FDY-C6
    Gender female
    Electrical
    Contact resistance < 10 mΩ
    Dielectric strength 1 kVdc
    Frequencyrange 1 – 250 MHz
    Insulation resistance > 0.5 GΩ
    Rated current per contact 1,5 A
    Rated voltage < 50 V
    Transmission performance CAT 6
    Standard compliance TIA/EIA 586B, IEC11801
    Mechanical
    Insertion force ≤ 40 N
    Withdrawal force ≤ 20 N
    Lifetime > 1000 mating cycles
    Panel thickness max. 3 mm , 0.12”
    Wiresize solid: 0.205 – 0.324 mm² (AWG 24 – AWG 22)
    Wiresize stranded: 0.141 – 0.355 mm² (AWG 26/7 – AWG 22/7)
    Locking device Push-Pull
    Chassis shape D
    Material
    Contact plating 0.7 µm Au over 1.2 µm Ni plating
    Contacts Bronze (CuSn8)
    Insert Polycarbonate
    Shell Zinc diecast (ZnAl4Cu1)
    Shell plating Nickel
    Strain relief Stainless steel
    Environmental
    Flammability UL 94 HB
    Protection class IP 65
    Temperature range -10 °C to +60 °C
