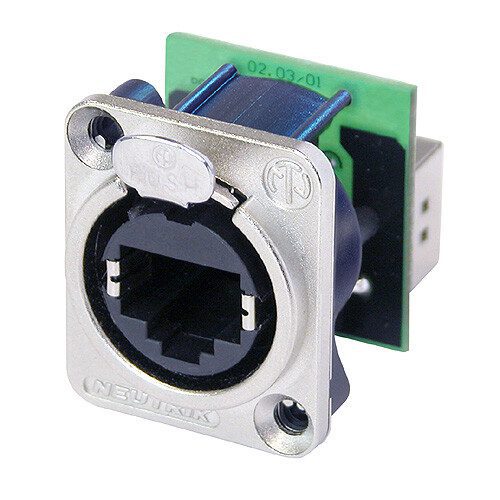

Receptáculo de paso RJ45, brida de metal en forma de D con pestillo, tornillos de montaje incluidos La serie etherCON es un sistema de conector RJ45 resistente y bloqueable, optimizado para aplicaciones profesionales de audio, video y red lightning. Los conectores del chasis están diseñados para encajar en paneles estandarizados de la industria del entretenimiento. La serie D ofrece el diseño más resistente de la serie etherCON y es perfectamente adecuada para el mercado de instalación y montaje en panel. ¡Atención! No se interconecta con los cables del conector de cable CAT6 NE8MC6-MO y NKE6S*.

  • Admite NE8MC* o cualquier enchufe RJ45 estándar
  • Sistema de bloqueo de pestillo aprobado
  • Se puede montar desde la parte delantera o trasera del panel
  • Cumple con Cat 5e según norma TIA/EIA 568B e ISO/IEC 11801

    Consultar precios

    Descripción

    Receptáculo de paso RJ45, brida de metal en forma de D con pestillo, tornillos de montaje incluidos La serie etherCON es un sistema de conector RJ45 resistente y bloqueable, optimizado para aplicaciones profesionales de audio, video y red lightning. Los conectores del chasis están diseñados para encajar en paneles estandarizados de la industria del entretenimiento. La serie D ofrece el diseño más resistente de la serie etherCON y es perfectamente adecuada para el mercado de instalación y montaje en panel. ¡Atención! No se interconecta con los cables del conector de cable CAT6 NE8MC6-MO y NKE6S*.

    • Admite NE8MC* o cualquier enchufe RJ45 estándar
    • Sistema de bloqueo de pestillo aprobado
    • Se puede montar desde la parte delantera o trasera del panel
    • Cumple con Cat 5e según norma TIA/EIA 568B e ISO/IEC 11801



    Especificaciones

    Especificaciones técnicas

    Product
    Title NE8FDP
    Gender female
    Electrical
    Contact resistance < 10 mΩ
    Dielectric strength 1 kVdc
    Frequencyrange 1 – 100 MHz
    Insulation resistance > 0.5 GΩ
    Rated current per contact 1,5 A
    Rated voltage < 50 V
    Transmission performance CAT 5e
    Standard compliance TIA/EIA 586B, IEC11801
    Mechanical
    Insertion force ≤ 20 N
    Withdrawal force ≤ 20 N
    Lifetime > 1000 mating cycles
    Panel thickness max. 4 mm 0.16′
    Wiresize
    Wiring Feedthrough
    Locking device Latch lock
    Chassis shape D
    Material
    Contact plating 0.2 µm Au over Ni plating
    Contacts Bronze (CuSn8)
    Insert PBTP 15 % GR
    Shell Zinc diecast (ZnAl4Cu1)
    Shell plating Nickel
    Environmental
    Flammability UL 94 V-0
    Temperature range -30 °C to +80 °C



    Downloads

  • Technical datasheet
