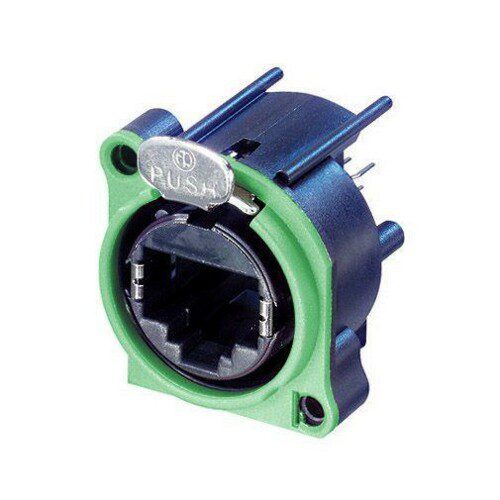

NE8FAV-SD

Receptáculo RJ45 de montaje en placa de circuito impreso vertical, corte de la serie A con pestillo, con 2 cúpulas de tornillos adicionales para fijar el conector en la placa de circuito impreso (tornillos de fijación incluidos), máx. espesor del panel 3 mm. La serie etherCON es un sistema de conector RJ45 resistente y bloqueable, optimizado para aplicaciones profesionales de audio, video y red lightning. Los conectores del chasis están diseñados para encajar en paneles estandarizados de la industria del entretenimiento. La serie A totalmente de plástico ofrece el diseño más rentable y que ahorra espacio. ¡Atención! No se interconecta con los cables del conector de cable CAT6 NE8MC6-MO y NKE6S*.

  • Admite etherCON NE8MC* resistente o cualquier conector RJ45 estándar
  • Sistema de bloqueo de pestillo aprobado
  • El diseño más rentable y que ahorra espacio
  • Cumple con la Clase D según TIA/EIA 568B e ISO/IEC 11801
  • Versión SD con cúpulas roscadas para fijar el conector en la PCB de forma segura

    Consultar precios

    También te recomendamos…

    Descripción

    Receptáculo RJ45 de montaje en placa de circuito impreso vertical, corte de la serie A con pestillo, con 2 cúpulas de tornillos adicionales para fijar el conector en la placa de circuito impreso (tornillos de fijación incluidos), máx. espesor del panel 3 mm. La serie etherCON es un sistema de conector RJ45 resistente y bloqueable, optimizado para aplicaciones profesionales de audio, video y red lightning. Los conectores del chasis están diseñados para encajar en paneles estandarizados de la industria del entretenimiento. La serie A totalmente de plástico ofrece el diseño más rentable y que ahorra espacio. ¡Atención! No se interconecta con los cables del conector de cable CAT6 NE8MC6-MO y NKE6S*.

    • Admite etherCON NE8MC* resistente o cualquier conector RJ45 estándar
    • Sistema de bloqueo de pestillo aprobado
    • El diseño más rentable y que ahorra espacio
    • Cumple con la Clase D según TIA/EIA 568B e ISO/IEC 11801
    • Versión SD con cúpulas roscadas para fijar el conector en la PCB de forma segura



    Especificaciones

    Especificaciones técnicas

    Product
    Title NE8FAV-SD
    Gender female
    Electrical
    Contact resistance < 10 mΩ
    Dielectric strength 1 kVdc
    Frequencyrange 1 – 100 MHz
    Insulation resistance > 0.5 GΩ
    Rated current per contact 1,5 A
    Rated voltage < 50 V
    Transmission performance Class D
    Standard compliance TIA/EIA 586B, IEC11801
    Mechanical
    Insertion force ≤ 20 N
    Withdrawal force ≤ 20 N
    Lifetime > 1000 mating cycles
    Panel thickness max. 3 mm 0.12′
    Wiresize
    Wiring Vertical PCB mount with additional screw domes
    Locking device Latch lock
    Mounting direction Rear mounting
    Chassis shape A
    Mounting A-Screw
    Material
    Contact plating 0.2 µm Au over Ni plating
    Contacts Bronze (CuSn8)
    Insert PBTP 15 % GR
    Shell PBTP 15 % GR
    Environmental
    Flammability UL 94 V-0
    Solderability Complies with IEC 68-2-20
    Temperature range -30 °C to +80 °C



    Downloads

  • Technical datasheet
