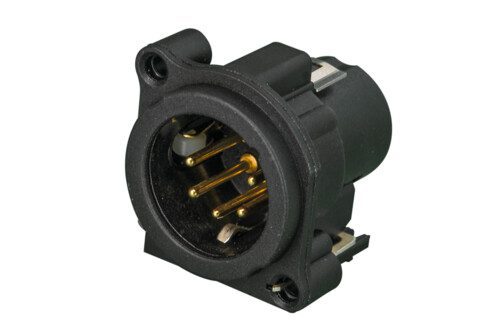

Receptáculo XLR macho de 5 polos, contactos de conmutación, conexión a tierra: contacto de tierra separado al conector de acoplamiento y panel frontal, soporte de PCB vertical, codificación de color posible
Los contactos de conmutación se activan mediante el conector de apareamiento que ofrece la posibilidad de indicar, monitorear y controlar la conexión apareada. El interruptor proporciona un contacto normal abierto y cerrado normal.
El receptáculo de ‘estado del arte’. Cuerpo de plástico redondo XLR Conector del panel de montaje PCB. Estos tienen el tamaño más pequeño y la densidad de empaque más alta (23 mm entre centros). Nuevos contactos de tipo de horquilla diseñados con recubrimiento de oro duro y áreas de contacto pulidas.

  • Receptáculos XLR más pequeños, mayor densidad de empaque
  • Carcasa de plástico, pestillo de acero
  • Áreas de contacto pulidas y chapado en oro duro
  • Inflamabilidad de la carcasa UL94HB
  • Provisto de interruptor inversor
  • Contacto normalmente abierto, normalmente cerrado (NA – NC)
  • Interruptor que se activa insertando el conector del cable

    Consultar precios

    También te recomendamos…

    Descripción

    Receptáculo XLR macho de 5 polos, contactos de conmutación, conexión a tierra: contacto de tierra separado al conector de acoplamiento y panel frontal, soporte de PCB vertical, codificación de color posible
    Los contactos de conmutación se activan mediante el conector de apareamiento que ofrece la posibilidad de indicar, monitorear y controlar la conexión apareada. El interruptor proporciona un contacto normal abierto y cerrado normal.
    El receptáculo de ‘estado del arte’. Cuerpo de plástico redondo XLR Conector del panel de montaje PCB. Estos tienen el tamaño más pequeño y la densidad de empaque más alta (23 mm entre centros). Nuevos contactos de tipo de horquilla diseñados con recubrimiento de oro duro y áreas de contacto pulidas.

    • Receptáculos XLR más pequeños, mayor densidad de empaque
    • Carcasa de plástico, pestillo de acero
    • Áreas de contacto pulidas y chapado en oro duro
    • Inflamabilidad de la carcasa UL94HB
    • Provisto de interruptor inversor
    • Contacto normalmente abierto, normalmente cerrado (NA – NC)
    • Interruptor que se activa insertando el conector del cable
    •

      Especificaciones

      Especificaciones técnicas

      Product
      Title NC5MAV-SW
      Connection Type XLR
      Gender male
      Electrical
      Capacitance between contacts ≤ 7 pF
      Contact resistance ≤ 6 mΩ
      Dielectric strength 1,5 kVdc
      Insulation resistance > 10 GΩ (initial)
      Rated current per contact 3 A
      Rated voltage < 50 V
      Grounding Options Separate ground contact connected to mating connector shell and front panel, no connection to Pin 1
      Mechanical
      Insertion force ≤ 20 N
      Withdrawal force ≤ 20 N
      Lifetime > 1000 mating cycles
      Wiresize
      Wiring vertical PCB mount
      Locking device Latch lock
      Mounting direction Rear mounting
      Chassis shape A
      Mounting A-Screw
      Material
      Contact plating 0.2 µm Au hard alloy over 2 µm Ni
      Contacts Brass (CuZn35Pb2)
      Shell Polyamide (PA66)
      Environmental
      Flammability UL 94 V-0
      Standard compliance IEC 61076-2-103
      Protection class IP 40
      Solderability Complies with IEC 68-2-20
      Temperature range -30 °C to +80 °C
