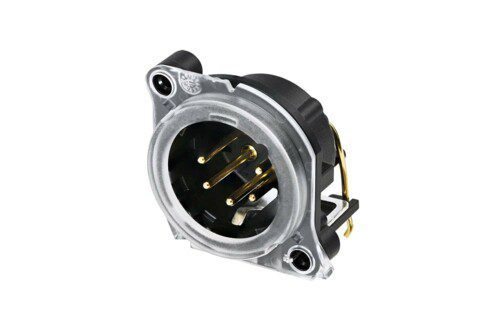

Receptáculo XLR macho de 5 polos con característica de halo única de Neutrik y empuje asimétrico no metálico.

Grounding: contacto con el suelo separado al conector de acoplamiento y panel frontal. Monte de PCB horizontal.

Más que un conector, el receptáculo de “estado de la artes. Conector del panel de montaje de PCB de plástico redondo, integrando el anillo de luz patentado completamente nuevo y los elementos de empuje no metálicos asimétricos.

La Serie A totalmente plástica ofrece el diseño más rentable y de ahorro de espacio. Contactos de tipo tulipán con recubrimiento de oro duro y áreas de contacto pulidas. Anillo de luz para indicación de estado, etc. mejoró el rendimiento de EMC y ESD a través de un empuje asimétrico no metálico.

  • Receptáculos XLR más pequeños, mayor densidad de empaque
  • Carcasa de plástico, pestillo de acero
  • Áreas de contacto pulidas y chapado en oro duro
  • Inflamabilidad de la carcasa UL94 V-0
  • El anillo de luz ofrece una alternativa innovadora y con visión de futuro a los tubos de luz
  • Recorte estándar/no se requieren orificios adicionales para los tubos de luz
  • Visibilidad mejorada en comparación con los tubos de luz
  • Múltiples colores disponibles a través de los LED SMD del lado izquierdo y derecho
  • Señalización atractiva y elemento de diseño
  • Material compuesto mejora el rendimiento ESD

    Consultar precios

    Descripción

    Receptáculo XLR macho de 5 polos con característica de halo única de Neutrik y empuje asimétrico no metálico.

    Grounding: contacto con el suelo separado al conector de acoplamiento y panel frontal. Monte de PCB horizontal.

    Más que un conector, el receptáculo de “estado de la artes. Conector del panel de montaje de PCB de plástico redondo, integrando el anillo de luz patentado completamente nuevo y los elementos de empuje no metálicos asimétricos.

    La Serie A totalmente plástica ofrece el diseño más rentable y de ahorro de espacio. Contactos de tipo tulipán con recubrimiento de oro duro y áreas de contacto pulidas. Anillo de luz para indicación de estado, etc. mejoró el rendimiento de EMC y ESD a través de un empuje asimétrico no metálico.

    • Receptáculos XLR más pequeños, mayor densidad de empaque
    • Carcasa de plástico, pestillo de acero
    • Áreas de contacto pulidas y chapado en oro duro
    • Inflamabilidad de la carcasa UL94 V-0
    • El anillo de luz ofrece una alternativa innovadora y con visión de futuro a los tubos de luz
    • Recorte estándar/no se requieren orificios adicionales para los tubos de luz
    • Visibilidad mejorada en comparación con los tubos de luz
    • Múltiples colores disponibles a través de los LED SMD del lado izquierdo y derecho
    • Señalización atractiva y elemento de diseño
    • Material compuesto mejora el rendimiento ESD



    Especificaciones

    Especificaciones técnicas

    Product
    Title NC5MAH-LR
    Connection type XLR
    Number of contacts 5
    Gender Male
    Electrical
    Capacitance between contacts ≤7 pF
    Contact resistance ≤ 6 mΩ
    Dielectric strength 1,5 kVdc
    Insulation resistance > 10 GΩ (initial)
    Rated current per contact 3 A
    Rated voltage 50 V
    Grounding options connector shell and front panel, no connection to Pin 1
    Mechanical
    Insertion force ≤ 20 N
    Withdrawal force ≤ 20 N
    Lifetime > 1000 mating cycles
    Wiring Horizontal PCB mount
    Locking device Latch lock
    Mounting direction Rear mounting
    Chassis shape A
    Mechanical endurance COC
    Material
    Contacts Bronze
    Insert Polyamide
    Environmental
    Flammability according to UL 94 V-0
    Standard compliance considered during design IEC 61076-2-103
    Protection class according to IEC 60529 IP 40
    Pollution degree according to IEC 60664-1 Pollution degree 2
    Solderability Complies with IEC 60068-2-20
    Temperature range -30 °C to +80 °C
    Maximum operating temperature +80 °C
