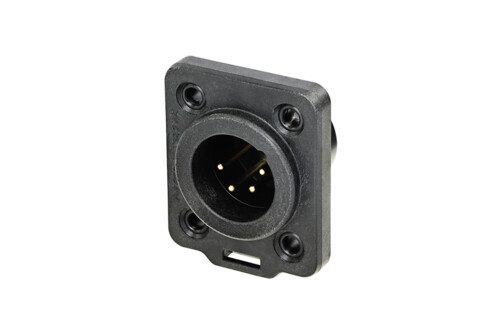

Conector de chasis macho de 4 polos, verdadera protección al aire libre (arriba)

La serie X-Top es un conector de chasis XLR “pesado” para uso al aire libre. Al aire libre protegido por apareamiento con conector de cable relacionado del rango superior XLR (IP65 y UL50E). Los contactos de oro son estándar.

  • Gama de conectores XLR sellados de alta resistencia para entornos hostiles y exigentes
  • Materiales resistentes a los rayos UV de alto impacto
  • Protección exterior según IP65. Mantiene el sellado cuando está en uso y cuando está desconectado

    Consultar precios

    Descripción

    Conector de chasis macho de 4 polos, verdadera protección al aire libre (arriba)

    La serie X-Top es un conector de chasis XLR “pesado” para uso al aire libre. Al aire libre protegido por apareamiento con conector de cable relacionado del rango superior XLR (IP65 y UL50E). Los contactos de oro son estándar.

    • Gama de conectores XLR sellados de alta resistencia para entornos hostiles y exigentes
    • Materiales resistentes a los rayos UV de alto impacto
    • Protección exterior según IP65. Mantiene el sellado cuando está en uso y cuando está desconectado
    • Especificaciones

      Especificaciones técnicas

      Product
      Title NC4MDX-TOP
      Connection Type XLR
      Gender Male
      Electrical
      Contact resistance ≤ 5 mΩ
      Dielectric strength 1,5 kVdc
      Insulation resistance > 10 GΩ (initial)
      Rated current per contact 10 A
      Rated voltage 50 V
      Mechanical
      Insertion force ≤ 20 N
      Withdrawal force ≤ 20 N
      Lifetime > 1000 mating cycles
      Wiring Solder contacts
      Locking device Latch lock
      Mounting direction Front mounting
      Chassis shape D
      Material
      Contact plating Gold (Au) over Nickel (NI)
      Contacts Brass
      Insert Polyamide
      Locking element Stainless steel
      Gasket TPE
      Shell Polyamide
      Environmental
      Flammability acc. to UL94 V-0
      Standard compliance IEC 61076-2-103
      Protection class acc. IEC 60529 IP65
      Solderability acc. to IEC 60068-2-20
      Temperature range -30 °C to +80 °C
      Pollution degree acc. to IEC 60664-1 II
