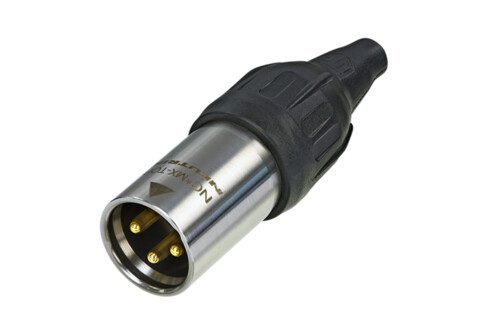

Conector de cable macho de 3 polos, protección al aire libre verdadera, contactos de oro

La serie X-Top es un conector de cable XLR “pesado” para uso al aire libre. Calificación IP65 y protección al aire libre certificada a UL 50E por apareamiento con cable relacionado o conector de chasis de la gama superior XLR.

  • Gama de conectores XLR sellados de alta resistencia para entornos duros y exigentes
  • Clasificación IP65 y protección exterior certificada según UL 50E (en combinación con una contraparte de la gama TOP)
  • Usos materiales resistentes a los rayos UV de alto impacto

    Consultar precios

    Descripción

    Conector de cable macho de 3 polos, protección al aire libre verdadera, contactos de oro

    La serie X-Top es un conector de cable XLR “pesado” para uso al aire libre. Calificación IP65 y protección al aire libre certificada a UL 50E por apareamiento con cable relacionado o conector de chasis de la gama superior XLR.

    • Gama de conectores XLR sellados de alta resistencia para entornos duros y exigentes
    • Clasificación IP65 y protección exterior certificada según UL 50E (en combinación con una contraparte de la gama TOP)
    • Usos materiales resistentes a los rayos UV de alto impacto



    Especificaciones

    Especificaciones técnicas

    Product
    Title NC3MX-TOP
    Connection Type XLR
    Gender male
    Electrical
    Capacitance between contacts ≤ 4 pF
    Contact resistance ≤ 3 mΩ
    Dielectric strength 1,5 kVdc
    Insulation resistance > 10 GΩ (initial)
    Rated current per contact 16 A
    Rated voltage < 50 V
    Mechanical
    Cable O.D. 5.0 – 8.0 mm
    Insertion force ≤ 20 N
    Withdrawal force ≤ 20 N
    Lifetime > 5000 mating cycles
    Wiresize max. 1.5 mm2
    Wiresize max. 16 AWG
    Wiring Solder contacts
    Locking device Latch lock
    Material
    Bushing UV-resistant rubber
    Contact plating 0.2 µm Au hard alloy over 2 µm Ni
    Contacts Brass (CuZn39Pb3)
    Insert Polyamide (PA66)
    Locking element Stainless steel
    Shell Stainless steel
    Strain relief Polyacetal (POM)
    Environmental
    Approvals UL
    Flammability UL 94 V-0
    Standard compliance IEC 61076-2-103
    Protection class IP65, UL50E enclosure type 4 (mated)
    Solderability Complies with IEC 68-2-20
    Temperature range -30 °C to +80 °C
