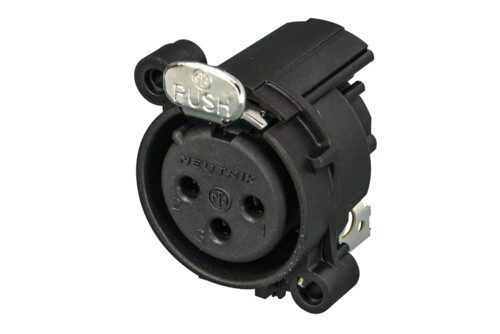

Receptáculo XLR hembra de 3 polos, conexión a tierra: conector de acoplamiento a PIN1 y panel frontal, montaje horizontal de PCB
El receptáculo de “estado de la artes. Cuerpo de plástico redondo XLR Conector del panel de montaje PCB. Estos tienen el tamaño más pequeño y la densidad de embalaje más alta (23 mm entre centros). Nuevos contactos de tipo tulipán diseñado con chapado en oro duro y áreas de contacto pulidas. UL Componente reconocido.

  • Receptáculos XLR más pequeños, mayor densidad de empaque
  • Carcasa de plástico, pestillo de acero
  • Contacto hembra tipo tulipán
  • Áreas de contacto pulidas y oro duro chapado
  • Inflamabilidad de la carcasa UL94 V-0

    Consultar precios

    También te recomendamos…

    Descripción

    Receptáculo XLR hembra de 3 polos, conexión a tierra: conector de acoplamiento a PIN1 y panel frontal, montaje horizontal de PCB
    El receptáculo de “estado de la artes. Cuerpo de plástico redondo XLR Conector del panel de montaje PCB. Estos tienen el tamaño más pequeño y la densidad de embalaje más alta (23 mm entre centros). Nuevos contactos de tipo tulipán diseñado con chapado en oro duro y áreas de contacto pulidas. UL Componente reconocido.

    • Receptáculos XLR más pequeños, mayor densidad de empaque
    • Carcasa de plástico, pestillo de acero
    • Contacto hembra tipo tulipán
    • Áreas de contacto pulidas y oro duro chapado
    • Inflamabilidad de la carcasa UL94 V-0



    Especificaciones

    Especificaciones técnicas

    Product
    Title NC3FAH1
    Connection Type XLR
    Gender female
    Electrical
    Capacitance between contacts ≤ 4 pF
    Contact resistance ≤ 6 mΩ
    Dielectric strength 1,5 kVdc
    Insulation resistance > 10 GΩ (initial)
    Rated current per contact 6 A
    Rated voltage < 50 V
    Grounding Options Pin 1 connected direct to front panel and connector shell, no separate ground contact
    Mechanical
    Insertion force ≤ 20 N
    Withdrawal force ≤ 20 N
    Lifetime > 1000 mating cycles
    Wiresize
    Wiring Horizontal PCB mount
    Locking device Latch lock
    Mounting direction Rear mounting
    Chassis shape A
    Mounting A-Screw
    Material
    Contacts Bronze (CuSn6)
    Insert Polyamide (PA 6.6 30 % GR)
    Locking element Steel Ck67
    Environmental
    Approvals UL
    Flammability UL 94 V-0
    Standard compliance IEC 61076-2-103
    Protection class IP 40
    Solderability Complies with IEC 68-2-20
    Temperature range -30 °C to +80 °C
