W305-SF/UTP-24C6A

Beetek
> SKU: W305-SF/UTP-24C6A

Cable blindado SF/UTP CAT6A

  • Velocidad de transmisión de hasta 10 Gbps
  • Estructura en forma de cruz para reducir la diafonía, la atenuación y mejorar el rendimiento de la transmisión.
  • Cobre sin oxígeno de 8 núcleos y 24 AWG de un solo hilo.
  • Cubierta de material ecológico de PVC resistente al desgaste, a la tracción, al agua y a las manchas.
  • Técnica de desenredado del cable para hacerlo más firme y la transmisión más estable.
  • Marca de medidor, se puede cortar libremente según la longitud requerida, lo que aumenta la comodidad de sus implementaciones.

    Consultar precios

    Descripción

    El cable W305-SF/UTP-24C6A es un cable CAT6A blindado de alto rendimiento meticulosamente diseñado para instalaciones fijas, que ofrece una fiabilidad y eficiencia excepcionales. Fabricado con hilo de cobre sin oxígeno de 8 núcleos y 24 AWG de un solo hilo, el cuerpo del cable está recubierto por una cubierta exterior de PVC ecológica que le confiere durabilidad. La cubierta aislante de PE de alta densidad mejora la resistencia, lo que garantiza una solución resistente y duradera. La incorporación de una estructura de spline en forma de cruz minimiza la diafonía, reduce la atenuación y optimiza el rendimiento de la transmisión. Gracias al empleo de una avanzada técnica de desenredado, el cuerpo del cable alcanza una mayor firmeza, lo que contribuye a unas transmisiones estables y consistentes.

    La presencia de marcas de medición facilita la personalización sin esfuerzo, lo que permite un corte preciso adaptado a sus necesidades específicas de implementación. Además, es compatible con entornos específicos y admite velocidades de transmisión de hasta 10 Gbps.



    Características







    Name Specification
    Cable Type CAT6A SF/UTP
    Environmental Information RoHS 2.0, REACH Compliant

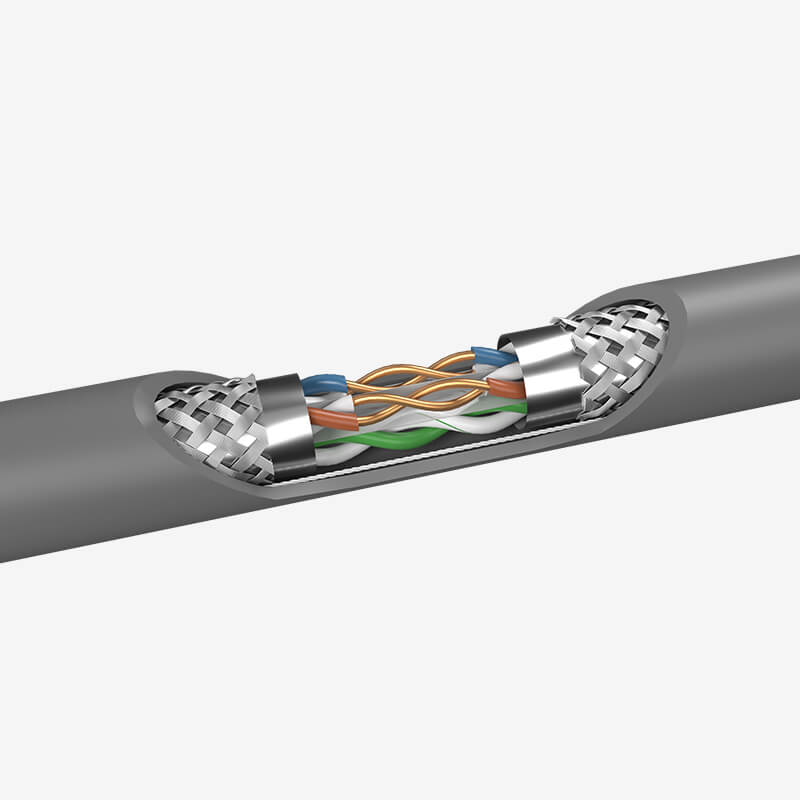

    Structure Conductor + Insulation layer + Cross-shaped spline + shielding layer + Braid + Jacket
    Conductor Gauge 24AWG
    Conductor Size 0.5mm *8
    Conductor Material OFC oxygen-free copper
    Insulation Outer Diameter 1.15±0.03mm
    Insulation Material PE
    Insulation Color Code 1P: Blue & White/Blue; 2P: Orange & White/Orange;
    3P: Green & White/Green; 4P: Brown & White/Brown
    Core Wire Direction s
    Core Wire Lay Length <30mm
    Cable Direction s
    Cable Lay Length ≦120mm
    Cable Technique Cross-shaped spline and four pairs of core wires as a whole twisted counterclockwise
    Braid Material 80*0.12mm aluminum-magnesium wire
    Shielding Rate 100%
    Jacket Material PVC
    Jacket Outer Diameter 7.7±0.3mm
    Cable Color Dark gray
    Transmission Rate 10Gbps
    Conductor Resistance ≤15.0Ω/100M at 20℃
    Insulation Resistance >5000MΩ at 20℃
    Impedance 100Ω±15Ω
    Dielectric Strength 1000V DC/1min;No Breakdown
    Delay Skew 500MHz
    Frequency 250Mhz
    Testing PASS FLUKE
    Insulation Elongation ≥300%
    Insulation Tensile ≥16 Mpa
    Jacket Elongation ≥100%
    Jacket Tensile ≥12.5 Mpa
    Maximum Relative Mutual Coupling Capacitance 5.6 nF/100m
    Maximum Capacitance Unbalance 330pF/100m
    Allowable Bending Radius 15D (*D is cable outer diameter)
    Operating Temperature -30~80℃
    Operating Voltage 30V

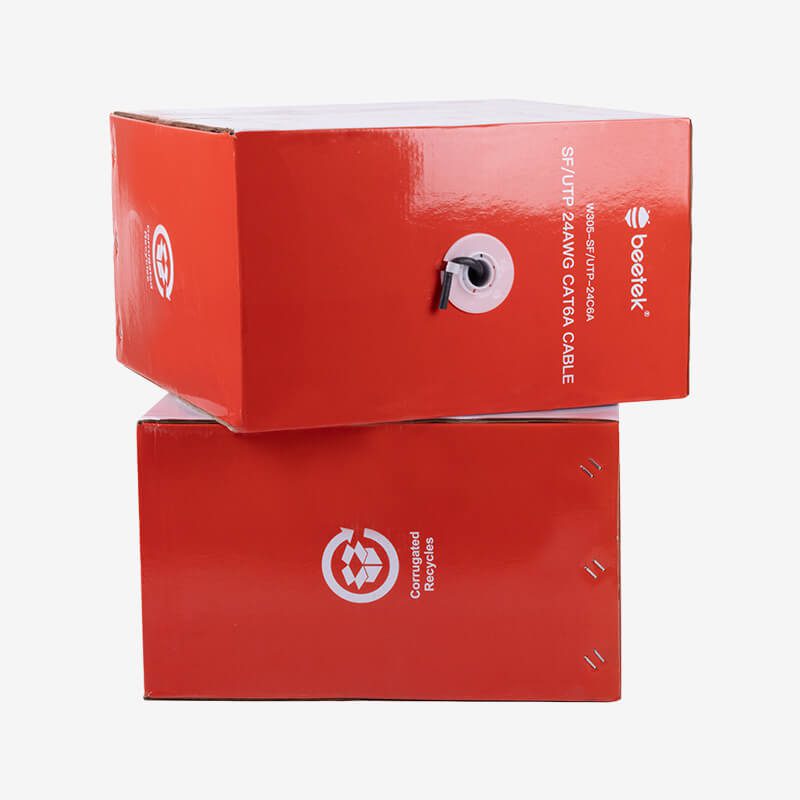

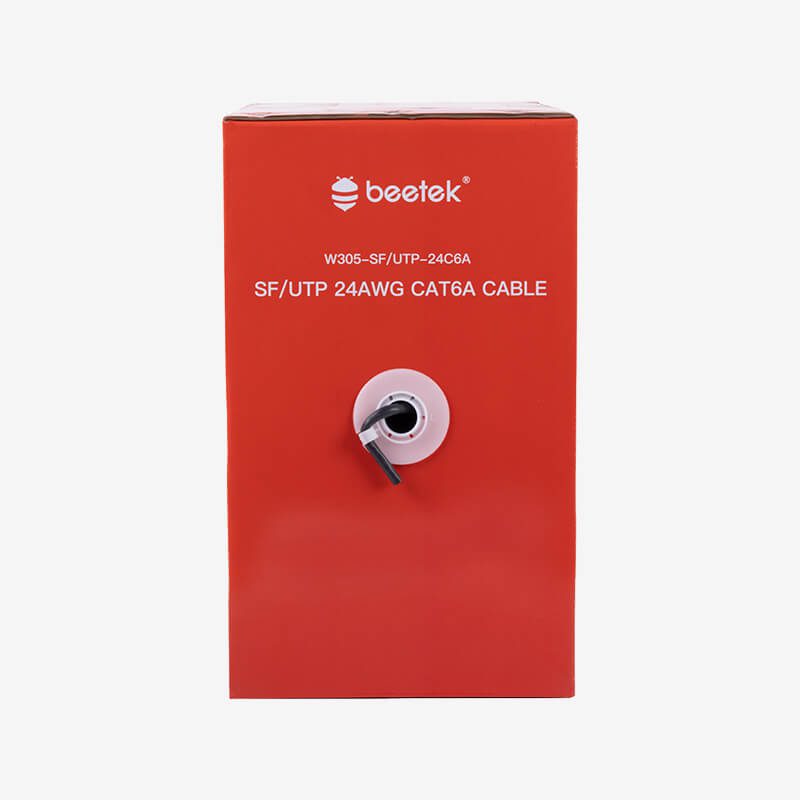

    Length 305M
    Packing weight 14.6kg
