WS104-xxM

Cable de red UTP CAT6

  • Cable de red UTP CAT6 diseñado para aplicaciones de paneles LED de alquiler.
  • Cable de red CAT6 de 4 núcleos para un fácil almacenamiento y cableado.
  • Cable de red CAT6 sin blindaje con conector RJ45 de 4 núcleos y 8 núcleos de cobre.
  • La frecuencia de transmisión es de 250 MHz y la velocidad de transmisión es de 10 Gbps.
  • Cable de 8 núcleos de cobre libre de oxígeno multifilar de 24 AWG con una cubierta exterior gruesa de doble capa para una durabilidad suprema.
  • Los pines de cabeza de cristal chapados en oro de 50 μm y la carcasa moldeada por inyección soportan más de 1000 ciclos repetidos de conexión y desconexión.
  • Diseño de cierre de retención irrompible para una vida útil insuperable.

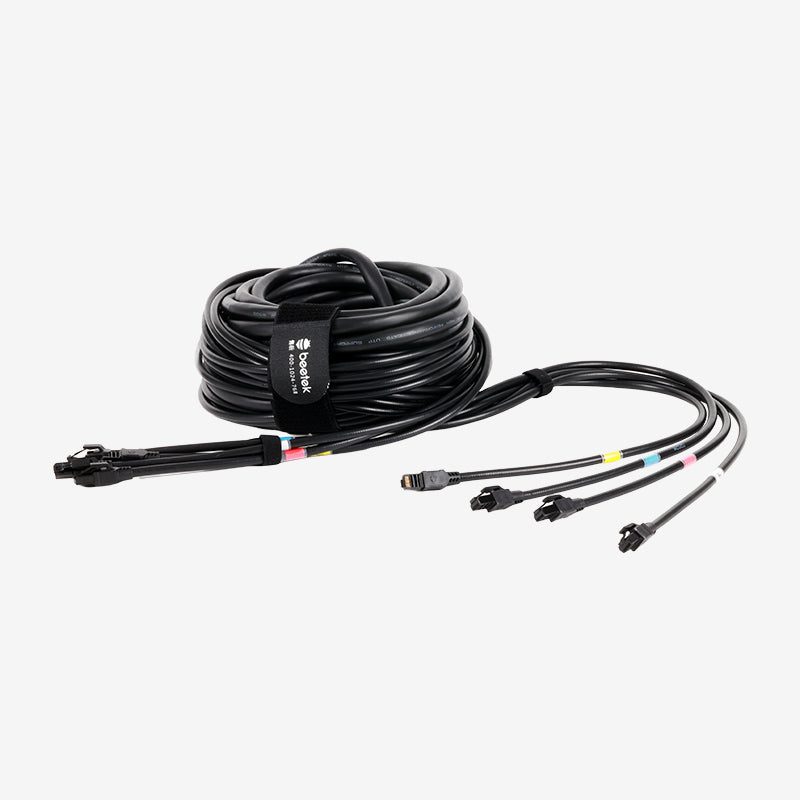

  • Disponibles en varias longitudes e incluyen resistentes correas de velcro para una fácil gestión de los cables.
  • Adecuado para conectar tarjetas transmisoras y receptoras LED, así como para conexiones entre extensores HDBaseT y otras aplicaciones.
  • Se puede enrollar en los carretes de cable de las series DF y PCD de Beetek para facilitar su despliegue.

    Consultar precios

    ⓘ PRECIOS SIN IVA

    Descripción

    El WS104 es un cable de red CAT6 UTP de 4 núcleos diseñado por Beetek específicamente para aplicaciones de pantallas LED de alquiler. El grueso cuerpo del cable está fabricado con cobre sin oxígeno multiconducto de 8 núcleos y 24 AWG, y cuenta con una cubierta exterior de doble capa para una durabilidad suprema. Los pines de contacto chapados en oro de 50 μ, junto con los pestillos de retención irrompibles, soportan repetidas conexiones y desconexiones. Las ramificaciones utilizan tubos blindados de acero inoxidable que resisten fuerzas de aplastamiento y tracción supremas para garantizar que puedan utilizarse repetidamente en entornos de vídeo difíciles. El producto es adecuado principalmente para conexiones de tarjetas transmisoras-receptoras LED y conexiones entre extensores HDBaseT.



    Características

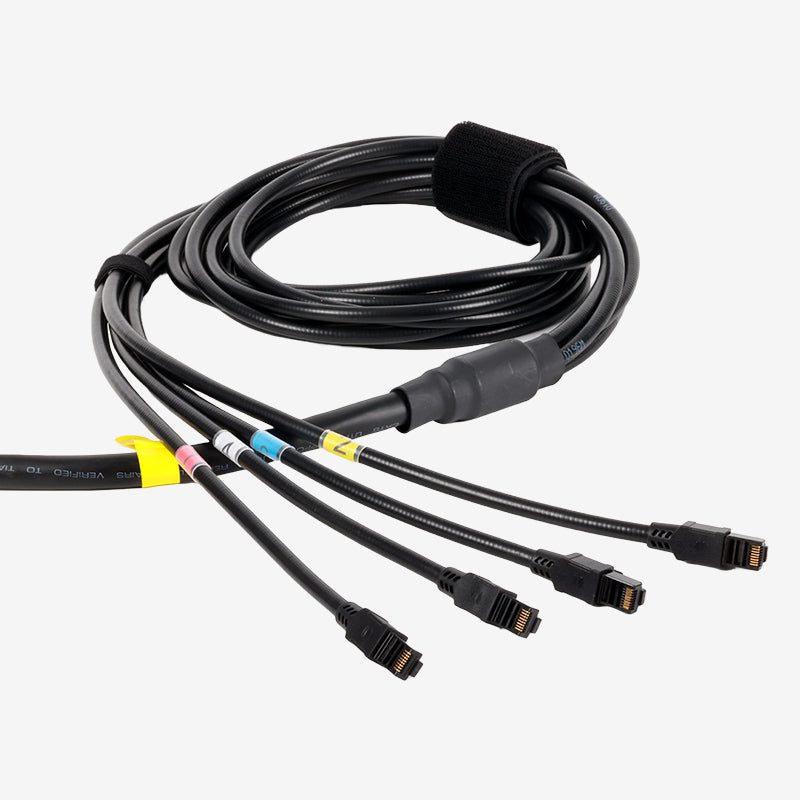

    Estructura de rama de serpiente WS104

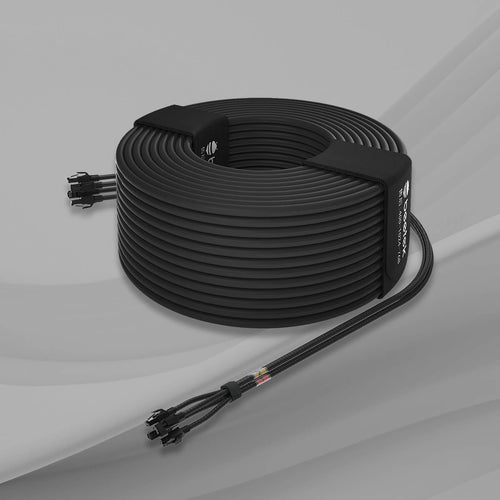

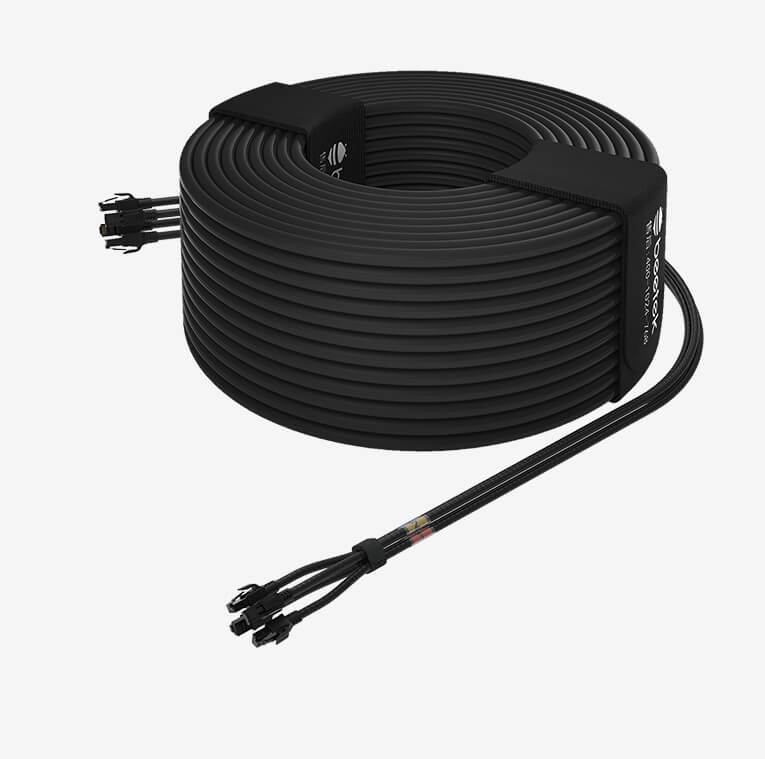

    Disponibles en varias longitudes e incluyen resistentes correas de velcro para una fácil gestión de los cables.

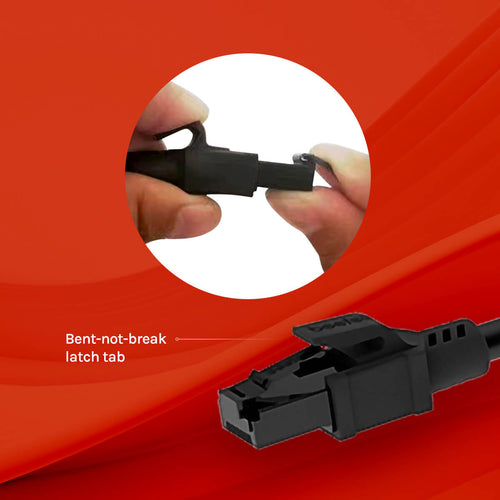

    Diseño de cierre de retención irrompible para una vida útil insuperable.





    Name Specification
    Cable Type CAT6 UTP
    Environmental Information RoHS 2.0 Compliant
    Components Cable +RJ45 Connector +Boot
    RJ45 Connector One-piece single-row crystal head (nylon)
    Gold Plate Thickness 50μ
    Latch Tab Unbreakable Latch Tab
    Boot 50P Molded PVC

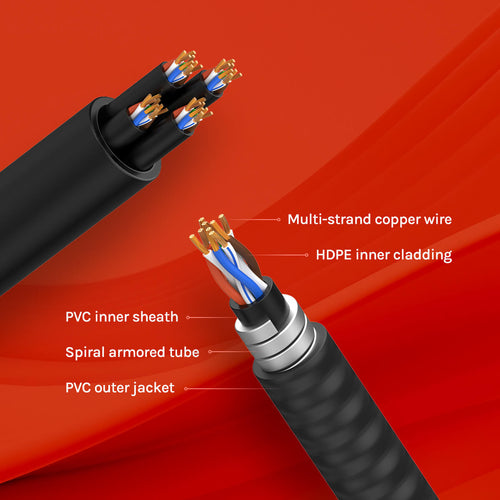

    Structure Conductor + Nylon + Non-woven + PVC Jacket
    Conductor Gauge 24AWG
    Conductor Size 7/0.20±0.008mm *8
    Conductor Material Multi-strand oxygen-free copper
    Insulation Material HDPE
    Insulation Outer Diameter 0.98±0.05mm
    Insulation Average Thickness 0.16mm
    Insulation Minimum Thickness 0.14mm
    Insulation Color Code (1P: Blue & White/Blue; 2P: Orange & White/Orange;
    3P: Green & White/Green; 4P: Brown & White/Brown)*4
    Core Wire Direction s
    Core Wire Lay Length <30mm
    Cable Direction s
    Cable Lay Length ≦120mm
    Outer Jacket Material Double-layer PVC
    Jacket Outer Diameter 15.5-15.8mm
    Jacket Average Thickness 0.8mm
    Jacket Minimum Thickness 0.7mm
    Cable Color Matte black
    Cable Meter Mark Yellow water proof
    Storage Velcro P-shaped storage Velcro
    Custom Label heat shrinkable tubes at each end for custom labels
    Conductor Resistance ≤9.42Ω/100M at 20℃
    Insulation Resistance Min.5000mega ohms-km at 20℃
    Withstand Voltage 1000V DC/1min; No Breakdown
    Delay Difference ≤45ns
    Frequency 250Mhz
    Impedance 100Ω±15
    Testing PASS FLUKE
    Insulation Elongation ≥300%
    Insulation Tensile ≥16 Mpa
    Jacket Elongation ≥100%
    Jacket Tensile ≥12.5 Mpa
    Operating Temperature -20~60℃
    Operating Voltage 30V



    Descargas

    Tech specification PDF
    WS104 Tech Specs
